по схеме
|
|
| Ded | Дата: Воскресенье, 05.02.2012, 19:10 | Сообщение # 1426 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline

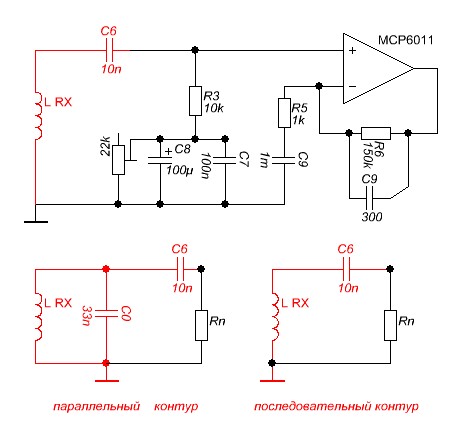

| Quote (bliznecvy) подключал по оригинальной сх. от Andrew,
если как на рисунке то получается последовательный контур
имеем растроенные (по частоте) контура,отсюда низкая чувствительность
но помех должно пролезать меньше (на столе) да и с кабелем проще,не нужны два провода в оном экране
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Воскресенье, 05.02.2012, 19:45 |
| |
| |
| bliznecvy | Дата: Воскресенье, 05.02.2012, 20:19 | Сообщение # 1427 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (Ded) то получается последовательный контур
При Rn=40кОм(у меня во всяком случае) можно-ли принять такое включение, как последовательный резонанс?
Мне кажется сдесь RX работает просто как индуктивный датчик. Что-бы появились признаки последовательного резонанса, Rn должно быть как можно меньше. В остальном полностью с Вами согласен.
Спасибо за внимание.
Сообщение отредактировал bliznecvy - Воскресенье, 05.02.2012, 20:23 |
| |
| |
| Leon666 | Дата: Понедельник, 06.02.2012, 08:08 | Сообщение # 1428 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Нужно еще учитывать собственную емкость датчика.Она хоть и небольшая,но свое дело делает.
|
| |
| |
| Vitaliy | Дата: Понедельник, 06.02.2012, 17:01 | Сообщение # 1429 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| Сегодня выпаял NE5534, впаял панельку, поставил MCP601 и сильно разочаровался в этой микросхеме, т.к. чувствительность сильно упала. На старой микросхеме было стабильно 30см на пятак СССР по воздуху, на новой стало 20-21см. MCP601 купил только одну, т.е. проверить больше нечем и теперь в раздумьях: это мне такая микросхема досталась или так и должно быть. Показания разбаланса на катушке не изменились, но пришлось подкручивать фазу, чтобы вогнать показания ВДИ в правильные значения. Хотелось бы узнать как изменились показания МД после замены NE5534 на MCP601 у тех, кто сделал такой абгрейд.
|
| |
| |
| fraer | Дата: Понедельник, 06.02.2012, 17:51 | Сообщение # 1430 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| вопрос к всем, где взять пласмасовый болт для катушки? спрашивал в магазине сантехники там засмеялись сказали нету.
|
| |
| |
| шукач | Дата: Понедельник, 06.02.2012, 18:26 | Сообщение # 1431 |
 Генерал-майор
Группа: Пользователи
Сообщений: 272
Статус: Offline
|  спрашывай у детском отделе.Конструктор или машинки разборные с ключом впридачу.
Но я пробывал и точить с пластмасы.
|
| |
| |
| telefonist_54 | Дата: Понедельник, 06.02.2012, 19:13 | Сообщение # 1432 |
 Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Пластмассовые болты для крепления крышки унитаза.На любом базаре навалом.
|
| |
| |
| OLEG | Дата: Понедельник, 06.02.2012, 19:38 | Сообщение # 1433 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Andrew! вопрос,а может есть смысл поставить цифровой потенциометр типа МСР41010 у меги SPI есть что-бы авто балланса добиться и будет все ок
|
| |
| |
| bliznecvy | Дата: Понедельник, 06.02.2012, 20:46 | Сообщение # 1434 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (Vitaliy) поставил MCP601 и сильно разочаровался в этой микросхеме, т.к. чувствительность сильно упала
Похоже Ку стал меньше. Попробуйте уменьшить R5, можно даже до нуля.
R3 можно поставить 20-50кОм.
|
| |
| |
| Vlad399 | Дата: Понедельник, 06.02.2012, 21:01 | Сообщение # 1435 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| У меня поначалу Кус каскада на МСР601 был 150, для уменьшения до 100 пришлось уменьшить R6 до 82К. Кус регулировать надо им, ИМХО.
Андрей, а какая АЧХ должна быть у этого усилителя? У меня макс. где-то на 2-х кГц.
|
| |
| |
| sergyusa | Дата: Понедельник, 06.02.2012, 22:46 | Сообщение # 1436 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| приобрел корпус катушки от кащея, появились некоторые вопросы:
к корпусу крепится держатель с ушками саморезами ( саморезы в комплект не шли). гдето прочел что там саморезы
немагнитные - нержавеющие. отсюда вопрос - влияют ли эти саморезы на сведение катушек ( там их целых 14 шт.)
или все-же кащей учитывает их.?
второй аналогичный вопрос - сдесь на фотках катушек видна большая железная гайка (прикручивающая ввод провода)- на сколько она влияет на сведение?
и третий вопрос - оказивается диамерт катушки тх кащея 170мм. и 70мм rx - это нормально, или меня обманули продавая корпус, или их несколько видов ?
спасибо.
|
| |
| |
| pavnik | Дата: Понедельник, 06.02.2012, 23:23 | Сообщение # 1437 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Какое напряжение используется в качестве образцового для АЦП? Его величина изменяется при обработке сигнала и при измерении напряжения разбаланса?
|
| |
| |
| bliznecvy | Дата: Понедельник, 06.02.2012, 23:40 | Сообщение # 1438 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| АЦП Меги имеет свой внутренний эталонный источник опорного наптяжения.
|
| |
| |
| Andrew | Дата: Понедельник, 06.02.2012, 23:52 | Сообщение # 1439 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Vitaliy) Сегодня выпаял NE5534, впаял панельку, поставил MCP601 и сильно разочаровался в этой микросхеме,
Фаза может измениться, но усиление сильно не должно, посмотрите КУ на разных микросхемах.
Quote (OLEG) Andrew! вопрос,а может есть смысл поставить цифровой потенциометр типа МСР41010 у меги SPI есть что-бы авто балланса добиться и будет все ок
Куда поставить?
Quote (Vlad399) пришлось уменьшить R6 до 82К. Кус регулировать надо им, ИМХО.
А почему не R5?
Quote (sergyusa) влияют ли эти саморезы на сведение катушек
Не влияют. Quote (sergyusa)
второй аналогичный вопрос - сдесь на фотках катушек видна большая железная гайка
Железной не должно быть, там гермопровод пластмассовый стоит, где вы увидели...
|
| |
| |
| pavnik | Дата: Вторник, 07.02.2012, 03:49 | Сообщение # 1440 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Quote (bliznecvy) АЦП Меги имеет свой внутренний эталонный источник опорного наптяжения.
Я спрашивал за данный прибор, извиняюсь за некорректно заданный вопрос. Andrew, если используется внутренний ИОН, зачем пин AREF(pin21 корпус dip28) подтянут к +5 В через R16?
|
| |
| |
