| шукач | Дата: Пятница, 03.02.2012, 21:46 | Сообщение # 1411 |
 Генерал-майор
Группа: Пользователи
Сообщений: 272
Статус: Offline
| telefonist_54, делали плату под смд или дип корпус?
|
| |
| |
| telefonist_54 | Дата: Пятница, 03.02.2012, 22:03 | Сообщение # 1412 |
 Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Плата под смд. Рекомендую осваивать работу с смд деталями.Намного проще и быстрей-чем с обычными.Гараздо меньше сверловки и проблем с приобретением деталей никаких(во всяком случае у нас в Харькове).Повторяй авторский проект и будет тебе счатье.
|
| |
| |
| SergM-76 | Дата: Суббота, 04.02.2012, 09:21 | Сообщение # 1413 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew,
telefonist_54 пишет что
монокатушка 200мм ,на сов пятак до 40см с хрипами-уверенно35
У меня 20см на пятак может это из за кабеля такое быть. 4-е жилы по 0,5мм в экране, катушка эллипс 19 на 14см резонанс F=10430.
|
| |
| |
| telefonist_54 | Дата: Суббота, 04.02.2012, 12:17 | Сообщение # 1414 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline

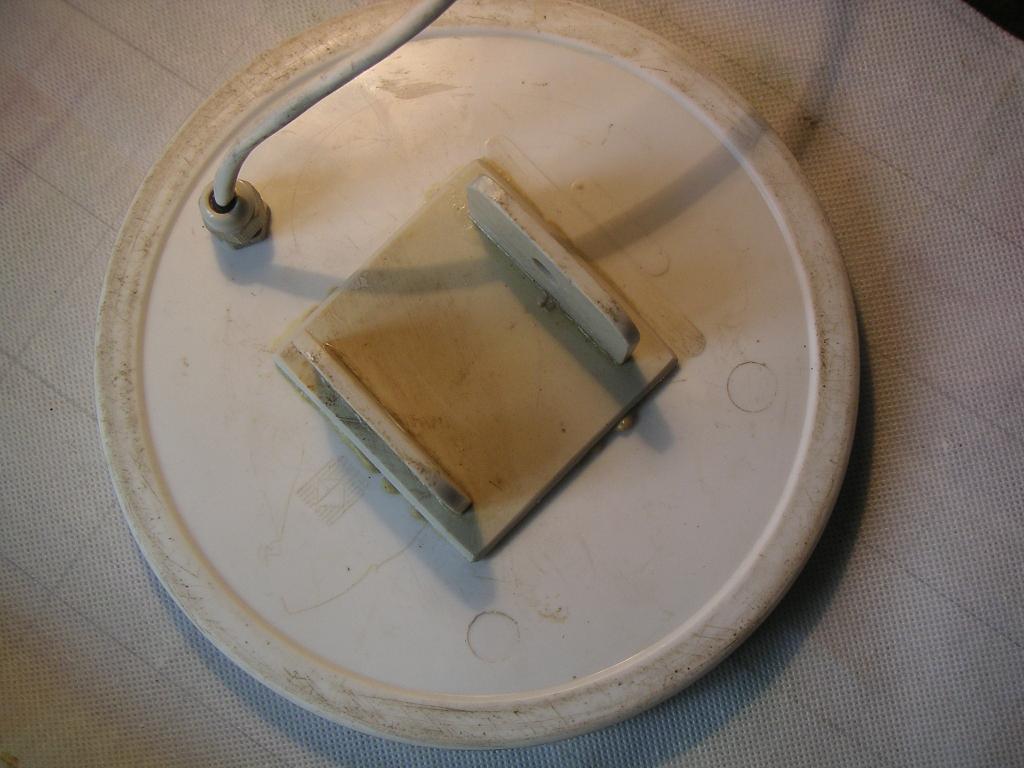

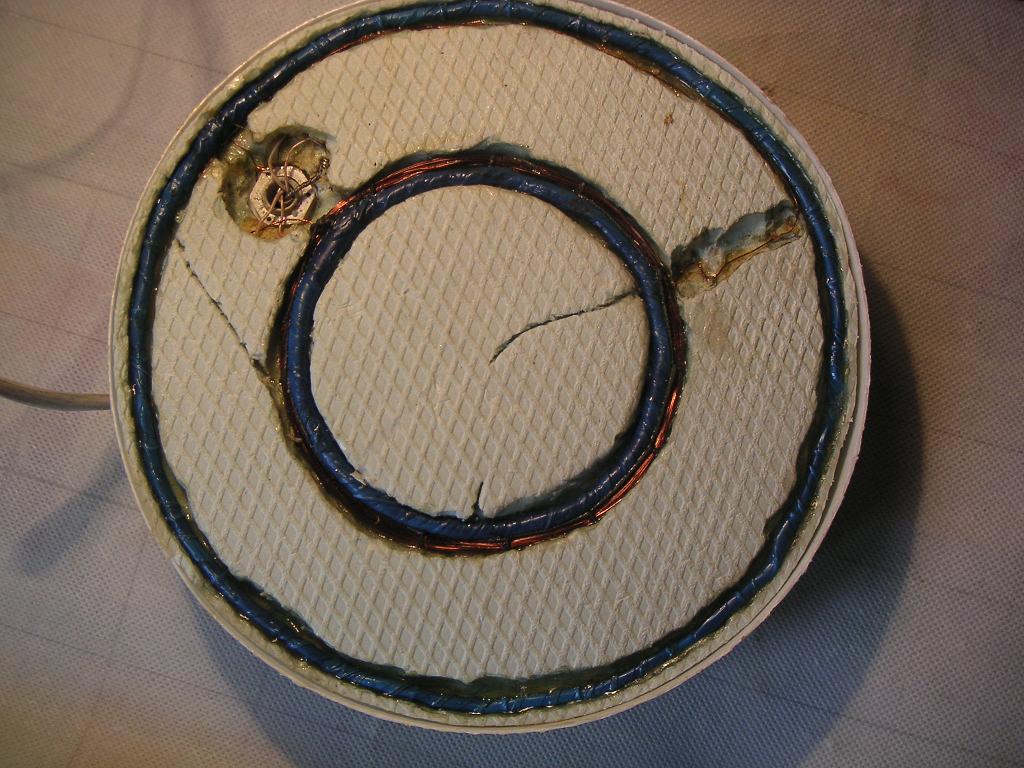

| Кабель делаю сам.Беру подходящий кембрик и сам протягиваю 4 провода мгтф(2 на RX запускаю в обычный экран снятый с любого экранированного провода),а наTX слегка переплетаю как на витой паре. Такими проводами пользуюсь уже не один год и проблема только одна-к концу сезона приходит в негодность кембрик.Раньше во времена союза был кремнийорганический кембрик с ним вообще проблем не было(но теперь его проблемно найти).Частота 10090гц,провода 0,31и0,22.После заливки даю месяц на полимеризацию и еще раз петлей досвожу ,а остальное как и во всех рекомендациях по изготовлению катушек.Корпуса на катушки тоже делаю сам из донца пластиковых ведер(у шаурмистов и шашлычников не редкость)из под майонеза и кетчупа.Уши клею дихлорэтаном из 5мм пластика.
|
| |
| |
| Andrew | Дата: Суббота, 04.02.2012, 12:39 | Сообщение # 1415 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| telefonist_54, а как стабильность катушки? Можите сказать какой ток TX и усиление RX?
|
| |
| |
| telefonist_54 | Дата: Суббота, 04.02.2012, 13:55 | Сообщение # 1416 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Нижнию часть катушки заклеиваю куском пластика вырезанного из крышки того же ведра клеем момент,и при необходимости ее легко вскрыть и подкорректировать витком который зафиксирован клеем БФ-2.Измерением тока в ТХ уже давно не заморачиваюсь,добиваюсь приемлемой дальности и отсутствия искажений синусоиды.Стабильностью доволен-копал и в летнию жару и почти до конца января пока снега не навалило.В кроте уменьшил R11 вдвое(но это для каждой катушки индивидуально)В реальной земле еще не пробовал,а по воздуху песня.
|
| |
| |
| bliznecvy | Дата: Суббота, 04.02.2012, 19:04 | Сообщение # 1417 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Здравствуйте, Andrew. Есть-ли возможность вернуть точную подстройку фазы как альтернативу R16?
|
| |
| |
| Andrew | Дата: Суббота, 04.02.2012, 19:39 | Сообщение # 1418 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (bliznecvy) Здравствуйте, Andrew. Есть-ли возможность вернуть точную подстройку фазы как альтернативу R16?
Если вы имеете ввиду в режиме DX DУ? как было в ранних версиях не вижу смысла и чем она точнее чем R16? Кроме того там еще и нарушается смещение X/Y. Да и теперь на этом месте в меню программируются профили..
Вопрос, для чего?
|
| |
| |
| bliznecvy | Дата: Суббота, 04.02.2012, 22:26 | Сообщение # 1419 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Вопрос, для чего? Альтернатива R16, который в нашем случае без этой функции придется выводить на лицевую панель прибора по любому.
Это может быть прошивка v5a. например. У меня сейчас v5. с нерезонансной
в корпусе от "Кощея" - 25см. на пятак, великолепно настраивается и работает вполне стабильно. Ток TX изменял от 15ма. до 60ма. Оптимальным стал 35ма. Всего прибора 65ма. Прошу еще раз рассмотреть мое пожелание.  Спасибо за внимание.
Добавлено (04.02.2012, 22:26)
---------------------------------------------
В моем случае с нерезонансной кат. я эксперементировал с балансом (R1/R2) усилителя RX,
двигал ток TX при этом на X/Y не обращал внимания т.к. ни на ВДИ, ни на чуйку, особо не
влияло даже при X/Y 2500/3500. Если только при таких значениях добавлялись небольшие ложняки. При X/Y 300/300 полная тишина. На основании выше сказаного
позволю себе предположить что сдвиг X/Y не сильно скажется на работу прибора. Это только мое предположение. С резонансом такие фокусы не пройдут наверно.
Сообщение отредактировал bliznecvy - Суббота, 04.02.2012, 22:29 |
| |
| |
| Leon666 | Дата: Воскресенье, 05.02.2012, 03:21 | Сообщение # 1420 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Народ! Есть вопрос - никто не пробывал вешать RX на виртуальную землю? Я имею в виду холодный конец контура.
|
| |
| |
| telefonist_54 | Дата: Воскресенье, 05.02.2012, 11:15 | Сообщение # 1421 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| А где здесь виртуальная земля?
|
| |
| |
| Leon666 | Дата: Воскресенье, 05.02.2012, 13:30 | Сообщение # 1422 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| точка соединения R1,R2
|
| |
| |
| bliznecvy | Дата: Воскресенье, 05.02.2012, 13:53 | Сообщение # 1423 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (Leon666) никто не пробывал вешать RX на виртуальную землю?
Пробовали, Ded в свое время предлагал этот вариант, даже схемку выкладывал.
Что сказать? Работает , но в реале по оригинальной схеме чутье повыше будет.
Спасибо за внимание.
|
| |
| |
| Ded | Дата: Воскресенье, 05.02.2012, 17:00 | Сообщение # 1424 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (bliznecvy) с нерезонансной кат. я эксперементировал
как подключали катушку?
выслушай всех,но сделай по своему
|
| |
| |
| bliznecvy | Дата: Воскресенье, 05.02.2012, 18:24 | Сообщение # 1425 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Катушку(кольцо) подключал по оригинальной сх. от Andrew, только без С0 в цепи RX.
R3=30 ком. С нерезонансной кат. кольцо 190 * 90 80w * 240w F=8000 кГц "Крот-М" ведет себя очень достойно.
И по Вашей, Уважаемый Ded, тоже подключал, но чуйка получалась на 2-3см. меньше. Наверно сказывается Ку приемного тракта.
Спасибо за внимание.
Сообщение отредактировал bliznecvy - Воскресенье, 05.02.2012, 18:27 |
| |
| |
