по схеме
|
|
| Andrew | Дата: Воскресенье, 13.11.2011, 21:53 | Сообщение # 856 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Это в какой точке осциллограмма?
|
| |
| |
| slav | Дата: Воскресенье, 13.11.2011, 22:56 | Сообщение # 857 |
 Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

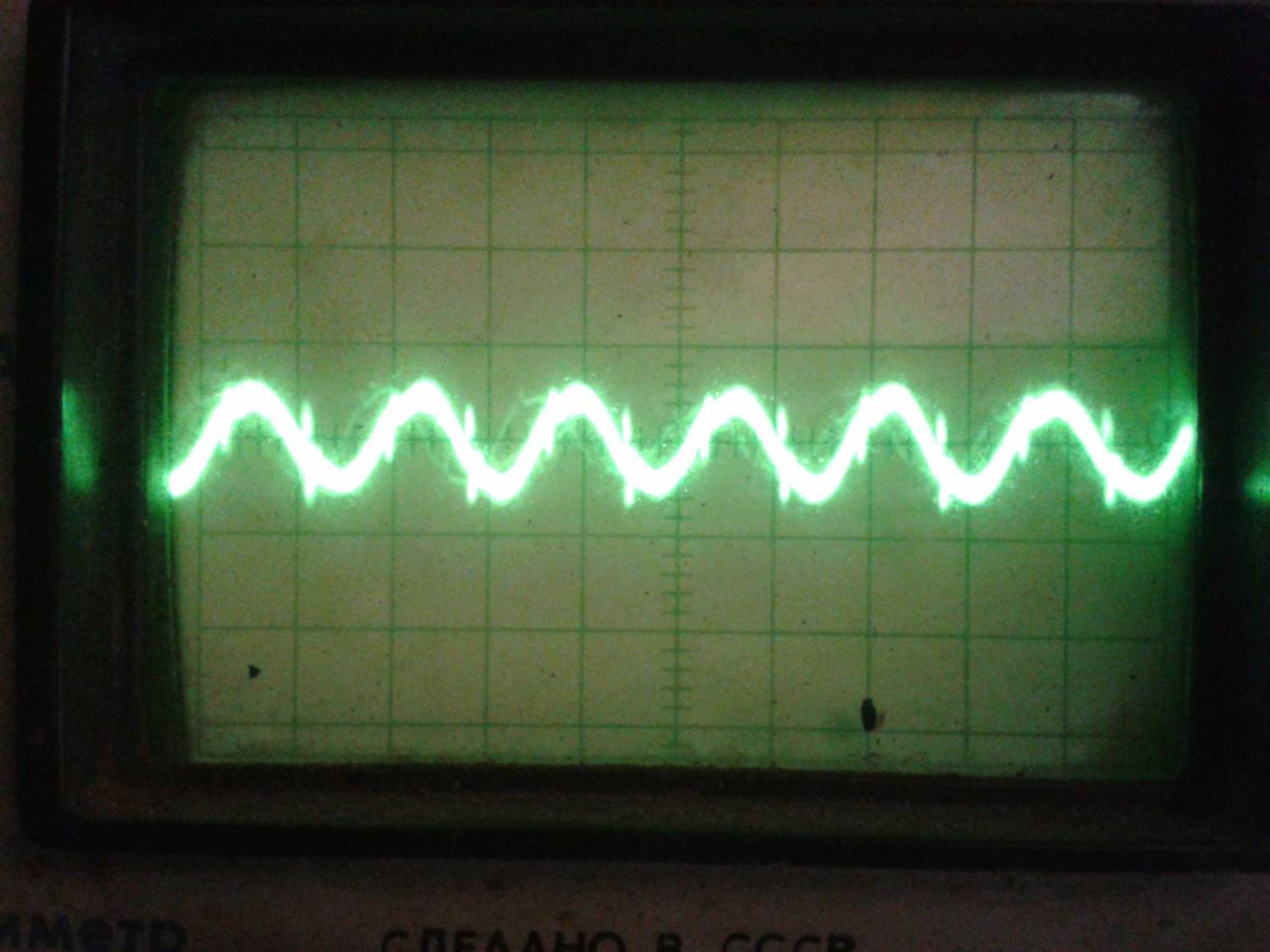

| осциллограмма снята на 6 выводе ne5534
|
| |
| |
| Andrew | Дата: Воскресенье, 13.11.2011, 23:31 | Сообщение # 858 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Похоже, только смущают игольчатые выбросы, хотя такое может быть из за неправильного щупа...
Или все же не "хороший" синус в TX?
|
| |
| |
| slav | Дата: Понедельник, 14.11.2011, 11:30 | Сообщение # 859 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

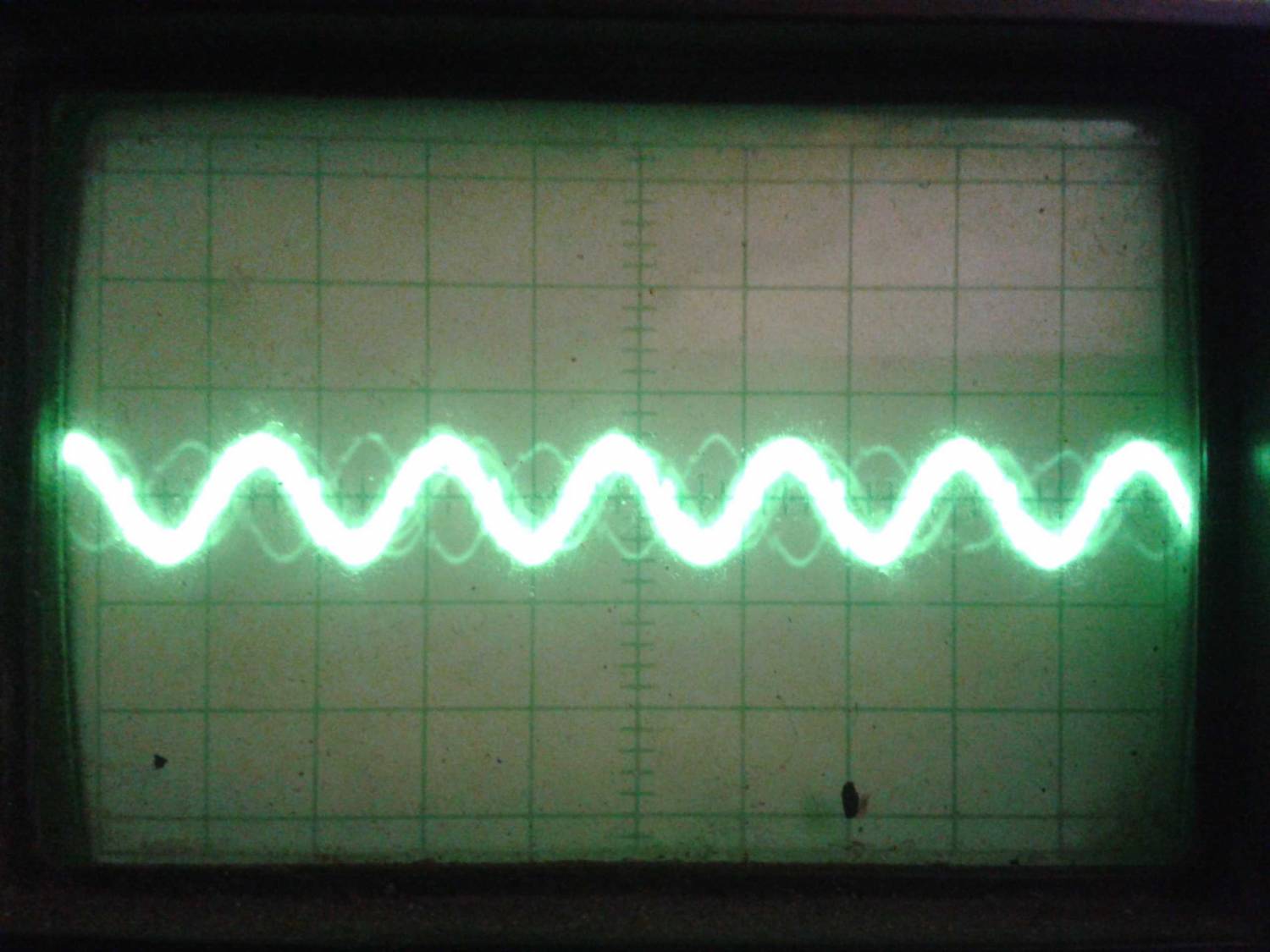

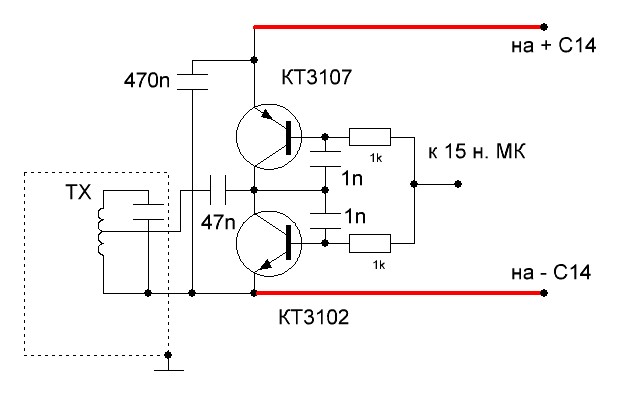

| Нашёл причину выбросов на RX , пролазят по питанию и нашёл способ от них избавиться, для этого нужно было схему выходного каскада соединить непосредственно на конденсатор С14 (я соединил проводами и холодный конец катушки TX туда-же) после этого выбросы почти пропали, осциллограмма снята на 6 выводе ne5534
после этого попробовал добавить конденсаторы между базой и коллектором транзисторов импульсов стало практически не видно но возрос ток на 4 ма без катушки

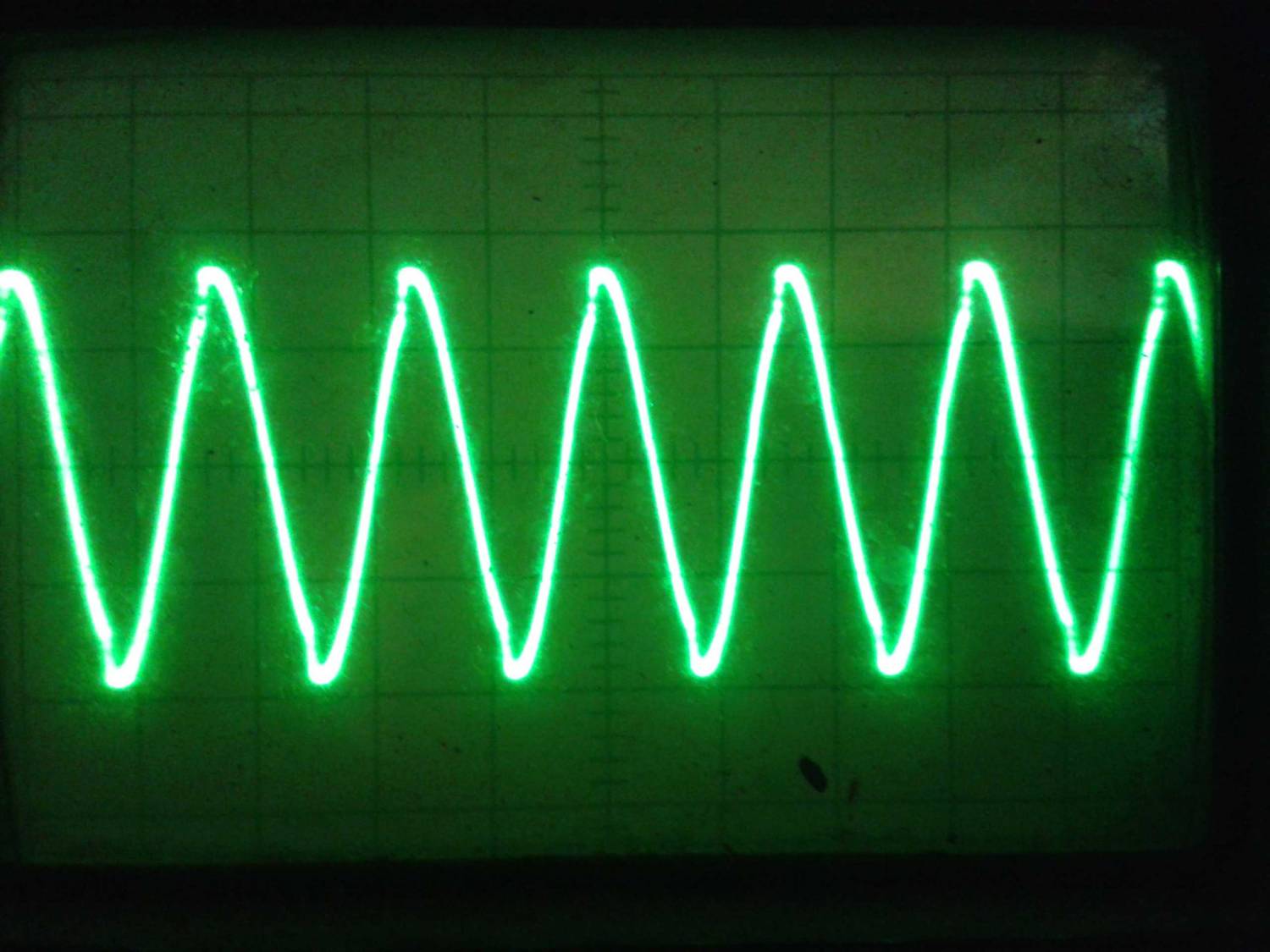

На концах TX катушки импульсы амплитудой 18 вольт.
осциллограмма на TX без конденсаторов между Б-К и с конденсаторами практически одинаковая
после этого ВДИ у меня стало скакать меньше изменяется только на 1 единицу в зависимости от расстояния до цели (по воздуху). Дальность не изменилась.
Сообщение отредактировал slav - Понедельник, 14.11.2011, 12:15 |
| |
| |
| Andrew | Дата: Понедельник, 14.11.2011, 12:22 | Сообщение # 860 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (slav) пролазят по питанию и нашёл способ от них избавиться
По какой плате делали? Похоже у вас земля "слабая"..
Какой размах сигнала на 6 ноге?
Еще можно так попробовать.
|
| |
| |
| slav | Дата: Понедельник, 14.11.2011, 12:30 | Сообщение # 861 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| делал на плате
рамах на 6 выводе 0,5 вольт
|
| |
| |
| Andrew | Дата: Понедельник, 14.11.2011, 12:39 | Сообщение # 862 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline

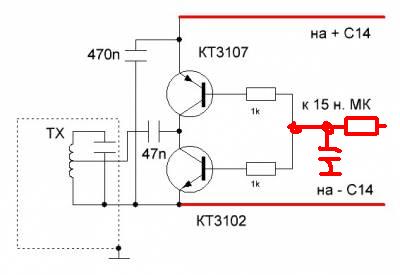

| И все же я бы еще попробовал где то так
|
| |
| |
| slav | Дата: Понедельник, 14.11.2011, 14:46 | Сообщение # 863 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

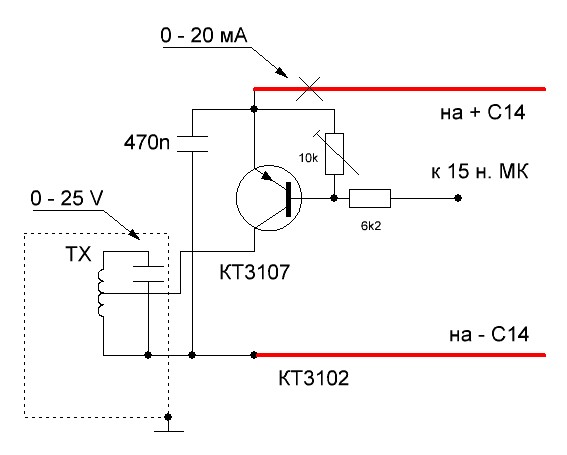

| Вернулись к первоначальному варианту, если ставить резистор в цепь эмиттера то резко падает амплитуда, если подключать катушку полностью без отвода амплитуда неискажённого сигнала на TX не поднимается свыше 12 вольт.
Эта схема отлично работает при подключении к среднему выводу катушки TX, амплитуда на концах катушки TX плавно регулируется от 0 до 25 вольт без искажений синусоиды.
Но эту схему можно будет применить при условии что в момент включения до запуска программы с 15 вывода процессора будет идти + 5 вольт, иначе в первоначальный момент транзистор оказывается открыт и его может пробить.
А так получается всё просто, и ещё нужно учитывать что при регулировке амплитуды на TX изменяется фаза. поэтому нужно вначале отрегулировать амплитуду и только после этого настраивать фазу
Сообщение отредактировал slav - Понедельник, 14.11.2011, 14:53 |
| |
| |
| Ded | Дата: Понедельник, 14.11.2011, 15:22 | Сообщение # 864 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (slav) программы с 15 вывода процессора будет идти + 5 вольт, иначе в первоначальный момент транзистор оказывается открыт и его может пробить.
КТ 3107 плюсом закроется
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Понедельник, 14.11.2011, 15:33 |
| |
| |
| Andrew | Дата: Среда, 16.11.2011, 01:29 | Сообщение # 865 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Что то все затихли..Или новую прошивку тестируют?)
|
| |
| |
| Vitaliy | Дата: Среда, 16.11.2011, 02:56 | Сообщение # 866 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| У меня земля уже промерзла и снег лежит, так что тестирование новой прошивки будет только весной. Очень жаль, что не могу испытать, на неделю бы раньше, а сейчас уже поздно, залег в зимнюю спячку.
|
| |
| |
| malin666 | Дата: Среда, 16.11.2011, 10:13 | Сообщение # 867 |
 Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| а мы наоборот пичти в лесу живём,марш броски по болотам каждый день:)
|
| |
| |
| Andrew | Дата: Среда, 16.11.2011, 12:20 | Сообщение # 868 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Так это нужно в "находки"! А где именно вы живете? Похоже я когда-то рядом жил, там по войне голыми руками столько собирали. А если бы тогда МД ...)))
|
| |
| |
| malin666 | Дата: Среда, 16.11.2011, 14:22 | Сообщение # 869 |
|
Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| недалеко от эстонии:)
в находках тоже же находки кротом а это трекером поднято,в лесу дискрим ненужен там тока глубина нужна:)
Сообщение отредактировал malin666 - Среда, 16.11.2011, 14:25 |
| |
| |
| Ded | Дата: Среда, 16.11.2011, 18:28 | Сообщение # 870 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Vitaliy) У меня земля уже промерзла
у меня тоже ,но большой савковой еще пробить можно ,сегодня был в поле нащел хутор,будет куда весной поехать
за зиму будем доводить Крота
Андрей а поднять частоту килогерц до 20 можно ? чешую искать

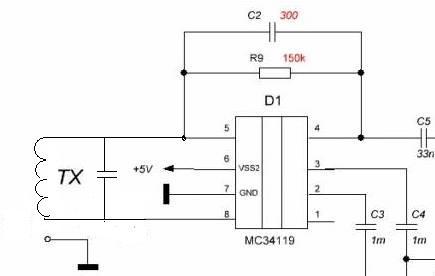

кто нибудь пробовал такое включение ?
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Среда, 16.11.2011, 18:46 |
| |
| |
