| slav | Дата: Среда, 09.11.2011, 09:30 | Сообщение # 841 |
 Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Проверил как будет работать выходной каскад по схеме "LOBO" - результат отрицательный, импульсы на катушке почти прямоугольной формы, ток потребления без катушки 50 мА с катушкой 160 мА дальность упала в 2,5 раза, фазу в приборе пришлось переключить на 135 иначе не работает никак.

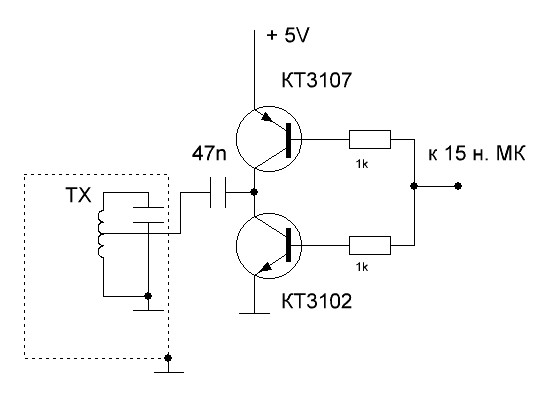

Самая оптимальная схема получается на 2-х транзисторах, немного её изменил, сделал вот так, потребляемый ток без катушки 35,8 мА а с катушкой 43 мА, дальность на пять коп (СССР) по воздуху 30 см (прошивка 4а). По осциллографу посмотрел на катушке чистая синусоида.
Сообщение отредактировал slav - Среда, 09.11.2011, 09:31 |
| |
| |
| slav | Дата: Среда, 09.11.2011, 13:28 | Сообщение # 842 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

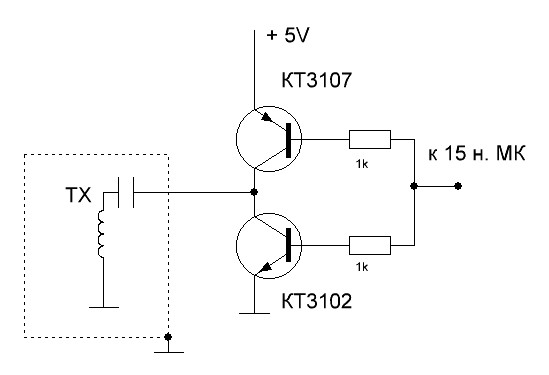

| Проверил на катушке с последовательным резонансом транзисторный выходной каскад - тоже работает, катушка диаметром 21 см от от самодельного металлоискателя Volksturm Sm+Geb (количество витков и какие там ёмкости ставил даже не помню, всё залито)
Ток потребления без катушки 35,8 мА а с катушкой 44 мА. Дальность на пятак 24 см
|
| |
| |
| sashok1958 | Дата: Среда, 09.11.2011, 15:19 | Сообщение # 843 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Уважаемые надо ставить дорогие смд 8 ногие мофсет ключи а не эту ....... чтобы развить приличное напряжение сопротивление перехода мофсета 0.001 ома а 3107 около килоома вы хоть для порядка поставили хотя бы германиевые транзисторы типа МП 26 ито лучше было или хотя бы 6116 и 6117
|
| |
| |
| slav | Дата: Среда, 09.11.2011, 15:31 | Сообщение # 844 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Это же не импульсник чтобы туда загонять большие токи, на всех балансных металлоискателях отлично работают биполярные транзисторы. Какие килоомы перехода, вы что людей в заблуждение вводите.
|
| |
| |
| malin666 | Дата: Среда, 09.11.2011, 16:05 | Сообщение # 845 |
 Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| да тут то наоборот яб сказал чем меньше току тем стабильнее
а с выходным каскадом на транзисторах мне ваще идея очень нравитси
Мне не прислали МС34119 не нашлось-мс34119 это обычный унч и заменить мона кучей чего,часто такого плану раньше в сидюках стояли на выходе под наушники;)
Сообщение отредактировал malin666 - Среда, 09.11.2011, 18:22 |
| |
| |
| step_nik | Дата: Среда, 09.11.2011, 17:43 | Сообщение # 846 |
 Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Мне не прислали МС34119 (не нашлось), придется пробовать на паре транзисторов.
Так что мне тоже схема понравилась, и есть пространство для экспериментов.
Сообщение отредактировал step_nik - Среда, 09.11.2011, 17:44 |
| |
| |
| Andrew | Дата: Среда, 09.11.2011, 19:50 | Сообщение # 847 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| slav первый кто сделал на параллельном резонансе, и отписался даже на "md4") А теперь опять о токах в TX: в одних приборах токи 10 -20 ма типа Эльдорадо прибор работает на свои 20 см за счет большого усиления в каскадах после фазового детектора, хотя есть приборы где то усиление еще больше.. Есть приборы посолиднее- типа ""Анкер" там токи на порядок больше ну и дальность 30-40 см (по воздуху) но там есть свои проблемы.. В принципе у крота "слабоватый" микроконтроллер и поэтому хочется добавить тока в TX и уселения в RX. Но (повторюсь), как мне показалось токи порядка 20--40 ма достаточно, хотя это будит зависить опять же от усиления RX и самой конструкции катушки - нужно искать компромисс!
В параллельном контуре при 5В питания тока большого не получишь, хоть какие там транзисторы не ставь (конечно можно намотать проводом потолще, или как я писал выше, подать напряжения побольше.)
Короче все нужно пробовать и стремиться к идеалу, ну или приближаться..
Но и скажу так, те кто сумел сделать "крота", потом вряд ли возьмут в руки слепые аналоговые приборы...))
(Хотя это лично мое мнение )
|
| |
| |
| slav | Дата: Среда, 09.11.2011, 20:27 | Сообщение # 848 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Тока в катушке достаточно, сейчас в цветочном горшке проверил, около 20 см земли там, положил туда пятак над катушкой поводил металлоискатель его увидел около 25 см, пятак убираешь молчит. До этого я собирал терминатор 3, по воздуху у крота и терминатора чутьё почти одинаковое а на золотое кольцо у крота даже больше. В тракте TX ток думаю будет достаточный. Сейчас у меня катушка включена как параллельный контур но чтобы добавить ток и повысить добротность контура за счёт меньшего шунтирующего действия выходного каскада, выход схемы подключил к среднему отводу катушки поэтому напряжение в катушке возросло в сравнении с первоначальным включением.
Сообщение отредактировал slav - Среда, 09.11.2011, 20:45 |
| |
| |
| Andrew | Дата: Среда, 09.11.2011, 22:01 | Сообщение # 849 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (slav) сейчас в цветочном горшке проверил, около 20 см земли там, положил туда пятак над катушкой поводил металлоискатель его увидел около 25 см
Для Крота это не совсем "правильный тест"..(если вы не в режиме"G" в версии ниже 3). Крот запоминает предыдущие значения грунта без цели , а потом вычитает вектора, в момент появления цели.. правильнее поставить как бы 2-3 горшка...
|
| |
| |
| slav | Дата: Среда, 09.11.2011, 22:38 | Сообщение # 850 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Понятно. Спасибо что подсказали.
|
| |
| |
| Leon666 | Дата: Пятница, 11.11.2011, 16:09 | Сообщение # 851 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Добрый день ,господа! Где-то вначале обсуждения кто-то пробывал ставить LM301 вместо MCP601.
Хотелось бы знать ,что получилось,еслт это не военная тайна
|
| |
| |
| янукович | Дата: Пятница, 11.11.2011, 17:25 | Сообщение # 852 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Совсем не тайна. У меня LM301 работала лучше чем 5534. Прибор был более-менее стабильным и по дальности вполне нормально. Но заказал МСР601, ее и оставил. С ней вообще супер.
|
| |
| |
| Andrew | Дата: Воскресенье, 13.11.2011, 15:29 | Сообщение # 853 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А кто то еще пробовал параллельный резонанс? Поделитесь впечатлениями...
|
| |
| |
| Andrew | Дата: Воскресенье, 13.11.2011, 15:46 | Сообщение # 854 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (slav) Проверил как будет работать выходной каскад по схеме "LOBO" - результат отрицательный, импульсы на катушке почти прямоугольной формы, ток потребления без катушки 50 мА с катушкой 160 мА дальность упала в 2,5 раза,
А вы ставили в базовую цепь построечный резистор он же делитель? по идее им можно все отрегулировать до получения чистой синусоиды...
|
| |
| |
| slav | Дата: Воскресенье, 13.11.2011, 18:18 | Сообщение # 855 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

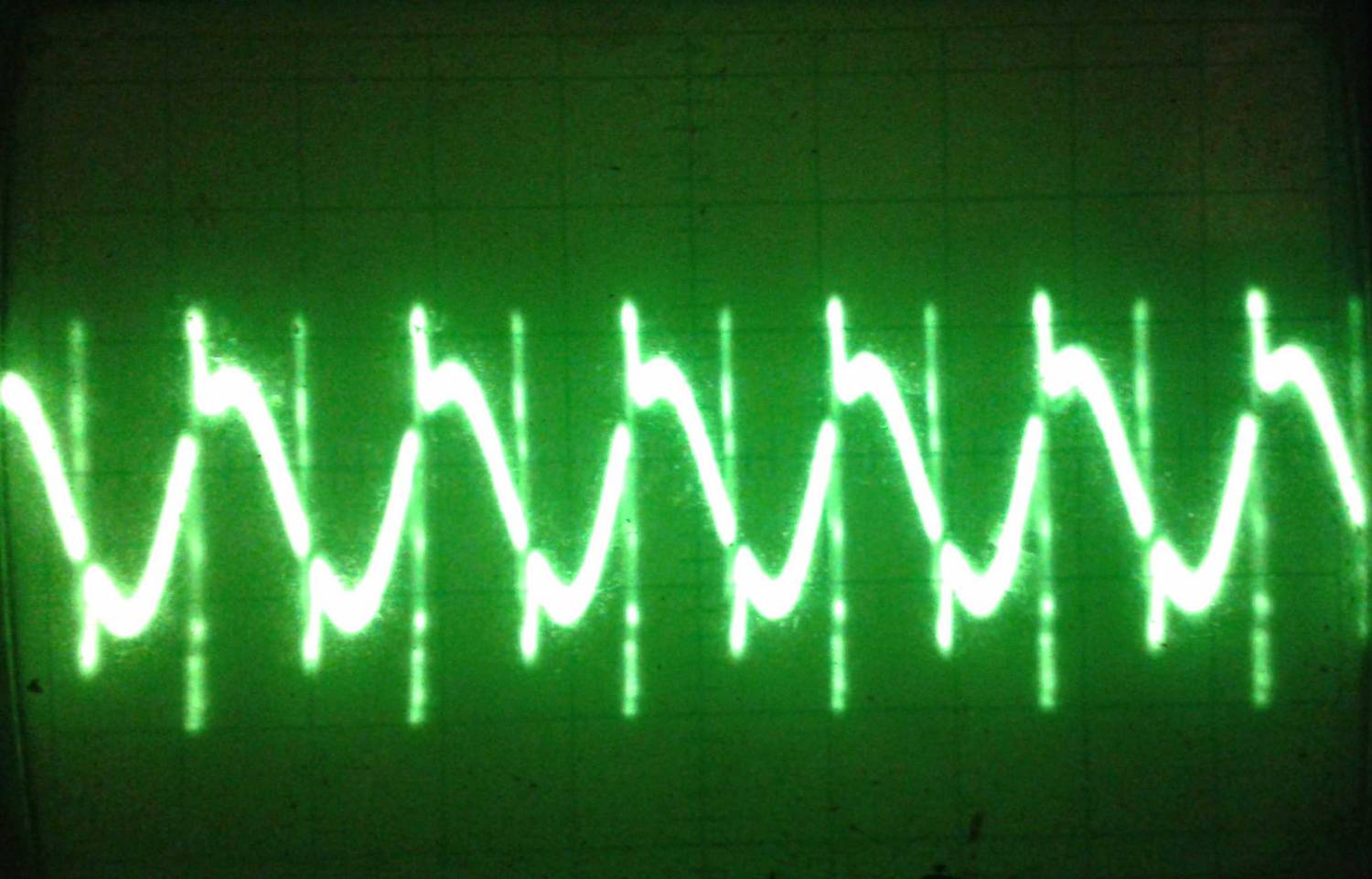

| Нет не ставил, то-же думаю что этим способом можно было добиться удовлетворительных результатов, но не хотелось всё усложнять, оставил просто два транзистора + два резистора, ток можно регулировать в меньшую или большую сторону изменяя номиналы этих резисторов, а кпд такого каскада очень высокий, картинка на осциллографе такая. но на рабочие параметры не влияет.
Сообщение отредактировал slav - Воскресенье, 13.11.2011, 18:19 |
| |
| |
