| Vitaliy | Дата: Четверг, 03.11.2011, 02:52 | Сообщение # 796 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| После различных проб я тоже остановился на 2-м фильтре, в положении 3-5 уменьшается скорость реакции на цель, т.е. если вести медленно, то реагирует, если делать более быстрые махи, то цель можно пропустить. В положении 1 мой МД почему-то вообще перестает реагировать на металл, но может это глюк конкретно моего детектора. Режим статики использую редко, т.к. в положении D определение цели очень четкое, но и статика работает сносно, только нужно ооочень медленно проводить над целью, но на то она и статика. Положение G не использую вообще, после настройки на грунт показания ВДИ улетают очень далеко, но об этом я уже ранее упоминал в своих постах. Катушка настроена на частоту 10822Гц, но путем проб вывел, что лучше работать на 10799Гц. Датчик SEF делал как временный, но так получилось, что из временного он стал основным. Предварительно сведенные катушки положил на прозрачную крышку от старого бобинного магнитофона, обвел контуры, вырезал каркас в виде бабочки, приклеил эпоксидкой к этой конструкции катушки. Эпоксидная смола основательно пропитала матерчатую изоляционную ленту, которой предварительно были обмотаны катушки и хорошо приклеилась к пластику. Сделал покрытие из 4-х слоев эпоксидной смолы, с просушкой каждого слоя в течении нескольких дней. Чудес, конечно не бывает и датчик подплывает при изменении температуры, для этого приходится в пределах +-20Гц делать коррекцию, зато прочность получилась неплохой, реакция на траву и прочие препятствия отсутствует полностью. В дальнейшем планирую делать датчик этого же вида, но с применением пенопласта. Сейчас пробовал делать замеры по сведению и фазе, ровно на 100Гц не получилось отстроиться, вот результаты:
Основная частота 10822Гц, сведение - 0,178 В, показания ВДИ на пятак +68;
частота 10718Гц, сведение -0,178 В, показания ВДИ +48;
частота 10928Гц, сведение -0,178 В. показания ВДИ +88.
Замеры делал цифровым прибором в доме ж/б конструкции. Любое дальнейшее повышение или понижение частоты более чем на 300 Гц вызывает понижение напряжения на 6-й ноге D2, т.к. снижается напряжение на ТХ катушке настроенной на 10822Гц.
Сообщение отредактировал Vitaliy - Четверг, 03.11.2011, 03:06 |
| |
| |
| malin666 | Дата: Четверг, 03.11.2011, 07:24 | Сообщение # 797 |
 Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| для большенства радиолюбителей наше занятие очень привязано к высводившемуси времени,потому пытаемси всегда обьять необьятное,и раздвинуть 24ти часовой день хотябы до 32х:)у мени то выдалоси 4 месяца прибывания дома и я вспомнил про детску мечту а металлоискателе пытаюси(а благодаря этому и смежным форумам вполне результатно)чтонить се к весне собрать:)(уже скопилоси несколько импульсников,разных пинпоинтеров и по парочке терминаторов с кротами%))точность показаний вди мало беспокоит так как земля то и формы цели всёравно своё тёмное дело делают:)потому заинтересован ток в малом потреблении и малом размере(крот в планарке получаетси меньще самого дисплея это радует)
про атмеги 32е 128е эт я так просто вдруг каката новая прошива одним словом в 8ку невлезет;)а с радиодеталями у нас невсё так хорошо как хотелосьбы,точнее где живу ваще нема приходитси в псков мотатси так и там из за того что на меге8 много чего собирают ценик гуляет на неё от 220до300р и по 2 бакса их никупиш(да и браку попадаетси,например ат2313 и кр1170ен6 в пскове рабочих купить неполучаетси,но это о других приборах:) приходитси заказывать почтой что долго и теряетси самое ценное ВРЕМЯ)
Андрею же огромное спасибо за конструкцыю и за то что человек находит время на её модернизацыю,с прошивою 4а вполне стабильный прибор уже сейчас и с такими успехами я думаю к весне то фору даст многим промышленым:)
|
| |
| |
| Andrew | Дата: Четверг, 03.11.2011, 11:30 | Сообщение # 798 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Vitaliy) Основная частота 10822Гц, сведение - 0,178 В, показания ВДИ на пятак +68;
частота 10718Гц, сведение -0,178 В, показания ВДИ +48;
частота 10928Гц, сведение -0,178 В. показания ВДИ +88.
По амплитуде не плывет, плывет по фазе в моем кольце с точностью наоборот....
У вас резонанс в RX?
|
| |
| |
| Vitaliy | Дата: Четверг, 03.11.2011, 13:20 | Сообщение # 799 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| Quote (Andrew) У вас резонанс в RX?
Датчик SEF резонансный.
|
| |
| |
| step_nik | Дата: Четверг, 03.11.2011, 16:17 | Сообщение # 800 |
 Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Всем доброго дня!
Заинтересовался данной конструкцией и пока едут детали, хотел бы уточнить вопрос по катушке.
Планирую 27 ДД, интересует оптимальное количество витков для ТХ и RX.
|
| |
| |
| Andrew | Дата: Четверг, 03.11.2011, 17:36 | Сообщение # 801 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Оптимальный вряд ли кто подскажет.. Еще нужно знать частоту на которую вы хотите сделать, приблизительно витков по 100, сечение TX ~0.4 RX-~0.2. А вы корпус какой хотите применить?
|
| |
| |
| step_nik | Дата: Четверг, 03.11.2011, 18:09 | Сообщение # 802 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline

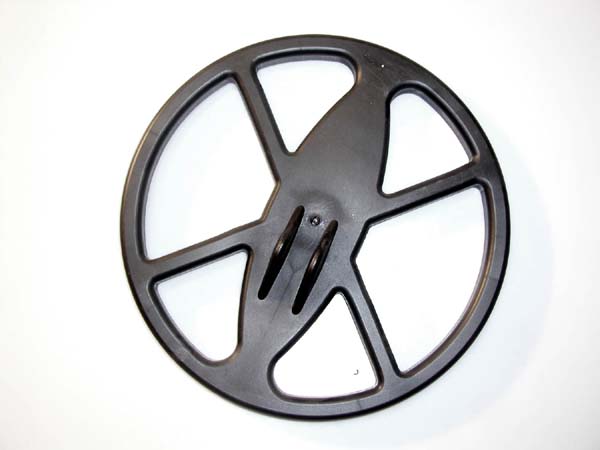

| корпус вот этот от болгарского товарища Добавлено (03.11.2011, 18:09)
---------------------------------------------
Что то не понял с настройками чтоб картинка отображалась, просто прикрепилась.
Покуда разберешся
|
| |
| |
| alexilm | Дата: Четверг, 03.11.2011, 18:15 | Сообщение # 803 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Плату сделал давно,а вот с катушкой никак не слажу. То работа то стройка .Прошивка пока 2а .В режиме G озвучка через раз , в С наоборот затягивается. Катушку пока пробую на столе.У меня дд 25 см.И вот такая проблема-досведу катушку почти в ноль петелькой (25 мв-50мв), через 5 минут разбаланс до 0.5 вольт, при том что катушка неподвижна, температура в комнате тоже стабильна, опять пошаманю петелькой, минут через пять опять за пол вольта. Такое ощющение, что плывет не фаза а частота. Может нестабильность задающего генератора (частотометра нет, контролер точно работает от кварца). Приборчик, спасибо Андрею, очень интересный хотелось бы доделать. (Тут уж несколько подходов к катушке заставили задуматься а не купить ли новую катушку от фишера 10-раунд, но это 700 гр денег и может быть проблема разбаланса не в катушке.)
|
| |
| |
| Andrew | Дата: Четверг, 03.11.2011, 18:51 | Сообщение # 804 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (step_nik) корпус вот этот от болгарского товарища
А лишнего нет я бы купил?
|
| |
| |
| Andrew | Дата: Четверг, 03.11.2011, 18:54 | Сообщение # 805 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Andrew) проблема-досведу катушку почти в ноль петелькой (25 мв-50мв), через 5 минут разбаланс до 0.5 вольт,
Значит плохо сделали..заливка, экран и таже петля..Еже бы хотелось узнать какой у вас ток в катушке?
|
| |
| |
| alexilm | Дата: Четверг, 03.11.2011, 19:14 | Сообщение # 806 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| ток в катушке 30 ма , не много
|
| |
| |
| Andrew | Дата: Четверг, 03.11.2011, 19:20 | Сообщение # 807 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (alexilm) может быть проблема разбаланса не в катушке.)
Проблема в катушке, а в чем же еще, выньте микроконтроллер проблема останитца...
Может недавно залили эпоксидкой и она еще сохнит?
Как вариант уменьшать ток TX или (и) усиление канала RX.
А вообще при постоянной температуре не должно быть такого(если не чего не греется)- Замените операционный...
|
| |
| |
| Ded | Дата: Четверг, 03.11.2011, 19:42 | Сообщение # 808 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (alexilm) через 5 минут разбаланс до 0.5 вольт
на столе такого еще не видел
выслушай всех,но сделай по своему
|
| |
| |
| Sergey | Дата: Четверг, 03.11.2011, 19:44 | Сообщение # 809 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Всем привет!
Спаял на днях Крота, прошивку залил сразу 0.4а. Плату немного модифицировал, SMD микросхемы, добавил дроссели по питанию отдельный стабилизатор для D2 (MCP602) другой не было и так по мелочи... Катушка DD 200мм RX 0.2мм,TX 0.3 ~100вит. сопротивление обмотки 20ом, R0=0ом, R11=30к. Ток потребления без катушки получился 22ма, с катушкой 50ма, пиковое значение амплитуды 60в. частота 8400Кгц. Делителем R1, R2 выставил XY в ноль, подключил катушку TX, значения съехали X=35, Y=48, dx=1, dy=0, VDI скакало как сайгак. Снова делителем выставил XY в ноль, VDI=99 и не шевелится. Погонял минут 10 в таком режиме, прогревая плату феном, XY и VDI стоят колом. (C5, C11 голубая керамика на ножках). Отключил катушку TX, XY остался в нуле, VDI=99, работает стабильно.
LCD экранирован медной фольгой, пробовал узел RX экранировать, выбег XY был на 25% меньше при подключении катушки TX.
Катушкой RX буду заниматься после выходных.
По прошивке 0.4а, в режиме "-LED-" при значении "OFF" подсветка светится, в "On" не светится.
В режиме "-Filter-" при нажатии кнопки "-" значение фильтра доходит до "0" и снова перескакивает на "1", если жать "+" доходит до "5" и останавливается. Может всё так и должно быть....
Большое спасибо автору за труды!
|
| |
| |
| malin666 | Дата: Четверг, 03.11.2011, 21:33 | Сообщение # 810 |
|
Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| Quote (Sergey) в режиме "-LED-" при значении "OFF" подсветка светится, в "On" не светится
эт он типа спрашивает "включить?" ты ему ОК типа включай:)
а про х и у без катухи мне понравилось решение ДеДа вместо р1р2 ставлю многооборотистый переменик кил на 30ть и им удобно при эксперементах вгонять ноль неперепаивая ничего на плате:)
|
| |
| |
|
|
