| Собственно почему я поднял вопрос о кабеле. Пока (играясь с прибором на столе) подключал датчик НЕПРАВИЛЬНЫМ кабелем (микрофонный импортный, две жилы в одном экране). Конденсаторы (и ТХ, и РХ) ВОЗЛЕ ОБМОТОК, все земли и экраны в куче и по экрану кабеля идут к э-блоку. Датчик резонансный ДД. Так вот, свел его до 0.26в. по мультиметру. Сейчас приобрел (по блату, с переплатой, могорычами...) совдеповский кабель ОДНА ЖИЛА в экране. Сама жила толще чем у импортного, экран, медная луженая оплетка не изолированная. Отрезал два куска. Получился составной кабель из двух жил, каждая в отдельном экране. Подключил точно также как и НЕПРАВИЛЬНЫЙ кабель. И меньше чем 0.7в. свести баланс не получается. Получается один и тот-же датчик с "ДВЕ ЖИЛЫ В ОДНОМ ЭКРАНЕ" СВЕЛСЯ К 0.26в, а с таким-же подключением, только две жилы КАЖДАЯ В СВОЕМ ЭКРАНЕ сводится только к 0.7в.
Теперь ломаю голову почему так. Возможно из за совдеповского кабеля (там сам провод в раза три толще)? Попробую запихнуть в термоусадку, что-бы изолировать экраны от ТХ и РХ и подключать как-то по другому....
|
| |
| |
| Ded | Дата: Четверг, 27.10.2011, 09:07 | Сообщение # 767 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (янукович) что-бы изолировать экраны
изолируйте и попробуйте не соединять экраны в катушке

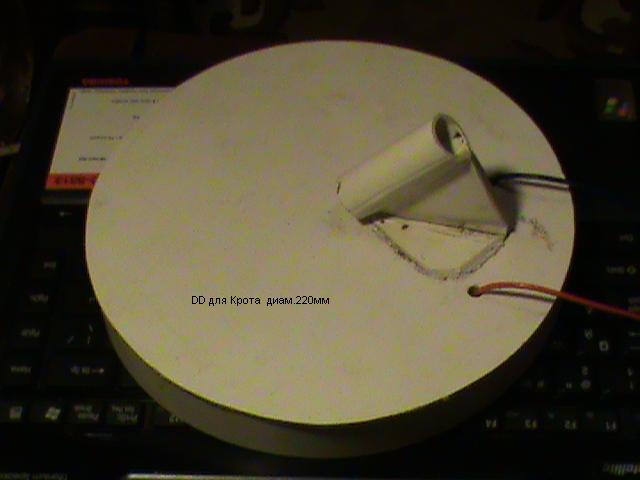

тоже подключена двумя экранированными проводами .провода от кабеля для монитора,после заливки через несколько дней баланс ушел ,доводил петелькой
провода изолируйте обязательно ,на этом влетал было много ложных срабатываний
да в этот экран можно и две жилы протянуть,нужно пробывать
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Четверг, 27.10.2011, 09:43 |
| |
| |
| янукович | Дата: Четверг, 27.10.2011, 09:25 | Сообщение # 768 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline

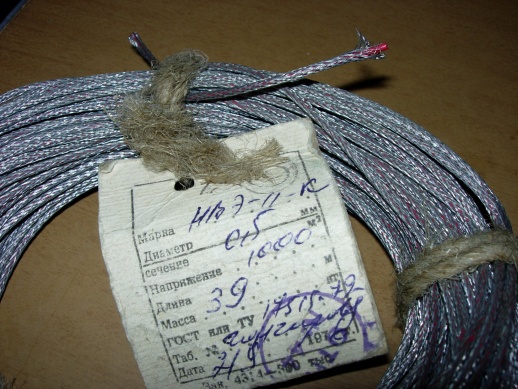

| Вот такой собственно "совдеп" В принципе можно составить и из 3-рех жил..
Сообщение отредактировал янукович - Четверг, 27.10.2011, 09:34 |
| |
| |
| Andrew | Дата: Четверг, 27.10.2011, 10:20 | Сообщение # 769 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (янукович) сводится только к 0.7в.
такой кабель добавляет емкости в каналы..
Попробуйте досвести монеткой, фольгой или кусочком жести..
|
| |
| |
| Aleksey-Ivanov | Дата: Четверг, 27.10.2011, 17:53 | Сообщение # 770 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Здравствуйте скажите пожлуйста собрал этот прикольный девайс (крот - м), но проблемка получилась с катушкой, намотал TX - 80 витков диаметром 0,20, RX - 230 вит. диаметром 0,56, компенсирующая 30 вит. диаметром 0,56
проблема в том что подключаю согласно схеме ТХ встречно компенсирующей подпаюю к пребору не могу поднять напрежение не то что на 50В а и одного нет кто-то сталкивался с таким? зарание спасибо
|
| |
| |
| янукович | Дата: Четверг, 27.10.2011, 18:08 | Сообщение # 771 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Если я правильно понял то что вы намотали (ТХ 80 витков проводом 0.2мм, а РХ мотали проводом 0.56мм), то выбросьте эту катушку на мусорку. Датчик к этому прибору очень критичен. По этому мотать его из чего нибудь, себе в убыток. Мотайте передающую проводом 0.31-0.36мм, а приемную проводом 0.2мм. Вся информация в шапке сайта.
|
| |
| |
| Andrew | Дата: Четверг, 27.10.2011, 18:20 | Сообщение # 772 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Ну сразу выбрасывать) , провод нынче дорогой.. перематать наоборот, а ток в TX можно сопротивлением погасить если понадобиться...
Если нет и 1в то нужно смотреть схему, а в какой точке вы мерили и чем?
|
| |
| |
| Vitaliy | Дата: Пятница, 28.10.2011, 01:30 | Сообщение # 773 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| Quote (Aleksey-Ivanov) не могу поднять напрежение не то что на 50В а и одного нет
Такое может быть если ТХ катушка совсем не в резонансе. Прогнать прибор по всей частоте и посмотреть где начнется подъем напряжения, после этого ясно будет какая нужна емкость С1 для резонанса на нужной частоте, если совсем нет изменений во всем диапазоне частот, то тогда искать ошибки в схеме.
Провод на катушках обычно мотается наоборот, т.е. ТХ потолще, RX потоньше. У себя имел проблемы с настройкой катушки на которой приемная часть была намотана проводом 0,5мм, очень плохо сводилась, после намотки проводом 0,25мм проблемы исчезли.
Сообщение отредактировал Vitaliy - Пятница, 28.10.2011, 01:35 |
| |
| |
| Aleksey-Ivanov | Дата: Пятница, 28.10.2011, 09:39 | Сообщение # 774 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Извеняюсь наоборот ТХ-80 вит. 0,56мм, а RX-230 вит. 0,20мм и компенсирующая 30 витков 0,56
|
| |
| |
| Aleksey-Ivanov | Дата: Пятница, 28.10.2011, 09:53 | Сообщение # 775 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Замерял вот этим прибором чёрный(ком) на общий минус а второй на выход на катушку после микросхемы МС34119 (8 нога) после кондинсатора
|
| |
| |
| Andrew | Дата: Пятница, 28.10.2011, 11:10 | Сообщение # 776 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Aleksey-Ivanov) Замерял вот этим прибором
А чего прибор на постоянном напряжении?
|
| |
| |
| Aleksey-Ivanov | Дата: Пятница, 28.10.2011, 12:05 | Сообщение # 777 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| ну я так понял что нужно на постоянке, и ещё одно у меня R5 стоит 1 кОм это проблем создавать не может?
|
| |
| |
| Vitaliy | Дата: Пятница, 28.10.2011, 13:57 | Сообщение # 778 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| На ТХ катушку идет напряжение с определенной частотой, т.е. переменное, соответственно и замерять нужно в этом режиме. Другое дело, что прибор может врать на частоте работы МД, т.к. у такого прибора есть определенный диапазон по входной рабочей частоте. На практике пользуюсь простым цифровиком и ВЧ прибором, разницы в показаниях не замечаю, хотя в паспорте на цифровик и указан диапазон по переменке 40-400Гц.
R5 имеет отношение к входной цепи прибора, а вы настраиваете передающую часть и до настройки ТХ катушки можно внимание на этот резистор не обращать.
Andrew в теме находки проскочило упоминание о новой версии прошивки, если можно, то хотелось бы узнать подробности.
Сообщение отредактировал Vitaliy - Пятница, 28.10.2011, 14:00 |
| |
| |
| Aleksey-Ivanov | Дата: Пятница, 28.10.2011, 17:08 | Сообщение # 779 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| А подскажите еще такое когда подключена ТХ перед этим замерял шла определённая частота, щас делаю замер то частоты вообще никакой?
|
| |
| |
| Aleksey-Ivanov | Дата: Пятница, 28.10.2011, 17:14 | Сообщение # 780 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| собирал прибор по вот этой печатке сам доразвёл под ёмкостя диповские потому что у нас в СМД варианте вообще никаких нет
|
| |
| |
