| Andrew | Дата: Вторник, 13.09.2011, 22:19 | Сообщение # 511 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Ложные срабатывания и сведения не "лечатся" операционником, а уменьшением чувствительности. Правильно ставить MCP601 он доставаемый и не дорогой,а мощность здесь не причем... MCP601 дает широкий динамический диапазон (лучше для работы на грунте) и прибор будит работать даже при 3в не сведения... (ТЛ 071 - питание _+18В..)
По кабелю:
Уже писал же..., нельзя в один экран TX и RX нужно примерно так http://www.metdet.ru/Sensor_20_files/image003.jpg
RX нужно в экран, TX не обязательно, земля TX не по экрану а отдельным проводом...
|
| |
| |
| Ded | Дата: Вторник, 13.09.2011, 23:01 | Сообщение # 512 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) Ложные срабатывания и сведения не "лечатся" операционником, а уменьшением чувствительности.
да глубиной приходится жертвовать для стабильной работы,много пропусков мелких но интересных целей,при проводке над такой целью прибор дает сигнал только в одном направлении,ВДИ и будет прыгать в каком то диапазоне,зависит от формы и положения цели,поработавши быстро привыкаеш к показаниям и уже знаеш что в земле,бывает чермет который в наглую лезет в цвет,как нибудь фоток соберу таких целей,сейчас катушки не так плывут как летом работать хорошо буду пробовать большую,а вот попал в дождь ,сплошной глюк,так что покрывайте платы лаком
по доработкам у меня одно желание чтобы МК подстраивался к уходу фазы,как катушку не делай а все равно фаза плывет ,приходится периодически проверять и подстраивать
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Вторник, 13.09.2011, 23:31 |
| |
| |
| янукович | Дата: Среда, 14.09.2011, 05:37 | Сообщение # 513 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| К пожеланиям в новой прошивке... Было бы неплохо, реализовать режим статики (пинпоинтера) на отдельной кнопке. То-есть, из рабочего режима ("D" или "G") нажатием отдельной кнопки (без фиксации) прибор переходит в пинпоинт, при отпускании, опять в режим нормального поиска... Так было бы удобней...
|
| |
| |
| Andrew | Дата: Среда, 14.09.2011, 09:39 | Сообщение # 514 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Ded) бывает чермет который в наглую лезет в цвет,как нибудь фоток соберу таких целей,
Это как правило крупное железо или средних размеров плоское. Такое явление свойственно всем МД даже самым "крутым"...
|
| |
| |
| янукович | Дата: Среда, 14.09.2011, 10:10 | Сообщение # 515 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| И еще к прошивке... С отображением вольтажа... Если применить аккумулятор до 12в.
|
| |
| |
| Andrew | Дата: Среда, 14.09.2011, 10:28 | Сообщение # 516 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Ок!
|
| |
| |
| Ded | Дата: Среда, 14.09.2011, 11:45 | Сообщение # 517 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (янукович) И еще к прошивке... С отображением вольтажа... Если применить аккумулятор до 12в.
да желательно,у меня тоже 12,а сколько на нем неизвестно
выслушай всех,но сделай по своему
|
| |
| |
| onli | Дата: Среда, 14.09.2011, 12:15 | Сообщение # 518 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| порекомендуйте какого диаметра мотать катушку (ки) на сайте указаны только количество витков и диаметр провода
в наличии есть провод 0.55
на приемную буду искать провод в пределах указанных на сайте (0.15-0.25)
какой провод более подойдет на приемную катушку при условии что компенсирующая и передающая намотаны будут проводом 0.55

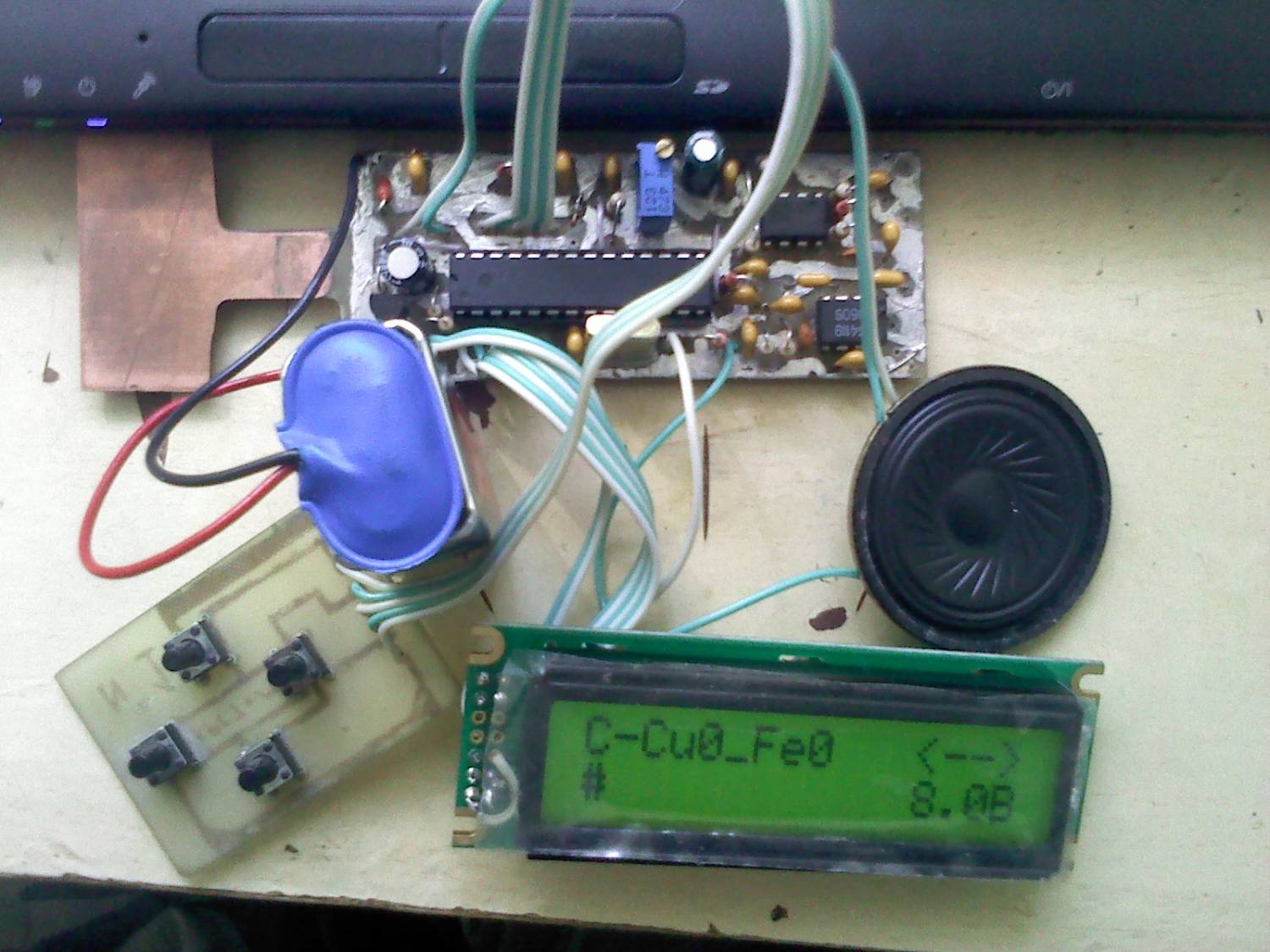

прибор собрал за пару дней. сложностей почти не возникло
был большой ток потребления прибора (без жк и даже без меги) выпаял транзистор на звук и все стало ок (пока назад не впаял ничего) буду пока без звука (может подберу подходящий транзистор) сразу стоял c541b w85
 Добавлено (14.09.2011, 11:56)
---------------------------------------------
да и контроль адэкватный 12 вольт не помешал бы однозначно Добавлено (14.09.2011, 12:15)
---------------------------------------------
вот только из за плотного расположения элементов мегу проблематично извлекать
|
| |
| |
| янукович | Дата: Среда, 14.09.2011, 12:44 | Сообщение # 519 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Не знаю.... Можете попробовать передающую и 0.55мм. намотать  , но (мое мнение) лучше было бы поискать 0.33 - 0.35мм. Зачем делать тяжелый датчик с большим током, что бы этот ток потом уменьшать... На приемник около 0.2мм будет хорошо.
|
| |
| |
| onli | Дата: Среда, 14.09.2011, 14:58 | Сообщение # 520 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| еще не маловажный вопрос диаметров катушек
планирую изготовить диаметр передающей катушки планирую изготовить 200 мм
какой нужен будет диаметр приемной и соответственно компенсирующей катушек?
какие характеристики стоит ожидать от такой катушки?
неплохо бы кратенький обзор того как правильно подбирать провода (соотношение приемной и передающей)
какое должно быть соотношение диаметров катушек (если оно критично вообще)
количество витков как правильно подобрать чтобы настройка не превратилась в 7 кругов  ада
небольшие понятия в электронике у меня есть (работаю не технологическим наладчиком станков с чпу ) но всю свою сознательную жизнь избегал всевозможных катушек и резонансов
потому настройка будет похожа на блуждание в темноте слепого
лежит не доделанный анкер-м, остановился на настройке катушки
передающую наверное настроил в резананс (наверное) получил увеличение напряжения в катушке до 200 вольт (амплитуда синусоиды полная) подбор конденсаторов (а их выбор не велик) приводил к уменьшению амплитуды.
но как настроить приемную катушку я не понял (откуда там должен взяться резонанс если частата к ней не подходит? или она получает наводку передающей?) как в кроте берется частота на приемной?
ну если можно разжуйте все до молекул если вас не затруднит
мне важно понять принцип чтобы чтото путно сделать (не хочется изготовить катушку при помощи чуда и потом не суметь повторить результат)
|
| |
| |
| Andrew | Дата: Среда, 14.09.2011, 15:12 | Сообщение # 521 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Onli и другим,
раз у вас дип исполнение конденсаторы лучше пленочные ставить кроме тех которые по питанию,
а контурные уж точно пленочные и то выбирать нужно http://www.metdet.ru/Sensor_20_2_files/image006.jpg
а то потом будите кричать "караул, фаза плывет".)
Желтая керамика что у вас стоит очень плывет, если конечно она не NPO или Х7R...
|
| |
| |
| onli | Дата: Среда, 14.09.2011, 15:32 | Сообщение # 522 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| пленочные конденсаторы я запас (контурные)
постараюсь найти и в схему
есть ли еще какиенибудь предложения ?
чтобы фаза поплыла нужно еще датчик изготовить
|
| |
| |
| onli | Дата: Среда, 14.09.2011, 15:39 | Сообщение # 523 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline

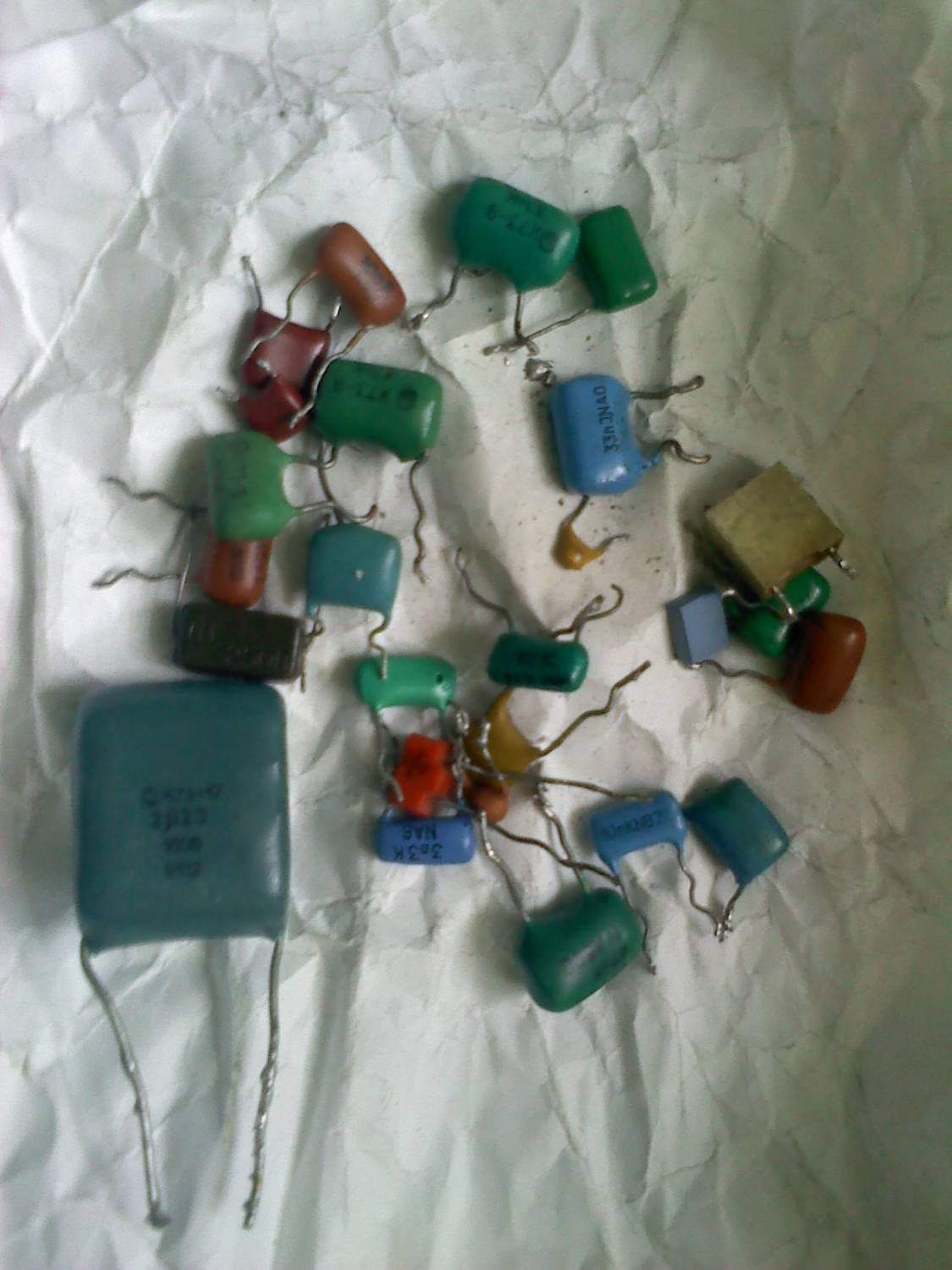

| вот такие есть для контура
|
| |
| |
| Andrew | Дата: Среда, 14.09.2011, 22:36 | Сообщение # 524 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Не лучший вариант..
|
| |
| |
| янукович | Дата: Четверг, 15.09.2011, 07:08 | Сообщение # 525 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Андрей, так что там по железу менять нужно, какие доработки? И еще по программе... Нельзя ли показатели разбаланса датчика вынести на дисплей в рабочем режиме (хотя понимаю что это неправильно и нужно добиваться полной стабильности). Но все-же было бы удобно в процессе поиска контролировать состояние прибора и катушек. Правда не знаю как это возможно, и вообще реально ли это воплотить практически...
|
| |
| |
