по схеме
|
|
| Ded | Дата: Четверг, 15.09.2011, 10:31 | Сообщение # 526 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) а то потом будите кричать "караул, фаза плывет".)
кричали,кричим и будем кричать,а перед тем кто сделает стабильный контур я первым сниму шляпу
выслушай всех,но сделай по своему
|
| |
| |
| onli | Дата: Четверг, 15.09.2011, 12:30 | Сообщение # 527 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| вопросик появился
намотал катушку тх проводом 0.55 диаметр 200 витков 70-80
с не подключенной катушкой катушкой прибор потребляет в районе 30 ма (без подсветки. с подсветкой все 60ма)
подключаю катушку тх ток увеличивается до 40 ма
начинаю менять частоту и при приближении к резонансу ток потребления прибора растет, в резонансе (по китайскому прибору в районе 30 вольт на катушке) прибор начинает потреблять больше 100 ма при этом может начать перезагружаться
при включении с подключенной катушкой ток (пока заставка на жки) 31 ма как выходит в режим за 100ма
если не тяжело поясните в чем может быть проблема?Добавлено (15.09.2011, 12:25)
---------------------------------------------
поставить на R0 резистор?
если да то какой рекомендуете? Добавлено (15.09.2011, 12:30)
---------------------------------------------
сопротивление катушки по показаниям того же китайца 4 ома
|
| |
| |
| янукович | Дата: Четверг, 15.09.2011, 12:31 | Сообщение # 528 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Может быть дело в стабилизаторе (если стоит 78L05, он работает до 100ма.). Поменяйте на 7805 в корпусе ТО-222 (развернуть на 180 градусов).
R0- или не ставить вообще, или подобрать... Начните с 10-ти Ом.
Сообщение отредактировал янукович - Четверг, 15.09.2011, 12:42 |
| |
| |
| onli | Дата: Четверг, 15.09.2011, 12:56 | Сообщение # 529 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| да стоит именно 78L05
а ток прибора 100ма нормальный ?Добавлено (15.09.2011, 12:46)
---------------------------------------------
20 ом поставил вроде ничего ток 50-60ма без подсветки
ну а с подсветкой всеравно виснет но это решаемо (на подсветку стоит резистор 20 ом) Добавлено (15.09.2011, 12:56)
---------------------------------------------
видимо придется менять стабилизатор
начал периодически зависать и при 60 ма
|
| |
| |
| янукович | Дата: Четверг, 15.09.2011, 12:59 | Сообщение # 530 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| С таким проводом  в ТХ контуре, это нормальный ток... Только потом Вам придется загрублять все это дело.. R5 можете ставить 1К смело....
|
| |
| |
| Andrew | Дата: Четверг, 15.09.2011, 16:40 | Сообщение # 531 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (onli) при приближении к резонансу ток потребления прибора растет, в резонансе (по китайскому прибору в районе 30 вольт на катушке) прибор начинает потреблять больше 100 ма
R0- пока поставте 20 Ом. Потом при настройке подберете. На подсветку поставте резистор 50 ом.
Контроллер виснет не из за 78L05...
|
| |
| |
| onli | Дата: Четверг, 15.09.2011, 18:53 | Сообщение # 532 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| поменял кренку на L7805cv греется немного но вроде все ок
только вот крона долго такой режим не держит
у автора указан провод 0.5 мм надеюсь моя катушка будет работатьДобавлено (15.09.2011, 18:53)
---------------------------------------------
предполагаю что контролер вис из за падения напряжения на батарее
потому как с 12в батареей все работает без перезагрузок
сразу на подсветку стоял 50 ом но захотелось поярче чтоб светило  но видимо придется вернуть 50 ом
как подбирать резистор R0 ? ведь при его применении падает напряжение на катушке
и 30 вольт на катушке это нормально?
|
| |
| |
| bliznecvy | Дата: Четверг, 15.09.2011, 19:48 | Сообщение # 533 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Вчера поставил МСР601, поведение прибора очень даже порадовало. Такое впечатление, что именно эта мкс и должна стоять, до этого стояла УД1408 с ней ни о каком сведении и речи небыло. Теперь кривая, и хитрая катушка (сводится в (0) только если в нее положить 10руб.) сводится просто без проблем и стоит как вкопаная, даже если не сильно перемещать незалитую катушку. Вы правы Andrew! МСР601 имеет очень приличный динамический диапазон, т.е. выходной сигнал не режется почти до напряжения питания. Теперь на катушку можно не только дышать, но и чихать, МСР601 вытягивает. Чуйка на медный пятак 25см.
кусок тексталита 40 на80= 50-60см. Всем успехов!Добавлено (15.09.2011, 19:48)
---------------------------------------------
.PS. Янукович говорил об некоторм изменении показаний ВДИ после замены приемной мкс. Мне тоже показалось, что ВДИ у меня во всяком случае с МСР601 немного растянулось. Выгоняешь медь, уходит железо, и наборот. Хотя с моей катушкой рано делать какие-то точные выводы, ну, даже если это так, то интуиция подсказывает мы и это поборем.
Сообщение отредактировал bliznecvy - Четверг, 15.09.2011, 19:17 |
| |
| |
| Ded | Дата: Четверг, 15.09.2011, 20:17 | Сообщение # 534 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| 5534
 Добавлено (15.09.2011, 20:17)
---------------------------------------------
Quote (bliznecvy) Теперь на катушку можно не только дышать, но и чихать,
поле покажет
выслушай всех,но сделай по своему
|
| |
| |
| onli | Дата: Четверг, 15.09.2011, 20:40 | Сообщение # 535 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| у автора написано что напряжение на катушке должно быть 50-80 вольт
что можно сделать чтобы поднять напряжение на катушке?
|
| |
| |
| Ded | Дата: Четверг, 15.09.2011, 20:47 | Сообщение # 536 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (bliznecvy) до этого стояла УД1408 с ней ни о каком сведении и речи небыло
????????????
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Четверг, 15.09.2011, 21:39 | Сообщение # 537 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Ded) у автора написано что напряжение на катушке должно быть 50-80 вольт
что можно сделать чтобы поднять напряжение на катушке?
Если вы тестором измеряете то умножайте показание на ~ 2.
А вообще правильнее говорить не о напряжении, а токе в TX...Ток должен быть 20 - 60ма
У меня сейчас 20ма, с катушкой 20см - 27см на пятак по воздуху....
|
| |
| |
| Andrew | Дата: Четверг, 15.09.2011, 21:42 | Сообщение # 538 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
|

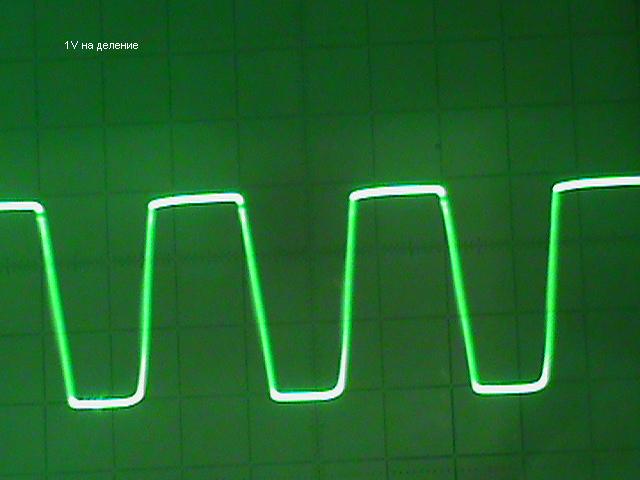

А с 601 размах будит не 3в а почти 5В!....
|
| |
| |
| Ded | Дата: Четверг, 15.09.2011, 21:42 | Сообщение # 539 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Andrew вы писали*Для нормальной работы оно не должно превышать 1B! * а если 1.5-2 вольта
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Четверг, 15.09.2011, 22:05 | Сообщение # 540 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Для 601 это допустимо, для других не очень..) Остается 1в диапазона..Работать будет, но не по грунту...
|
| |
| |
