| Andrew | Дата: Четверг, 15.09.2011, 22:07 | Сообщение # 541 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Изменена схема удален один резистор и изменены некоторые номиналы (красный цвет)
Изменена плата с учетом новой схемы.
Скоро появиться измененная прошивка.
Но чудес не ждите...)
|
| |
| |
| Ded | Дата: Четверг, 15.09.2011, 22:18 | Сообщение # 542 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (onli) у автора написано что напряжение на катушке должно быть 50-80 вольт
для начала узнайте диапазон рабочих частот своего КИПа

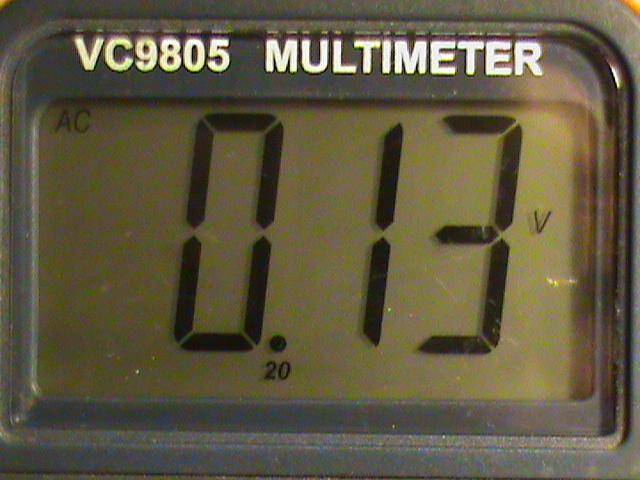

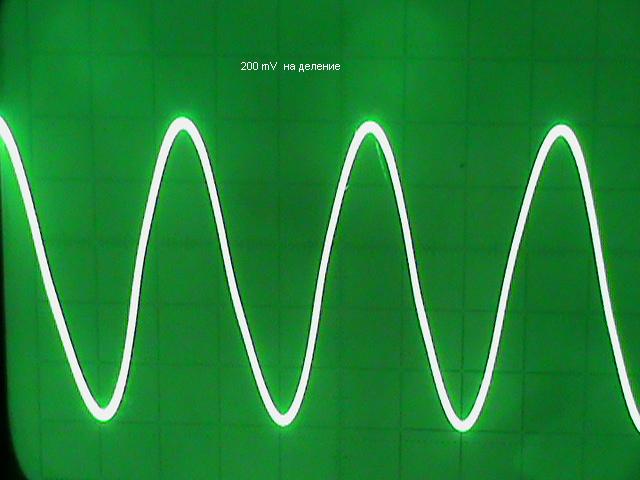

вот вам пример измерения на 6 ноге
вот диапазон мультика
Диапазон рабочих частот: 40Гц - 400Гц на диапазонах 2 - 200В, 40Гц - 200Гц на диапазоне 700В
А у нас частоты в районе 10кгц,какой у вас КИП ?
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Пятница, 16.09.2011, 13:30 |
| |
| |
| onli | Дата: Четверг, 15.09.2011, 22:52 | Сообщение # 543 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| дома китаец дешевый
на работе посерьезнее еть (осцелографы имеются)
просто на работе я буду только через несколько дней (график 4 по 12 часов а потом 4 выходных)
|
| |
| |
| Ded | Дата: Четверг, 15.09.2011, 22:58 | Сообщение # 544 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| сделайте к мультику детекторную головку а на осциллографе откалибруйте ее под свой мультик и радуйтесь
измерениям
выслушай всех,но сделай по своему
|
| |
| |
| onli | Дата: Четверг, 15.09.2011, 23:04 | Сообщение # 545 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| уменя вопрос по изменениям
на что они повлияют?
будет ли коректно работать новая прошивка с старой платой?
и какой резистор отсуствует???
|
| |
| |
| Andrew | Дата: Четверг, 15.09.2011, 23:34 | Сообщение # 546 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Будет. убрал бывший R4, но можно его и оставить он был просто лишний..)
|
| |
| |
| Vitaliy | Дата: Пятница, 16.09.2011, 02:58 | Сообщение # 547 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| R4 я убирал еще несколько месяцев назад, но показалось, что прибор стал менее стабилен в работе, вернул его назад. Нужно будет сделать попытку номер два.
|
| |
| |
| Ded | Дата: Пятница, 16.09.2011, 20:46 | Сообщение # 548 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline

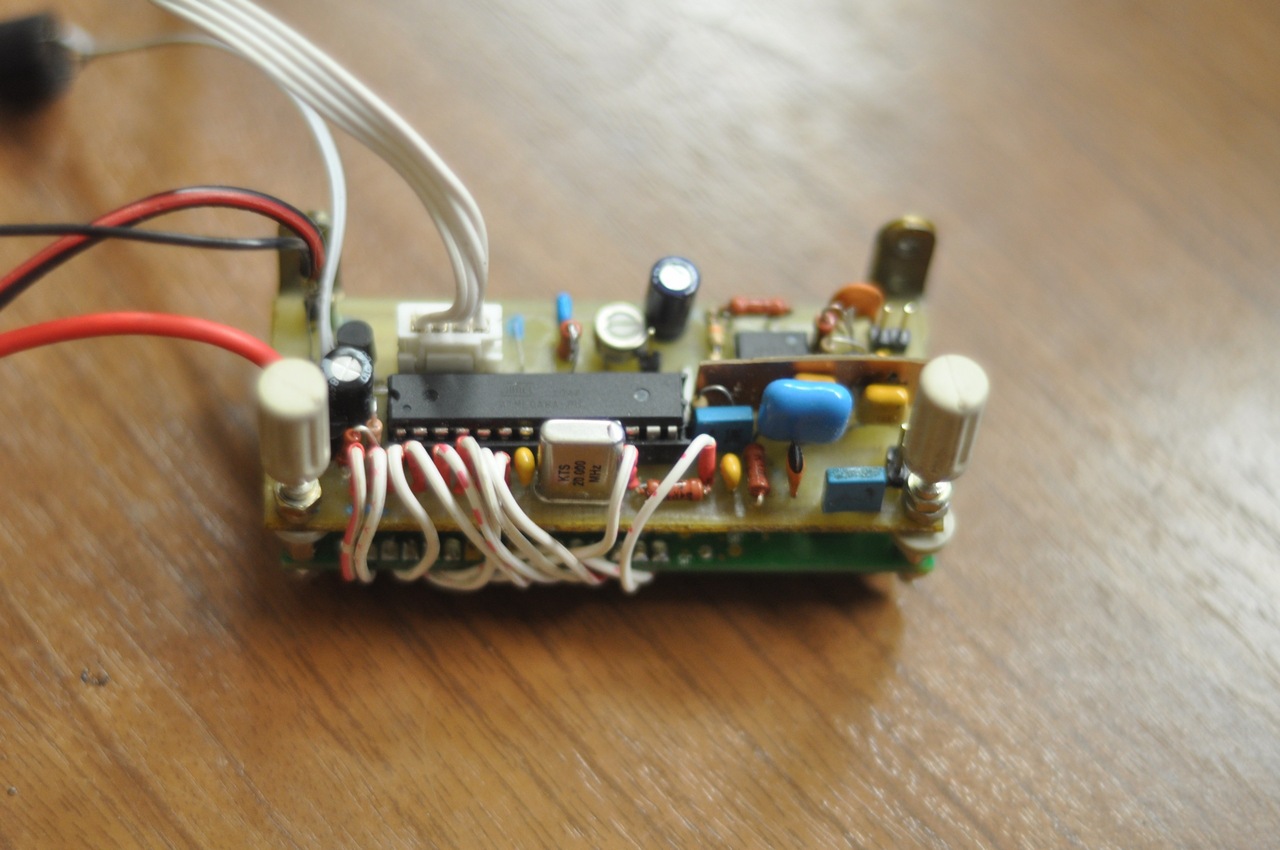

| вы убираете а я добавляю
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Пятница, 16.09.2011, 21:50 |
| |
| |
| янукович | Дата: Суббота, 17.09.2011, 06:35 | Сообщение # 549 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Спасибо за новую прошивку!!! Бум пробовать. Относительно не резонансного датчика, дайте пожалуйста чуть больше информации.
|
| |
| |
| Ded | Дата: Суббота, 17.09.2011, 09:57 | Сообщение # 550 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| попробуете раскажите,у меня как всегда выходной=дождь
аномальная зона.ru
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Суббота, 17.09.2011, 11:07 | Сообщение # 551 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (янукович) Относительно не резонансного датчика, дайте пожалуйста чуть больше информации.
Все то же самое, только не ставите С0.
И конечно хочется отзывы послушать по прошивке..
|
| |
| |
| malin666 | Дата: Суббота, 17.09.2011, 13:34 | Сообщение # 552 |
 Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| счас прошивал внутрисхемно,динамик надрывалси сразу спектрум с загрузкой програм с касет вспомнилси:))))
тока откоментируйте.новая прошива под изменения в схеме или под старую тоже подходит?
увидел (что будет работать) спасибо:)
сегоня просто тока собрал,катушку вначале круглую мотал тх 0.5 rx 0.25 мучалси сутки ,свести удавалоси тока с 40 Ом р0 ,надоело намотал потоньше как тут советовали ДД тх 0.23 rx 0.15 по 90 витков диаметром 20 потом отформировал свилась сразу  надо терь круглую будет такую же смотать.
и терь с фазами бы ещё разобратси ,пока что вди беспорядочное,но надо выйти для начала с этим делом на улицу так как счас вокруг крота железных конструкций и приборов немерено думаю сильно на него это действует.
автору огромнейшая благодарность за такую конструкцию,даже в моём бардаке крот не проявляет способностей музыкальной шкатулки:)
частота резонанса получилась 9 124Гц стоит делать 10 000Гц? не повлияет на дискрим такая разница?
первый плюс от новой прошивы что напряжение правильно показывает:)в предыдущей мне даже чтоб до 8ми правильно показывало приходилось к р7 ещё 2.7к припаивать,терь с родным 5.1 показыват тютелька в тютельку:)
и счас пока настраивал заметил что забыл С1 к катухе подцепить а она всёравно работала,тока вди скакал:)))
Сообщение отредактировал malin666 - Воскресенье, 18.09.2011, 00:25 |
| |
| |
| Andrew | Дата: Суббота, 17.09.2011, 17:37 | Сообщение # 553 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Читайте выше - 15.09.2011, 23:34 первое слово..
|
| |
| |
| Ded | Дата: Воскресенье, 18.09.2011, 00:43 | Сообщение # 554 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| с новой прошивкой у меня чтото не очень,в схеме изменений не делал,завтра точнее сегодня если погода позволит
еше попробую
Добавлено (18.09.2011, 00:43)
---------------------------------------------
Quote (malin666) первый плюс от новой прошивы что напряжение правильно показывает
+++
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Воскресенье, 18.09.2011, 00:52 |
| |
| |
| malin666 | Дата: Воскресенье, 18.09.2011, 05:52 | Сообщение # 555 |
|
Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| осталоси корпусяку придумать,эт вечно самое сложное
|
| |
| |
