по схеме
|
|
| sashok1958 | Дата: Пятница, 29.07.2011, 11:23 | Сообщение # 361 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Уменьшить влияние сигнала tx на rx так как пики идут до 5 вольт а это многовато стандартно должно быть не более 0.8 вольта в грозе так и сделаном Но получается надо будет добавлять прово питания и пару кондёров можеит попробовать питание разделить ещё на небольшие дроссели по 100 микрогенри чсрезать вч составляющую а схема у меня питается от одной литиеионной батарейки от старого ноубука Заказал smd операционнки незнай когда придут Аналог 34119 можно срезать от старого СД атмелоовская микруха
|
| |
| |
| Ded | Дата: Пятница, 29.07.2011, 17:49 | Сообщение # 362 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (sashok1958) Уменьшить влияние сигнала tx на rx так как пики идут до 5 вольт а это многовато стандартно должно быть не более 0.8 вольта
честно говоря не въеду какие пики с таким размахом и где
о своем Кроте :по питанию чисто,при отключенной RX на 6 выходе D2 небольшой шум операционника,все никаких косяков,плата лежит в 45см от монитора под столом комп ,на столе энергосберегающая лампа и МД МОЛЧИТ как рыба
Добавлено (29.07.2011, 17:49)
---------------------------------------------
Quote (tick) Плата из Сообщения # 66
посмотрел, 7 КЗ ,обозначил красными кружками
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Пятница, 29.07.2011, 17:50 |
| |
| |
| tick | Дата: Пятница, 29.07.2011, 18:03 | Сообщение # 363 |
 Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Я их видел , просто немного подкорректировал.
Сообщение отредактировал tick - Пятница, 29.07.2011, 18:05 |
| |
| |
| Ded | Дата: Пятница, 29.07.2011, 18:05 | Сообщение # 364 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| делайте SMD много плюсов
выслушай всех,но сделай по своему
|
| |
| |
| tick | Дата: Пятница, 29.07.2011, 18:11 | Сообщение # 365 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Я хочу теже детали перепаять , с новыми боюсь опять придётся настраивать .
|
| |
| |
| Ded | Дата: Пятница, 29.07.2011, 18:16 | Сообщение # 366 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| а какие там настройки могут быть по деталям
выслушай всех,но сделай по своему
|
| |
| |
| tick | Дата: Пятница, 29.07.2011, 18:26 | Сообщение # 367 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Игрался с : C2; R9; R5; R7; .
|
| |
| |
| Ded | Дата: Пятница, 29.07.2011, 18:45 | Сообщение # 368 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| R7 при настройке можно заменить переменным а потом запаять нормальный,C2 R9 зачем трогать к D1 нет замечаний вместо R5 можно поставить несколько резисторов и SMD переключатель если вам это нужно,жарил я плату лампой фаза как вкопаная так что не так все страшно как кажется
выслушай всех,но сделай по своему
|
| |
| |
| Ded | Дата: Пятница, 29.07.2011, 21:44 | Сообщение # 369 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline

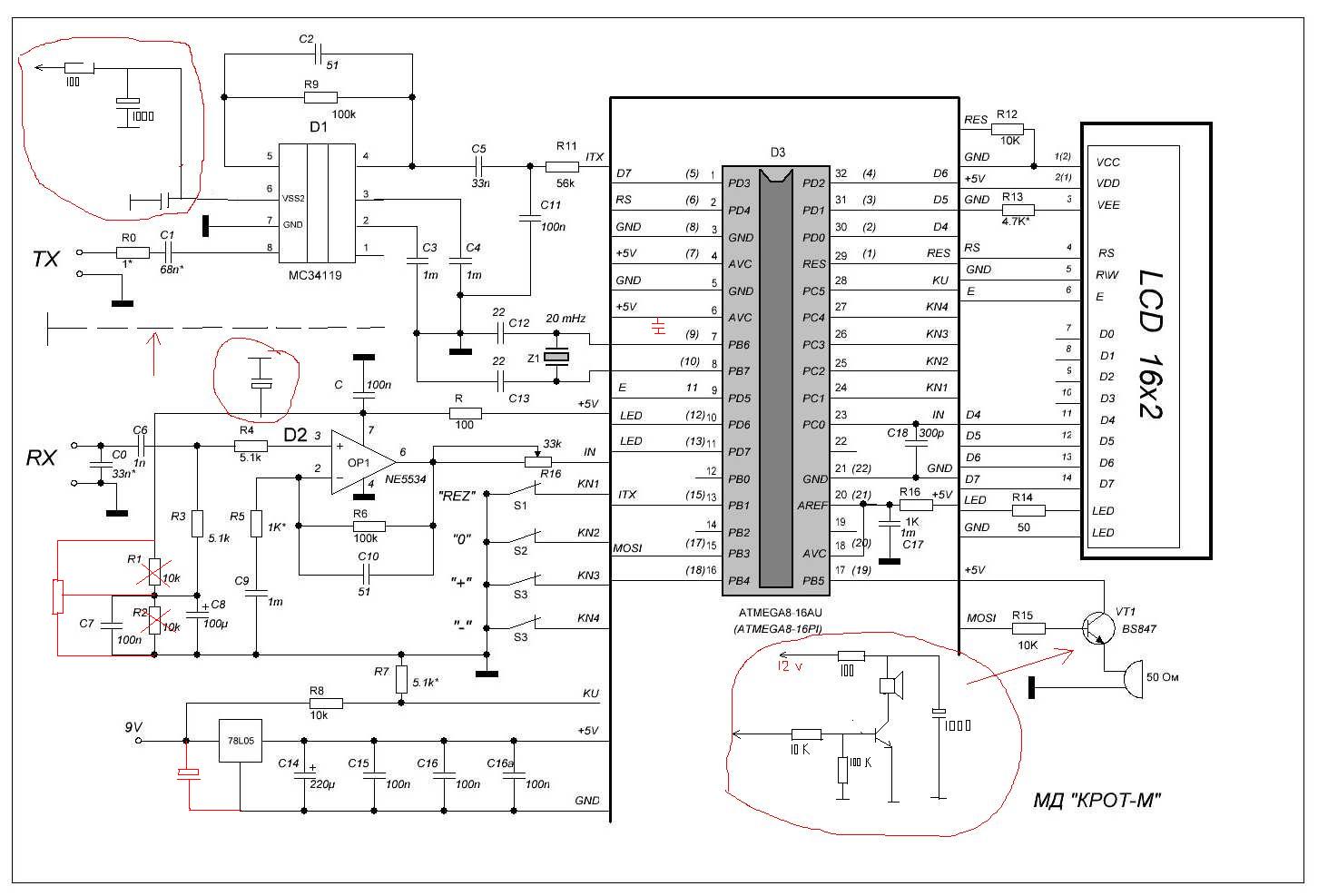

| изменения ,может по этому нет глюков ,до КРЕНки электролит он нужен особенно тем кто использует батарейки,6 батареек это 7 контактов а они не идеальные поверьте
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Суббота, 30.07.2011, 12:33 |
| |
| |
| tick | Дата: Воскресенье, 31.07.2011, 00:24 | Сообщение # 370 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Сегодня попробовал крота в деревне -это лучшее из того что я собирал (это при том что у меня на плате отсутствует экран).Металл определяется достаточно точно (алюминий можно точно отличить от меди).Если решить вопрос с индикацией процента ухода фазы ,то этому девайсу цены небудет(и плевать на тех кто говорит что схема заведомо не рабочая ,пусть скрипят зубами). Я не особо силён в теории , но я вижу результаты.
P.S пробовал греть на солнце ,влияние на плату минимально , катушка немного плывёт. Так что одназначно для него нужно кольцо.
Сообщение отредактировал tick - Воскресенье, 31.07.2011, 00:57 |
| |
| |
| AliG | Дата: Воскресенье, 31.07.2011, 00:31 | Сообщение # 371 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| вот и я о кроте такого же мнения!!!..это очень хороший прибор...а некоторые умники предпочитают терминаторы которые я считаю пройденным этапом
|
| |
| |
| Ded | Дата: Воскресенье, 31.07.2011, 00:51 | Сообщение # 372 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| tick в каком режиме работали
выслушай всех,но сделай по своему
|
| |
| |
| tick | Дата: Воскресенье, 31.07.2011, 01:29 | Сообщение # 373 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Я собрал Терминатора3 2месяца назад . 2 выхода с ним и в итоге он валяется - это прошлый век ( при всём уважении к его автору).
Добавлено (31.07.2011, 01:29)
---------------------------------------------
В режиме "D" . С "G" я пока не разобрался , почему пропадает число ВДИ.
Прошу не обращайтесь ко мне на ВЫ .
Сообщение отредактировал tick - Воскресенье, 31.07.2011, 01:50 |
| |
| |
| AliG | Дата: Воскресенье, 31.07.2011, 04:19 | Сообщение # 374 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| вди может проподать в режиме G если фаза чуть "съехала"...в режиме D и C должно не пропадать а только будет неправильно показывать....я вообще не включаю режим G...он нафиг не надо.. :D......tick я тоже в первом приборе сначала не обращал внимание в каком режиме находится мд....там на дисплее с левой стороны(в самом краю) когда переключаете режимы коротким нажатием на кнопку меню меняются буковки...почти незаметно если не вникать
Сообщение отредактировал AliG - Воскресенье, 31.07.2011, 04:36 |
| |
| |
| Grin999 | Дата: Воскресенье, 31.07.2011, 10:31 | Сообщение # 375 |
|
Лейтенант
Группа: Пользователи
Сообщений: 54
Статус: Offline
| Не,ну конечно,сделать,настроить,а главное уметь пользоваться,аналоговым мд,не каждому под силу!!!А тут прошил,не сумел настроить, перешил и порядок. Или нет,но это неважно. Добавлено (31.07.2011, 10:31)
---------------------------------------------
Главное чтобы пеликало.И ВДИ мы настраиваем на современные монеты,вди которых посредине шкалы.И это не важно,что окромя изделий с латуни,наврядли что попадется/РАЗВЕ ЧТО ПОВЕЗЕТ/,так как вди латуни посреди шкалы.ГЛАВНОЕ ПИЛИКАЕТ!!!
|
| |
| |
