| alexlychak | Дата: Пятница, 10.04.2015, 20:34 | Сообщение # 2896 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Здравствуйте. Сделал Крот-М (прошивка 12А), сбалансировал катушку (осциллограф показывает амплитуду входного сигнала 20 мВ, по встроенному вольтметру около 100 мВ. Но значения X и Y скачут жутко, где-то в пределах 100. И потому не могу настраивать дальше. Может это от неэкранированной катушки (отложил на потом)? Или оттого, что контроллер на панельке?
Пробовал загрубить чувствительность входного усилителя, не помогло.
Посоветуйте, в чем причина?
Спасибо
|
| |
| |
| янукович | Дата: Пятница, 10.04.2015, 21:08 | Сообщение # 2897 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата alexlychak (  ) Или оттого, что контроллер на панельке?
Это точно не причем. Такое можно исключить. Первое, промыть плату спиртом. Второе, попробовать "исключить помехи. Третье, отпаять разъем (вместе с проводами) и посмотреть на "ложнячки".
|
| |
| |
| alexlychak | Дата: Суббота, 11.04.2015, 06:26 | Сообщение # 2898 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Цитата янукович ( ) отпаять разъем (вместе с проводами) и посмотреть на "ложнячки"
Пытаюсь настроить в квартире, но при этом датчик кладу на картонные коробки, которые на деревянном табурете, который ставлю посредине комнаты, так что некоторые помехи возможны. Или для настройки ехать на природу?
Подозревал контроллер на панельке потому, что уже сделал несколько импульсников и в их конструкции этот фактор влияет на работу.
Значит, начинаются танцы с бубном. Сначала попробую другой контроллер (сейчас использую восстановленный при помощи «Atmega fusebit doctor» после неудачной прошивки), потом более ранние прошивки, затем впаяю контроллер без панельки, и сделаю круглый датчик. Результаты сообщу, но на это понадобится время.
Кстати, как в меню (прошивка 12А) выбирать профили? Не могу найти этого в меню.
|
| |
| |
| infern0mkd49 | Дата: Среда, 22.04.2015, 13:13 | Сообщение # 2899 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline

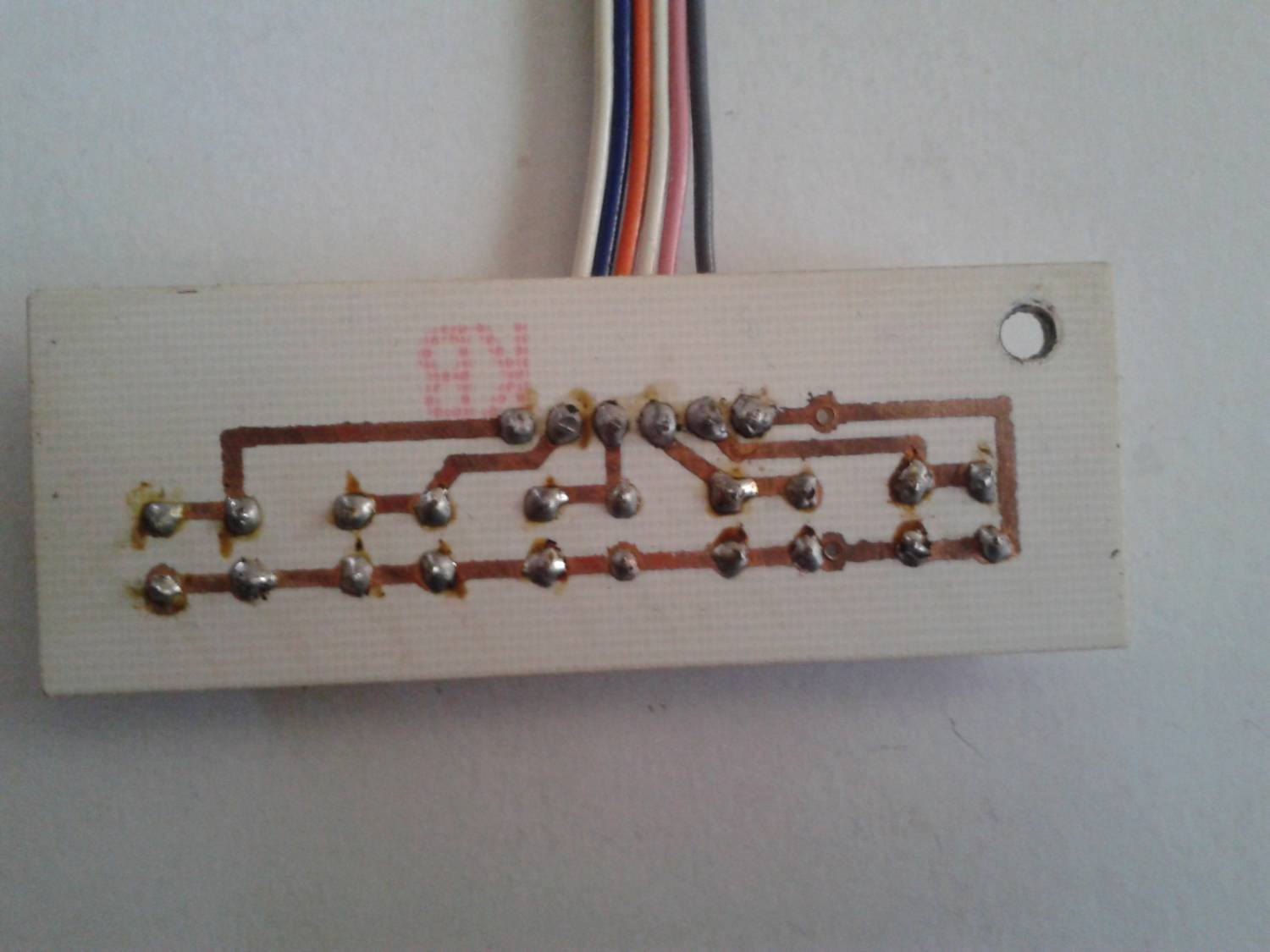

| Hi today i decide to made this detector from modified scheme , i made the modified PCB but i have problem to make the connections between LCD and PCB board, i need help to make the connections. On the control board i see 5 (testers) and 2 holes without nothing is there maybe some jmp? thanks friends
Сообщение отредактировал infern0mkd49 - Среда, 22.04.2015, 13:17 |
| |
| |
| TCB | Дата: Среда, 22.04.2015, 15:57 | Сообщение # 2900 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1916
Статус: Offline
| Цитата infern0mkd49 ( ) i have problem to make the connections between LCD and PCB board

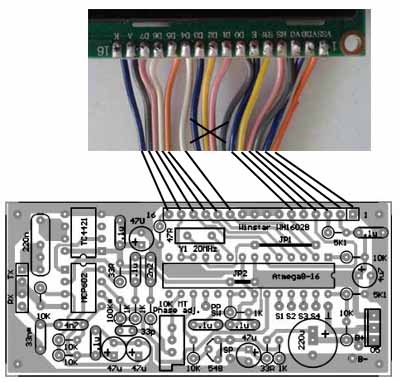

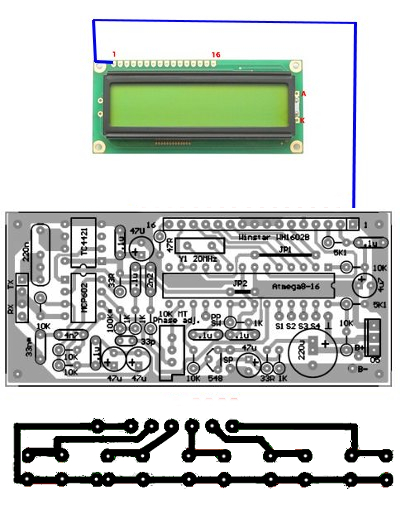

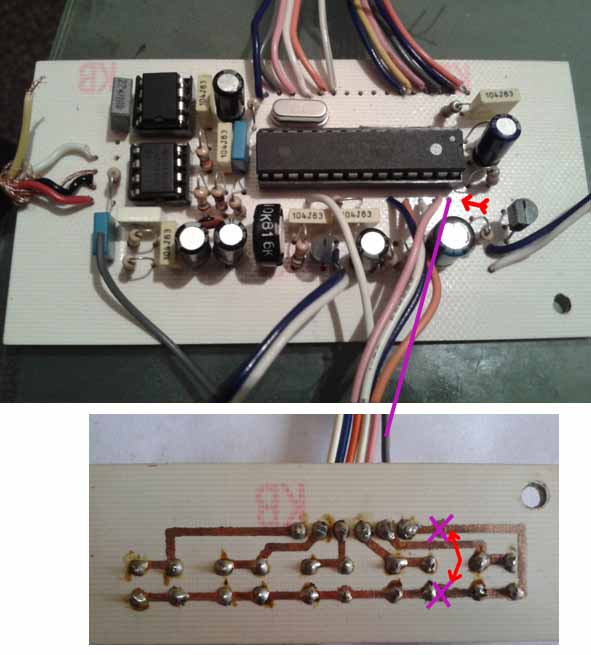

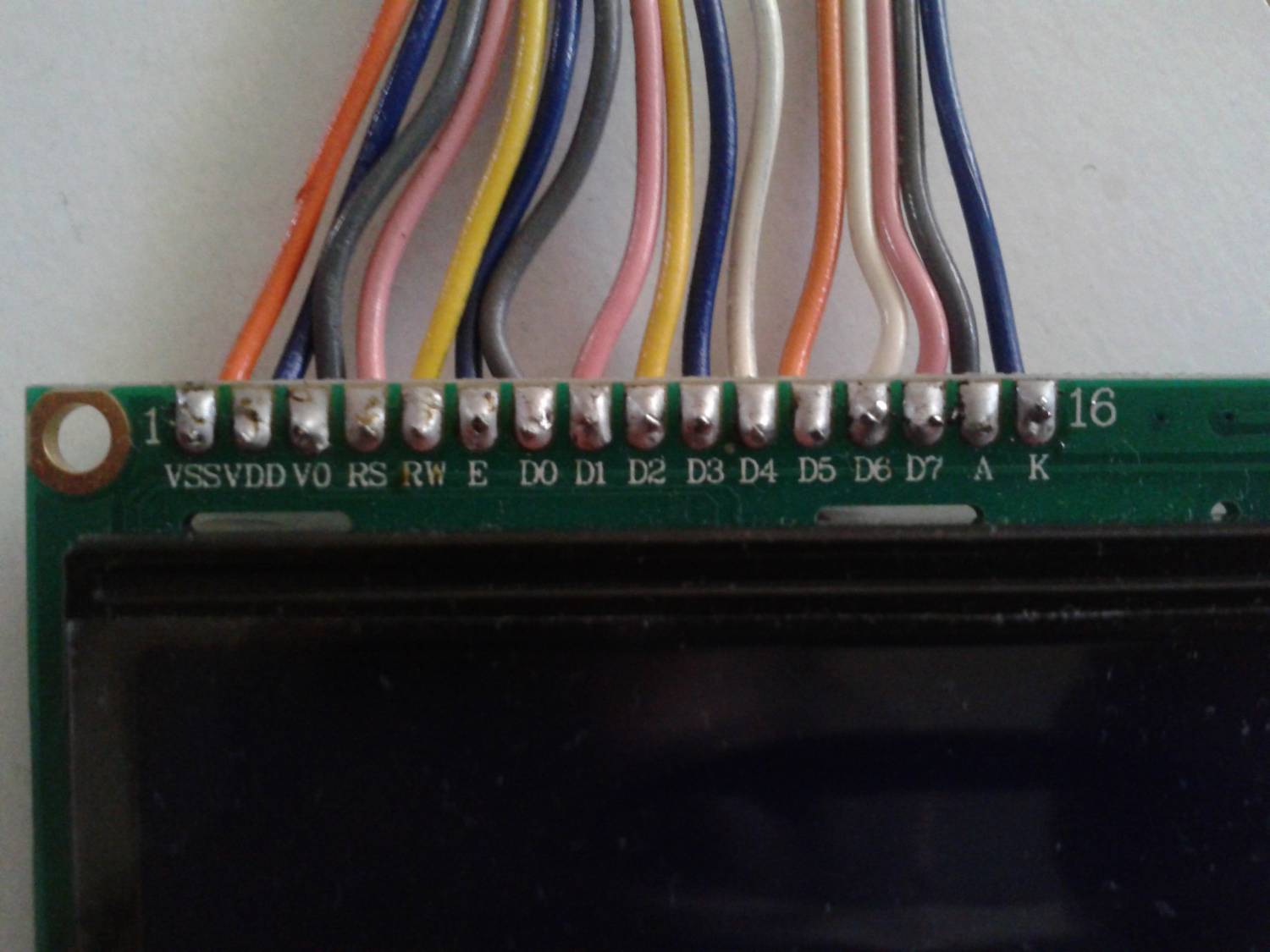

Соединить так
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| infern0mkd49 | Дата: Понедельник, 27.04.2015, 21:20 | Сообщение # 2901 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline

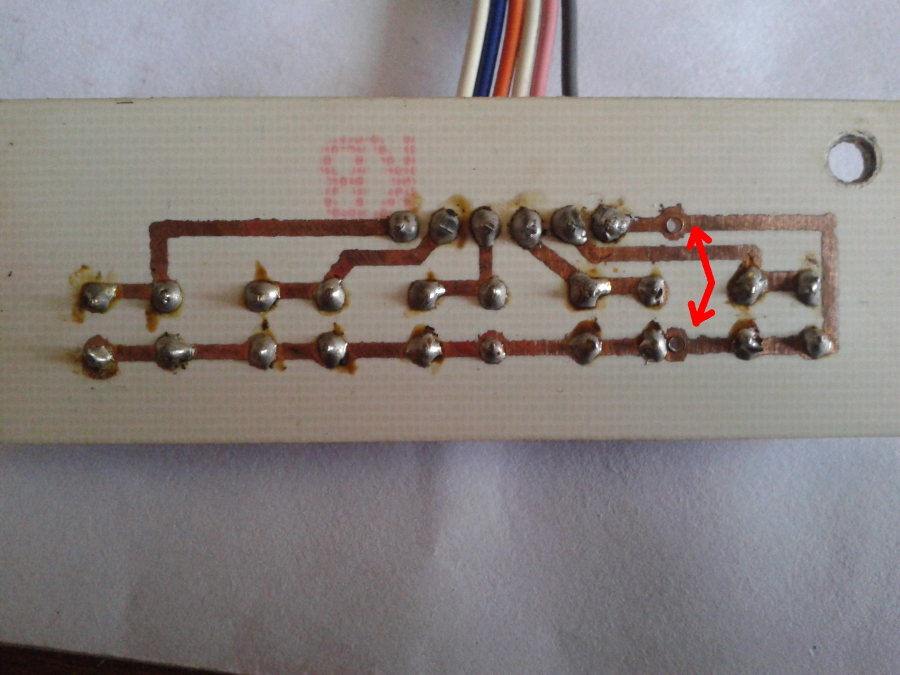

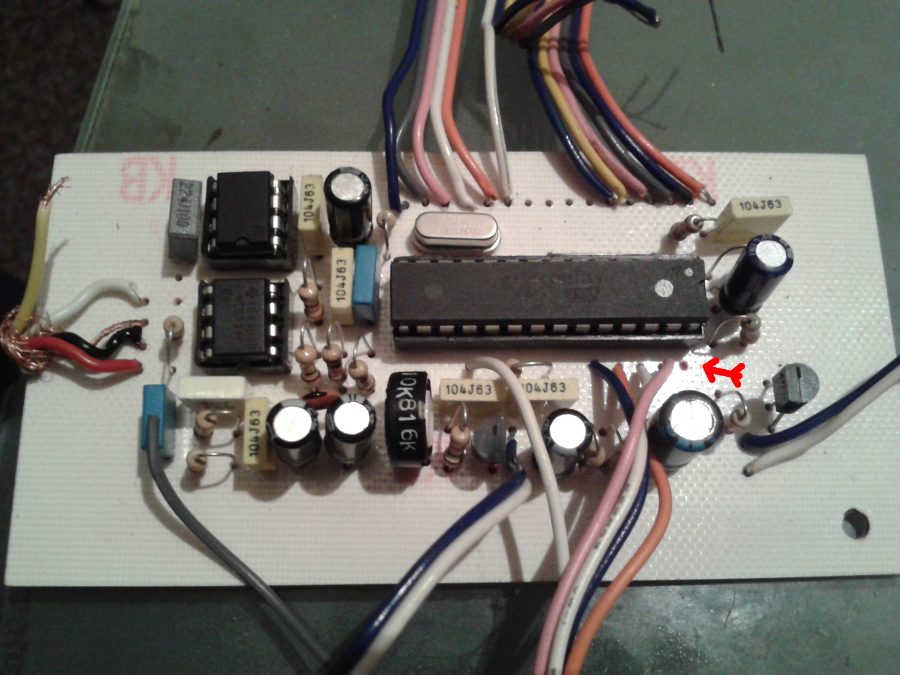

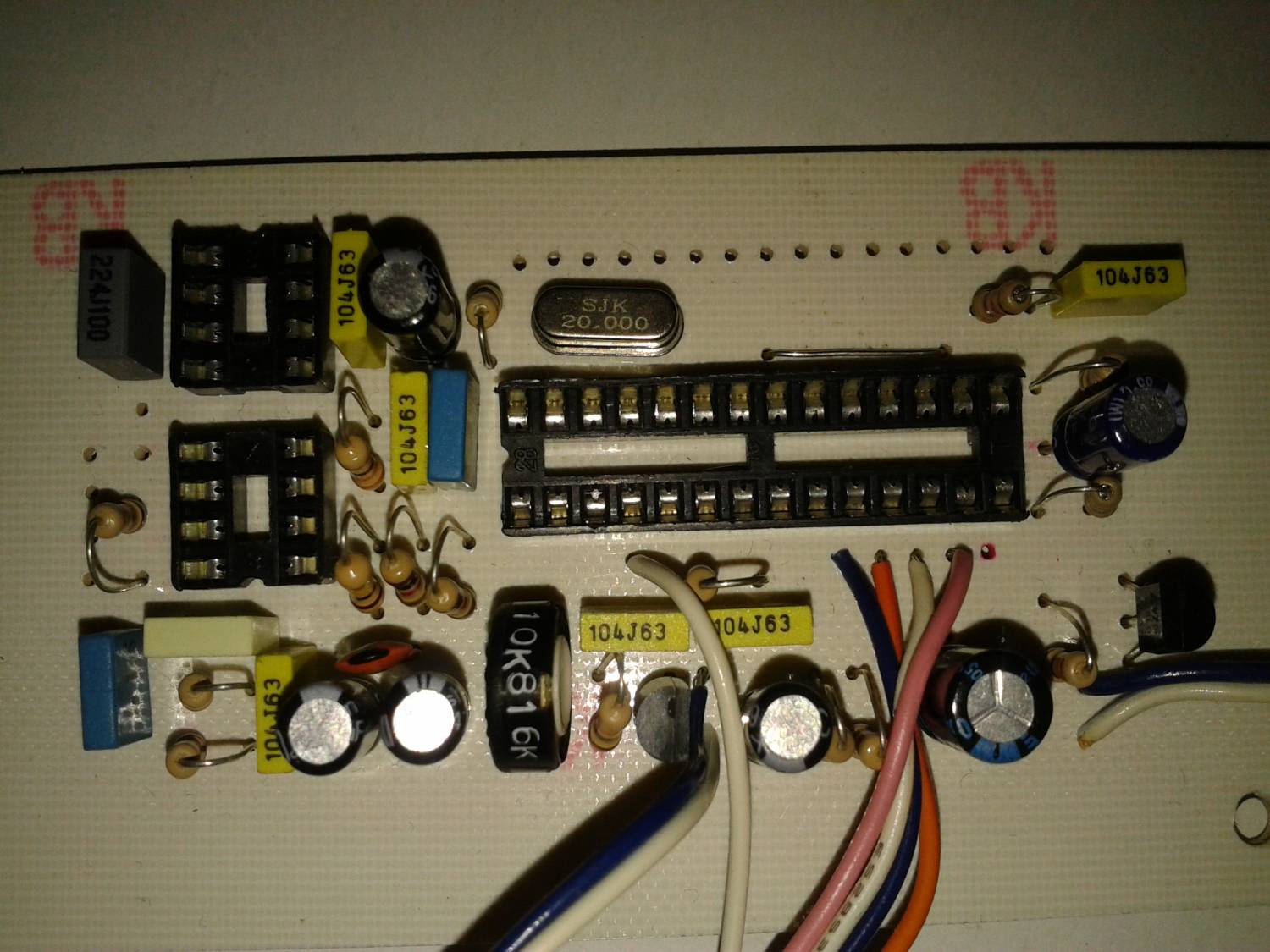

| From the regulator (78L05), the center (pin) connection where to connect ??? and on the control board i see 5 (testers) and 2 holes without nothing is there maybe some jumper or what?
without that when connect power to detector after 30 sec i got LCD-on (only light - nothing else) , on the speaker i hear only sound like phone vibration...
Сообщение отредактировал infern0mkd49 - Понедельник, 27.04.2015, 21:24 |
| |
| |
| TCB | Дата: Понедельник, 27.04.2015, 22:30 | Сообщение # 2902 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1916
Статус: Offline

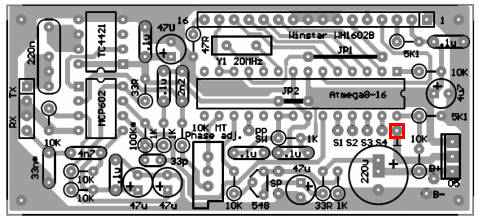

| Цитата infern0mkd49 ( ) From the regulator (78L05), the center (pin) connection where to connect ??? and on the control board i see 5 (testers) and 2 holes without nothing is there maybe some jumper or what?

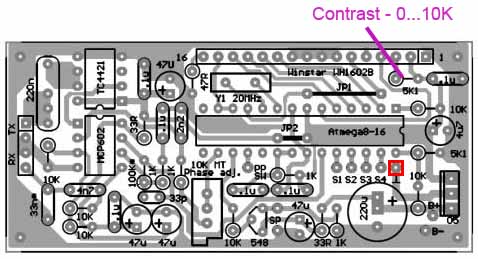

Цитата infern0mkd49 ( ) LCD-on (only light - nothing else)
Цитата infern0mkd49 ( ) on the speaker i hear only sound like phone vibration...  - не знаю
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| alexlychak | Дата: Воскресенье, 17.05.2015, 12:21 | Сообщение # 2903 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Цитата alexlychak ( ) Сначала попробую другой контроллер (сейчас использую восстановленный при помощи «Atmega fusebit doctor» после неудачной прошивки), потом более ранние прошивки, затем впаяю контроллер без панельки, и сделаю круглый датчик. Результаты сообщу, но на это понадобится время.
2. Прошивка 10-й версии не помогла.
3. Датчик "Кольцо" картины не изменил. Правда, свести меньше 600 мВ пока не получилось, но еще до конца не залил, есть возможность немного улучшить. Или вернуться к DD датчику
|
| |
| |
| янукович | Дата: Воскресенье, 17.05.2015, 14:58 | Сообщение # 2904 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| Цитата alexlychak ( ) 3. Датчик "Кольцо" картины не изменил. Правда, свести меньше 600 мВ пока не получилось, но еще до конца не залил, есть возможность немного улучшить. Или вернуться к DD датчику
Попробуйте поменять концы на одной из обмоток, или "добалансировать" датчик при помощи небольшого куска феррита, или монетки.
|
| |
| |
| alexlychak | Дата: Понедельник, 18.05.2015, 07:59 | Сообщение # 2905 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Цитата янукович ( ) Попробуйте поменять концы на одной из обмоток, или "добалансировать" датчик при помощи небольшого куска феррита, или монетки.  Зря менял контроллер, прошивку, и выбросил почти хороший датчик.
Пытаясь добалансировать датчик, подключился осциллографом на вход усилителя. И обнаружил там синусоиду, модулированную частотой 13,3 МГц амплитуда около 20мВ (период 0,075 мкС, не исключаю, что на последнем пределе осциллографа большая погрешность и там на самом деле 20 МГц). Причем если подключить "землю" до дросселя, амплитуда в два раза меньше. Не долго думая, в порядке эксперимента, подключил к ногам питания усилителя кондер 100 мкФ, и, о чудо!, ЗАРАБОТАЛО! Даже с не до конца сбалансированной катушкой (по внутреннему вольтметру напряжение "холостого хода" больше 1000 мВ) работает, металлы различает.
Но при реакции на черный металл столбик гистограммы растет, а звука нет. И на консервную банку реагирует сначала как на цветной, если поднести ближе - как на черный. Может, надо как-то поточнее настроить фазы подстроечным резистором?
|
| |
| |
| AliG | Дата: Воскресенье, 07.06.2015, 01:20 | Сообщение # 2906 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| металлоискателей Крот-М у меня собрано 4 штуки..один оставил себе и я скажу на сто процентов что это рабочий прибор....я уменьшил ток...ловит монету с 20 см..но стабильный.....есть клон он ищет чермет..........есть крот он ловит всё и всё он ловит гоооораздо с большей глубины ...цена по деньгам одинакова(ну дисплей надо купить) а вот разница вас обрадует...советую собрать его...щас собираю крот2..незнаю что за аппарат..жду некоторые детальки из инет магазина..в загашниках ат нефиг делать нашёл две атмеги8..на первой собрал универсальный прибор(схема с этого сайта) вторую атмегу прошил кротом потому что даже если вы его соберёте плохо... ловить он будет горааааздо лучше чем импульсник..поверте..!!..тем более тема сама по себе не закрыта а это значит что автор прибора возможно внесёт в будущем какие то изменения....да и участники форума помогут...примером того служит хороший человек под ником ЯНУКОВИЧ!
|
| |
| |
| Бэрик | Дата: Воскресенье, 21.06.2015, 13:08 | Сообщение # 2907 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Здравствуйте. Скажите пожалуйсто в этой схеме конденсаторы 1 мкф или 0.1 мкф. Сам сомневаюсь. Опыта мало.
|
| |
| |
| TCB | Дата: Воскресенье, 21.06.2015, 13:18 | Сообщение # 2908 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1916
Статус: Offline
| Цитата Бэрик ( ) конденсаторы 1 мкф или 0.1 мкф
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Бэрик | Дата: Воскресенье, 21.06.2015, 13:24 | Сообщение # 2909 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Спасибо.
|
| |
| |
| alexlychak | Дата: Пятница, 11.09.2015, 12:59 | Сообщение # 2910 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Здравствуйте. Есть ли методика точной настройки фазы, например, с помощью двухлучевого осциллографа? А то "на глаз" получается не очень - если на медь настроить нормально (по ВДИ), то черный металл отсекается как грунт. Хотелось бы добиться параметров, как написал AliG :Цитата AliG ( ) есть клон он ищет чермет..........есть крот он ловит всё и всё он ловит гоооораздо с большей глубины
Спасибо.
|
| |
| |
|
|
