| батМилен | Дата: Воскресенье, 24.04.2016, 08:58 | Сообщение # 2926 |
 Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Спосибо большое!
|
| |
| |
| Piton | Дата: Понедельник, 23.05.2016, 13:34 | Сообщение # 2927 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline

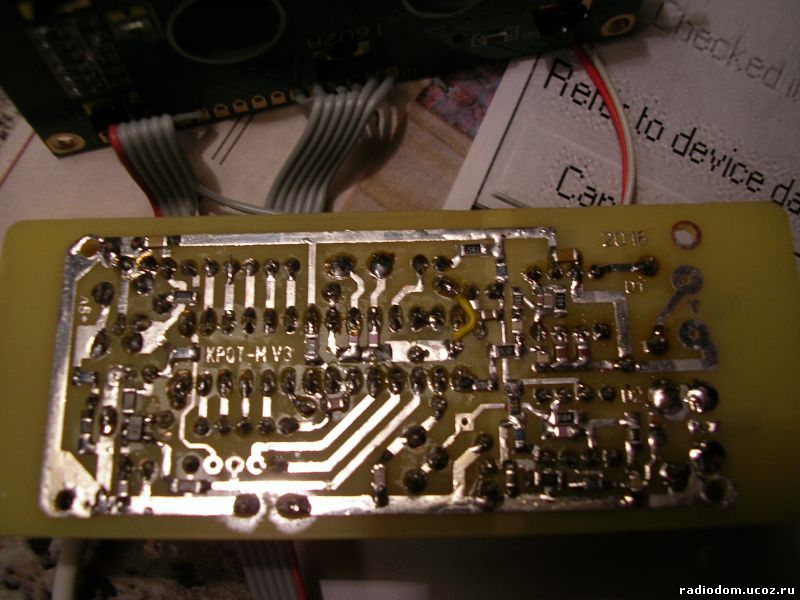

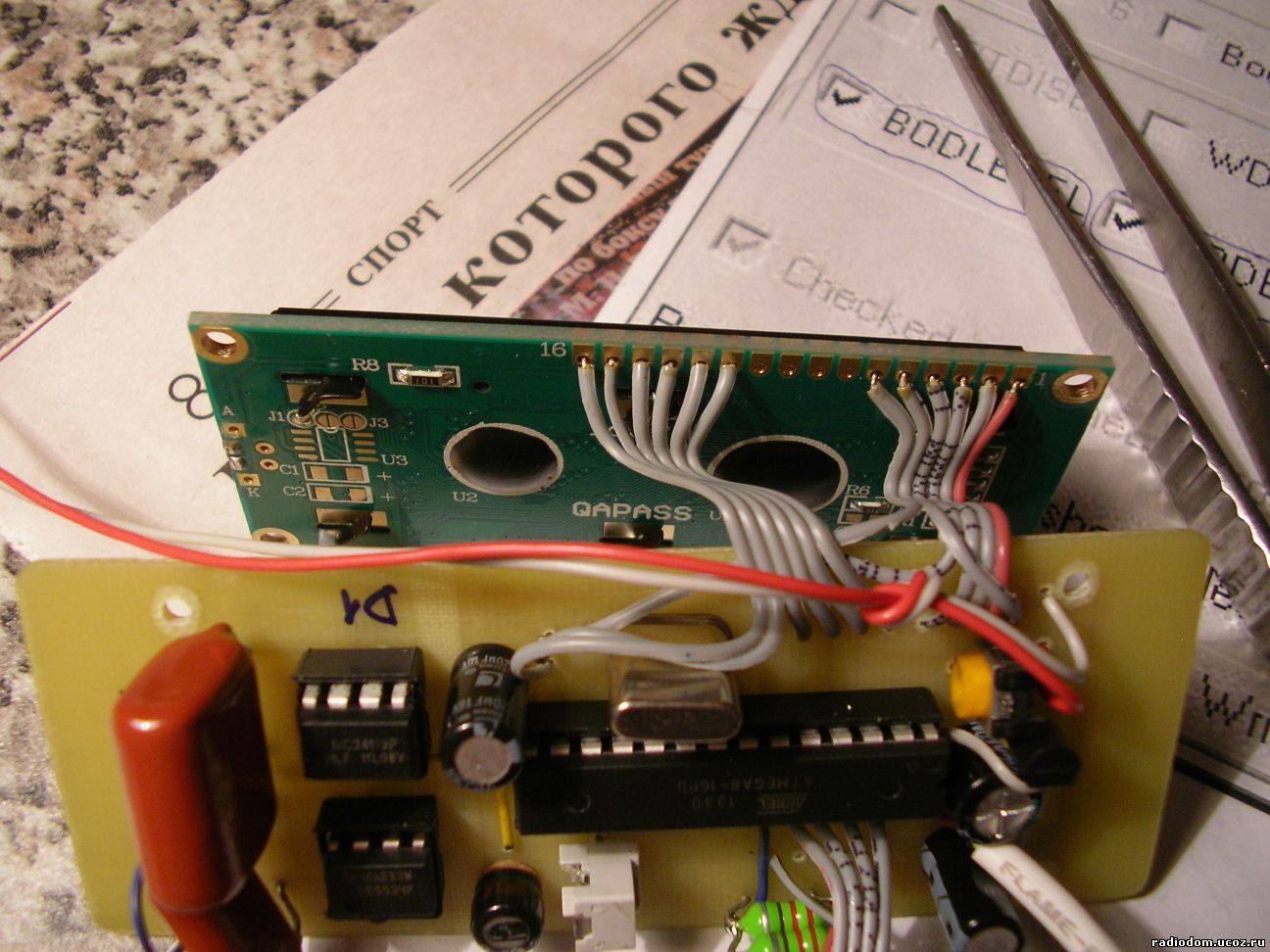

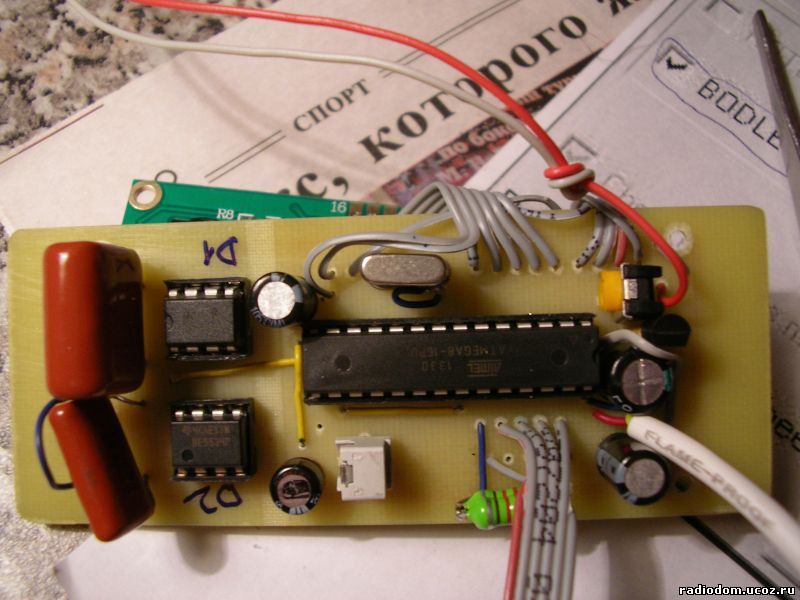

| Добрый день. Если кому надо, могу предложить спаянную плату 1-го "Крота" ввиду покупки набора для 2-го. На плате есть всё, кроме контроллера и дисплея.
|
| |
| |
| 192289 | Дата: Вторник, 14.06.2016, 22:10 | Сообщение # 2928 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| янукович, Добрый вечер, нет напряжения на выводах передающей катушки,то есть сигнала видимо с 15 ноги микроконтроллера на 4 ногу 34119(микросхему менял),может конечно руки кривые...Собирал по этой схеме.
|
| |
| |
| янукович | Дата: Среда, 15.06.2016, 04:10 | Сообщение # 2929 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| 192289, если нет катушки (контура), резонанса, то и напряжения не будет.

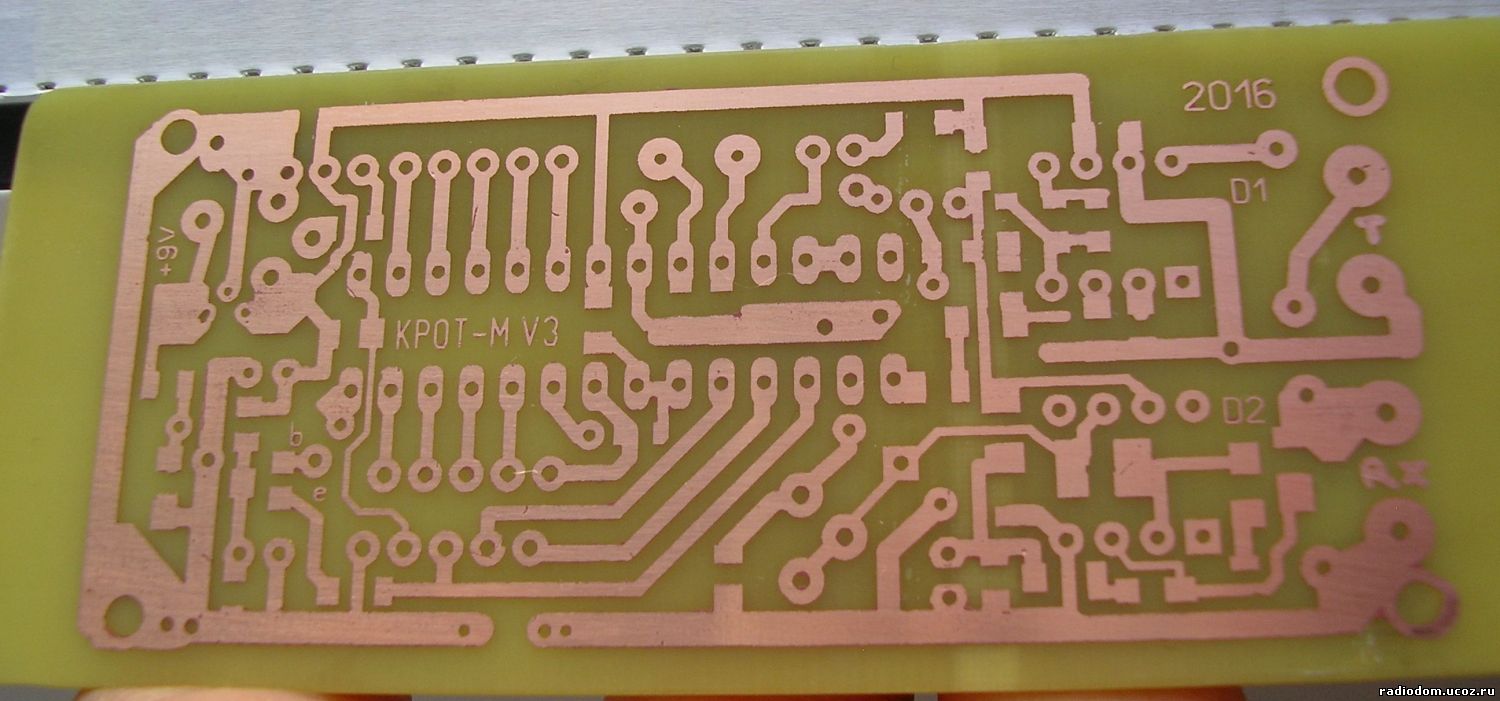

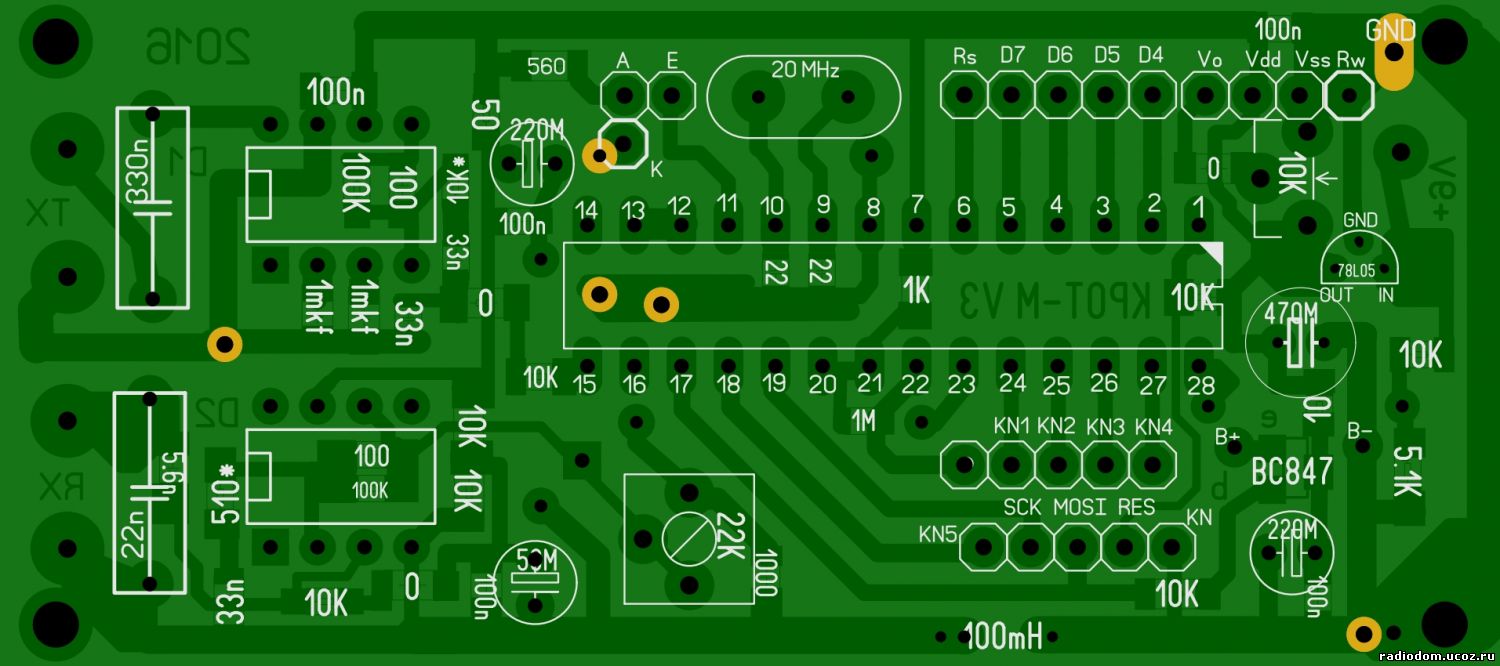

П.С. Посмотрел печатную плату, она сильно устаревшая. Распечатайте с главной страницы, все проверьте, качество печатки, пайки, питание, соответствие номиналов и тогда будет толк.
|
| |
| |
| 192289 | Дата: Среда, 15.06.2016, 08:33 | Сообщение # 2930 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Спасибо,а нет нового варианта в дипе?
|
| |
| |
| finkgn | Дата: Воскресенье, 26.06.2016, 08:39 | Сообщение # 2931 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| 192289, собери по моей(в смысле авторская под себя редактированная) точно рабочая, в деревне весь металлолом собрал.
https://yadi.sk/d/83PFWYgysnuuj
|
| |
| |
| dtizav | Дата: Пятница, 19.08.2016, 11:12 | Сообщение # 2932 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Проблема с дисплеем, один раз запустился и все! Сейчас вся верхняя строка засвечена и на выводе D5(3 вывод мк) напряжение в 4,9 вольта. Это нормально или контроллер вылетел? по звуку работает, на кнопки реагирует, подключать другой дисплей пока не стал, смутило напряжение на этом выходе.....
Сообщение отредактировал dtizav - Пятница, 19.08.2016, 11:57 |
| |
| |
| TCB | Дата: Пятница, 19.08.2016, 12:25 | Сообщение # 2933 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата dtizav (  ) на выводе D5(3 вывод мк) напряжение в 4,9 вольта
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| dtizav | Дата: Пятница, 19.08.2016, 12:35 | Сообщение # 2934 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Да, проц на панельке! там все проверено не раз, вот напряжения на мк без дисплея (2)D4-0.2 (3)D5-4.78 (4)D6-0.2 (5)D7-0.18 подозреваю что 3 нога мк вылетела и унесла за собой дисплей..... без мк там 4,5в.... остальные 0,2 и без дисплея аналогично (((
Сообщение отредактировал dtizav - Пятница, 19.08.2016, 12:55 |
| |
| |
| TCB | Дата: Пятница, 19.08.2016, 13:33 | Сообщение # 2935 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата dtizav ( ) без мк там 4,5в.... остальные 0,2 и без дисплея аналогично
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| dtizav | Дата: Пятница, 19.08.2016, 13:56 | Сообщение # 2936 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

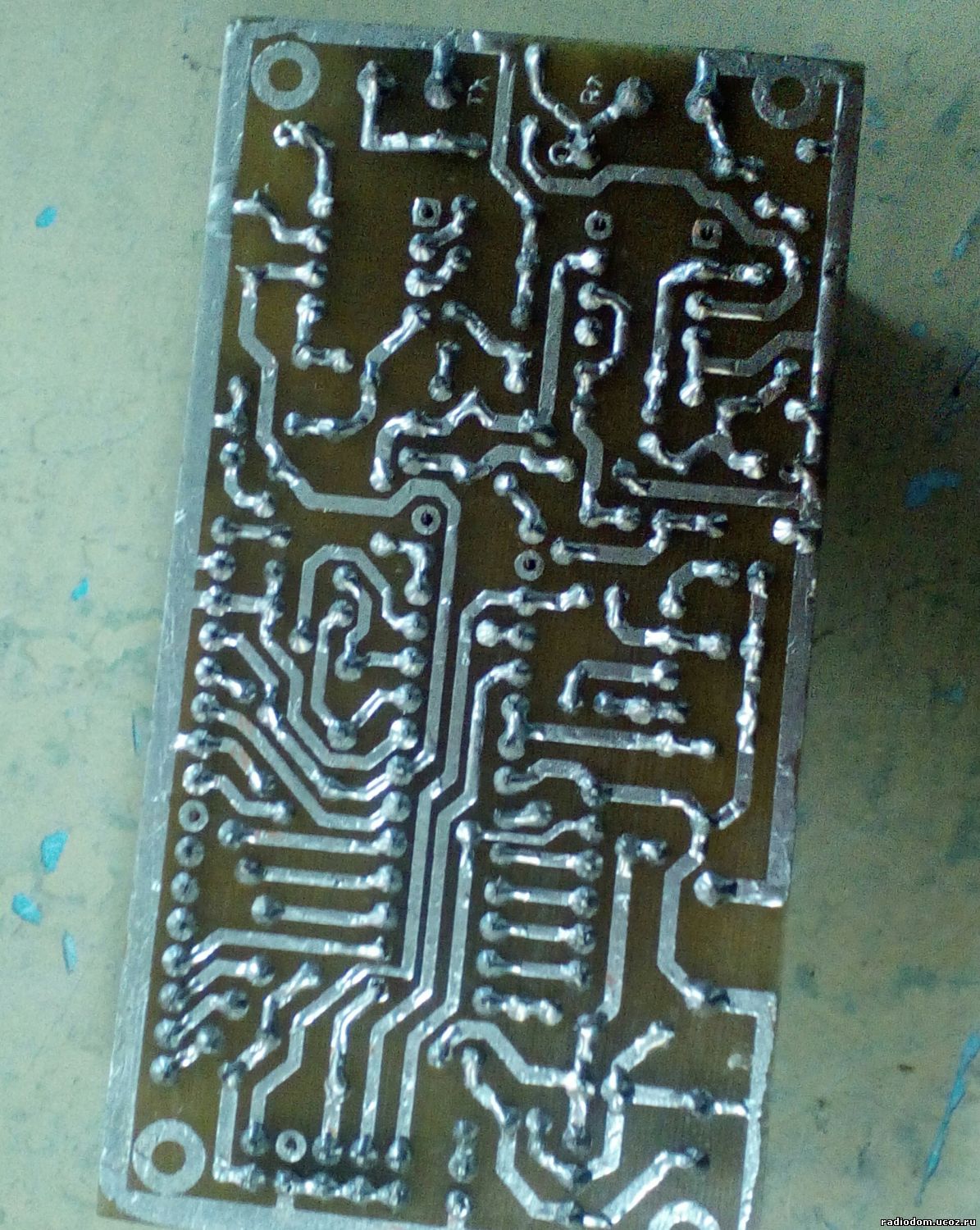

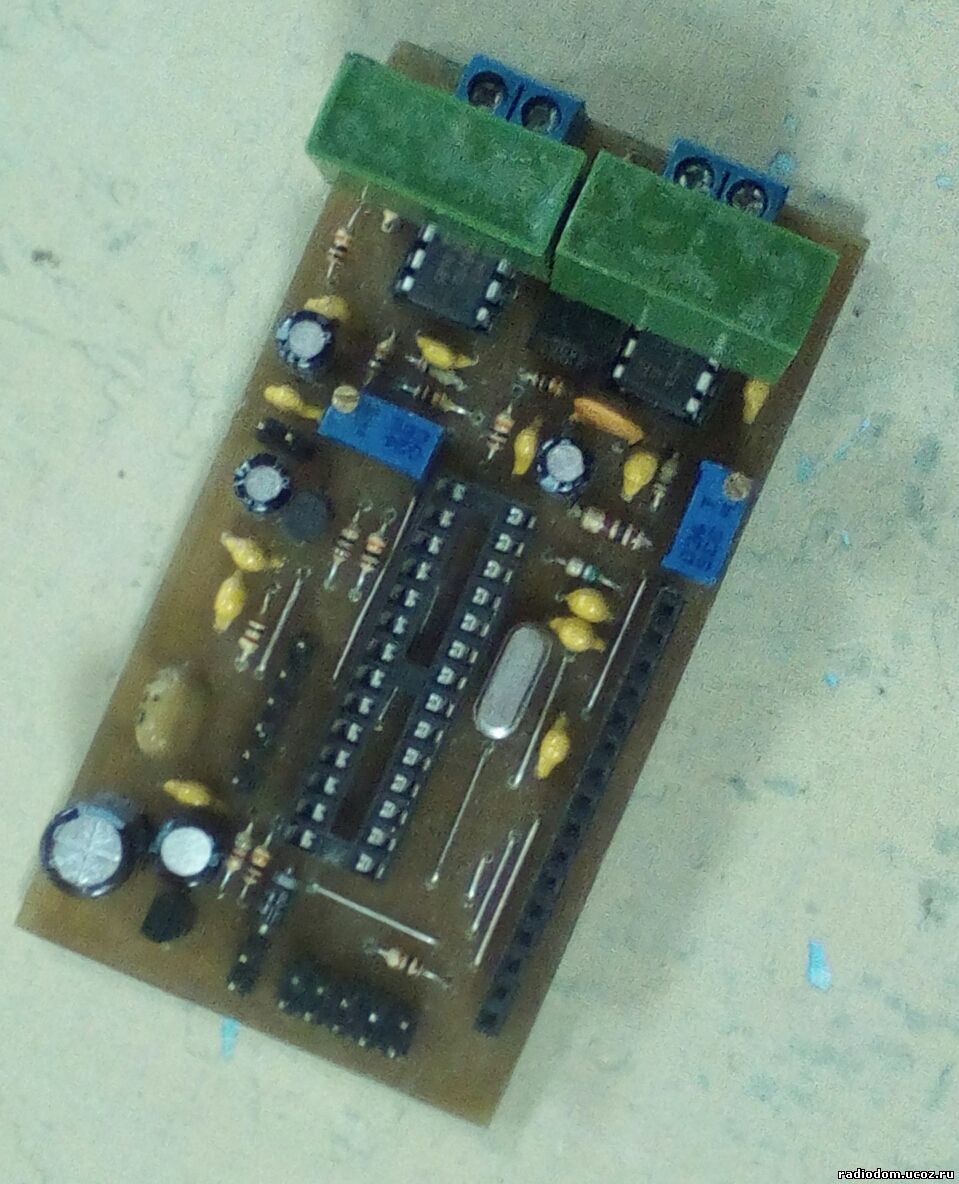

| нет не так, плата новая, под SMD и DIP микросхемы, напряжение только когда мк в панельке, еще проверял так! вытащил проц, подключил дисплей и там тоже 4,5вольта.... Добавлено (19.08.2016, 14:56)
---------------------------------------------
сейчас прошил новый проц, поставил без дисплея и такая же ерунда  как я понимаю нам цифровые выводы и не должно там быть 4,5вольта
|
| |
| |
| янукович | Дата: Пятница, 19.08.2016, 15:53 | Сообщение # 2937 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| dtizav, если все вначале работало, а потом резко перестало, то осмелюсь предположить, что что-то на плате отвалилось, перегорело, законтачило... Предлагаю печятку отмыть хорошенько спиртом, проверить контакты, пайки, просмотреть под лупой и все перемерять.
|
| |
| |
| TCB | Дата: Пятница, 19.08.2016, 18:17 | Сообщение # 2938 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата dtizav ( ) напряжение только когда мк в панельке, еще проверял так! вытащил проц, подключил дисплей и там тоже 4,5вольта....
И что то то ли я сегодня такой непонятливый, то ли вы не внятно пишете, но не все понимаю.
Давайте так:
- вынули мк и дисплей - какое напряжение на дороке
- поставили один мк - -"-
- поставили один дисплей - -"-
Тогда будет понятно.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| dtizav | Дата: Пятница, 19.08.2016, 21:23 | Сообщение # 2939 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| решился на замену дисплея, все заработало  в итоге было то что на порту D5 дисплея шло 4,5вольта, теперь другая проблема в меню настроек всего два режима (захожу с зажатой кнопкой "+" при включении) как в описании настройки(думаю этого достаточно), но по описанию работы пунктов больше, по кнопке "реж" при работе переходит только в настройку шкалы дискриминации (Прошивка 12В) И еще вопрос, прошивал программатором USBASP, шил программой AVRDUD, вроде все прошилось, фьюзы выставил как надо, но теперь он не видит проц  сменить прошивку не могу..... и так уже третий контроллер Добавлено (19.08.2016, 22:23)
---------------------------------------------
Еще вопросик, без осциллографа свести катушки можно? Добавлено (19.08.2016, 22:23)
---------------------------------------------
катушка DD
|
| |
| |
| TCB | Дата: Суббота, 20.08.2016, 00:54 | Сообщение # 2940 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата dtizav ( ) И еще вопрос, прошивал программатором USBASP, шил программой AVRDUD, вроде все прошилось, фьюзы выставил как надо, но теперь он не видит проц sad сменить прошивку не могу..... и так уже третий контроллер
По остальным вопросам ничего подсказать не могу - уже абсолютно забыл что там к чему
