| Leon666 | Дата: Вторник, 20.03.2012, 19:48 | Сообщение # 1756 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (Andrew) Еще вариант взять фазовращатель из "Терминаторов" и просто и согласовывать не надо.
На этом наверное пока и остановлюсь.Спасибо за помощь!
|
| |
| |
| blondin4514 | Дата: Среда, 21.03.2012, 23:45 | Сообщение # 1757 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Доброго всем времени суток! Может повторюсь! Прошу вашей помощи так как с резонансным датчиком кольцо на вы. До этого мной были собраны и настроены такие приборы как: клон-пи, шанс, терминатор-4. Намотал ТХ-80вит D-0.33 C-47n F-11350Гц переменка 30в в резонансе и падает 100м.в. за 1 секунду до 19.8в. в чем может быть косяк? RX-250вит. D-0.12 C-13.5n F-10350Гц переменка 0.200м.в. После того как настроил резонанс на ТХ, С1 заменил на 20ом частоту генератора понизил на 1КГц и разнёс катушки на 30см подбором С0 добился максимальной амплитуды в контуре РХ на осциллографе не подключая его к прибору. Какой кабель(провод) порекомендуете для подключения датчика? Добавлено (21.03.2012, 23:45)
---------------------------------------------
Рх и ТХ настраивал на универсальном приборе.
|
| |
| |
| янукович | Дата: Четверг, 22.03.2012, 07:07 | Сообщение # 1758 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Вся методика настройки датчика, находится на главной странице. А то, что у вас на ТХ, очень похоже на межвитковое замыкание, или болтаются (не проклеенные) витки. Промажьте и умотайте обмотку, а тогда произведите замеры. Относительно кабеля, то ищите две жилы каждая в своем (изолированном) экране. Удачи.
|
| |
| |
| Ded | Дата: Четверг, 22.03.2012, 18:08 | Сообщение # 1759 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
|

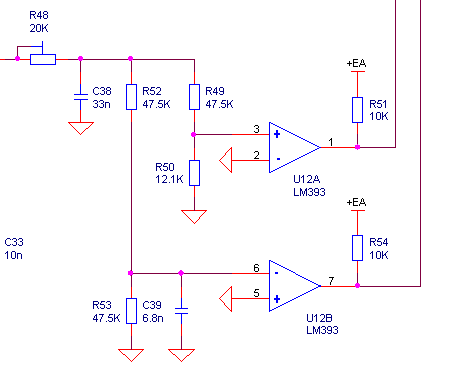

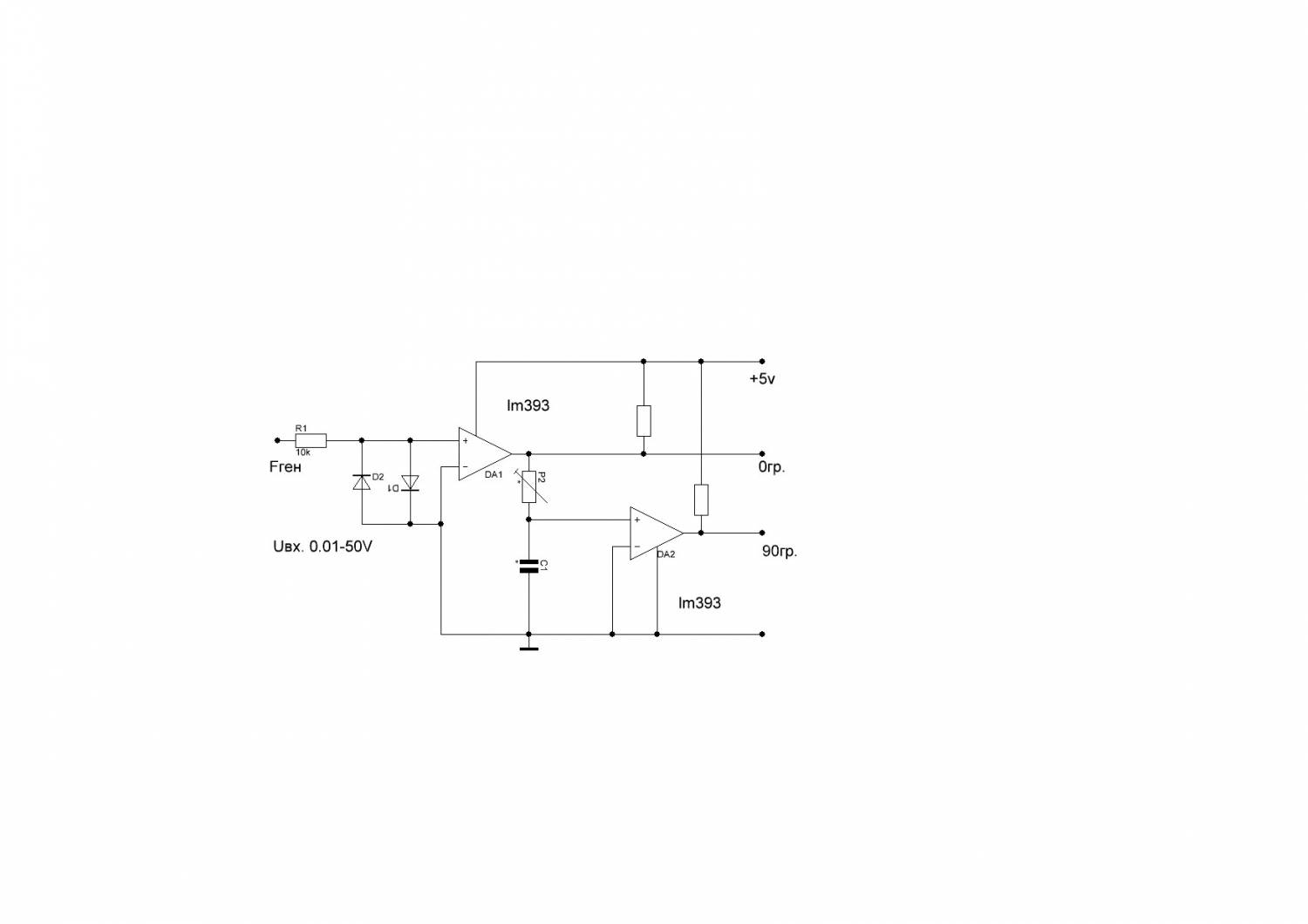

а если так ?
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Четверг, 22.03.2012, 18:22 |
| |
| |
| Andrew | Дата: Четверг, 22.03.2012, 18:50 | Сообщение # 1760 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Можно и так, только нужно под одно полярное питание переделать. Может использовать уже имеющиеся 2.5в?
Можно и так
|
| |
| |
| Ded | Дата: Четверг, 22.03.2012, 20:01 | Сообщение # 1761 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) только нужно под одно полярное питание переделать
питается от +5В,подавал на вход 40В (с катушки Крота) на выходе 5В
такое включение компаратора (0гр.) применил в измерителе фазы на ттл микросхемах,замечаний нет
фазовращателем 90гр. правда не занимался,некогда собрать макет, а в симуляторе не интересно
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Четверг, 22.03.2012, 20:17 |
| |
| |
| Leon666 | Дата: Четверг, 22.03.2012, 20:15 | Сообщение # 1762 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Вариант от Deda интересный,но что-то смущает,на выходе размах соответствует ТТЛ уровням?
Сообщение отредактировал Leon666 - Четверг, 22.03.2012, 20:27 |
| |
| |
| Q29 | Дата: Четверг, 22.03.2012, 20:37 | Сообщение # 1763 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Здравствуйте.
Хочу спросить - у меня на индикаторе появляются значки "#", но нет при этом звука - так и должно быть?При каком количестве значков "#" звук должен появляться?Прошивка 0.7F.
Аналоговая и цифровая земли через 10 омный резистор соединены?
|
| |
| |
| Leon666 | Дата: Четверг, 22.03.2012, 21:53 | Сообщение # 1764 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (Q29) Аналоговая и цифровая земли через 10 омный резистор соединены?
Лучше через дроселек,10-20 мкгн (можно взять со старой материнки)
|
| |
| |
| Andrew | Дата: Пятница, 23.03.2012, 02:23 | Сообщение # 1765 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Ded) некогда собрать макет а в симуляторе не интересно
А как без макета. Как мне кажется ваша схема работать не будет, 393 компараторам нужно среднюю точку сделать или взять микросхемы которые по входу от 0 работают. А симуляторы это не то...
Quote (Q29) у меня на индикаторе появляются значки "#", но нет при этом звука
В принципе должен быть звук. А если два значка то есть звук? А прошивку берите для начала лучше 07.
|
| |
| |
| Q29 | Дата: Пятница, 23.03.2012, 08:19 | Сообщение # 1766 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Понял, спасибо.
Звука нет даже при всех "#"(приближаю цель к катушке), потом идет перегрузка(цель вплотную к катушке, все "#" становятся темными) и только тогда звук низкого тона появляется.
|
| |
| |
| янукович | Дата: Пятница, 23.03.2012, 08:29 | Сообщение # 1767 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Так это у Вас фаза неправильно выставлена.
Попробуйте в "меню", в разделе где выставлена частота и значения Х и Y переключить фазу кнопкой "0".
Сообщение отредактировал янукович - Пятница, 23.03.2012, 08:47 |
| |
| |
| Q29 | Дата: Пятница, 23.03.2012, 13:52 | Сообщение # 1768 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Да, похоже на то.
Еще хотел спросить - какое, примерно, число витков (для диаметра готовой DD катушки 28см) у нерезонансной приемной катушки?
Раньше цифра проскакивала, но я не могу найти. Или по принципу "витками катушку не испортить" намотать витков 300?
Код безопасности на каждое сообщение - это нечто, чувствую себя агентом какой-то разведки.
|
| |
| |
| янукович | Дата: Пятница, 23.03.2012, 14:11 | Сообщение # 1769 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| 300 много будет. Мотайте 150-160... Проводом 0.2-0.22мм.
|
| |
| |
| Leon666 | Дата: Пятница, 23.03.2012, 16:50 | Сообщение # 1770 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Смотря какой датчик - резонанс или нерезонанс.На резонанс 150-160 хватит,а на нерезонанс 250 ПЭв 0,15,лучше ПЭЛШО
(пропитывается лучше,межвитковая меньше)
|
| |
| |
