по схеме
|
|
| Andrew | Дата: Понедельник, 19.03.2012, 23:29 | Сообщение # 1726 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Leon666) снять с катушки ТХ ральный сигнал и через резистивный делитель и порт закинуть в обработку
Не поленюсь и предложу третий раз взять в руки осциллограф и посмотреть, где больше (гораздо) плывет фаза.
Quote (Leon666) Ну во первых дело не в раскачке ТХ,а в конструктивной нестабильности датчика
Вот на этом может и остановимся ?)
Если все же вы не согласны, предлагаю вам собрать схему с автогенератором, мне на выходе понадобиться два сигнала TX ттл уровня, программу подкорректирую под вас!
|
| |
| |
| Leon666 | Дата: Понедельник, 19.03.2012, 23:37 | Сообщение # 1727 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote два сигнала TX ттл уровня,
Я так понимаю противофазных?Какие порты можно будет задействовать?
|
| |
| |
| bliznecvy | Дата: Вторник, 20.03.2012, 00:34 | Сообщение # 1728 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (Andrew) Вы предлагаете в качестве эталона воздух, в принципе это возможно, но опять таки что делать если катушка хорошо сведена (отношения не видно) или например в следствии температурного воздействия произошел переворот фазы...
Andrew, речь не идет о идеале или форсмажоре. Речь о коррекции (калибровке) измереных величин X-Y (а они обязательно будут иметь место в несовершенной системе) по воздуху в уже более менее настроеном комплексе.
Спасибо за внимание.
|
| |
| |
| ewstep | Дата: Вторник, 20.03.2012, 01:29 | Сообщение # 1729 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Так домодифицируемся до Крото-Суслика

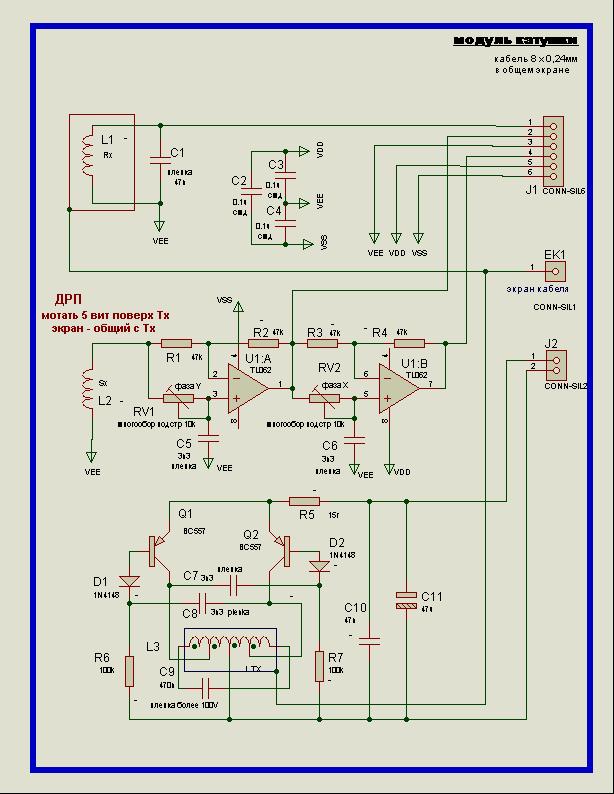

А всетаки, теоретически - на сколько реально подправить текущую программу Крота, чтобы применить с ним вот такую катушку ( вложение ниже) ?
В данной катушке встроен автогенератор ( хотя без проблем вместо него можно поставить усилитель Тх на МС34119 с задающей частотой от контроллера как это сделано у Крота), датчик излучаемого поля Тх (ДРП - датчик реального поля - источник синхронизации, учитывающий плавание фазы полностью всего передающего тракта), два фазовращателя, уровни которых легко привести к ТТЛ с помощью двух компараторов ( позволяют откалибровать конкретную катушку под конкретный МД для бесподстроечной горячей замены в поле).
Как вариант : на контроллер можно подавать готовые фазы с фазовращаелей каналов Х и У (либо одну из них если так проще) с уровнем ТТЛ, а на предусилитель – сигнал с Рх как обычно. На автогенераторе ( или усилителе) можно регулировать питание и таким образом регулировать его мощность примерно в десять раз, правда после такой регулировки обычно нужно подстраивать баланс грунта, но зато эта регулировка значительно расширяет динамический диапазон МД при низком питании, ощутимо помогает на тяжелых, засранных железяками грунтах.
Если такое реально, то у меня катушки от Сусликов будут подходить к Кроту и наоборот( в варианте с автогенератором), можно будет оба МД реально сравнить по ТТХ в поле, а гибрид этих МД может оказаться вполне жизнеспособным, правда деталек у Крота станет трошки больше, зато у Суслика намного меньше .
Еще вопрос – гулять так на все :
как вариант развития проекта : если на контроллер вообще подавать готовые сигналы после аналоговых СД Х и СД У – это что-то даст в плане улучшения параметров Крота на применяемом сейчас контроллере? В смысле, что тогда не нужно тратить программные ресурсы на создание частоты Тх, синхронизации от нее, контроль фаз тоже не будет нужен - они все работают сами по себе в аналоге – тоесть оставить только обработку готовых НЧ сигналов после аналоговых СД , и все остальное как у Крота? Было бы наверное круто! Правда требования к механической стабильности катушки все равно останутся прежними, но прибор вышел бы наверное неплохой. Но это так - мысли вслух из серии "размечтался" .
Сообщение отредактировал ewstep - Вторник, 20.03.2012, 03:37 |
| |
| |
| Leon666 | Дата: Вторник, 20.03.2012, 08:47 | Сообщение # 1730 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (ewstep) готовые сигналы после аналоговых СД Х и СД У –
То ,что Вы хотите уже реализовано в Сохе(первый вариант).А если переделывать крота под это то получится
Сохатый КротоСуслик .Принцип обработки в кроте немного другой.
Сообщение отредактировал Leon666 - Вторник, 20.03.2012, 08:53 |
| |
| |
| Andrew | Дата: Вторник, 20.03.2012, 11:15 | Сообщение # 1731 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Andrew) получится Сохатый КротоСуслик
За что хотите прибор изуродовать?)))
Вот программка для тех, кто хочет попробовать с автогенератором, типа под ewstep катушку.
Сделана на базе 07 версии, выходы с автогенератора TX подаются в ТТЛ уровнях на 15 и 16 ноги контроллера со сдвигом 90гр. Все остальное как и ранее.
|
| |
| |
| Leon666 | Дата: Вторник, 20.03.2012, 11:29 | Сообщение # 1732 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote За что хотите прибор изуродовать?)))
И в мыслях не было  Хотя как говорится - благими намерениями вымощена дорога в ад....
Quote (Andrew) на 15 и 16 ноги контроллера со сдвигом
На 15 ногу (опорная фаза) -0,на 16 +90 ?
Сообщение отредактировал Leon666 - Вторник, 20.03.2012, 11:33 |
| |
| |
| ewstep | Дата: Вторник, 20.03.2012, 12:39 | Сообщение # 1733 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Спасибо за прошивку А07 - чуть позже попробую, сейчас аврал в хозяйстве - весна пришла как всегда неожиданно .
|
| |
| |
| Leon666 | Дата: Вторник, 20.03.2012, 13:03 | Сообщение # 1734 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Спасибо за прошивку,очень оперативно сделано- чувствуется рука Мастера!
|
| |
| |
| янукович | Дата: Вторник, 20.03.2012, 14:24 | Сообщение # 1735 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Теперь бы кто из Мудрых к этой прошивке правильную схему пририсовал (у самого мозгов не хватит), то цены бы небыло
|
| |
| |
| Leon666 | Дата: Вторник, 20.03.2012, 14:37 | Сообщение # 1736 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Пока удалил
Вдогонку - Andrew - чуть не забыл -15 и 16 пины для PU корпуса или для TQFP ?
Сообщение отредактировал Leon666 - Вторник, 20.03.2012, 15:44 |
| |
| |
| Andrew | Дата: Вторник, 20.03.2012, 14:50 | Сообщение # 1737 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Leon666) На 15 ногу (опорная фаза) -0,на 16 +90 ?
Да как в обычном аналоговом МД , управление синхродетекторами каналов X,Y.
Quote (янукович) Теперь бы кто из Мудрых к этой прошивке правильную схему пририсовал (у самого мозгов не хватит) то цены бы небыло
1.Возьмите схему любого аналогового МД с автогенератором вот и все решение, только уровни согласовать..
2.Автогенератор+для формирования 0-90 можно использовать ТМ2, например, как в "Volksturm".
3. У ewstep уже все есть в катушке, ему только согласовать уровни (можно парой резисторов)
Насчет "цены не было" это мы посмотрим..))
Quote (Leon666) чуть не забыл -15 и 16 пины для PU корпуса или для TQFP
PU.
Я бы тоже где-то так как в "Эльдорадо". Возможно упростил автогенератор выбросив стабилизацию не так она и нужна.. И еще R8 переменник (~100к), после него конденсатор на землю (~100 пф) вот и регулятор настройки фазы, вместо R16!
|
| |
| |
| Leon666 | Дата: Вторник, 20.03.2012, 14:55 | Сообщение # 1738 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Благодарю!
|
| |
| |
| ewstep | Дата: Вторник, 20.03.2012, 14:57 | Сообщение # 1739 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Уменя ATMEGA8A-DIP - это PU ? У меня с катушки есть фаза Х и фаза У , тогда на 15 - Х, а на 16 У? Опорная - это какой канал Х или У у Крота?
Сообщение отредактировал ewstep - Вторник, 20.03.2012, 14:59 |
| |
| |
| Andrew | Дата: Вторник, 20.03.2012, 15:09 | Сообщение # 1740 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (ewstep) Уменя ATMEGA8A-DIP - это PU ?
Да
Quote (ewstep) У меня с катушки есть фаза Х и фаза У , тогда на 15 - Х, а на 16 У?
Опорная на 15, хотя без разницы потом фазой выбериться-настроиться
|
| |
| |
