по схеме
|
|
| Ded | Дата: Воскресенье, 19.02.2012, 13:26 | Сообщение # 1516 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| ewstep Ваши печатки не все посмотрят (LYT) ,
при таком включении параллельной TX ,легко свести катушки,без всяких монеток , пробок и прочего хлама
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Воскресенье, 19.02.2012, 13:39 |
| |
| |
| ewstep | Дата: Воскресенье, 19.02.2012, 14:07 | Сообщение # 1517 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Так пусть бесплатно качнут руссифицированный Протеус и смотрят, делают, правят, если кому нужно. Я в Спринт Лайоуте лет пять как серьезные платы не развожу, по этому исходники выкладываю только так - как есть : в Протеусе v7.6 SPO . У меня есть, но он "весит" 136 МВ - сюда не вставить
Сообщение отредактировал ewstep - Воскресенье, 19.02.2012, 14:24 |
| |
| |
| YG2009 | Дата: Воскресенье, 19.02.2012, 15:21 | Сообщение # 1518 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Вот перевёл в PDF.
Прикрепления:
FM.rar
(167.4 Kb)
|
| |
| |
| SergM-76 | Дата: Воскресенье, 19.02.2012, 15:33 | Сообщение # 1519 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| шукач,
Прошивку 06А Вам похоже надо на 6 ноге Д2 должно быть +2,5В при этом на дисплее около 0мВ или 0, без катушки, а потом с катушкой шаманить надо.
|
| |
| |
| alexilm | Дата: Воскресенье, 19.02.2012, 20:05 | Сообщение # 1520 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline

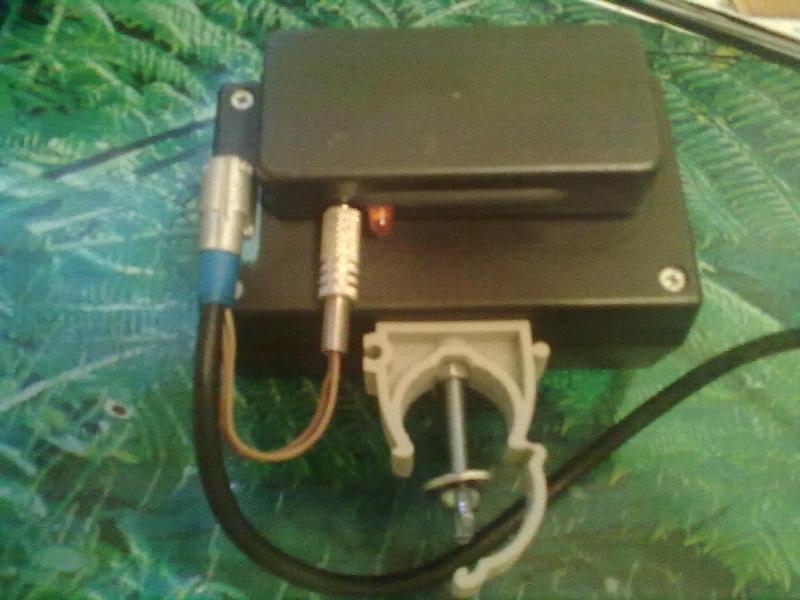

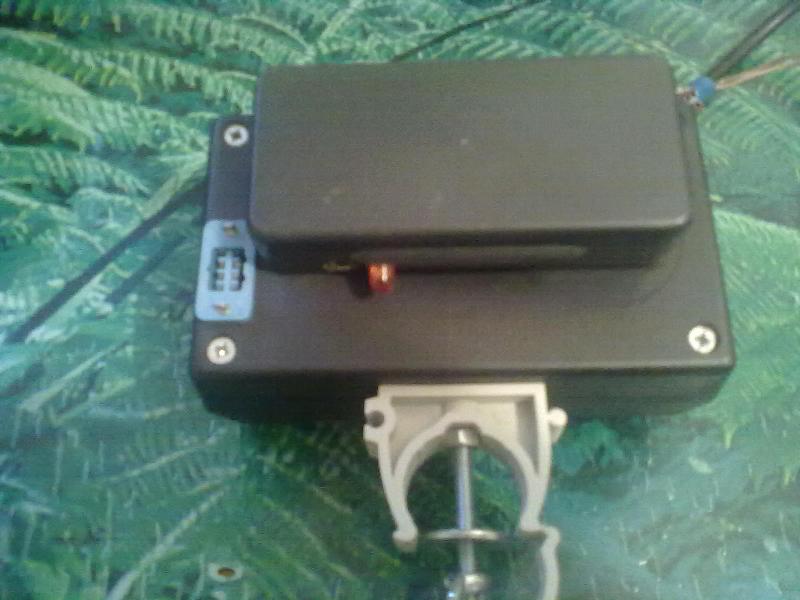

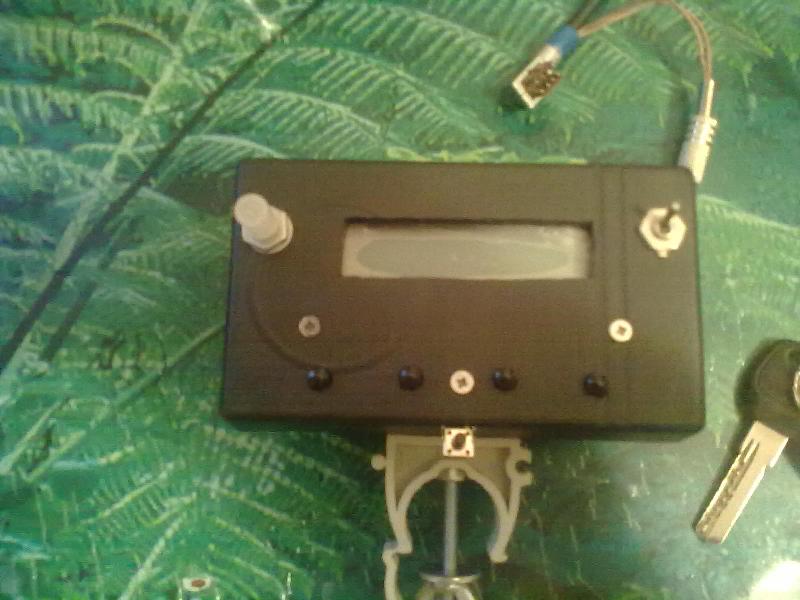

| Вот и мое изваяние. правда качество телефонное
|
| |
| |
| alexilm | Дата: Воскресенье, 19.02.2012, 20:09 | Сообщение # 1521 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline

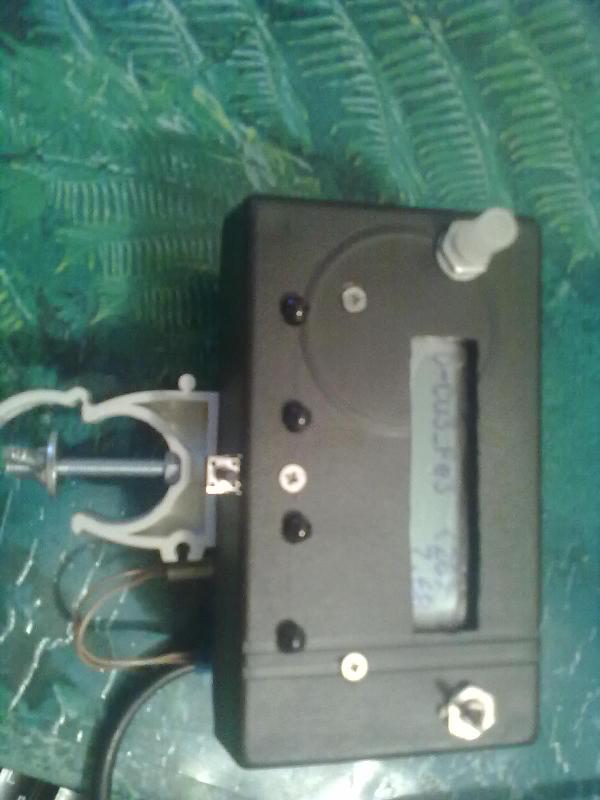

| еще, слева на панели прибора регулятор фазы
Сообщение отредактировал alexilm - Воскресенье, 19.02.2012, 21:31 |
| |
| |
| alexilm | Дата: Воскресенье, 19.02.2012, 20:10 | Сообщение # 1522 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| еще
|
| |
| |
| alexilm | Дата: Воскресенье, 19.02.2012, 20:12 | Сообщение # 1523 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| еще
|
| |
| |
| alexilm | Дата: Воскресенье, 19.02.2012, 20:13 | Сообщение # 1524 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline

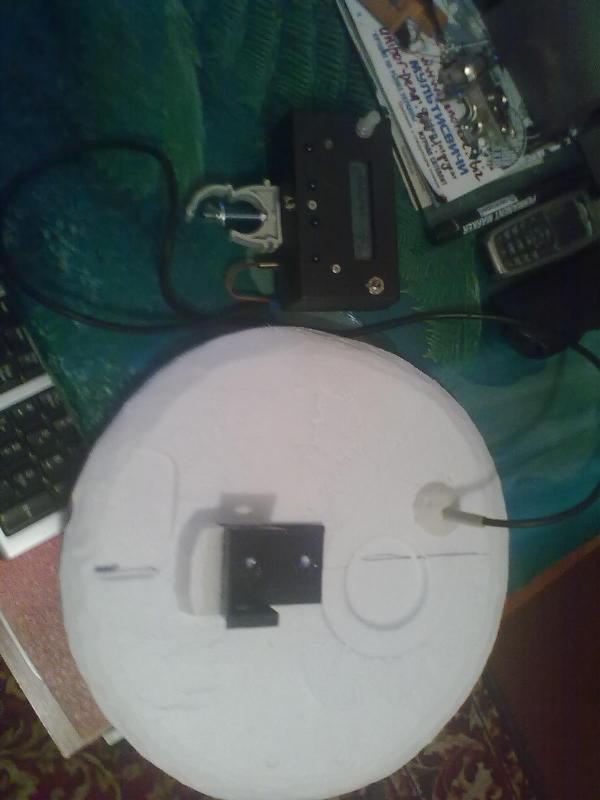

| и еще не знаю как прикрепить несколько изображений. кроме как заархивировать. Скажем так уже жду весны. Прошивка 5. Катушка(еще совсем не доделана. залил эпоксидкой в пенопласте. но попалась плохая долго сохнет, поэтому окончательная полимеризация не прошла. но подождем еще время есть. баланса по той же причине окончательного нет где то 1 вольт и нижняя крышка катушки не приклеена. как и петлей не досведена), ДД 25 см. Корпус брал у бомбера 3000 через друга,поэтому вид подобен клону. сзади приклеил коробочек в нем две литевые батареи от мобильника, разьем 3.5 джек для питания, в нем же другой контакт для заряда и светодиод( через него идет зарядный ток, гаснет при полной зарядке, управляет зарядом штатный контролер батарей). и САМОЕ ГЛАВНОЕ: СОБРАЛ Я ВСЕ В ОДНО ЦЕЛОЕ, НАСТРОИЛ ПРАВИЛЬНЫЕ ПОКАЗАНИЯ ВДИ И РЕШИЛ ПРОЕКСПЕРИМЕНТИРОВАТЬ, ВЫШЕЛ НА УЛИЦУ, МОРОЗ ЗА 20, ПОХОДИЛ С КРОТОМ МИНУТ ПЯТЬ,ДЕСЯТЬ,(УЖЕ ПИСАЛ ЧТО КАТУШКА НЕДОДЕЛАЯ И БЕЗ НИЖНЕЙ КРЫШКИ). РЕШИЛ ПОСМОТРЕТЬ БАЛАНС ПО ВОЛЬТМЕТРУ ПРИБОРА, ЗАШКАЛИЛО ЗА МАКСИМУМ, А ПРИБОР ВСЕ РАВНО РАБОТАЕТ! ЗАШЕЛ В ДОМ С ЗАМОРОЖЕННОЙ КАТУШКОЙ. НА НЕЙ АЖ ИНЕЙ НАЧАЛ ПРОСТУПАТЬ, А ПРИБОР ПОЧТИ ПРАВИЛЬНО ПОКАЗЫВАЕТ ВДИ 5 КОПЕЕК ОКОЛО 55 И ЧУВСТВИТЕЛЬНОСТЬ НЕ УМЕНЬШИЛАСЬ(У МЕНЯ ОКОЛО 30 СМ НА 3 ПОРОГЕ) И СИЛЬНОГО УМЕНЬШЕНИЯ ДИНАМИЧЕСКОГО ДИАПАЗОНА Я НЕ ЗАМЕТИЛ, пОЭТОМУ К ВЕСНЕ ПОЧТИ ГОТОВ СПАСИБО АВТОРУ ЗА СТОЛЬ НЕПРИХОТЛИВЫЙ И ПОВТОРЯЕМЫЙ ПРИБОР! дА ЕЩЕ, ПРАВИЛЬНО НАСТРОЕННЫЙ ПРИБОР С 5 ПРОШИВКОЙ ХОРОШО РАБОТАЕТ С ДД КАТУШКОЙ И В СТАТИКЕ( У МЕНЯ ПО КРАЙНЕЙ МЕРЕ), ЕЩЕ РАЗ РЕСПЕКТ АВТОРУ!
Сообщение отредактировал alexilm - Воскресенье, 19.02.2012, 20:47 |
| |
| |
| ewstep | Дата: Воскресенье, 19.02.2012, 21:54 | Сообщение # 1525 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Исправил ошибку в схеме и соответственно и в плате зарядного устройства для АКБ, не туда был присоединен RV4 .
Сообщение отредактировал ewstep - Воскресенье, 19.02.2012, 21:56 |
| |
| |
| Andrew | Дата: Воскресенье, 19.02.2012, 22:05 | Сообщение # 1526 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| alexilm А разьем примененный на катушку, на сколько хорош? Я знаю эти разьемы - применялись еще в советские времена. В комплекте еще должна быть пружинная защелка. Попробуйте его пошевелить и посмотреть на вольтметр крота, ото у меня есть сомнения по поводу этих разьемов...
|
| |
| |
| alexilm | Дата: Воскресенье, 19.02.2012, 22:37 | Сообщение # 1527 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| разьем хороший, пошевелить его не возможно,еле вытаскиваю назад с трудом, а вот пружина хлипенькая, не нужна она там, меня больше волновал разьм джек по питанию, но маму я взял из китайского радиоприемника там на земляном контакте стоит пружина, в отличие от покупных с гайкой( а на том раьеме контакты входят как в ножны,они посребренные 8 шт,в общем хватает на все, можно и продублировать)
Сообщение отредактировал alexilm - Воскресенье, 19.02.2012, 22:52 |
| |
| |
| ewstep | Дата: Воскресенье, 19.02.2012, 23:29 | Сообщение # 1528 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Это РШ2Р-1-17 штекер и РГ1Н-1-3 гнездо, по крайней мере у меня именно такие на 8 проводов . Классные и надежные разъемы для МД , но есть несколько их разновидностей по годам выпуска и соответственно -качества, нужно при покупке смотреть чтобы контакты были посеребреные , я например покупал их б/у у дедков на раскладках - дешево совсем и можно все сразу проверить визуально. Кусочком стирательной резинки в СМД пинцете - полирнул дома серебрение на контактах и на долгие годы можно забыть о разъеме, по крайней мере у меня они на всех МД стоят и еще ни один не глючил.
В качестве своеобразного каталога можно использовать ссылку : http://www.platan.ru/cgi-bin/qweryv.pl/3w85488.html?
Сообщение отредактировал ewstep - Понедельник, 20.02.2012, 00:20 |
| |
| |
| andrey198 | Дата: Понедельник, 20.02.2012, 16:44 | Сообщение # 1529 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline

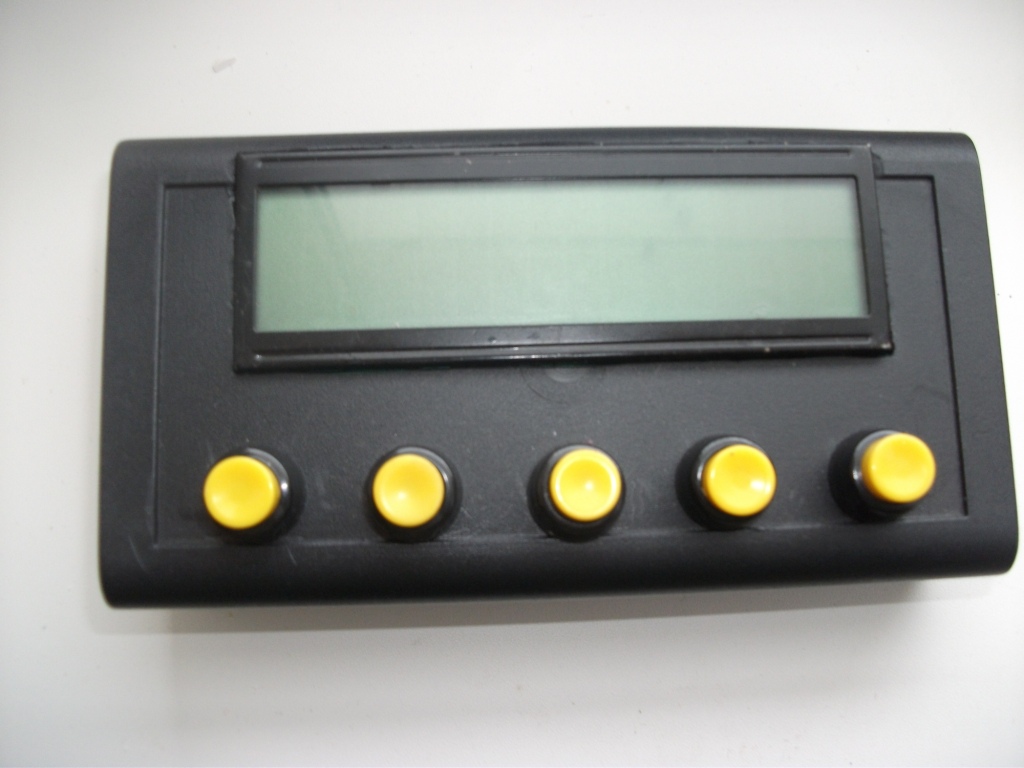

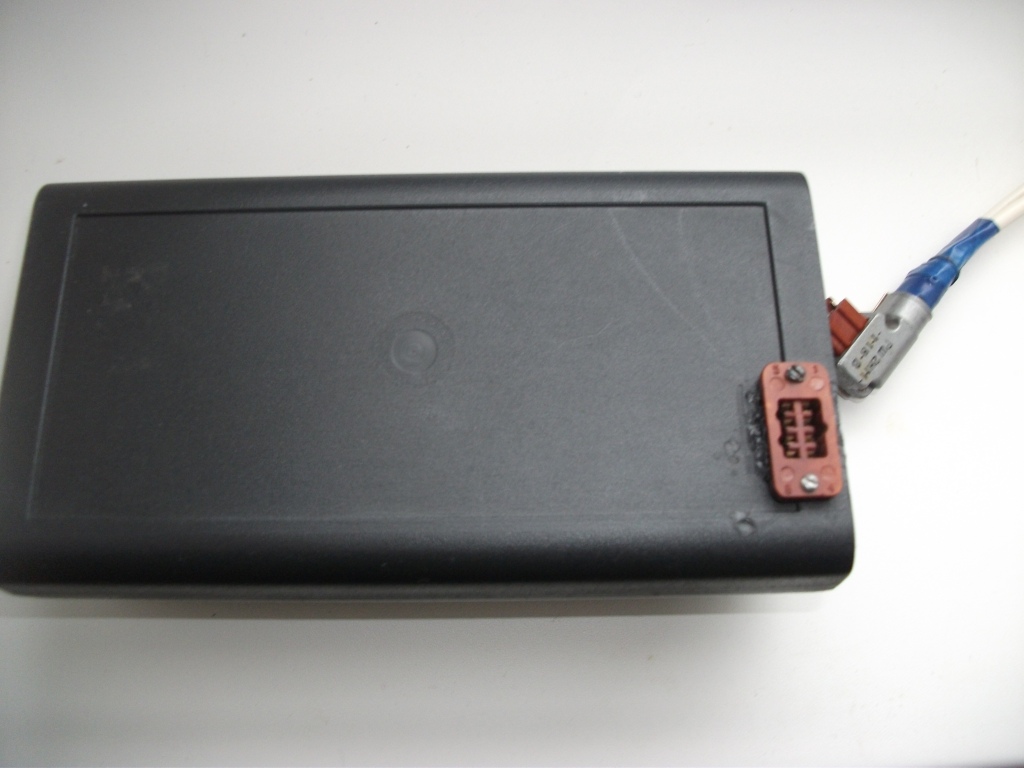

| Вот что у меня получилось ,аккумуляторы внутри
Сообщение отредактировал andrey198 - Понедельник, 20.02.2012, 16:46 |
| |
| |
| sobaka_ua | Дата: Понедельник, 20.02.2012, 22:53 | Сообщение # 1530 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| Может кто сказать какие индуктивности ваших катушек.
|
| |
| |
