| янукович | Дата: Четверг, 26.01.2012, 15:02 | Сообщение # 1306 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Quote (Vlad399) при отключенных катушках показывает несведение 5913 mV
Попробуйте в место р1-р2 поставить переменный резистор на 20К, желательно многооборотный. Без катушки выставить 0в. И вопрос.... Сколько Мв. показывает прибор с замкнутой Рх и сколько постоянной напруги на 6-той ноге в приемнике?
|
| |
| |
| Leon666 | Дата: Четверг, 26.01.2012, 15:29 | Сообщение # 1307 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (Vlad399) У меня Крот при отключенных катушках показывает несведение 5913 mV (!)
А что наблюдается на 6 ноге опера? Похоже на самовозбуд или Вас слушает "старший брат" на жука мощой 1 кВт
В точке соединения R1 R2 (виртуальная земля) - 2,5 в(относительно минуса)?И смущает цифра 5,9 В- это относительно минуса?Очень похоже на обрыв в цепи R2 или самого R2.
|
| |
| |
| Vlad399 | Дата: Четверг, 26.01.2012, 15:59 | Сообщение # 1308 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| янукович Leon666
Чтобы не повторяться, все подробности в сообщ. 1281 на стр.86
|
| |
| |
| Leon666 | Дата: Четверг, 26.01.2012, 16:43 | Сообщение # 1309 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote Напряжения на ногах МСР601: 2-2.49, 3-2.46, 6-2.47 и 7-4.92. На +5 - 4.96V.
Согласен,все напруги по постоянке в норме.Но меня интересовало,что Вы видите осцилом на 6 ноге(при отключеных катушках)?
|
| |
| |
| Andrew | Дата: Четверг, 26.01.2012, 16:46 | Сообщение # 1310 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Vlad399) У меня Крот при отключенных катушках показывает не сведение 5913 mV (!),
Если у вас не присутствует паразитная генерация или огромный уровень помех, ищите ошибки подключения микроконтроллера..) На какой плате делали? У вас какой тип стоит микроконтроллера и на какую ногу вы завели сигнал с 6 вывода?
|
| |
| |
| Ded | Дата: Четверг, 26.01.2012, 17:12 | Сообщение # 1311 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline

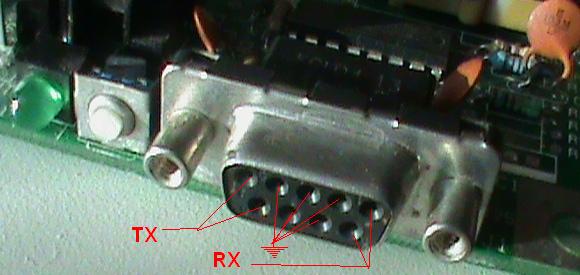

| самый доступный это COM разъем,и под печатку есть,сигнальные использую по 2 контакта остальные на землю,разъемы надежные
выслушай всех,но сделай по своему
|
| |
| |
| Vlad399 | Дата: Четверг, 26.01.2012, 17:56 | Сообщение # 1312 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Quote (Leon666) Вы видите осцилом на 6 ноге
На 6-й ноге МСР601 и на 23-й ноге МК шум меньше 10mV.
Quote (Andrew) какой тип стоит микроконтроллера и на какую ногу вы завели сигнал с 6 вывода
МК ATMega8-16PU, сигнал заведен на 23-ю ногу МК через переменник.
Печатка - модифицированная под SMD операционники родная.
Что-то мне сдается, что проблема в настройках МК, может с фьюзами что не так? Сейчас подпаяю программатор и проверю HEX и фьюзы.
|
| |
| |
| sobaka_ua | Дата: Четверг, 26.01.2012, 19:33 | Сообщение # 1313 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| У меня при отключенных катушках показывает 5994 mV.
x=645
y=-701
|
| |
| |
| Vlad399 | Дата: Четверг, 26.01.2012, 19:36 | Сообщение # 1314 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Подключил программатор, проверил HEX и фьюзы, все правильно.
Andrew,
а 17(19) нога (PB5 ) никуда не подключена?
Выпаял R16, 23-я нога МК на земле через С16=300 пик, включаю Крот, несведение 2963 и стоит, сажаю 23-ю ногу глухо на землю, через несколько секунд несведение стабильно 803, снимаю землю, 803 стоит, касаюсь ножки пинцетом, несведение прыгает в тысячах, снимаю землю, на диплее стабильно 5433m, опять касаюсь ножки пинцетом, на дисплее пляска 3-4 тысячи, убираю пинцет, всё замирает на 1113m. Чушь какая-то. Пошел думать.
|
| |
| |
| sobaka_ua | Дата: Четверг, 26.01.2012, 20:41 | Сообщение # 1315 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| Буде робити КРОТ от акумулятора 12 вольт?
|
| |
| |
| Leon666 | Дата: Четверг, 26.01.2012, 21:38 | Сообщение # 1316 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (sobaka_ua) Буде робити КРОТ от акумулятора 12 вольт?
Будет,но 7805 будет грется,а в контуре будет излишняя мощность.А оно вам надо?
|
| |
| |
| Andrew | Дата: Четверг, 26.01.2012, 21:45 | Сообщение # 1317 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Vlad399) Чушь какая-то.
Вход как бы запоминает последнее состояние тем боле конденсатор стоит.. Отсоедините все от 23 ножки и подключите среднюю точку переменного сопротивления 1-100 ком оставшиеся точки на +5v и землю и крутите напряжение должно меняться от 0 до ~5000 mV.
|
| |
| |
| янукович | Дата: Четверг, 26.01.2012, 22:18 | Сообщение # 1318 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Vlad399 у Вас что-то не то в самой схемотехнике. Если не разберетесь, отпишите, вышлю проверенную печатную плату.
|
| |
| |
| sobaka_ua | Дата: Четверг, 26.01.2012, 23:38 | Сообщение # 1319 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| янукович,
Дайте пожалуста провереною печатку, и какая прошивка лучше?
|
| |
| |
| Andrew | Дата: Четверг, 26.01.2012, 23:43 | Сообщение # 1320 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Посты Vlad399 натолкнули на мысль - проверить как работает ATMega8-16PU.
И правда без настроенной катушки все пляшет как и описывает Vlad399..
И вспомнилось; на первых этапах когда я использовал ATMega8-16PU и у меня тоже без катушки все плясало, поэтому я и где-то раньше рекомендовал не обращать на это внимание, все встает на место при включении настроенной катушки.
Но так как ATMega8-16 были сняты фирмой "Атмел" с производства и заменены ATMega8А я пользовал именно их, с ними не чего не пляшет и с катушкой и без... А про старую проблему и забыл, подумал новая программа убрала эти неудобства. Почему так происходит пока обьяснить не могу.. Поэтому кто сделал на ATMega8-16ХХ рекомендую настраивать с настроенной катушкой а лучше перейти на ATMega8А-XX Тем более ATMega8А-XX в 3 раза ниже по цене и потребляет на 10ма меньше!
Немного подумал.. -Похоже у микросхем разброс не хилый. Все это должно лечиться подбором напряжения смещения, делителем R1,R2!
В следующей версии это будит программно..)
Печатка это конечно важно, но доходить до экранирования микросхем и замены колодок это не нужно, все те шумы по сравнению шумом от катушки ерунда.
|
| |
| |
