| sobaka_ua | Дата: Среда, 25.01.2012, 13:26 | Сообщение # 1291 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| Всем Добрий День.
Я збирав шанс, clone pi w, Traker, - всі прибори працювали нормально, і недавно натрапив на схему КРОТ-М вирішив спробувати зібрати.
Плату я зібрав, но в настройках котушок я повний "0", осцилографа в мене нема!
Питання до учасників форума.
Може хто знає як настроїти без осцилографа, і як краще намотати DD чи може коло.
Що таке резонанс.
|
| |
| |
| Leon666 | Дата: Среда, 25.01.2012, 13:46 | Сообщение # 1292 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote Може хто знає як настроїти без осцилографа, і як краще намотати DD чи може коло.
Без осцилографа теоретически можно,практически трудно.Нужен хороший мультиметр с измерением на переменке хотя бы (по частоте ) до 10 кгц.Для начала советую DD,проще в конструкции и в сведении. По вопросу резонанса - в ВИКИПЕДИЮ
|
| |
| |
| sobaka_ua | Дата: Среда, 25.01.2012, 13:57 | Сообщение # 1293 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| Все што имею DT9205A
|
| |
| |
| Leon666 | Дата: Среда, 25.01.2012, 16:26 | Сообщение # 1294 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote Все што имею DT9205A
На безрыбье и рак мясо....
По поводу катушки написано очень много и здесь и на других форумах.В первую очередь надо определится с каркасом катушки- оптимальный вариант -жесткий пенопласт.Не рекомендую потолочный- он хорош только в жестком корпусе(с ребрами жесткости).Я делаю в пеноплексе(пенопласт покрытый сверху и снизу тонким ПВХ,он может называтся по другому)Ну а дальше есть куча технологий- только выбирай,то ,что лучше подходит.Просто нужно внимательно перечитать форум и выбрать подходящий вариант.Намоточные данные есть в описании. Рекомедую сходить на http://kamenka-poisk.ucoz.ru/forum/2 ,там есть технология безэпоксидной катушки. Удачи!!
Сообщение отредактировал Leon666 - Среда, 25.01.2012, 16:37 |
| |
| |
| sobaka_ua | Дата: Среда, 25.01.2012, 16:46 | Сообщение # 1295 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| Дякую за інформацію, буду покупать прибори.
|
| |
| |
| Электродыч | Дата: Среда, 25.01.2012, 17:10 | Сообщение # 1296 |
 Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
| Leon666, катуха-2D на шаблоне Анкер М и это не первый балансный прибор который я собираю.Но вот от чего такая нестабильность-хоть убей не пойму и кроме как на электромагнитную обстановку ни на что не грешу  .
|
| |
| |
| sobaka_ua | Дата: Среда, 25.01.2012, 17:23 | Сообщение # 1297 |
|
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
| Quote (Leon666) В первую очередь надо определится с каркасом катушки
Я для клона форму ліпив з пластиліну, вкладав котушку і заливав боксідкою.
Чи піде такий варіант для крота?
|
| |
| |
| Vlad399 | Дата: Среда, 25.01.2012, 18:35 | Сообщение # 1298 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Leon666
DIP корпус 21,20 нога на +5 через резистор 100 ом.
Все так, на этих ногах плюс (точнее, 4.96В), только резистор 1кОм, да ещё и конденсатор 1 мкФ на землю.
Копаю дальше...

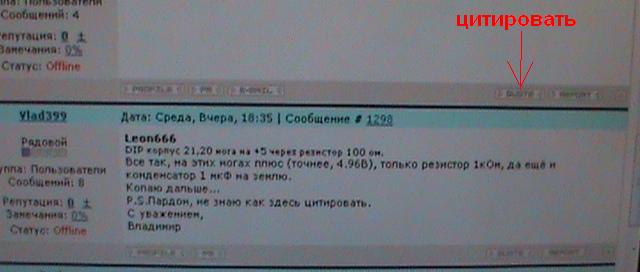

P.S.Пардон, не знаю как здесь цитировать.
С уважением,
Владимир
|
| |
| |
| Ded | Дата: Среда, 25.01.2012, 23:35 | Сообщение # 1299 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Электродыч) Наконец дошли руки до сборки данного металлоискателя
я думал уже не появитесь здесь,вот теперь будете иметь свое мнение о приборе!
при настройке не топчитесь в пределах 200 герц пробуйте дальше,не знаю у кого как а у меня на всех катушках частота TX всегда выше RX,и далеко за 200гц. и ведет себя крот спокойно и на столе и в поле
Добавлено (25.01.2012, 22:17)
---------------------------------------------
Quote (Электродыч) Но вот от чего такая нестабильность-хоть убей не пойму
при Ку=100 нормально себя ведет,при большем усилении начинаются ложные срабатывания и не гонитесь за током накачки
кто делает печатки сам почитайте по ссылке ,лишним не будет
http://easyelectronics.ru/rabota-s-acp-apparatnye-sredstva-povysheniya-tochnosti.html#more-105Добавлено (25.01.2012, 23:35)
---------------------------------------------
Quote (sobaka_ua) Що таке резонанс.
http://ru.wikipedia.org/wiki/Колебательный_контур
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Среда, 25.01.2012, 22:52 |
| |
| |
| Ded | Дата: Четверг, 26.01.2012, 00:14 | Сообщение # 1300 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Vlad399) P.S.Пардон, не знаю как здесь цитировать.
выслушай всех,но сделай по своему
|
| |
| |
| Leon666 | Дата: Четверг, 26.01.2012, 08:39 | Сообщение # 1301 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (Электродыч) Но вот от чего такая нестабильность
Какой кабель и разьем?
|
| |
| |
| Электродыч | Дата: Четверг, 26.01.2012, 12:26 | Сообщение # 1302 |
|
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
| Ded, земляк,я же говорил что времени не хватает.Но вот зимой чуть полегче стало,вот и собрал !Спасибо за советы-попробую еще немного помучать прибор.
Leon666, пробовал разъемы типа РГ1Н-1-3 (4 штыря в два ряда,но без экранировки корпуса) и разъемы типа ШР(про эти говорить не имеет смысла-лучше не бывает ).Маркировку кабеля даже не ведаю-радисты с ''железки'' подогнали-4 жилы,по 2 в раздельных экранах плюс общий экран сверху.Думаю подобрать разъем покомпактней и переразвести печать,чтобы запаивать разъем прямо в плату.
|
| |
| |
| Vlad399 | Дата: Четверг, 26.01.2012, 12:39 | Сообщение # 1303 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Andrew,
в процессе поиска причин странной работы своего Крота, кажется, обнаружил маленькую неточность в схеме. В соответствии с приведенной на схеме распиновкой правильней было бы поменять местами типы применяемых МК - основной ATMega8A (TQFP32), строкой ниже в скобках - ATMega8-16PU (PDIP28). К сожалению, мой Крот от этой находки лучше пока не стал
С уважением,
ВладимирДобавлено (26.01.2012, 12:39)
---------------------------------------------
P.S. Кстати, у себя я поставил VGA-кабель от компьютерного монитора вместе с противопомеховым ферритовым набалдашником со стороны блока и штатным разъемом DSUB15. Использую 2 экранированных жилы, остальные болтаются в воздухе. Так хорошо или плохо?
|
| |
| |
| Leon666 | Дата: Четверг, 26.01.2012, 14:01 | Сообщение # 1304 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote поиска причин странной работы своего Крота,
А в чем это выражается?
Quote (Vlad399) Использую 2 экранированных жилы, остальные болтаются в воздухе. Так хорошо или плохо?
Я тоже использую такие кабеля(было большое списание ),но я все неиспользуемые пускаю на землю.Штатный разъем DSUB15 никогда не подводил!
Quote (Электродыч) разъемы типа ШР
Полностью согласен,особенно 5-ти штырьковые.Но у нас они куда-то пропали ....:(
Сообщение отредактировал Leon666 - Четверг, 26.01.2012, 14:06 |
| |
| |
| Vlad399 | Дата: Четверг, 26.01.2012, 14:41 | Сообщение # 1305 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Quote (Leon666) А в чем это выражается?
У меня Крот при отключенных катушках показывает несведение 5913 mV (!), что как-то нелогично  .
Про кабели спасибо, теперь сомнений нет.
|
| |
| |
