| хохол | Дата: Понедельник, 09.01.2012, 18:39 | Сообщение # 1186 |
 Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline

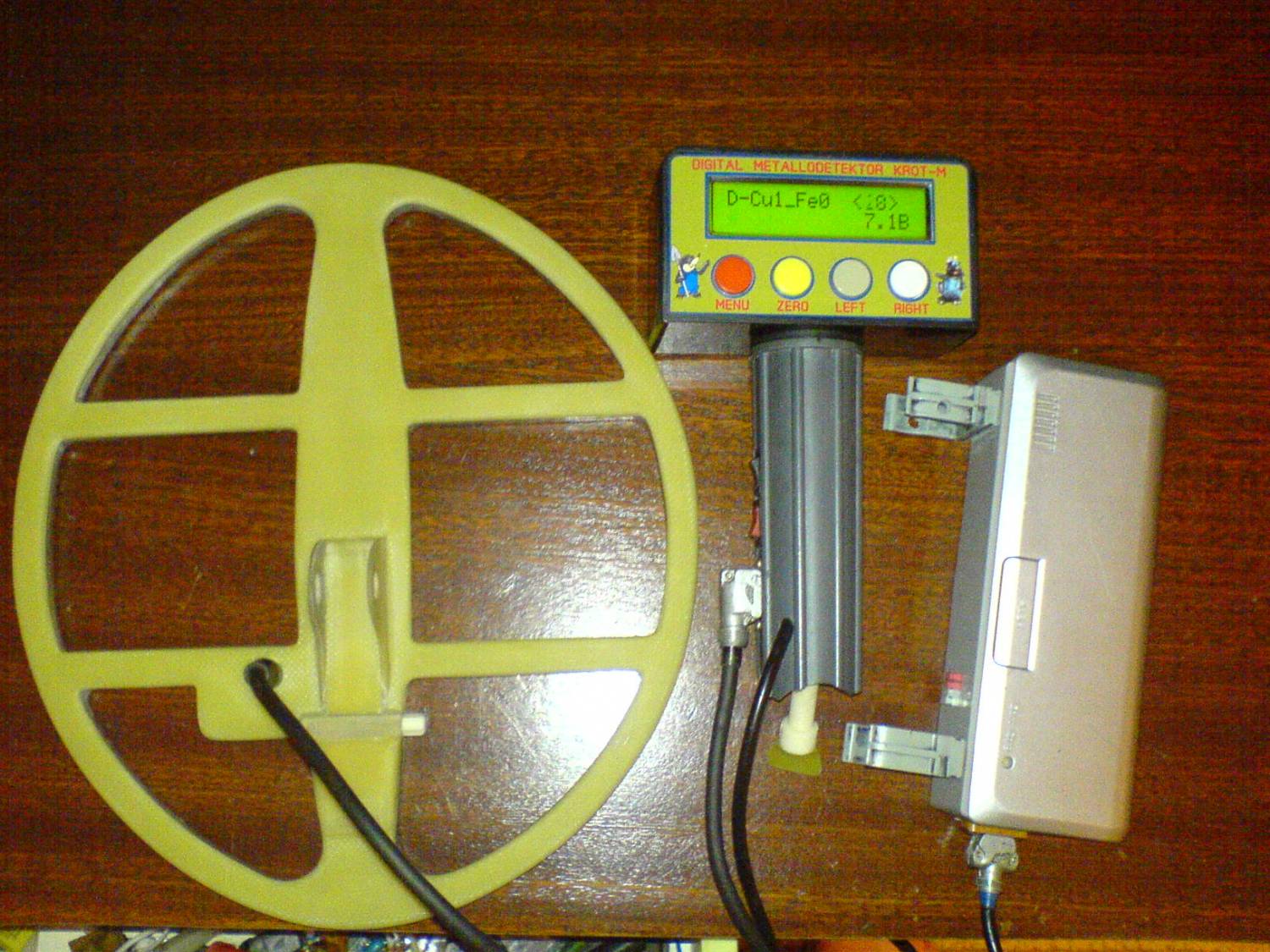

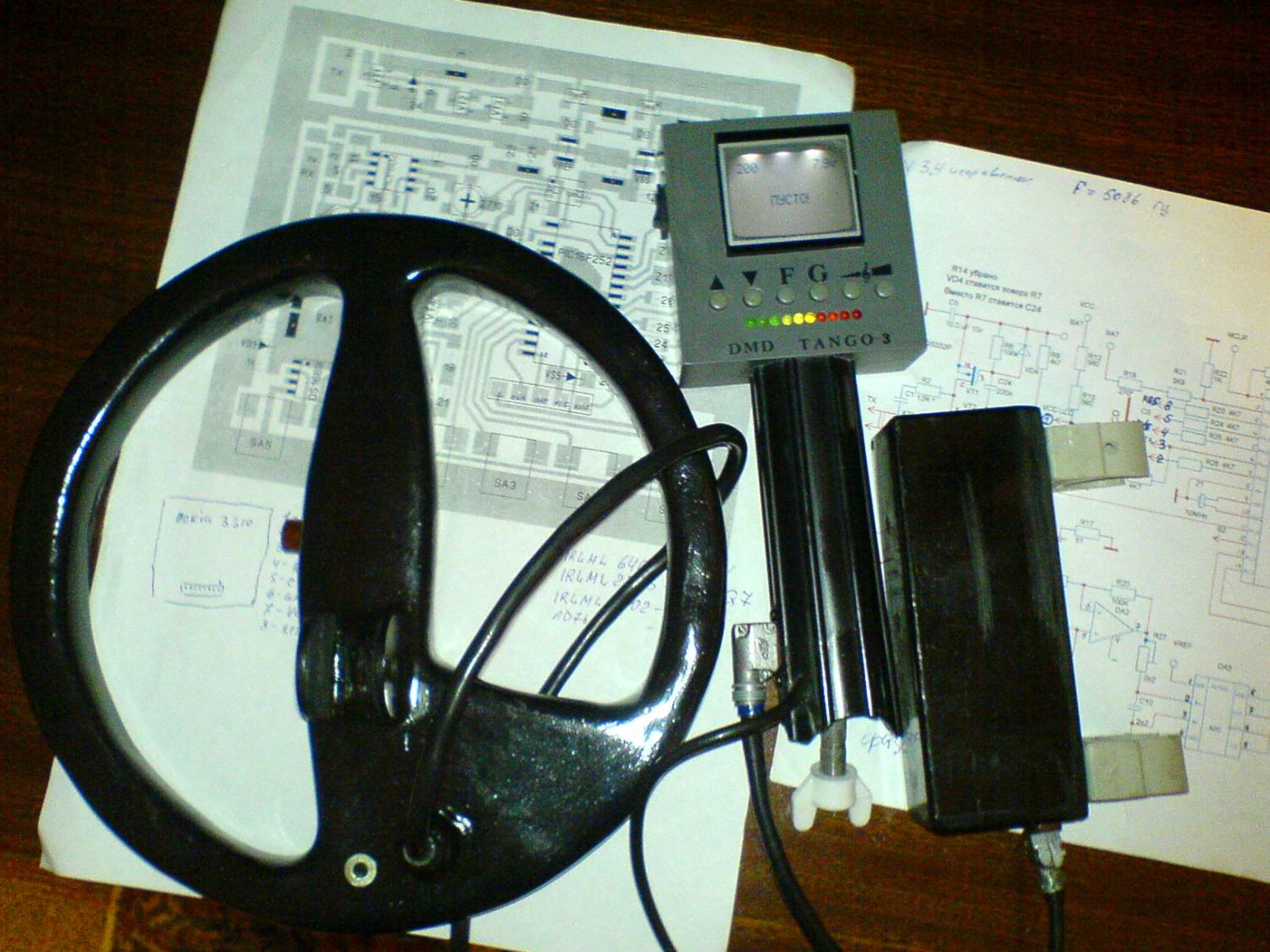

| Добрый день всем форумчанам.Я здесь новенький,решил отписаться.Отходил с КРОТОМ сезон работа прибора понравилась.Имею VSM
и Танго 3.4 но крот понравился больше.Месяц проходил с 6 прошей очень понравилось менять катушки можно за 2 минуты.У меня к нему резонансная
ДД 25х22см 10.2 кгц резонансное кольцо 20см 7 кгц и нерезонансное кольцо 20см 7 кгц. Нерезонансное кольцо
дискрим отличный,реальная глубина 18-20 см на пятак землю подкапывал на овраге.Тест пассатижи+пятак танго проходит лучше,
но танго работает только в режиме все металлы и отстройка от грунта не очень а по деньгам обошелся в 5 раз дороже.Так что
из некоммерческих советую еще не определившимся.
|
| |
| |
| Ded | Дата: Понедельник, 09.01.2012, 19:45 | Сообщение # 1187 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (хохол) Отходил с КРОТОМ сезон работа прибора понравилась
что за катушка у вас,как стабильность?
красиво сделано
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Понедельник, 09.01.2012, 20:04 |
| |
| |
| хохол | Дата: Понедельник, 09.01.2012, 20:07 | Сообщение # 1188 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline

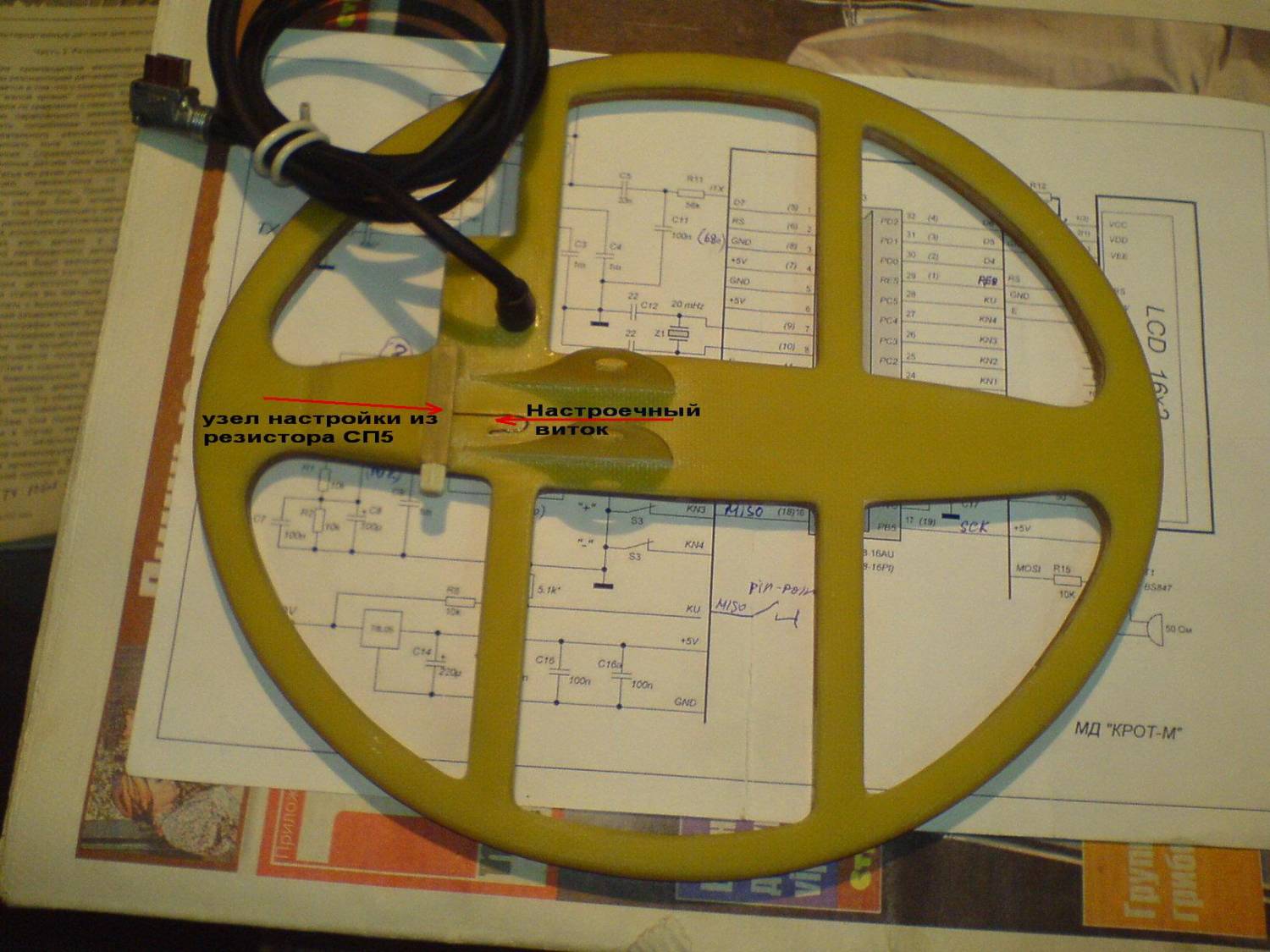

| Катушуа ДД 10.2 кгц стабильностьпо амплитуде не очень по фазе не уходит но по воздуху 32-35 см в земле около 25см. подстройку сделал настроечным витком из резистора сп5.Во время работы удобно.
|
| |
| |
| Ded | Дата: Понедельник, 09.01.2012, 20:16 | Сообщение # 1189 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (хохол) по фазе не уходит
это самое главное,как говорится технологию изготовления в студию(если не секрет)
подстройка интересно сделана,так наверное и пятачок можно к резистору приделать, а провод лучше многожильный во фторопластовой изоляции они надежней
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Понедельник, 09.01.2012, 20:34 |
| |
| |
| хохол | Дата: Понедельник, 09.01.2012, 20:35 | Сообщение # 1190 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline

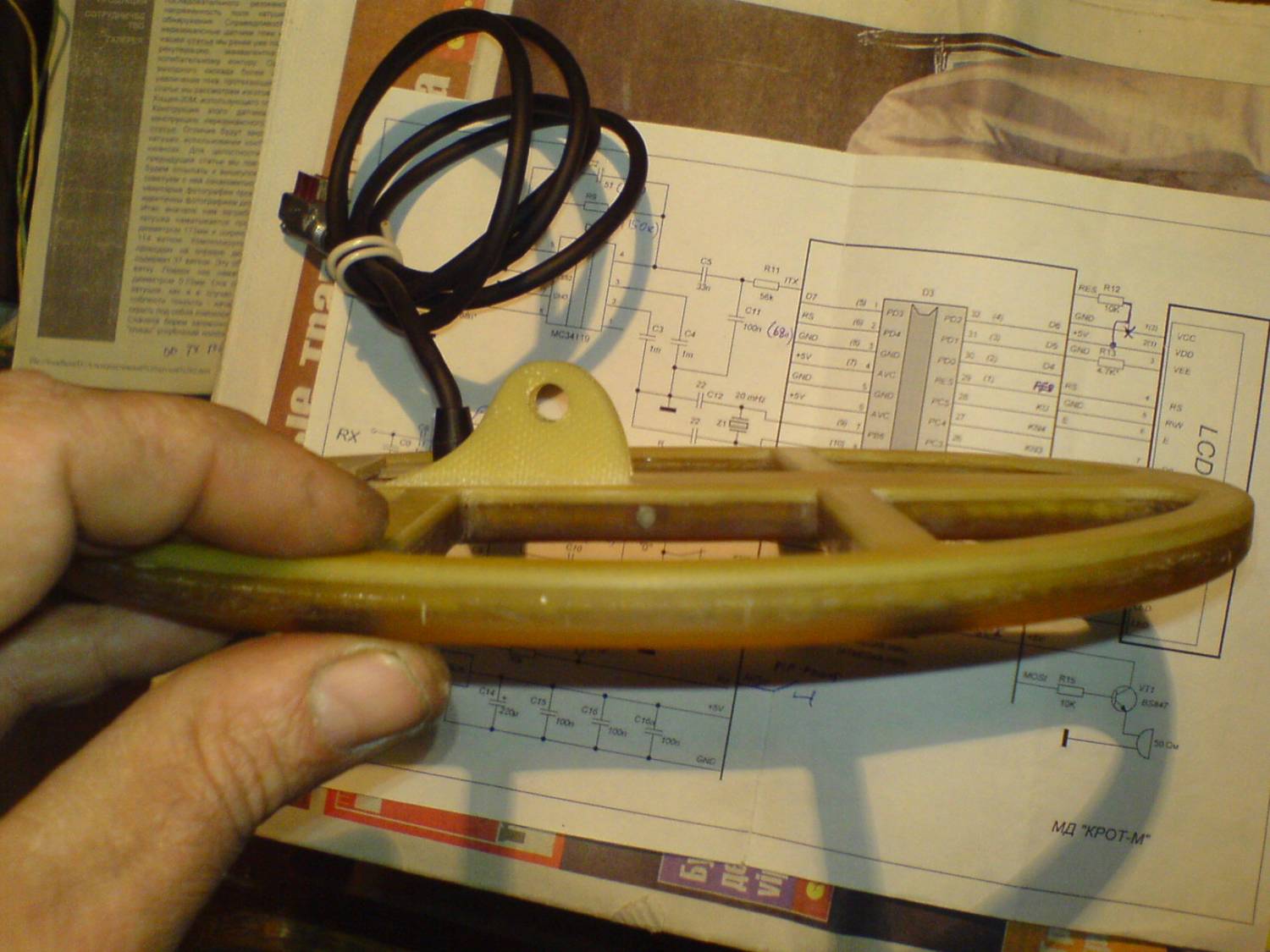

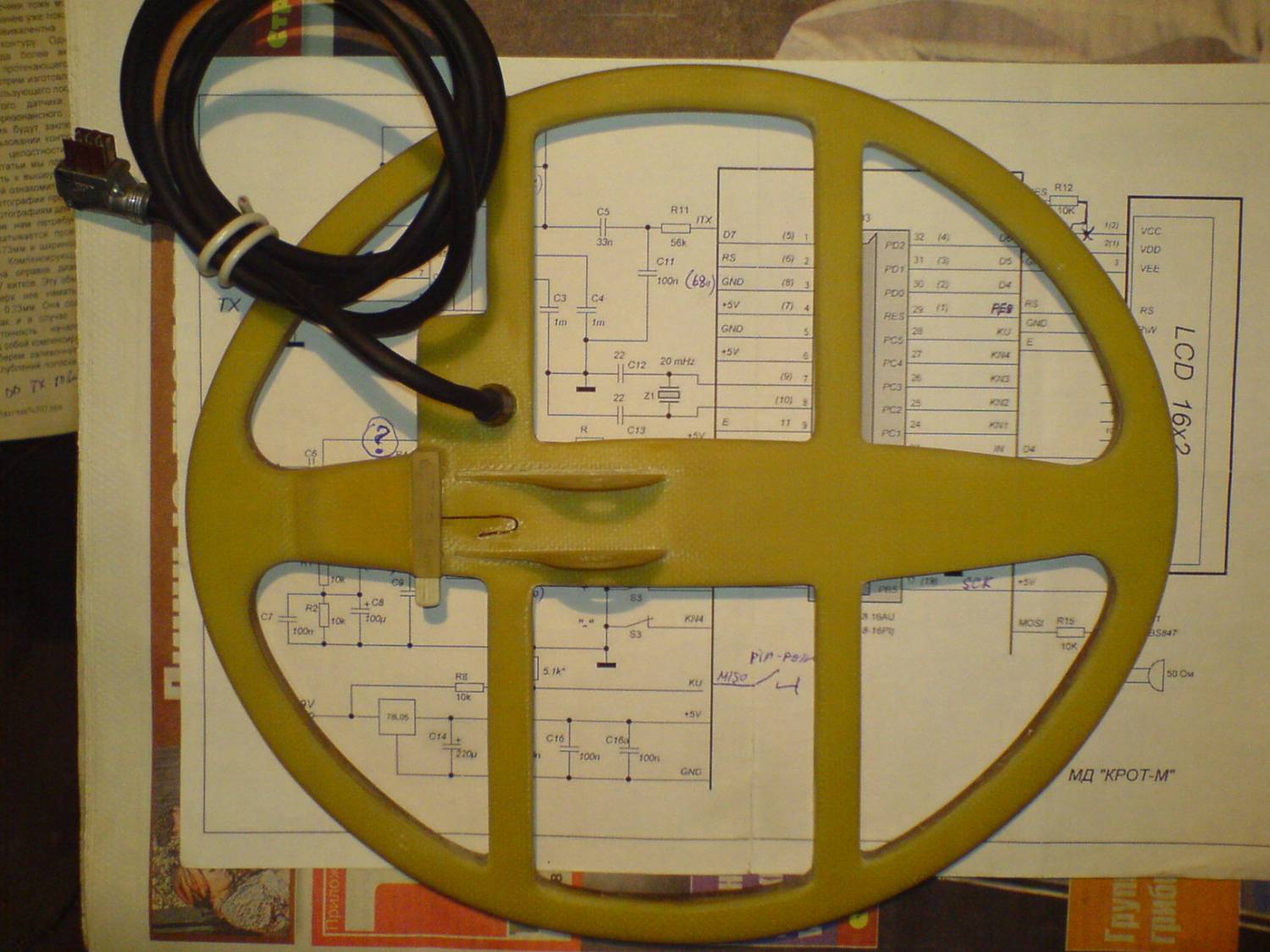

| Каркас вырезан из стеклотекстолита 3мм.Катушки предварительно пропитаны эпоксидкой-нашел на предприятии совковую для заделки кабельных муфт.Сразу вывел виток на обратную сторону,у приемной оставилсегмент не проклееным-подвожу пластиковым винтом-потом срезается.По контуру приклеивается плакатная бумага,заливается,азатем с помощью доп предмета и петли доводится вот и все.Эпоксидку лью горячую градусов 70-80 застывает за 30мин.покрасил нитрокраской но она почти вся сошла пришлось ободрать,зимой задую из балончика осталась диски красил.
|
| |
| |
| янукович | Дата: Понедельник, 09.01.2012, 20:35 | Сообщение # 1191 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Лед тронулся Господа... Как посмотреть по регистрации форумчан, так энтих много, а практики мало... Активнее прошу, а то собирателей хоть пруд пруди (даже уже кое-кто мелким оптом печатные платы у производителя заказывает... есть такая информация)... а на форум интересных идей никто не выносит. Жаль если этот проект "об-Клонят" (и он превратится в простяшку, что продается по всему и-нету за цену деталей, - лишь бы спаять...). И нам (любителям) в последствии полный облом.... потому как у автора руки опустятся.... И в конце-концов, будем иметь большей ШИШ (ДУЛЮ по нашему)
|
| |
| |
| OLEG | Дата: Понедельник, 09.01.2012, 22:57 | Сообщение # 1192 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| . Пока не сделал компенсацию на переменнике +850Ком+8,5рФ ничего не помогало. Теперь более-менее нормально
А поподробней про компенсацию можно а то у меня такая-же болезнь!!!
|
| |
| |
| янукович | Дата: Вторник, 10.01.2012, 00:30 | Сообщение # 1193 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Пишу как сделал. Возможно (и так и есть) компенсатор я прицепил неправильно, но все свел супер. Значить так, поскольку РЕЗОНАНСНЫЕ конденсаторы я вынес в датчик, эту конструкцию решил установить в блок (а точнее напаять сверху на гнездо в самом э-блоке). Поставил подстроечный резистор (на 100Ком), одна нога на РХ, вторая (через 850Ком) на землю, средняя (через конденсатор 8.5Рф.) на ТХ. ... нет, ничего не путаю, как написал, все точно. Ничего не сгорит, попробуйте, только отпишите о результате.
|
| |
| |
| Leon666 | Дата: Вторник, 10.01.2012, 11:19 | Сообщение # 1194 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Как вариант можно сделать проще.Подстроечник 4-20 пф, один конец на ТХ, второй на RХ,подстраивать до уменьшения остатка.(Подобное применялась в старых моделях Тесоро)
|
| |
| |
| Andrew | Дата: Вторник, 10.01.2012, 17:24 | Сообщение # 1195 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (янукович) Сегодня вроде как закончил мучиться с "ДД" датчиком небольшого размера (Весь датчик "ДД" влазит по размеру на листок А4, экранированный фольгой)... Просто кошмар был при сведении. Там не то что ноль, меньше 850мв
Остаточный разбаланс можно сводить разными железяками.., в своей DD я свел до 80мв включением конденсатора ~20 пф между TX и RX. И до нуля довел маленьким кусочком фольги.. Катушка от болконка до батареи центрального отопления больше 150 мв не уходит...фаза на месте!!!
Добавлю не резонанс, по воздуху 22см в грунте ~20см хотя полноценных испытаний провести не удалось в связи с погодными условиями..)
И еще не резонанс в RX лучше делать с DD, если c кольцом нужно бороться с паразитной емкостью между RX и компенсирующей обмоткой, которая благоприятствует проникновению гармоник...
|
| |
| |
| Andrew | Дата: Вторник, 10.01.2012, 17:42 | Сообщение # 1196 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (хохол) Добрый день всем форумчанам.Я здесь новенький,решил отписаться.
Вот спасибо правильно сделали, ведь большинство самодельщиков в тени но я думаю и им со временем захочется похвастаться своими результатами)
|
| |
| |
| хохол | Дата: Вторник, 10.01.2012, 19:23 | Сообщение # 1197 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Еще как вариант оперативной подстройки.

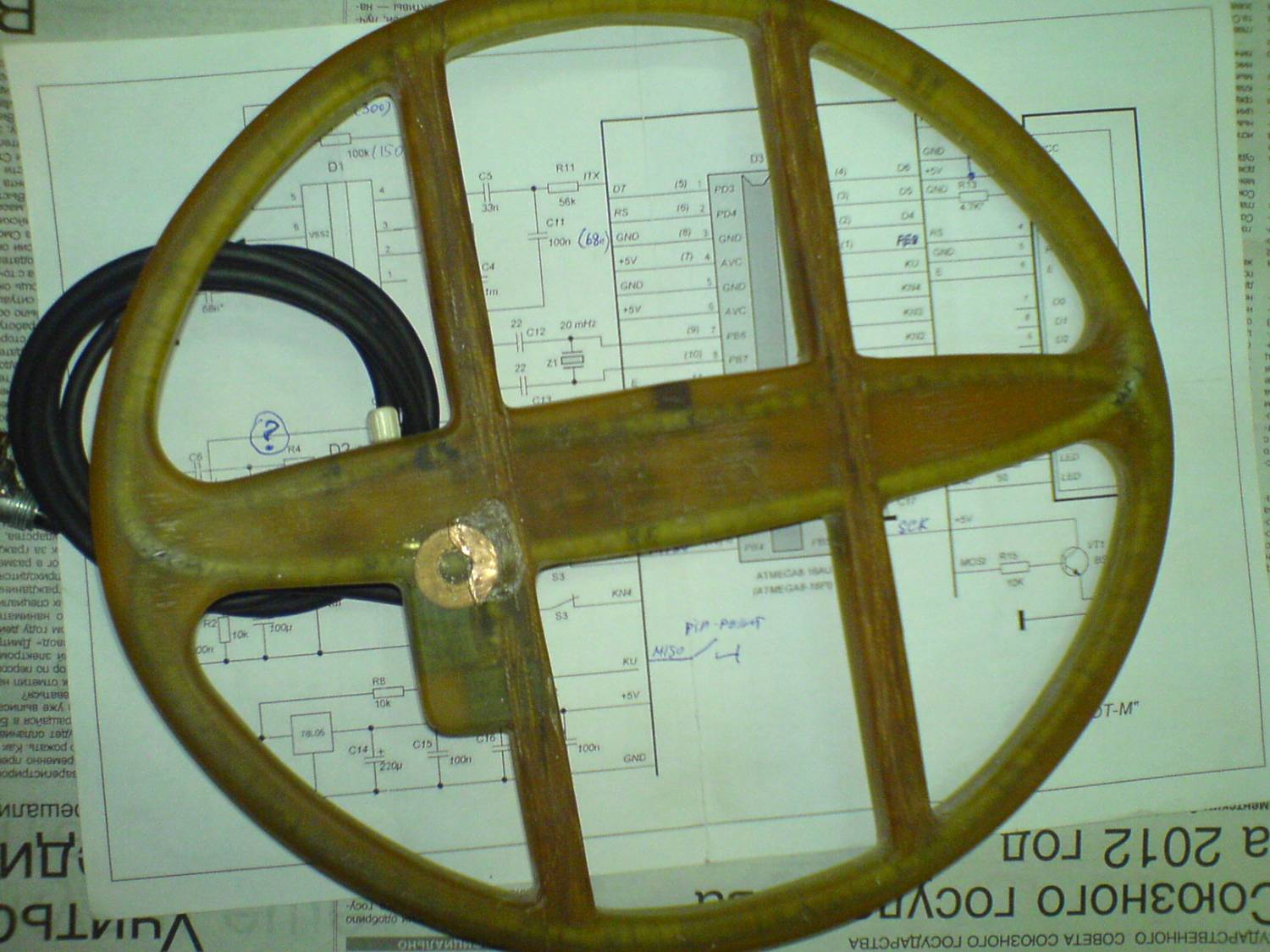

С этой катушкой работал с 2007 года-ДД резонансная 5086гц.Обе катушки намотаны одинаково под кондеры 0.22мкф МКР,витки не помню подбирал,пропитаны эпоксидкой-то есть они как пружины.На одой из них-по усмотрению оставил не залитым сектор около 10см в трубке с учетом перемещения катушки +-2мм.Теперь есть возможность подстройки пластиковым винтом,но подстройка очень критична,поэтому в кроте сделал подстройку петлей.За счет микровинта подстройка очень плавная.а на счет подстройки пятачком не стоит-пробовал.Все свои катушки сводил не хуже 1-2мв

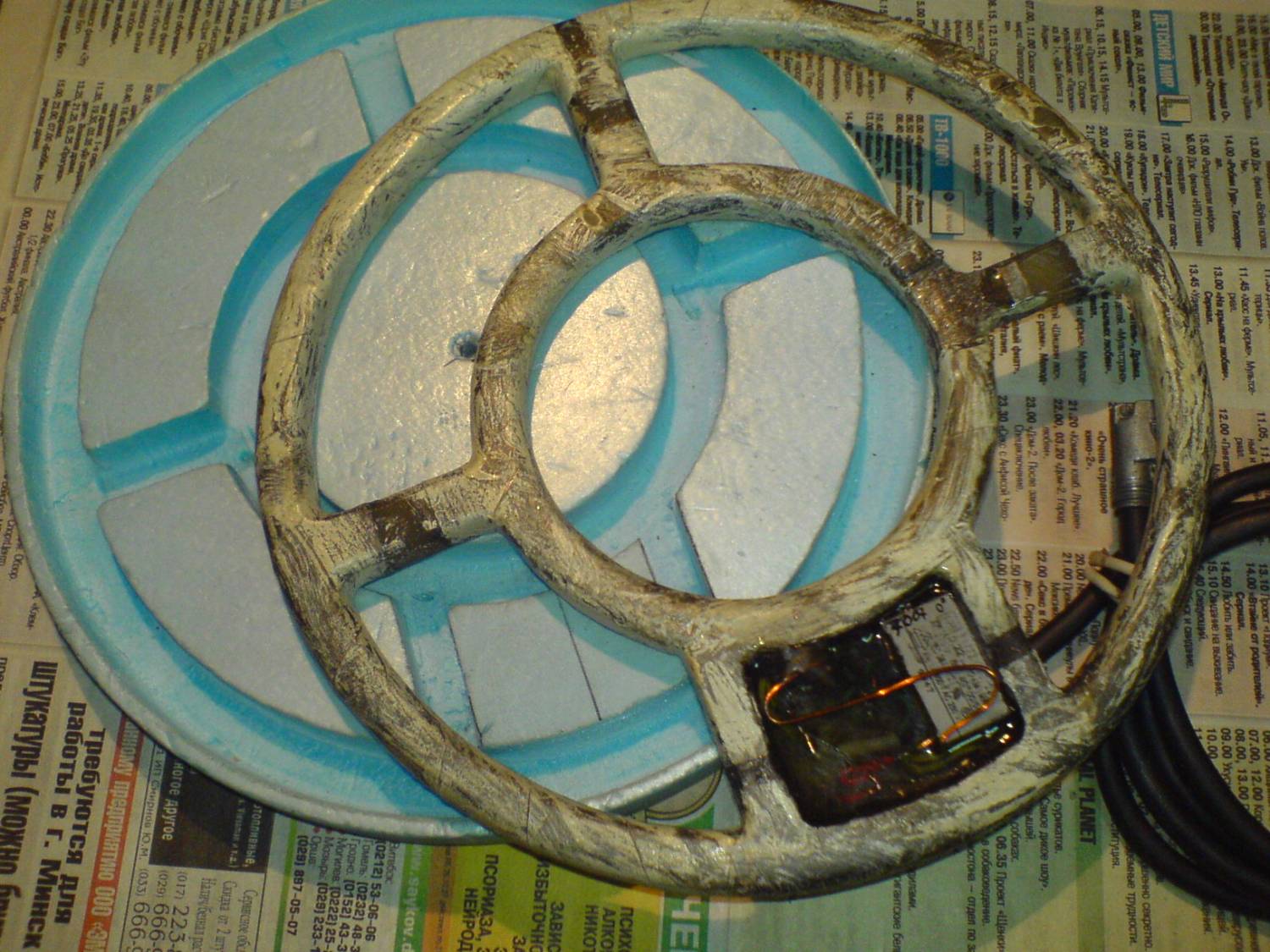

Вот нерезонансная на 7кгц по технологии Кощея в пенопласте.Стабильность очень высокая,сведена до 50 мв на выходе МСР601
при изменении температуры от -10до+50-грел строительным феном,фаза уходит на 2-3 единицы а амплитуда на 15-20мв.
На счет того что я вышел из тени-работа,после работы опять работа-ремонт квартир-если выпадает время-гараж, пьянка,рыбалка,коп.Аза компом как то некогда посидеть.Всем удачи,хочется думать что кому-то помог.
|
| |
| |
| Andrew | Дата: Вторник, 10.01.2012, 19:29 | Сообщение # 1198 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Выносить на верх подстроечную петельку(толстым проводом) это правильное и мудрое решение, я об этом думал тоже..))
|
| |
| |
| bliznecvy | Дата: Вторник, 10.01.2012, 19:33 | Сообщение # 1199 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Катушка нерезонанс, 25см. стабильно. Сведена петельками, монетками до 300мв. А дальше, интересней, регулировкой R11, R5, и R1+R2 в пределах 15% разбаланс стремится уверенно к "0"! Спасибо за внимание.
|
| |
| |
| хохол | Дата: Вторник, 10.01.2012, 19:49 | Сообщение # 1200 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| bliznecvy,
Но это же не сведение,а балансировка усилителя-а это разные вещи.
|
| |
| |
