| янукович | Дата: Понедельник, 03.10.2011, 18:52 | Сообщение # 661 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Я пробовал только на столе... Оба режима работают нормально. Приехала МСР601, действительно с ней прибор фурычит намного стабильнее (пробовал специально немного разбалансировать датчик) Не знаю как у кого, но у меня с ДД и ОО по ВДИ и по ферриту все адекватно и стабильно. Показалось что в новой прошивке как-то "вертуально" увеличилась дистанция между медью (серебром) и ферритом. В старой прошивке было слишком остро... Чуть подстроечник перекрутил и тю-тю вместе с грунтом притуплялась медь. На грунте пока не могу проверить. Хочу сделать нормальные датчики. Но еще не готовые формы для вакуумной формовки (коробку уже сварганил, пластика накупил, пылесос и духовка находятся в стадии боевой готовности)...
|
| |
| |
| Andrew | Дата: Понедельник, 03.10.2011, 20:44 | Сообщение # 662 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (янукович) Не знаю как у кого, но у меня с ДД и ОО по ВДИ и по ферриту все адекватно и стабильно
А дальность на 5 коп какая получилась?
Quote (янукович) Чуть подстроечник перекрутил и тю-тю вместе с грунтом притуплялась медь.
Вот если попробовать перейти на более низкую частоту....
|
| |
| |
| янукович | Дата: Понедельник, 03.10.2011, 21:17 | Сообщение # 663 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| На ДД и на ОО диаметр намотки равен 20см. При этом ДД дальность 26-27см (четко) на пятак, а ОО 31-33см. Частота около 10000Гц (чуть меньше 9900...). Позже попробую сделать кольцо (нерезонансное) приблизительно такое... диаметр 22см ТХ 150 оборотов проводом 0.35 (буду резонанс строить на 4-5кгц РХ 280 оборотов 0.16мм на кольце 11см в диаметре. Интересно что получится...
|
| |
| |
| Ded | Дата: Понедельник, 03.10.2011, 21:30 | Сообщение # 664 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (янукович) Интересно что получится...
интересно
выслушай всех,но сделай по своему
|
| |
| |
| янукович | Дата: Понедельник, 03.10.2011, 22:07 | Сообщение # 665 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Вот только сколько витков на СХ крутить, нужно подумать.....
|
| |
| |
| Ded | Дата: Понедельник, 03.10.2011, 22:38 | Сообщение # 666 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| СX =10 процентов от RX ,намотайте немного больше,при балансировке отмотаете
выслушай всех,но сделай по своему
|
| |
| |
| bliznecvy | Дата: Понедельник, 03.10.2011, 23:19 | Сообщение # 667 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (янукович) Вот только сколько витков на СХ крутить, нужно подумать.....
У меня TX d= 185mm-80w-0,35 RX d=85mm-300w-0,18 (безрезонансная) свелась CX-30w
Сообщение отредактировал bliznecvy - Понедельник, 03.10.2011, 23:19 |
| |
| |
| янукович | Дата: Вторник, 04.10.2011, 09:03 | Сообщение # 668 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline

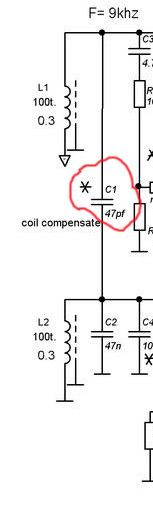

| Есть еще одна задумка.... Кто что слышал о компенсации катушек в датчике? Болгары например делают так......
конденсатор от 47пф до 100пф...
А вот Вайтсы (если память не изменяет)  между горячими концами ТХ и РХ ставили сопротивление около 20мОм.
Сообщение отредактировал янукович - Вторник, 04.10.2011, 09:07 |
| |
| |
| Ded | Дата: Вторник, 04.10.2011, 09:25 | Сообщение # 669 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| у кого нибудь есть положительные результаты с не резонансной катушкой
сегодня буду пробовать
Quote (янукович) Кто что слышал о компенсации катушек в датчике?
на эту тему еще не копал но интересно
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Вторник, 04.10.2011, 14:14 | Сообщение # 670 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Ded) сегодня буду пробовать
Отпишитесь о результатах. Попробуйте увеличить R3 до 100к!
|
| |
| |
| Ded | Дата: Среда, 05.10.2011, 00:44 | Сообщение # 671 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (янукович) Кто что слышал о компенсации катушек в датчике?
не внимательно прочитал сообщение,это схема компенсации остаточного напряжения на RX,на DD это хорошо работает а вот на кольце у меня не получилось,там такая срань минимум два напяжения нужно подавать да еще в противофазе
попробовал на столе не резонансную,5коп-25см. только ВДИ скачет,буду продолжать
Quote (Andrew) Попробуйте увеличить R3 до 100к!
у меня его вообще нет
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Среда, 05.10.2011, 11:10 | Сообщение # 672 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Ded) попробовал на столе не резонансную,5коп-25см. только ВДИ скачет,буду продолжать
Дед а какая у вас катушка? 25 см для не резонанса это не плохо! А вот почему вди скачет - может плохо настроили?
Как это у вас нет R3, посмотрите внимательнее...)
|
| |
| |
| Ded | Дата: Среда, 05.10.2011, 20:40 | Сообщение # 673 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| катушка DD 19 см. отпаял конденсатор вот и не резонансная ,с ВДИ разобрался помех в квартире много,в поле должно быть хорошо
Quote (Andrew) Как это у вас нет R3, посмотрите внимательнее...)

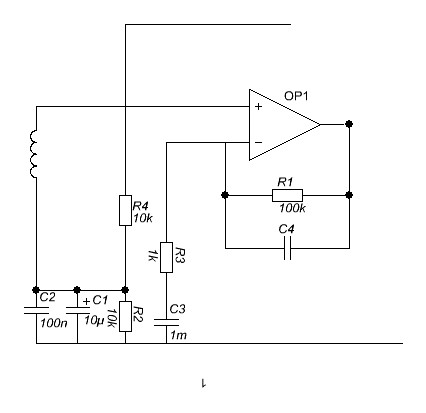

я вот по этой схеме включал,никаких емкостей,и резонанса
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Среда, 05.10.2011, 21:14 | Сообщение # 674 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Понятно,так тоже можно,но во первых весь шум с R2 будит усиливаться и в этой схеме отсутствует ФВЧ.. На удары катушки не реагирует? Интересно было бы глянуть на осциллограмму, на 6 ноге при максимальном сведении...
|
| |
| |
| Ded | Дата: Четверг, 06.10.2011, 13:43 | Сообщение # 675 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| да это не хорошее включение катушки,нужно почитать по этому вопросу,эксперименты зимой ,пока стоит погода нужно в поле поработать,сезон кончается
выслушай всех,но сделай по своему
|
| |
| |
