| bliznecvy | Дата: Четверг, 29.09.2011, 01:08 | Сообщение # 631 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Сегодня потестил новую прошивку со всеми доработками, с нерезонансной катухой RX-85мм-300w 0,18 TX-185мм-80w 0,35
На 6й ноге 0,3в R5-50 Ом чутье на 5 руб. 18 см. ВДИ вписалось четко, со старой прошивкой была беда, никакими фазами и градусами не вогнать в шкалу медь с железом, с новой прошивкой все гуд! За 3часа ничего не уплыло, ВДИ стояло как вкопаное, хотя в доме, при постоянной температуре не показатель. Т.к запас по сведению есть, хочу попробовать повысить R6тым усиление в приемном канале, может удастся немного поднять чуйку. Как думаете,Господа? Спасибо за внимание.
Сообщение отредактировал bliznecvy - Четверг, 29.09.2011, 15:19 |
| |
| |
| Andrew | Дата: Четверг, 29.09.2011, 13:51 | Сообщение # 632 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (bliznecvy) RX-85мм-300w 0,35 TX-185мм-80w 0,18
Вы не перепутали диаметры проводов? Какой ток в ТX?
|
| |
| |
| bliznecvy | Дата: Четверг, 29.09.2011, 15:18 | Сообщение # 633 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Уже исправил, извините. Ток TX- 35 mа. Подбор R6 особо ничего не дал, 150к оптимально. Наверно надо подобрать цепочку R5, C9 или увеличить ток TX, что не очень бы хотелось. Andrew, как Вы думаете, что можно сделать для увеличения Ку приемного каскада? Если удастся поднять чуйку с нерезонансной катушкой до 20-25см,будет просто супер! Спасибо за внимание!
Сообщение отредактировал bliznecvy - Четверг, 29.09.2011, 15:26 |
| |
| |
| Andrew | Дата: Четверг, 29.09.2011, 20:14 | Сообщение # 634 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Попробуйте поднять ток TX уменьшив C11 до 47н... или (и) поднять усиление в канале RX уменьшением С10...
|
| |
| |
| Andrew | Дата: Четверг, 29.09.2011, 20:22 | Сообщение # 635 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Vitaliy) Теперь уже точно знаю, что катушка SEF очень хорошо может работать с данным МД
Будим ждать новых результатов испытаний...)
|
| |
| |
| Andrew | Дата: Четверг, 29.09.2011, 20:24 | Сообщение # 636 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А куда DED пропал?
Может нашел клад и купил себе крутой МД и больше к нам не заходит...)
|
| |
| |
| Ded | Дата: Четверг, 29.09.2011, 23:01 | Сообщение # 637 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) А куда DED пропал?
болею,только сегодня сходил в поле,поднял монету
делаю крота на новой плате
bliznecvy , я на 34119 подавал 12 вольт ,чувствительность очень высокая но как поведет себя на земле не знаю ,попробую напишу
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Пятница, 30.09.2011, 15:11 |
| |
| |
| bliznecvy | Дата: Пятница, 30.09.2011, 00:02 | Сообщение # 638 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Поднимал ток в TX уменьшая R11 в несколько раз, результат неоднозначен с нерезонансной RX. Чутье увеличивается незначительно, а ложных сработываний с избытком. Оптимально получилось R11- 33k, R5- 0, стабильное и устйчивое чутье
18см.на 5руб. Мне кажется в этом случае что-бы получить приличное чутье, нужна катушка с большим диаметром, возможно даже другой конструкции, но это уже будет не монетник. Осталось поэксперементировать с Ку приемного тракта, что получится,
отпишусь. Спасибо за внимание!
Сообщение отредактировал bliznecvy - Пятница, 30.09.2011, 17:12 |
| |
| |
| Andrew | Дата: Пятница, 30.09.2011, 09:05 | Сообщение # 639 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Andrew) делаю крота на новой плате
bliznecvy ,
Это плата Крота? А что за микросхема с 14 ножками?
|
| |
| |
| Andrew | Дата: Пятница, 30.09.2011, 09:08 | Сообщение # 640 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Andrew) Поднимал ток в TX уменьшая R11 в несколько раз,
А как я писал не пробовали (уменьшив C11 и (или) уменьшением С10...)
А вообще больше 20-22 см вряд ли получиться У меня так и получилось 20-22....
|
| |
| |
| Ded | Дата: Пятница, 30.09.2011, 13:41 | Сообщение # 641 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) А что за микросхема с 14 ножками?
Крот будет с измерителем фазы отраженного сигнала
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Пятница, 30.09.2011, 13:53 | Сообщение # 642 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Ded) Крот будет с измерителем фазы отраженного сигнала
А можно поподробнее? Ведь ВДИ в принципе и есть фаза отроженного сигнала..Что делает микросхема которая о 14 ногах?
|
| |
| |
| Ded | Дата: Пятница, 30.09.2011, 15:06 | Сообщение # 643 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| измерителем фазы можно посмотреть в каком градусе RX ,куда ее тянет на жаре,какое изменение вызывает земля,мишени
почитать про это одно а увидеть и понять совсем другое,зимой пригодится
измеритель фазы из радио #5 за 1990год

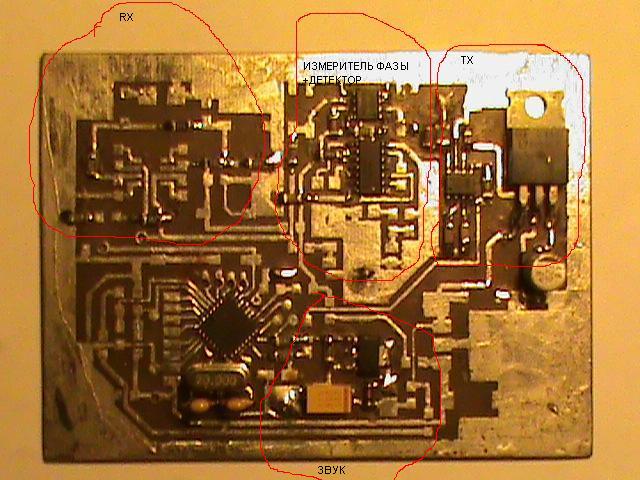

на картинке в сообщении #638 подрисовал где что есть
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Пятница, 30.09.2011, 15:08 |
| |
| |
| bliznecvy | Дата: Пятница, 30.09.2011, 17:06 | Сообщение # 644 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (Andrew) А как я писал не пробовали (уменьшив C11 и (или) уменьшением С10...)
А вообще больше 20-22 см вряд ли получиться У меня так и получилось 20-22....
Попробую обязательно! Когда все идеи исчерпаются оставлю отдельно эту катушку, чтобы сравнить в поле с другими катушками. Есть идея поставить переключатель - резонанс-нерезонанс.
|
| |
| |
| Andrew | Дата: Пятница, 30.09.2011, 21:23 | Сообщение # 645 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| еще R3 можно увеличить....
|
| |
| |
