по схеме
|
|
| leha | Дата: Воскресенье, 17.08.2014, 06:33 | Сообщение # 2806 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| НУ вроди ни тупой всё это проверено ни один раз! Когда контрасту добавляю горит квадратами первая строка.
|
| |
| |
| янукович | Дата: Воскресенье, 17.08.2014, 06:54 | Сообщение # 2807 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| При старте прибора есть звуковая заставка? Проц прошился нормально?
|
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 15:12 | Сообщение # 2808 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Прошился нормально фъюзы как на картинке. Звук не подключал. Добавлено (17.08.2014, 14:36)
---------------------------------------------
подключил звук чёта пикает и пиликает Добавлено (17.08.2014, 15:12)
---------------------------------------------
индикатор PC1602LRS-FSO-B
|
| |
| |
| янукович | Дата: Воскресенье, 17.08.2014, 17:33 | Сообщение # 2809 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Давайте фотографию (в хорошем качестве) того что напаяли.... будем смотреть.
|
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 18:00 | Сообщение # 2810 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Плата полумакет. С кучей проводов. Да и фотика под рукой нету.
|
| |
| |
| янукович | Дата: Воскресенье, 17.08.2014, 18:12 | Сообщение # 2811 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Тогда остается только одно.... все не спеша сверить с схемой, прозвонить тестером. Там какая-то мелочь скорее всего. Все должно заработать.
|
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 18:14 | Сообщение # 2812 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| ну всё проверил ещё раз. на землю и питание замыканий НЕТ.
|
| |
| |

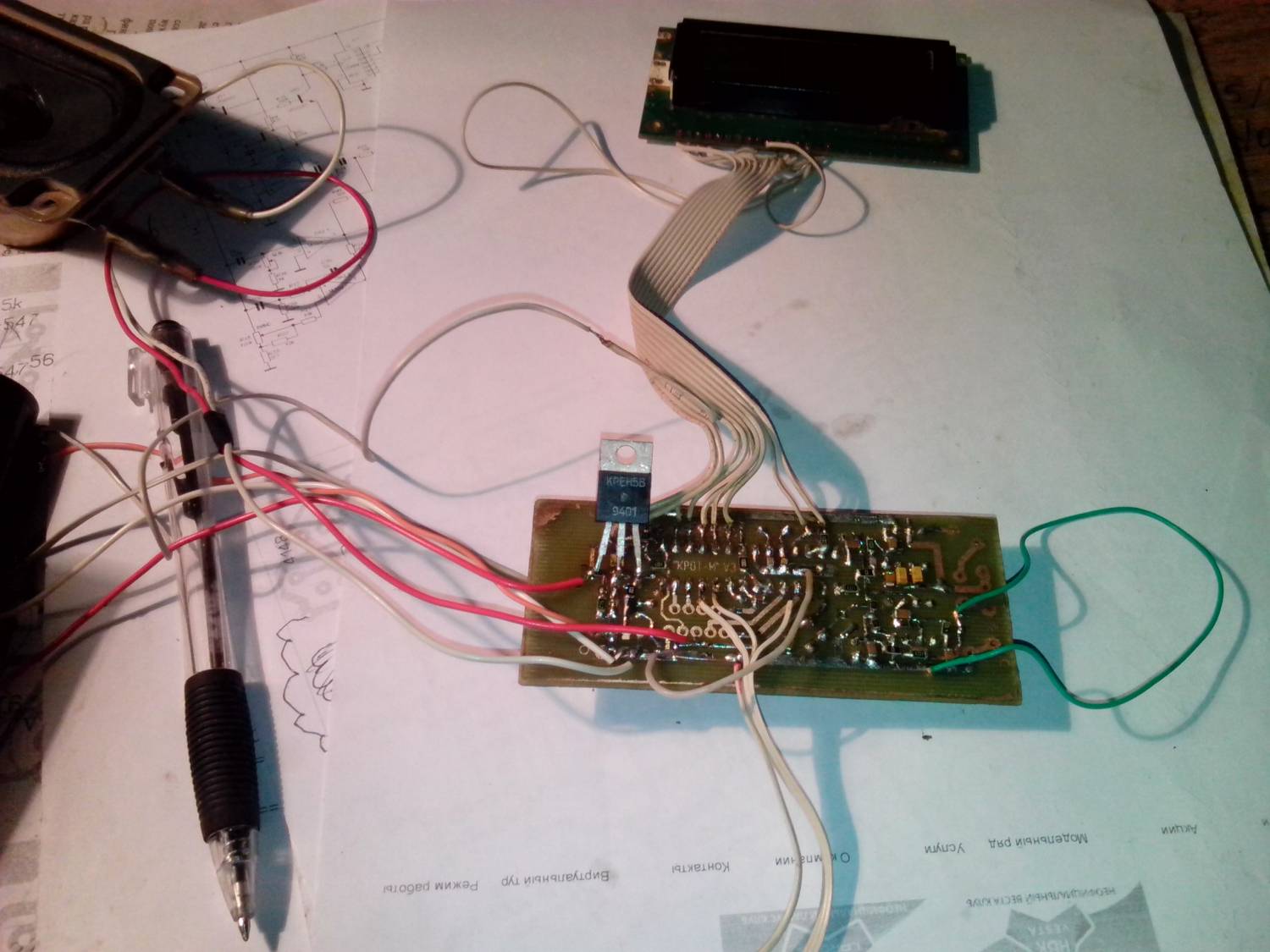

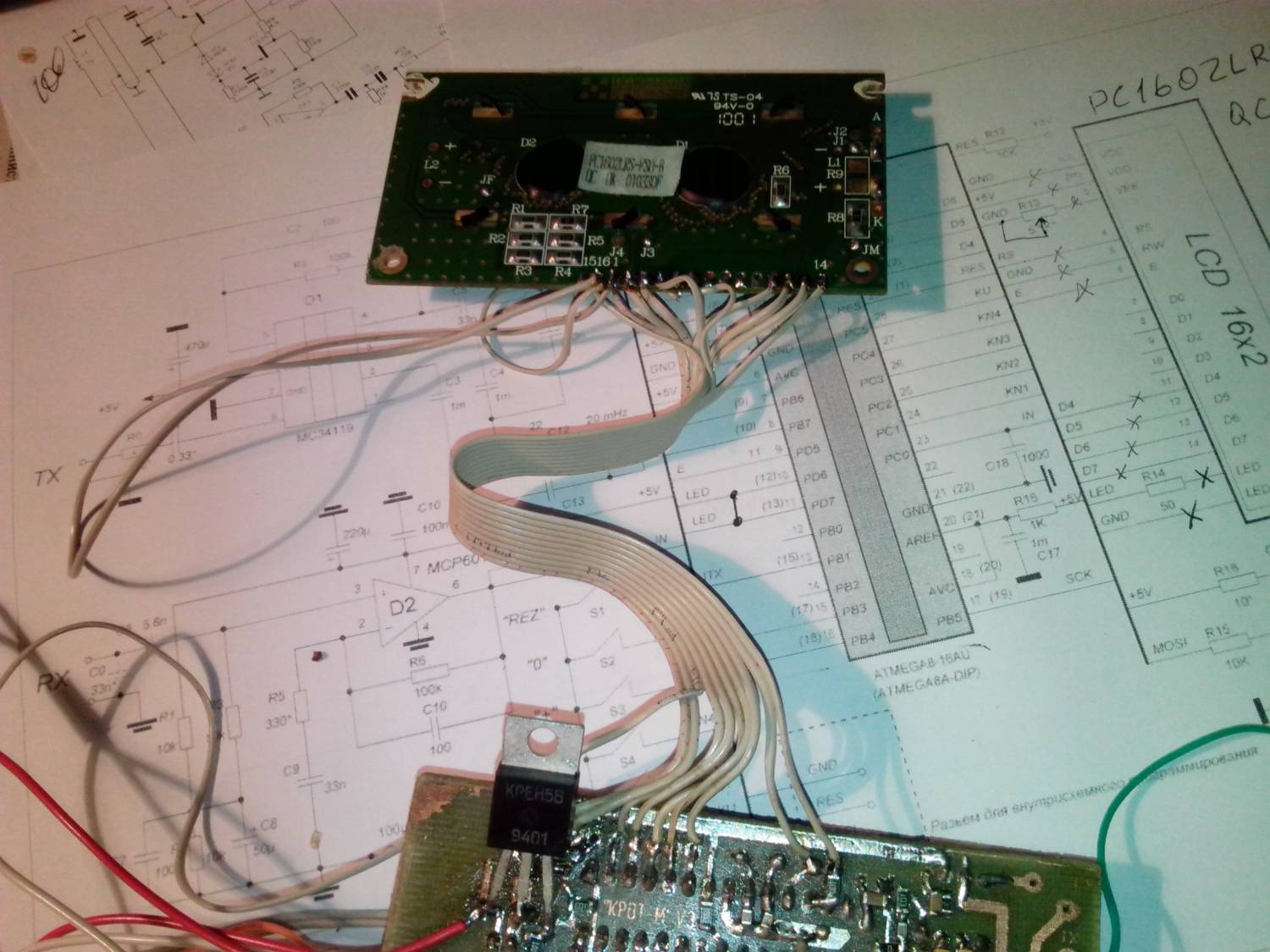

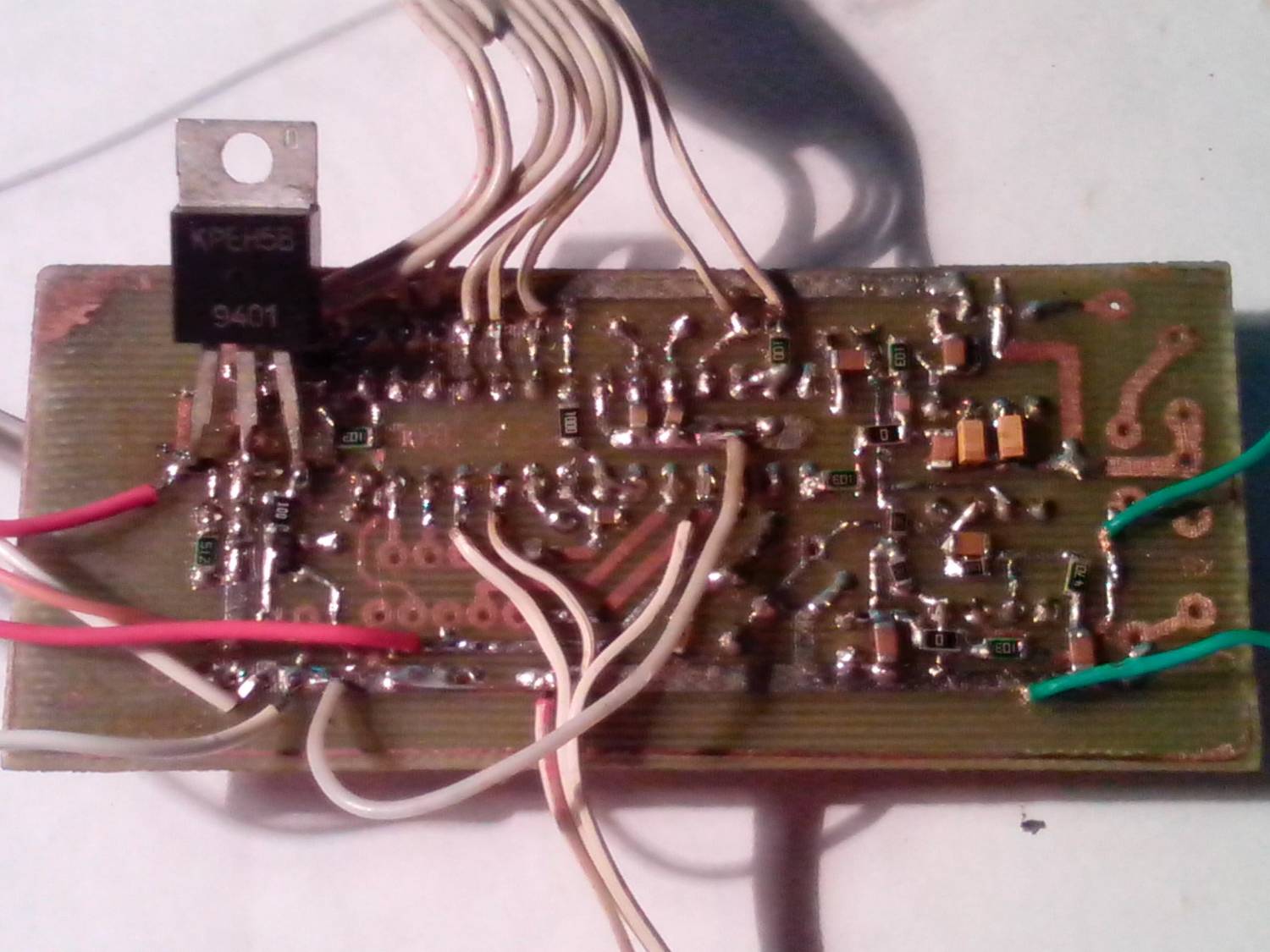

| leha | Дата: Воскресенье, 17.08.2014, 18:27 | Сообщение # 2813 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
|
|
| |
| |
| TCB | Дата: Воскресенье, 17.08.2014, 19:55 | Сообщение # 2814 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| leha, фото у тебя, скажу прямо, никудышные. Но посмотрев их и PDF на индикатор http://www.farnell.com/datasheets/442174.pdf у меня закралось подозрение, что индикатор запаян не правильно. У этого индикатора хитрая нумерация контактов: 14, 13, ...., 2, 1, 16, 15. Проверь еще раз как ты его запаял, по фото отследить невозможно.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 19:59 | Сообщение # 2815 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| то что нумерация хитрая я знаю 15,16 идут спереди это подсветка. Здесь всё правильно. рвади интереса сделал схемку с этого сайта "Универсальный прибор" Заработал с первого включения. Только индикатор без кирилицы. А здесь ни как .
|
| |
| |
| TCB | Дата: Воскресенье, 17.08.2014, 20:09 | Сообщение # 2816 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата leha (  ) то что нумерация хитрая я знаю 15,16 идут спереди это подсветка.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 20:12 | Сообщение # 2817 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| там провода в шлейфе переменены
|
| |
| |
| TCB | Дата: Воскресенье, 17.08.2014, 20:20 | Сообщение # 2818 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата leha ( ) там провода в шлейфе переменены
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 20:26 | Сообщение # 2819 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline

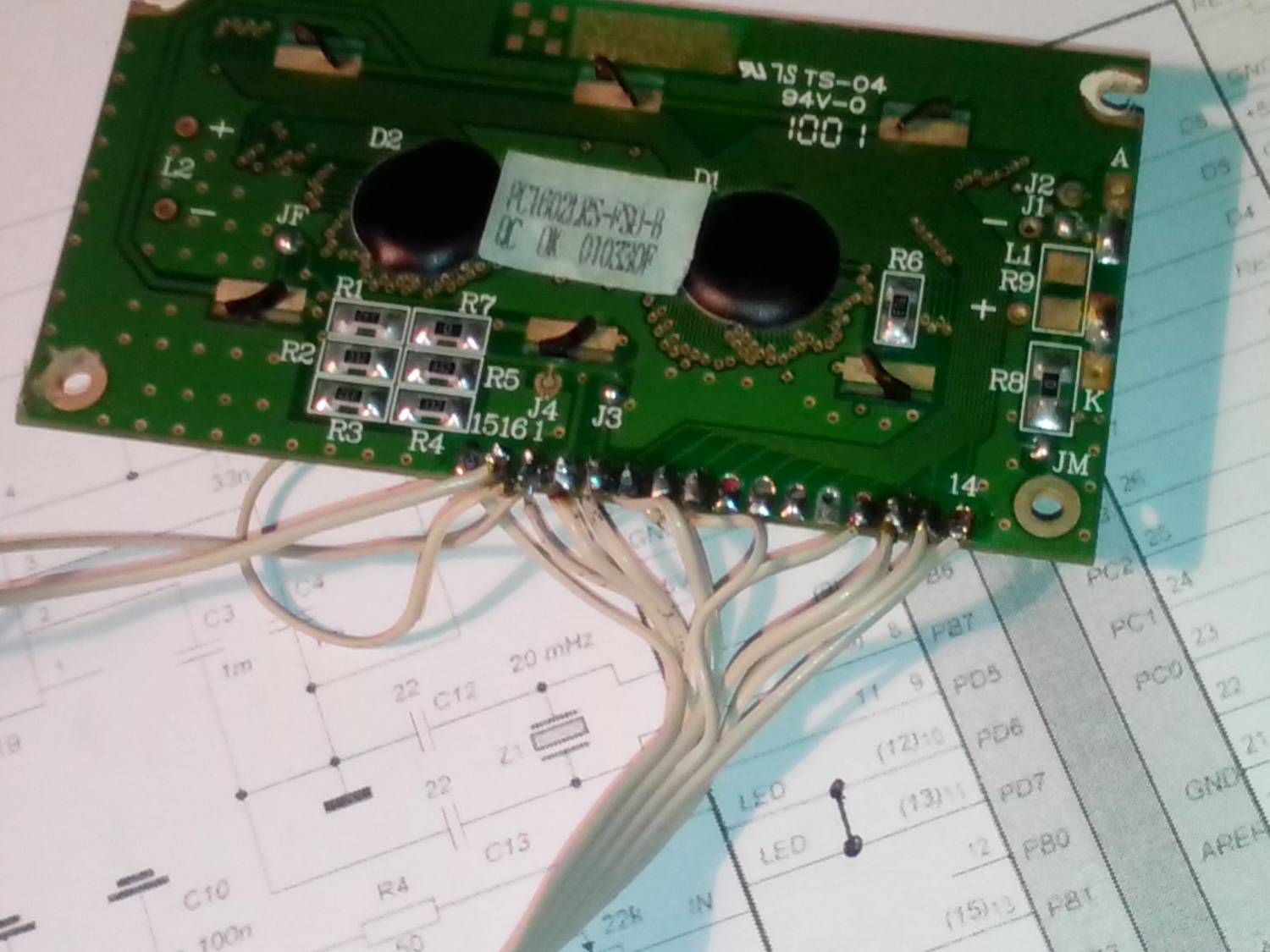

|   Добавлено (17.08.2014, 20:26)
---------------------------------------------
так виднее??
|
| |
| |
| TCB | Дата: Воскресенье, 17.08.2014, 20:33 | Сообщение # 2820 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2141
Статус: Offline
| Цитата leha ( ) так виднее??  .
