по схеме
|
|
| Nuclear | Дата: Понедельник, 20.01.2014, 18:21 | Сообщение # 2791 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| почему может так трясти сигнал? и откуда то на вход лезет сигнал 20 мгц. Не знай сколько уже мучаюсь, не удается достичь стабильной работы. http://files.mail.ru/ABDFD98ECAED42E1A97839B1FF46F6C5
Сообщение отредактировал Nuclear - Понедельник, 20.01.2014, 18:25 |
| |
| |
| Andrew | Дата: Среда, 22.01.2014, 10:34 | Сообщение # 2792 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Что за "хрень" у вас на видео? Может вы забыли земляной щуп подключить?
Каким флюсом паяли плату?
|
| |
| |
| Nuclear | Дата: Среда, 22.01.2014, 11:30 | Сообщение # 2793 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| минус прицеплен, паял канифолью. Перепаял вчера МК, намотал для пробы еще и ДД катушку, все равно плохо работает. Может стоит на новую плату все перепаять?
Можно конечно распаять его и прозвонить мегометром между дорожек)
Сообщение отредактировал Nuclear - Среда, 22.01.2014, 11:48 |
| |
| |
| Andrew | Дата: Среда, 22.01.2014, 13:37 | Сообщение # 2794 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А без катушки как? Какая прошивка стоит?
|
| |
| |
| янукович | Дата: Среда, 22.01.2014, 14:24 | Сообщение # 2795 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Начинайте, прежде всего, с замеров напруг, и применяйте хорошие, проверенные комплектующие.
|
| |
| |
| Nuclear | Дата: Среда, 22.01.2014, 18:25 | Сообщение # 2796 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| знать бы еще где какое напряжение должно быть), а так только питание микросхем померить могу. Детали все новые покупал.
Вообщем дело было так: спаял я крота осенью, он нормально работал сантиметров 25 на пятак было. Но с дуру залил катушку почти всю сразу и баланс естественно уплыл. Потом некогда было им заниматься. И вот тут решил доделать его. Намотал новую катушку, а он не хочет работать. Плату промывал аценом, мк менял. Уж не знай что там могло случиться с ним.Добавлено (22.01.2014, 18:25)
---------------------------------------------
Распаял сейчас крота, отдраил плату ацетоном, спаял обратно. Стало получше. Пятак примерно 20 см (не резонансная RX). Изредка пикает сам по себе.
Кроме резисторов R5, R16, R17 подбирать ничего больше не надо?
|
| |
| |
| янукович | Дата: Среда, 22.01.2014, 22:27 | Сообщение # 2797 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Не понятная у Вас плата... То работает, то не работает. Просмотрите ее внимательно, пошатайте детальки, если все будет работать нормально, устойчиво, тогда займитесь подбором. И очень большое внимание уделите датчику. 90% работы прибора зависит от него.
|
| |
| |
| Nuclear | Дата: Пятница, 24.01.2014, 15:20 | Сообщение # 2798 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Вообщем, похоже причина не сведения была в экране из алюминиевой фольги. Сейчас попробовал снять экран с RX, и сразу же удалось свести до 100 мВ по кроту. Работает намного лучше.
Но на входе все равно какая то хрень.
Сообщение отредактировал Nuclear - Пятница, 24.01.2014, 17:08 |
| |
| |
| янукович | Дата: Понедельник, 04.08.2014, 19:04 | Сообщение # 2799 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Я от нечего делать собрал еще одного Крота-1 (своего первого, подарил товарищу)  Но так как все делать по "правильному", то-есть по схеме, я не хотел (Крот очень интересен для модернизаций и экспериментов...), то внес туда изменения. Поставил после генератора в ТХ фазовращатель от "Арматала" (был у нас такой форумчанин), вместо р-16 поставил постоянный резистор на 4.7 кОм. Внес небольшие изменения в приемник и в передающую часть. Сегодня "запускал" с тестовым датчиком. Работает очень хорошо. Все металлы, на шкале, на своих местах... От "виртуального" грунта (феррита) отстраивается хорошо. Прибор работает тихо, практически без ложняков, и стабильно. С датчиком "кольцо" 23 см. на пятак ссср около 28 см. Завтра еще попробую поднять усиление. Сейчас думаю как-бы сделать оригинальный датчик и какой-то, ни на что не похожий конструктив.... Как закончу, сниму видео (заражу вас творческим экспериментаторством). Кто хочет попробовать и заинтересуется, выложу схему с доработками.
|
| |
| |
| leha | Дата: Вторник, 12.08.2014, 16:32 | Сообщение # 2800 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| и где все эти прелести?
|
| |
| |
| pictele | Дата: Вторник, 12.08.2014, 16:38 | Сообщение # 2801 |
 Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| Не спеша,но в студию.
|
| |
| |
| янукович | Дата: Вторник, 12.08.2014, 16:47 | Сообщение # 2802 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Нарисую, покажу....
|
| |
| |
| янукович | Дата: Среда, 13.08.2014, 09:33 | Сообщение # 2803 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline

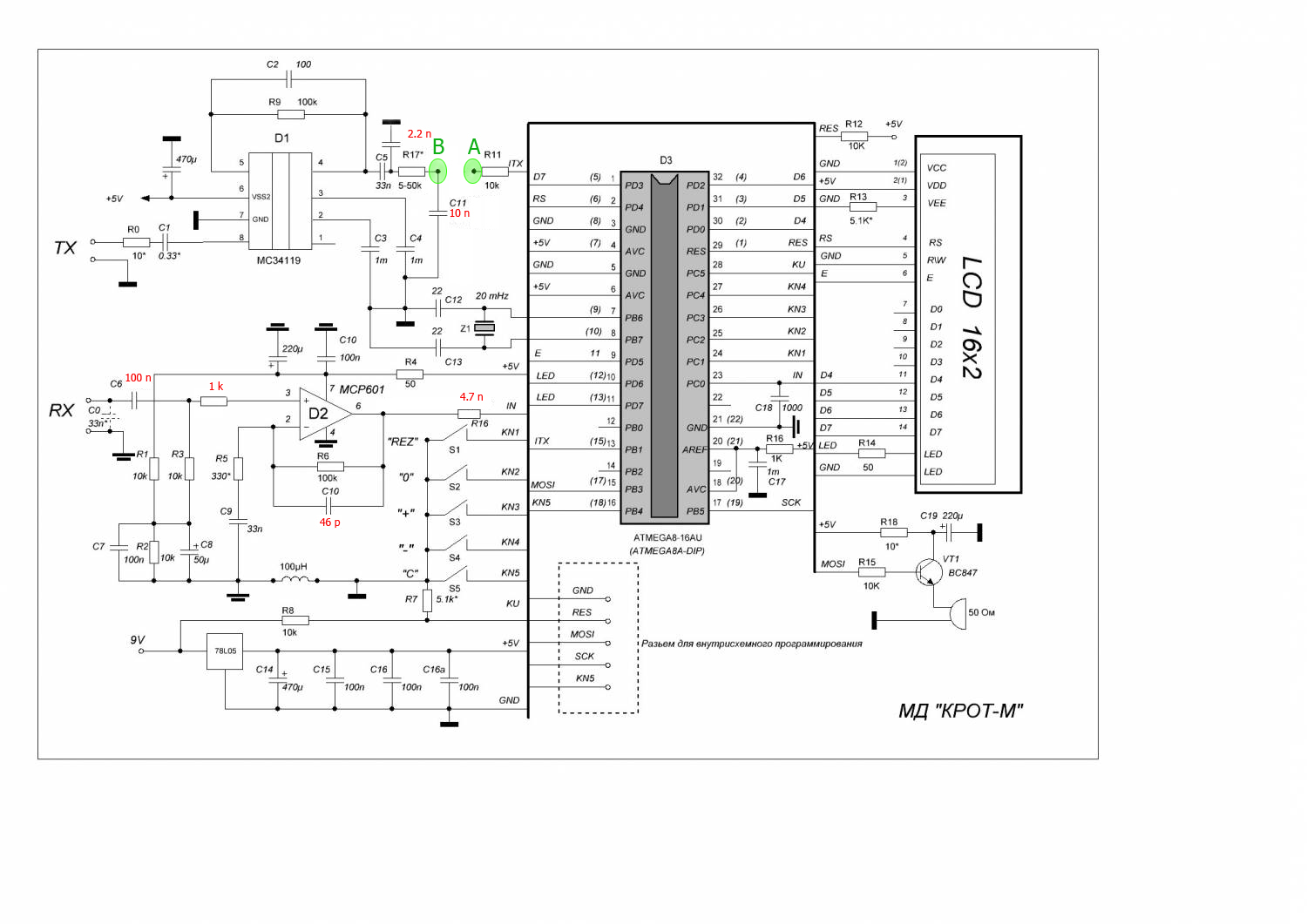

| Нарисовал... Схема теперь выглядит так...

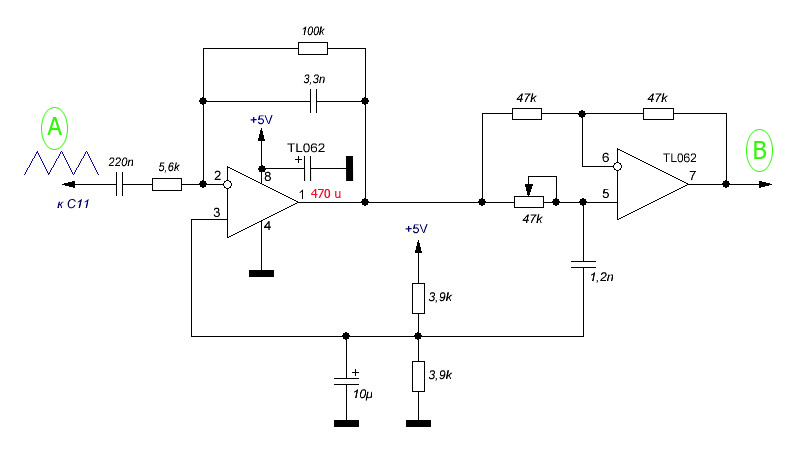

А точки "А" и "В" подключил фазовращатель от нашего форумчанина "Арматалла"...
Фазовращатель сделал на отдельной плате... Пока еще все в "коробочку" не разместил и проверял работу на столе. Осталось выполнить "слесарку", которую я очень не люблю делать (сверлить, пилить, клеить)... Но как закончу, сниму кино о К-1.
Конечно можно еще проводить эксперименты, улучшать, модернизировать. Но и в этом варианте все работает хорошо.
П.С. Забыл дорисовать С18 - 2.2 нан...
Сообщение отредактировал янукович - Среда, 13.08.2014, 10:03 |
| |
| |
| leha | Дата: Воскресенье, 17.08.2014, 06:24 | Сообщение # 2804 |
|
Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline
| Здрасти други. Собрал крота и я. Мозг кипит. Как заставить гада работать? Проц перешил раз 10 на передатчик меандр идёт а индикатор ни в какую ни показывает.
|
| |
| |
| янукович | Дата: Воскресенье, 17.08.2014, 06:28 | Сообщение # 2805 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| leha, Наверное нужно проверить подключение индикатора... Глянуть по даташиту где +, а где минус... и 5-тый контакт ЖКИ подключить на минус питания... подстроить контраст...
|
| |
| |
