по схеме
|
|
| Anjey | Дата: Пятница, 22.06.2012, 21:48 | Сообщение # 2221 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| спасибо за помощь но всеже правильно ли я написал ? и куда идут помеченные красным ПОМОГИТЕ ХЕЛП
МАРКИРОВКА LCD|||||||||||||||||| АTMEGA8||||||||||| ПИН
1VSS............................................. 8gnd ................1пин
2VDD............................................ 0 .....................2 ПИН на 78Д05
3VO.................................................???? ????????
4RS.................................................6 rs ................8 пин
5R/W..............................................gnd ????? ???????
6E..................................................11....................паять отдельно
7DB0............................................. нет ..................нет
8DB1.............................................. нет .................нет
9DB2.............................................. нет .................нет
10DB3............................................ нет ..................нет
11DB4............................................ 2 d4.................4 пин
12DB5.............................................3 d5 ................5 пин
13DB6.............................................4 d6 ................6 пин
14DB7.............................................5 в7 ................7 пин
15A.................................................12+13LED ..........паять отдельно
16K..................................................gnd ????? ?..........??????
ВСЕ gnd паять в кучу ?????????? ПОМОГИТЕ ПЛИЗ !!!сам немогу разобратся
Сообщение отредактировал Anjey - Суббота, 23.06.2012, 00:18 |
| |
| |
| TCB | Дата: Суббота, 23.06.2012, 00:27 | Сообщение # 2222 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
|

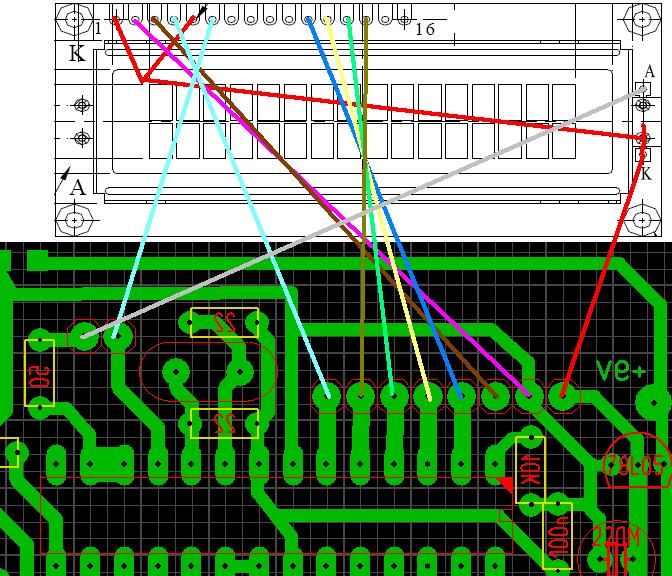

Распаивай так - надеюсь понятно.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Leon666 | Дата: Суббота, 23.06.2012, 00:34 | Сообщение # 2223 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| 2,5 нога winstarara идут на землю(GND)С нее-же через резистор 5,1к на 3 ногу winstarara 16 нога тоже на землю.Все остальное посхеме
|
| |
| |
| TCB | Дата: Суббота, 23.06.2012, 00:49 | Сообщение # 2224 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Quote (Leon666) 2,5 нога winstarara
По pdf - 1 нога земля, 2 - +5В. Будьте внимательны проверьте еще раз!!!
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Ded | Дата: Суббота, 23.06.2012, 08:38 | Сообщение # 2225 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline

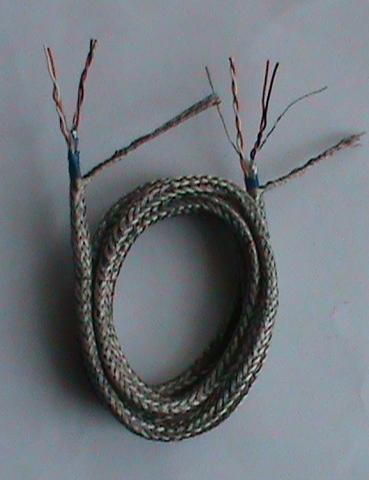

| Quote (AliG) .четыри жилы без экранов и весь этот бутерброд в общем экране!..как поступить?!!.

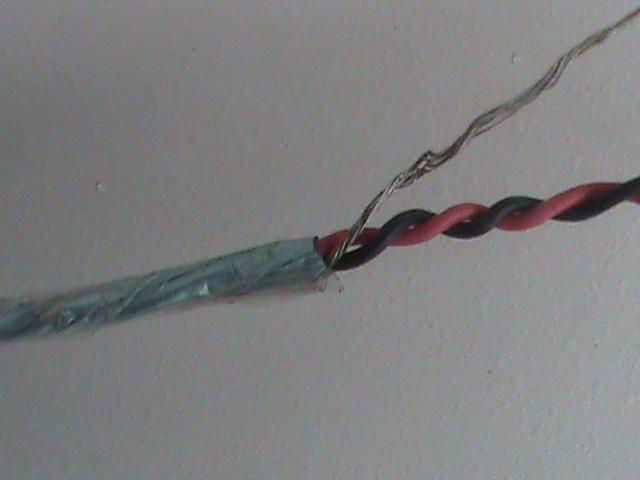

из этих проводов можно сделать две экранированные витые пары,вот Вам и шнурок для катушки
выслушай всех,но сделай по своему
|
| |
| |
| Andrew | Дата: Суббота, 23.06.2012, 10:44 | Сообщение # 2226 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (AliG) три жилы каждая в своим экране.
Можно попробовать сделать и так- Две экранированных жилы на rx, одну на тх, экраны со стороны платы все на землю со стороны катушки rx на экран Фарадея, тх экран на tx..
Хотя на tx можно и без экрана, например по два свободных проводка особенно если они тонкие...
|
| |
| |
| Armatal6278 | Дата: Суббота, 23.06.2012, 11:26 | Сообщение # 2227 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Хотелось бы всё же узнать мнение автора о модификациях прошивки, предложенных мной на предыдущей странице ...
|
| |
| |
| Anjey | Дата: Суббота, 23.06.2012, 12:46 | Сообщение # 2228 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| БОЛЬШОЭ ВСЕМ СПАСИБО !

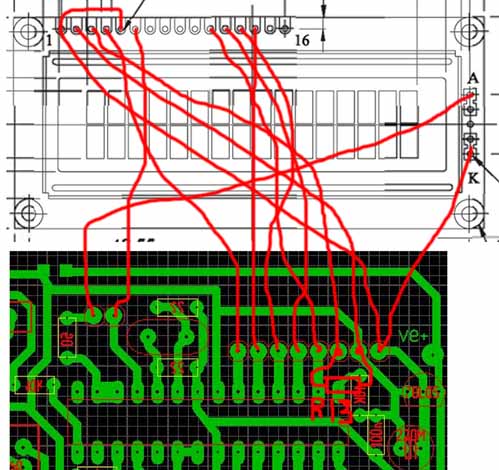

Очень ценю вашу помощь... зделал как на моей картинке ибо несмог доконца розобратся с картинкой уважамого ТСВ...
Результат ... пи подачи питания идет звуковой 4 тональный сигнал в етот момент засвечивается подсветка екрана на тот же промежуток времени что и звуковой сигнал и сразу гаснет .....
может я уже шмальнул екран ? как это проверить? резистор стоит 5.1 ком пробывал 10 тоже самое....
на нажатия кнопок реагирует звуковым сигналом(можно предположыть что проц жыв)
Сообщение отредактировал Anjey - Суббота, 23.06.2012, 12:51 |
| |
| |
| TCB | Дата: Суббота, 23.06.2012, 13:03 | Сообщение # 2229 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Quote (Anjey) резистор стоит 5.1 ком пробывал 10 тоже самое....
Поставь переменник 5-10кОм и попробуй настроить (я сопротивление уменьшал), если нет переменника пробуй в параллель подключить резисторы постепенно уменьшая.
Когда настроишь контраст в меню надо включить подсветку экрана.
Еще когда включается подсветка надпись на экране есть?
На твоей картинке не вижу R13 с 3 ноги индикатора на GND
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Суббота, 23.06.2012, 13:18 |
| |
| |
| AliG | Дата: Суббота, 23.06.2012, 13:07 | Сообщение # 2230 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| Результат ... пи подачи питания идет звуковой 4 тональный сигнал в етот момент засвечивается подсветка екрана на тот же промежуток времени что и звуковой сигнал и сразу гаснет .....
может просто подсветка в меню прибора отключена?!!..ну это так как вариант!!
|
| |
| |
| Anjey | Дата: Суббота, 23.06.2012, 13:34 | Сообщение # 2231 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| На екране вобще ничево нет
поставил потенц 10ком ...
кручу верчу дисплей засветить хочу ..... но нет ничево все то самое ... чует мое сердце что нужен новый дисплей
как его проверить эсть осцылограф С1-72
Сообщение отредактировал Anjey - Суббота, 23.06.2012, 13:48 |
| |
| |
| TCB | Дата: Суббота, 23.06.2012, 15:37 | Сообщение # 2232 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Quote (Anjey) На екране вобще ничево нет
Посмотри ЛС
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Anjey | Дата: Суббота, 23.06.2012, 16:00 | Сообщение # 2233 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Посмотрел
припаял резстор 118 ом напрямую с контакта А к +5 вольт результат
теперь при включении не гаснет но никаких символов нету
Сообщение отредактировал Anjey - Суббота, 23.06.2012, 16:48 |
| |
| |
| Andrew | Дата: Суббота, 23.06.2012, 16:21 | Сообщение # 2234 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (TCB) кручу верчу дисплей засветить хочу .....
Так засветите принудительно, отсоедините от контроллера и подключите к +5В. , а потом подберите резистор на 3 ноге.
А вообще лучше брать дисплей на отраженном свете!
|
| |
| |
| Andrew | Дата: Суббота, 23.06.2012, 16:45 | Сообщение # 2235 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Armatal6278) Хотелось бы всё же узнать мнение автора о модификациях прошивки, предложенных мной на предыдущей странице ...
Какая модификация в 32 градуса жары..)
Quote (Armatal6278) При таком значении С9 шкала VDI сильно сжалась, и весь спектр целей укладывался в интервал 10 градусов
Не должно ВДИ так зависить от АЧХ конкретного предварительного усилителя. Может вам попробовать сам ОУ заменить?
Quote (Armatal6278) То есть, допустим, на феррит показывает +20, а на медь +30; все остальные металлы укладываются в диапазон от +20 до +30
Шкала ВДИ она как бы и в Африке...Если вы правильно ее "установили" по тому-же ферриту то и все остальное должно встать на свое место. ВДИ феррита должно быть в районе -85, -90
Quote (Armatal6278) Что если в качестве метода борьбы с грунтом применить алгоритм фильтрации сигналов в диапазоне VDI от +70 до – 70 по их продолжительности. То есть если сигнал попадает в этот диапазон, а продолжительность его менее стольки-то миллисекунд, то МК данную «цель» просто не озвучивает.
Этот метод называется фильтрация ( иногда фильтры движения), Здесь конечно есть над чем подумать. Хотя была попытка версия 7F улучшить Крота в этом плане.
Quote (AliG) В режиме гистограммы не отображается напряжение батареи питания. Это неудобно.
В ранних версия отображалось, вернуть не проблема..
|
| |
| |
