| подскажите отключаю резистор от пин.20-21 которыи1к чуика немного подает но работает стабильнеи замыкаю все наоборот
|
| |
| |
| Andrew | Дата: Пятница, 25.05.2012, 20:52 | Сообщение # 2087 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Странно. Это опорное напряжение для АЦП, должно быть 5В, чем оно стабильнее тем лучше...
Резистор например можно заменить на дроссель.
|
| |
| |
| NEMO | Дата: Пятница, 25.05.2012, 21:51 | Сообщение # 2088 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| может с мк чтото другои не хочет работать на кварце20м.один из 6штук.8а-pu может20м много от этого и не стабильно.может подправите прошивку до 16м для пробы
|
| |
| |
| Shkarpik | Дата: Пятница, 25.05.2012, 21:52 | Сообщение # 2089 |
 Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| Вопросик по кнопкам:

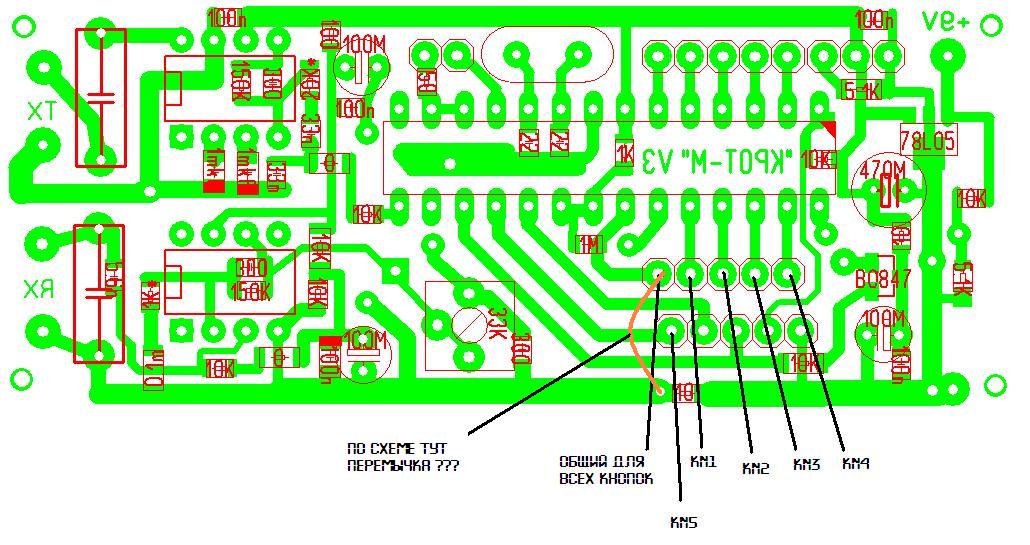

правильное подключение кнопок???
и правильно ли я поставил перемычку?
Что за кнопка "С"
Сообщение отредактировал Shkarpik - Пятница, 25.05.2012, 22:09 |
| |
| |
| Leon666 | Дата: Пятница, 25.05.2012, 22:59 | Сообщение # 2090 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| 22 нога по схеме должна сидеть на аналоговой земле.перемычка правильная.Вместо 10 ом лучше поставить дроссль на 50-100 мкгн
кнопка С она же пинпойнт она же кн5
|
| |
| |
| Shkarpik | Дата: Суббота, 26.05.2012, 10:39 | Сообщение # 2091 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| Спасибо) Добавлено (26.05.2012, 10:39)
---------------------------------------------
" МД "Крот" хорошо работает и с DD катушкой, тем более для начинающих "МД-строителей" ее проще изготовить и настроить.
Данные для катушки на DD частота ~10 кГц, диаметром ~20 см
Количество витков передающей TX 70-75 витков провода 0.3-0.5мм c1=0.1 мкф
Количество витков приемной RX 150-170 витков провода 0.15-0.22 мм Не резонанс С0=0, резонанс С0=0.022 мкф
Мотать на оправке ~22 см.Экранировать только RX - фольгой.
Рекоминдуеться не резонансная RX! "

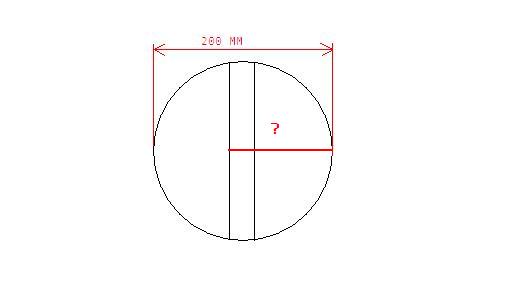

а можно более подробную инструкцию, я так понимаю катушки имеют D-образную форму, непонятно что значит "диаметром ~20 см"
Помогите люди добрые)))
|
| |
| |
| Ded | Дата: Суббота, 26.05.2012, 11:26 | Сообщение # 2092 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Shkarpik) что значит "диаметром ~20 см"
выслушай всех,но сделай по своему
|
| |
| |
| Shkarpik | Дата: Суббота, 26.05.2012, 11:29 | Сообщение # 2093 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| а этот расстояние?
|
| |
| |
| Ded | Дата: Суббота, 26.05.2012, 11:35 | Сообщение # 2094 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| лично я к 0.5 диаметра добавляю 1см. для диаметра 20см.получается 11см.
выслушай всех,но сделай по своему
|
| |
| |
| Shkarpik | Дата: Суббота, 26.05.2012, 11:41 | Сообщение # 2095 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| и как, трудно было настроить?
а диаметр и количество провода на катушках?
|
| |
| |
| Leon666 | Дата: Суббота, 26.05.2012, 16:23 | Сообщение # 2096 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline

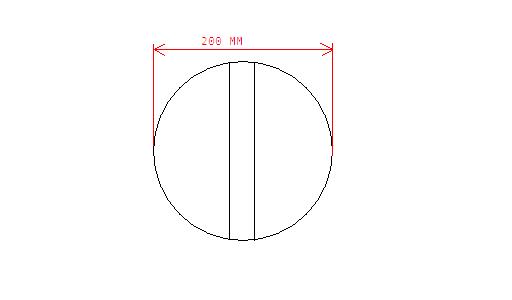

| Для нерезонансной ТХ- 85 витков 0,42мм RX- 180витков проводом 0.22-0.18 рекомендую делать вот так.сразу залить ТХ а потом свести в 0 и залить перекрестки катушек.Ну а потом потихоньку сводить точнее

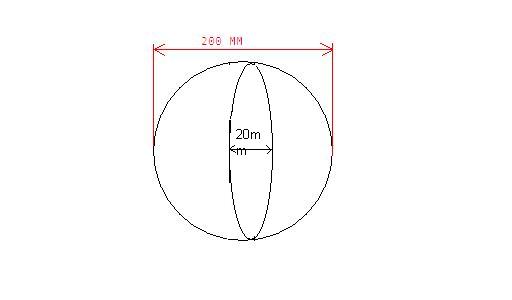

Рекомендую сделать так
Сообщение отредактировал Leon666 - Суббота, 26.05.2012, 16:24 |
| |
| |
| SergM-76 | Дата: Суббота, 26.05.2012, 16:45 | Сообщение # 2097 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Shkarpik,
Да ни чего сложного.
D-образную форму имеют как ТХ так и RX катушки, но когда они вместе, то образуют приблизительно окружность с условным диаметром.
а диаметр и количество провода на катушках?
Диаметр и количество провода на катушках у вас правильно указано выше.Добавлено (26.05.2012, 16:40)
---------------------------------------------
Leon666,
Как у Вас работает Крот с последней прошивкой. Какие результаты? Добавлено (26.05.2012, 16:41)
---------------------------------------------
Ded,
А Вы что скажете о приборе. Добавлено (26.05.2012, 16:45)
---------------------------------------------
Хочу сказать что в грунте по глубине пока он ещё слаб. Работает уверенно, как по стабильности так и по ВДИ.
|
| |
| |
| Kaktus | Дата: Суббота, 26.05.2012, 22:24 | Сообщение # 2098 |
 Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Привет всем кротоделам.
Скажите, провод диаметром 0.34 для ТХ и 0.12 для RX подойдет?
И по сколько витков нужно мотать катушки для DD?
|
| |
| |
| Leon666 | Дата: Суббота, 26.05.2012, 22:51 | Сообщение # 2099 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (SergM-76) Как у Вас работает Крот с последней прошивкой. Какие результаты?
Пока не ходил,нет времени ,техосмотр нужно пройти,а проблемы вылазят ежедневноQuote (SergM-76) Хочу сказать что в грунте по глубине пока он ещё слаб. Работает уверенно, как по стабильности так и по ВДИ.
Сэтим согласен,но попробуйте увеличить ток в ТХ.А так это уже обрабатывается и Чапай думать будет или уже думает,вроде что-то проясняется
|
| |
| |
| SergM-76 | Дата: Воскресенье, 27.05.2012, 22:19 | Сообщение # 2100 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Leon666,
У меня складывается мнение, что это тупик.
Закажу плату и проц Спектра, но Крота оставлю для друга.
|
| |
| |
