по схеме
Q29Дата: Вторник, 22.05.2012, 17:07 | Сообщение # 2071
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Что то запутался "в одном конденсаторе" - на 8 выводе МС34119 норма, а после резистора 1 ом(слева) какая то ерунда. На обеих фотках 1 вольт\деление.

Прикрепления: 7465609.jpg (18.9 Kb) · 1063018.jpg (13.1 Kb)


Сообщение отредактировал Q29 - Вторник, 22.05.2012, 17:10

DedДата: Вторник, 22.05.2012, 18:36 | Сообщение # 2072
Генерал-майор
Группа: Пользователи
Сообщений: 266
Награды: 0
Репутация: 2
Статус: Offline
по картирке с права ,катушка не в резонансе
см. #2033 рис.6865822


выслушай всех,но сделай по своему

Сообщение отредактировал Ded - Вторник, 22.05.2012, 18:45

Q29Дата: Среда, 23.05.2012, 11:47 | Сообщение # 2073
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
А что должно быть на 4 выводе МС34119? У меня до R11 прямоугольные 5в импульсы, а после R11 ничего не вижу.

ShkarpikДата: Среда, 23.05.2012, 13:29 | Сообщение # 2074
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
купил ЖК дисплей RC1602B2-BIW-CSX 16 символов, 2 строки

на него нет Даташета, нашел только на RC1602B-BIW-ESX, должно подойти

назрел вопрос
VCC - VSS
....
VEE - V0
...
...
LED - A (LED+)
LED - K (LED-)

Я правильно понял соответствие контактов
Прикрепления: RC1602B-BIW-ESX.pdf (815.0 Kb)


Сообщение отредактировал Shkarpik - Среда, 23.05.2012, 13:31

ShkarpikДата: Среда, 23.05.2012, 13:55 | Сообщение # 2075
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
я так понял, у разных производителей выводы VCC и VDD могут быть на разных контактах?
Прикрепления: 3942241.jpg (6.5 Kb)

Leon666Дата: Среда, 23.05.2012, 16:28 | Сообщение # 2076
Подполковник
Группа: Пользователи
Сообщений: 145
Награды: 0
Репутация: 2
Статус: Offline
Quote (Shkarpik)
у разных производителей выводы VCC и VDD могут быть на разных контактах?

Да и часто народ на этом подгорает.для контроля прозвоните мталлическую рамку индикатора с подозреваемым минусом
Второй подозреваемый соответственно будет плюсом


Сообщение отредактировал Leon666 - Среда, 23.05.2012, 16:29

ShkarpikДата: Среда, 23.05.2012, 16:37 | Сообщение # 2077
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline

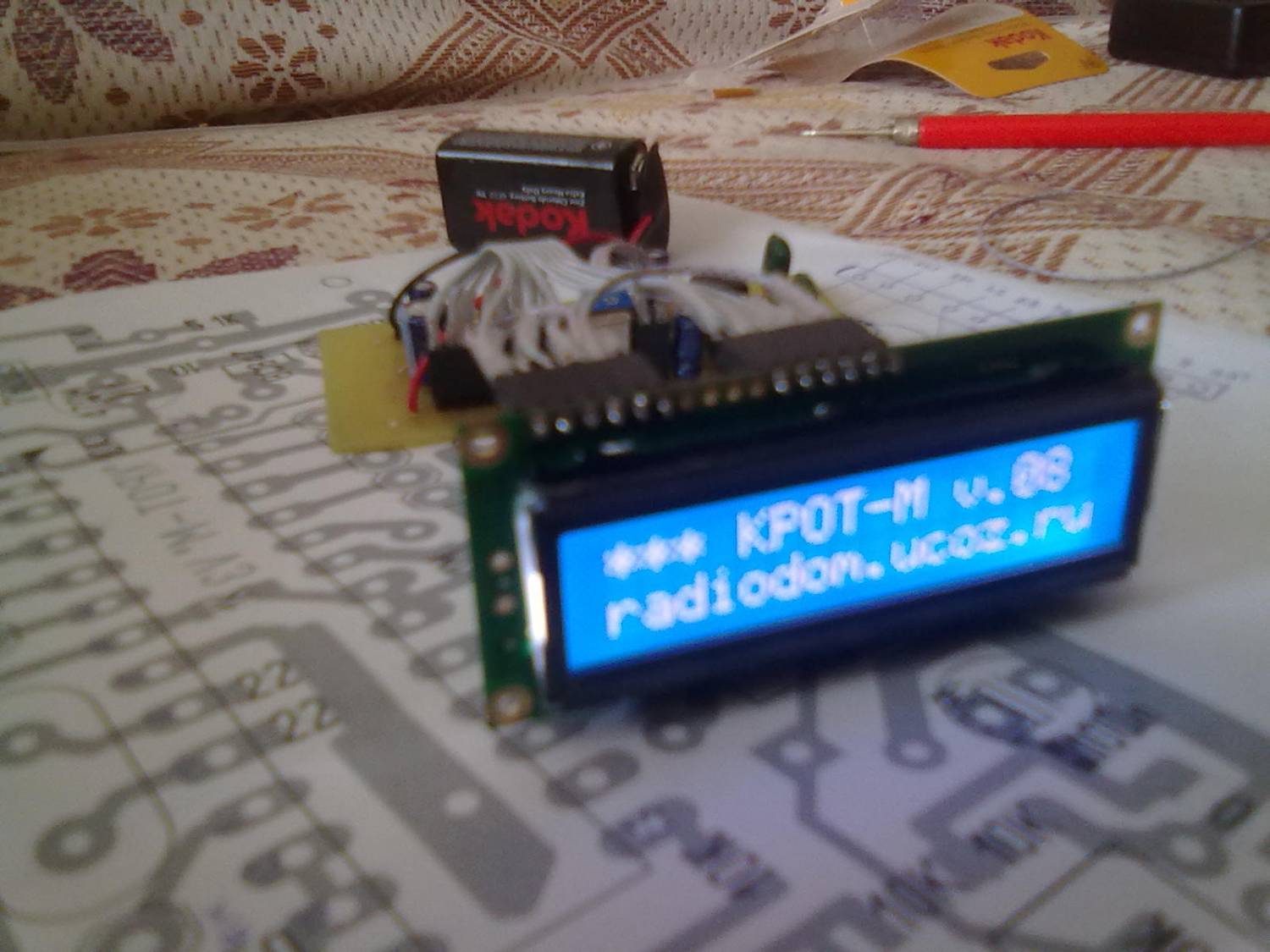

запустил))
теперь печатку под кнопки буду делать

Добавлено (23.05.2012, 16:37)
---------------------------------------------
а кронка то бедная быстренько угасает((

Прикрепления: 5693385.jpg (134.2 Kb)

AndrewДата: Среда, 23.05.2012, 18:44 | Сообщение # 2078
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Индикаторы лучше брать приблизительно такие http://www.freeduino.ru/arduino....all.jpg Кроны медленнее угасать будут.)

ShkarpikДата: Среда, 23.05.2012, 19:53 | Сообщение # 2079
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
такой же, только екран синий, на 600-летия брал, других не было

tickДата: Среда, 23.05.2012, 20:28 | Сообщение # 2080
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 0
Репутация: 0
Статус: Offline
Кстати, как выяснилось негативный без подсветки на солнце тоже хорошо видно. Негативные почемуто дешевле на ebay от 80 р.

Сообщение отредактировал tick - Среда, 23.05.2012, 20:37

AndrewДата: Среда, 23.05.2012, 21:39 | Сообщение # 2081
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Quote (Shkarpik)
на 600-летия брал, других не было

http://www.radiocom.vinnitsa.com/gk_displei.php Начиная с 38/11

ShkarpikДата: Среда, 23.05.2012, 22:17 | Сообщение # 2082
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
спасибо))

Q29Дата: Четверг, 24.05.2012, 08:09 | Сообщение # 2083
Рядовой
Группа: Пользователи
Сообщений: 12
Награды: 0
Репутация: 0
Статус: Offline
Что должно быть на 4 выводе МС34119? У меня до R11 прямоугольные 5в импульсы, а после R11 ничего не вижу.

ewstepДата: Четверг, 24.05.2012, 08:40 | Сообщение # 2084
Лейтенант
Группа: Пользователи
Сообщений: 57
Награды: 0
Репутация: 2
Статус: Offline
На 4 выводе должен быть сигнал треугольной формы с амплитудой от 0,2 до 1 вольта ( зависит от номиналов обвески). Если у вас после R11 нет сигнала - значит либо сам R11 в обрыве ( или не того номинала - например мегаомы, или его левый по схеме конец не туда впаян - например в землю по ошибке ), либо С11 замкнут ( или "сопля" на плате его замыкающая на землю), больше там и ломаться нечему. У меня за правило - как только при сборке припаял очередной элемент на плату : сразу прочистил не очень острой иглой от школьног циркуля все вокруг вновь впаянных пятачков - всю канифоль и за одно прочую срань - за сколько лет благодаря этому, еще ни разу "сопли" от ручной пайки меня не тревожили.

Сообщение отредактировал ewstep - Четверг, 24.05.2012, 08:40

DedДата: Четверг, 24.05.2012, 10:29 | Сообщение # 2085
Генерал-майор
Группа: Пользователи
Сообщений: 266
Награды: 0
Репутация: 2
Статус: Offline
Quote (Q29)
на 8 выводе МС34119 норма

если на 8 норма что вы прицепились к 4
вот почитайте как найти Fрез. последовательного контура
Прикрепления: index1.chm (643.0 Kb)


выслушай всех,но сделай по своему
