| SergM-76 | Дата: Среда, 16.05.2012, 16:45 | Сообщение # 2026 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew,
На 08а не заметил разницы с 08.
С0 где поставить на печатку или оставить в катушке. Раньше писалось что надо ставить в катушке. Что посоветуете.
|
| |
| |
| bliznecvy | Дата: Среда, 16.05.2012, 18:26 | Сообщение # 2027 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (tick) Резонанс тх 10660 от него ушел ниже на 100гц.
С нерезонансной катушкой, TX лучше ставить точно в резонанс. До 1В разбаланс не страшно и на грунте. Зато чуйка повыше и стабильность хорошая. У меня два одинаковых прибора, один с резонансой катушкой залитой эпоксидкой, другой нерезонанс залита пеной. Провел экперимент... вечером в теньке по холодку 12 град. настроил обе катушки на 100мв. Вышел на солнышко и мои катушечки постепенно прогрелись 20-25град. по ощущению и разбаланс тихо пройдя "0" ушел в полный тупик-4500мв. Настроил петельками снова на 100мв.
На следующий день, при хорошей солнечной погоде катушки за день расстраивались максимум до 600мв. Что, вобщем-то приемлимо. Отсюда выввод-надо найти способ борьбы с температурным разбалансом. Идеи есть, не хватает времени.
Спасибо за внимание.
Добавлено (16.05.2012, 18:26)
---------------------------------------------
Quote (tick) С подсветкой и катушкой 112 ма.
Похоже у Вас ток катушки 50мА. попробуйте снизить до 35мА.
|
| |
| |
| SergM-76 | Дата: Среда, 16.05.2012, 18:30 | Сообщение # 2028 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| bliznecvy,
Аналогичная проблема я думал это только у меня такое творится но не спец я еще в катушках, может все с опытом придет.Добавлено (16.05.2012, 18:30)
---------------------------------------------
bliznecvy,
С1 куда ставите с резонансной катушкой на плату или в катушку.
|
| |
| |
| bliznecvy | Дата: Среда, 16.05.2012, 18:35 | Сообщение # 2029 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| SergM-76
Да я тоже не спец, но не могу сказать, что сильно кривые катушки получились на мой взгяд. Будем думать.Добавлено (16.05.2012, 18:35)
---------------------------------------------
С1 ставлю на плату, С0 в катушку.
|
| |
| |
| SergM-76 | Дата: Среда, 16.05.2012, 21:47 | Сообщение # 2030 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| 08а получше будет предыдущих версий, но реально покажет грунт. Всем удачи. Добавлено (16.05.2012, 21:34)
---------------------------------------------
bliznecvy,
С1 оставил в катушке. Добавлено (16.05.2012, 21:47)
---------------------------------------------
bliznecvy,
Прикол по катушке оторвался провод СХ от экрана, припаял все скачет перепаял на 3мм ближе к кабелю фаза стала стабильна, пробовал перепаивать три раза петлей фазу стабилизировать не получалось. Запаял на место и все в порядке. Вот какие косяки могут встречаться в изготовлении катух.
|
| |
| |
| Q29 | Дата: Четверг, 17.05.2012, 10:05 | Сообщение # 2031 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Вопрос по схеме - какая форма и размах сигнала должны быть на 4 и 8 выводах МС34119?
Все было нормально - получил "заветные вольты" на ТХ, но потом вместо синуса с нормальной амплитудой на ТХ только остроконечные "всплески" в несколько вольт. Думал, МС34119(SMD) сдохла - поменял - та же песня. Не пойму, в чем дело, нужна инфа о "нормальных" сигналах на выводах.
|
| |
| |
| tick | Дата: Четверг, 17.05.2012, 12:01 | Сообщение # 2032 |
 Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Интересно, а нельзя ли как то програмно контролировать фазу ? Пусть даже с небольшой потерей чувствительности при уходе фазы . Даже - 20% чуйки при сильном смещении фазы , не так страшно.
Пробовал вчера крота на грунте. Но нормальных испытаний так и не получилось. Уж больно тяжелый грунт попался для испытаний. Куда ни ткни все звенит. Коэффициент от -50 до -100. Думал сначала что на грунт звенит, но всетаки нашел клочек земли -30 и без метала , не пищит. Короче, не тест ,а мучение!
Сообщение отредактировал tick - Четверг, 17.05.2012, 12:13 |
| |
| |
| Ded | Дата: Четверг, 17.05.2012, 12:22 | Сообщение # 2033 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Q29) - получил "заветные вольты"
сколько ?

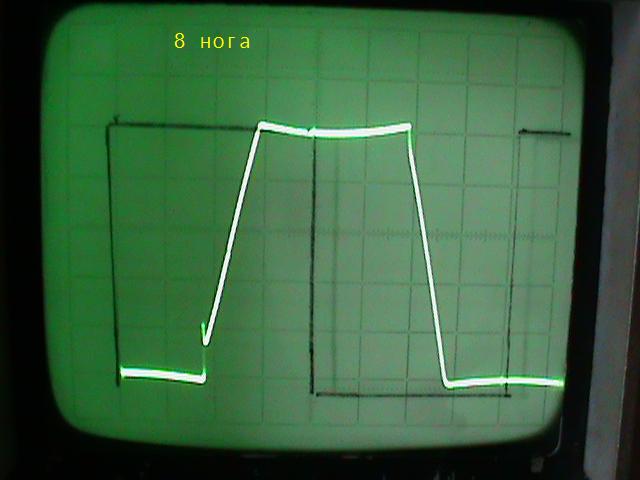

Quote (Q29) инфа о "нормальных" сигналах на выводах.
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Четверг, 17.05.2012, 12:24 |
| |
| |
| Andrew | Дата: Четверг, 17.05.2012, 12:58 | Сообщение # 2034 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (tick) Пробовал вчера крота на грунте.
Все это лечиться..
а) правильной настройкой на грунт. пробовать режим "G"
б) правильным "маханием" катушки.
б) увеличением порогов.
г) масками, можно вообще отключить железо Fe=0!
|
| |
| |
| Q29 | Дата: Четверг, 17.05.2012, 13:59 | Сообщение # 2035 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Спасибо, Ded.
У меня было 39 вольт (насколько помню; неделю назад налаживал).
Сообщение отредактировал Q29 - Четверг, 17.05.2012, 14:00 |
| |
| |
| SergM-76 | Дата: Четверг, 17.05.2012, 22:50 | Сообщение # 2036 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Привет всем. У кого есть чем поделиться. Прошивка 08а лучше прежних, но до фирменного прибора пока не дотягивает. Подглючивает не много, но искать можно только привыкнуть надо. Сказать плохо о Кроте рука не подымается автор душу вложил, дешево и проще некуда.
Andrew, спасибо за ваше детище на воздухе просто отлично, но на грунте с пивом потянет. Народ это для новичков и катушек не бойтесь. Крот как универсальный прибор для настройки катушек, но судя как развивается проект к следующему лету прибор будет супер, но это догадки. Всем удачи в изготовлении и поиске.
|
| |
| |
| Maksût | Дата: Четверг, 17.05.2012, 23:13 | Сообщение # 2037 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Поддерживаю SergM-76, но катушки научиться надо делать.
|
| |
| |
| янукович | Дата: Пятница, 18.05.2012, 07:07 | Сообщение # 2038 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| А я выскажу чисто свое мнение. Нужно не в катушках искать проблему (все о термостабильности), а в раскачке и в схемотехнике ТХ. Здесь собака порылась. Пока это не поймем и не победим, будет над нами Циклон смеяться и потешаться и прибор останется только настольным. В Кроте главное душа (прога), она отменная, супперовская. А над "железом" еще нужно поработать. Интересно что получилось у Евгения, Деда, Леона...
|
| |
| |
| tick | Дата: Пятница, 18.05.2012, 08:20 | Сообщение # 2039 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Попробовал еще раз на том же грунте про который писал ранее, но уменьшив ток в катушке и заэкранировал провода идущие от платы к разьему. Из за уменьшения тока дальность сократилась до 16-17см на 5р по воздуху , а в грунте 13-15. Зато стало на много стабильнее и замусоренность уже не так напрягает, только приходится очень медленно водить катушкой.
Хочу попробовать еще одно кольцо не резонанс намотать, но уменьшить диаметры провода : RX- 0,15 ; TX-0,25.(может посоветуете другие диаметры для эксперимента). Помимо уменьшения добротности уменьшится и количество эпоксидки , а значит увеличится и зазор между катушкой и корпусом. Что скажите?
Сообщение отредактировал tick - Пятница, 18.05.2012, 09:45 |
| |
| |
| Andrew | Дата: Пятница, 18.05.2012, 10:07 | Сообщение # 2040 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (tick) Хочу попробовать еще одно кольцо
Quote (янукович) Нужно не в катушках искать проблему (все о термостабильности), а в раскачке и в схемотехнике ТХ. Здесь собака порылась.Пока это не поймем и не победим.
ДД дружит лучше с грунтом, чем кольцо. Параметры, как пример, можно подсмотреть у того-же Циклона-"Квазара".)
Насчет раскачки, была идея попробовать автогенератор, пока народ молчит с отчетами. Можно попробовать сделать выходной каскад на полевиках например. Пробовать нужно и делиться результатами, а не ждать блюдца с голубой кое мочкой. ) Один автор, в поле не воин...
Quote (янукович) будет над нами Циклон смеяться и потешаться
http://rutube.ru/tracks/1001238.html
|
| |
| |
