| Ded | Дата: Суббота, 24.09.2011, 10:02 | Сообщение # 616 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| МСР601 заказал,жду,про эту катушку я писал ошибка в том что приклеил ее по всей поверхности к пластмассовому корпусу
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Суббота, 24.09.2011, 10:10 |
| |
| |
| Snepper | Дата: Суббота, 24.09.2011, 16:59 | Сообщение # 617 |
 Сержант
Группа: Пользователи
Сообщений: 35
Статус: Offline
| добрый день,возник вопрос :
подключил микросхему MCP601 но при дальнейшей наладке она вышла из строя,поменял уже 3 штуки при прикосновении рукой ко входам выходит из строя,точнее нет усиления и на 6 выходе 4,1 вольта,на 5 ноге 4,16, у кого нибудь была такая проблема?? и еще один момент когда выпаял эту микросхему и включил без нее то детектор продолжал периодически показывать первый кубик,по теории он должен молчать ,а там все равно скачет все...странно и почему то не могу добиться большого выходного напряжения на TX по осцылу всего 30 вольт.
Сообщение отредактировал Snepper - Суббота, 24.09.2011, 20:35 |
| |
| |
| malin666 | Дата: Суббота, 24.09.2011, 20:37 | Сообщение # 618 |
 Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| а тх каким проводом намотана? я 0.2 когда пробовал,тоже примерно в районе 30в получалоси,либо витков может быть больше чем нуна;)
и причём 5я нога?%) она вроде как и неиспользуетси
Сообщение отредактировал malin666 - Суббота, 24.09.2011, 20:38 |
| |
| |
| Snepper | Дата: Воскресенье, 25.09.2011, 04:21 | Сообщение # 619 |
|
Сержант
Группа: Пользователи
Сообщений: 35
Статус: Offline
| TX 0,35 резонанс с кандером 100нан 9049 гц но по питанию идут на осцыле мелкие пульсации поставил дроссель на вход питания генератора-не помог,через резистор 100 ом питание просаживается до 4 вольт ,а по 5 ноге то я просто снял напряжения на всех ножках на 5534 (заменил с 601 думал поможет),должно все работать,но не работает,раньше работал усилок,после замены на 601 случайно закоротил его на корпус какую то из ног и после этого ни одна микросхема не запустилась нормально(1-4.72;2-0,07;3-0,7;4-0;5-4,16;6-4,10;7-4,72;8-1,89)может я их паяльником пробиваю при пайке,уже и незнаю что думать,по схеме соплей нет вроди,ну и по напряжениям все разные.Эти микрухи сильно на статику реагируют??
Сообщение отредактировал Snepper - Воскресенье, 25.09.2011, 04:27 |
| |
| |
| malin666 | Дата: Воскресенье, 25.09.2011, 10:29 | Сообщение # 620 |
|
Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| про паяльники :))))в детстве помнитси еще изучая методом тыка всю эту электронику боялси чегонить спалить перегревом,но как ни странно так за всю жизнь ничего и не спалил%) уж и незнаю скаким фанатизмом греть то чтонить надо:)
так что смотри тестором а не визуально на целосность и КЗ дороги на плате,а также правильную цеколёвку(выпаяй транзистор на динамик для как вариант)
1 -3,76 2 -0.9 3 -0.98 4 -0 5 -2.6 6 -2.8 7 -4.76 8 -2.66 это постоянка замерена,с подключеной но не сведёной катухою,на 6й должно быть половина напряжения питания думаю мона проверить обьвязку р5 р6 и с9 с10(эт учитывая отсутствие у тя на 2й лапе напруги)
Сообщение отредактировал malin666 - Воскресенье, 25.09.2011, 11:53 |
| |
| |
| Snepper | Дата: Воскресенье, 25.09.2011, 11:46 | Сообщение # 621 |
|
Сержант
Группа: Пользователи
Сообщений: 35
Статус: Offline
| спасибо ,буду хоть с чем то сравнивать,такое подозрение что R6 переломился,приду домой проверю...
|
| |
| |
| Andrew | Дата: Воскресенье, 25.09.2011, 14:08 | Сообщение # 622 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Snepper) Эти микрухи сильно на статику реагируют??
Нет не сильно.
Посмотрите потребление без TX и с TX.. И правильно подсказали на 6 ноге где-то пол питания по постоянному току без PX."идут пульсации" Чем питаете?
Ставте микросхемы на колодках!
|
| |
| |
| Snepper | Дата: Воскресенье, 25.09.2011, 19:36 | Сообщение # 623 |
|
Сержант
Группа: Пользователи
Сообщений: 35
Статус: Offline
| 57 ма с TX и 26ма без нее,при звуке 90 -57,динамик жрет где то 30 ма,а пульсации по питанию 0,01в это влияет или нет?? на входе 10 в по питанию 1500mF кандер .Придется наверное ставить на панельку потому что не вижу я ничего косячного,а главное работал же,начал менять компоненты по новой схеме и вот результат,хотел избежать лишних переходников)но видно не судьба.И вопрос еще такой у меня получалось Х и У одинаковые примерно цыфры но только разные по знаку когда RX отключена (+Х и -У)это ж неправильно да??
Сообщение отредактировал Snepper - Воскресенье, 25.09.2011, 19:55 |
| |
| |
| malin666 | Дата: Вторник, 27.09.2011, 03:48 | Сообщение # 624 |
|
Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| очень помогла статья "Как работают металлодетекторы?" в понимании фазы и самого принцыпа определения металлов:) тем кто впервые собирает металлодетектор очень рекомендюу,отпадёт много лишних воросов при сборке и настройке:)
http://mikes.front.ru/str2.html вот сдеся например
|
| |
| |
| onli | Дата: Вторник, 27.09.2011, 10:54 | Сообщение # 625 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| прошу совета

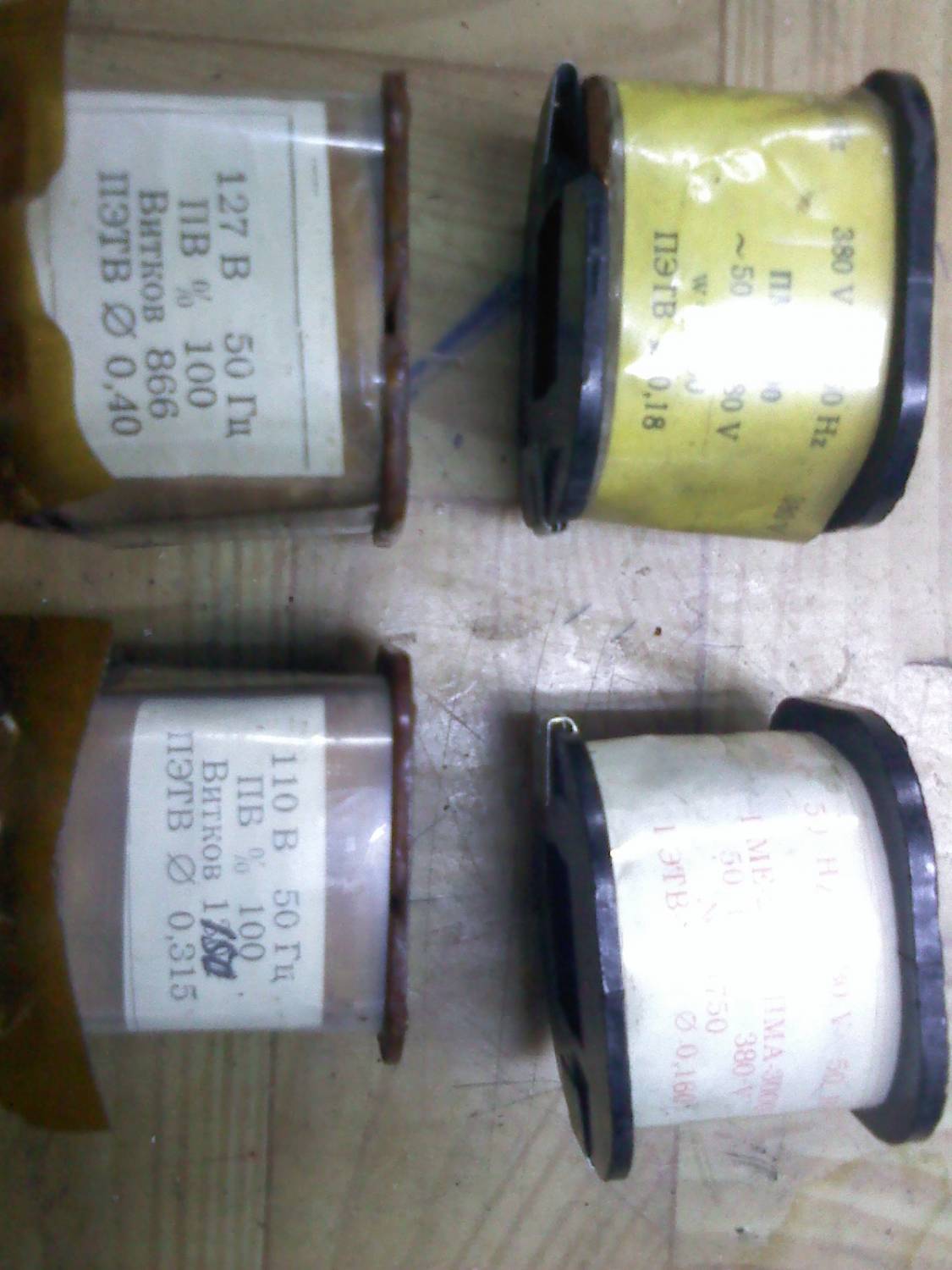

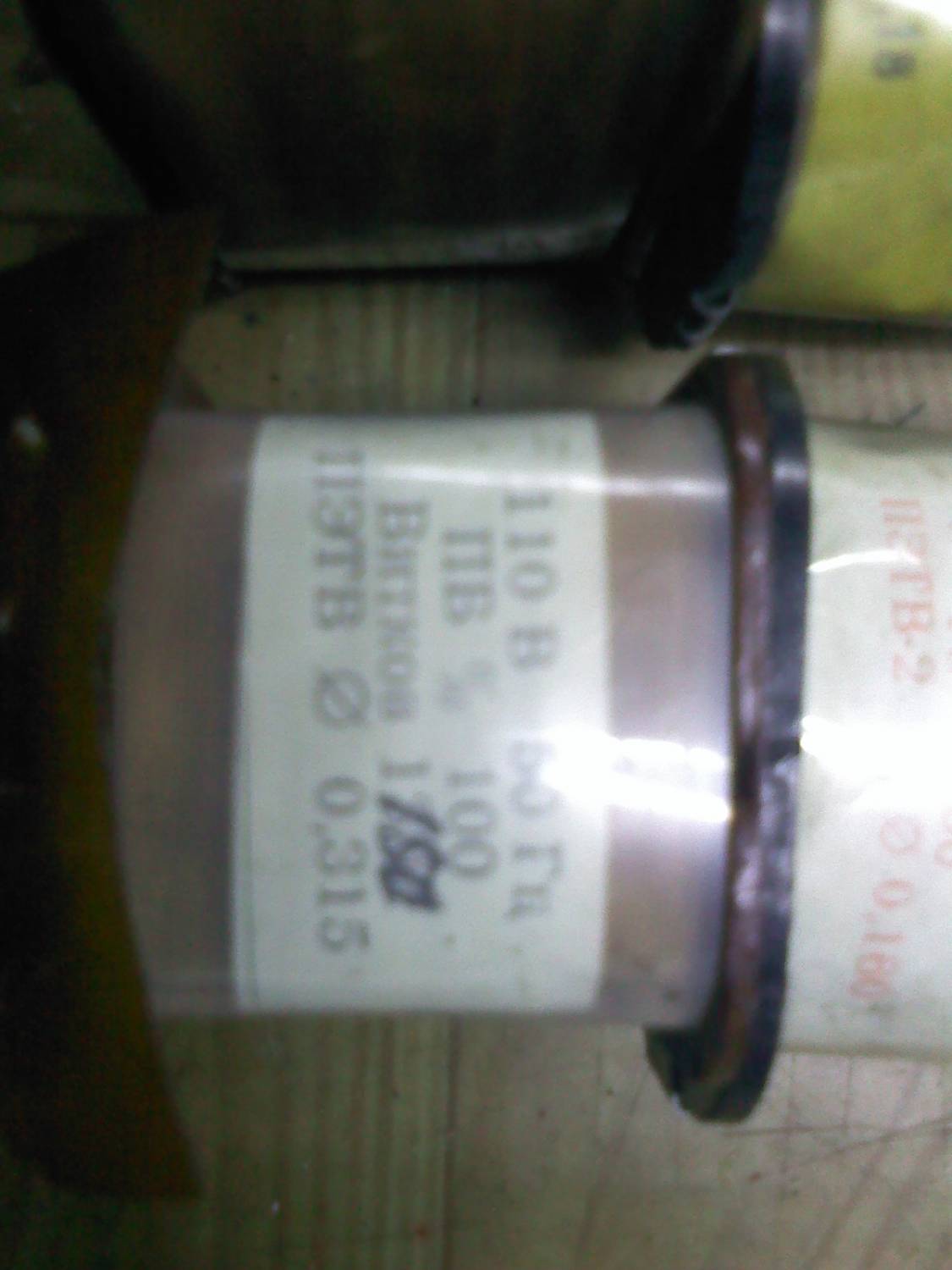

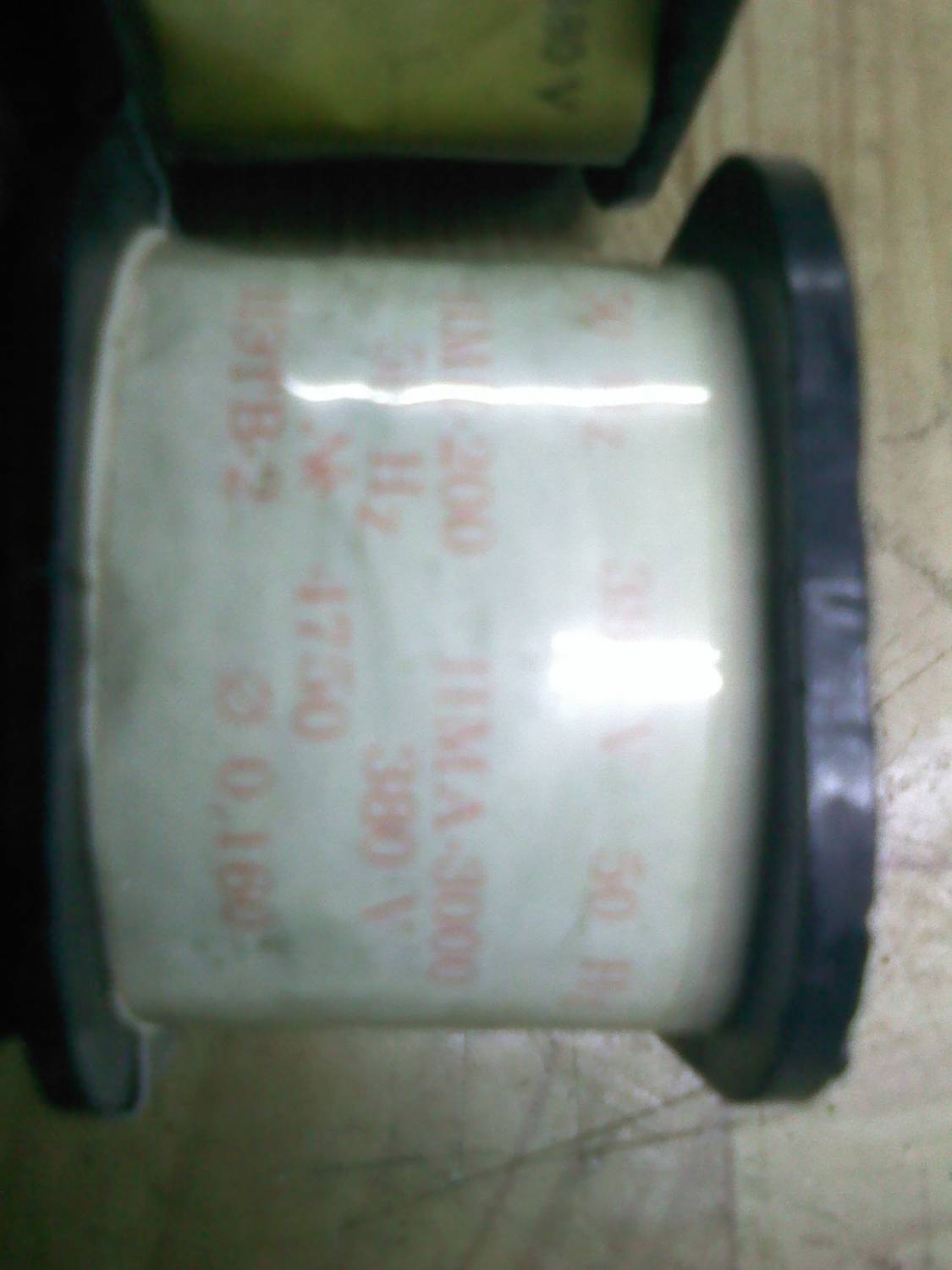

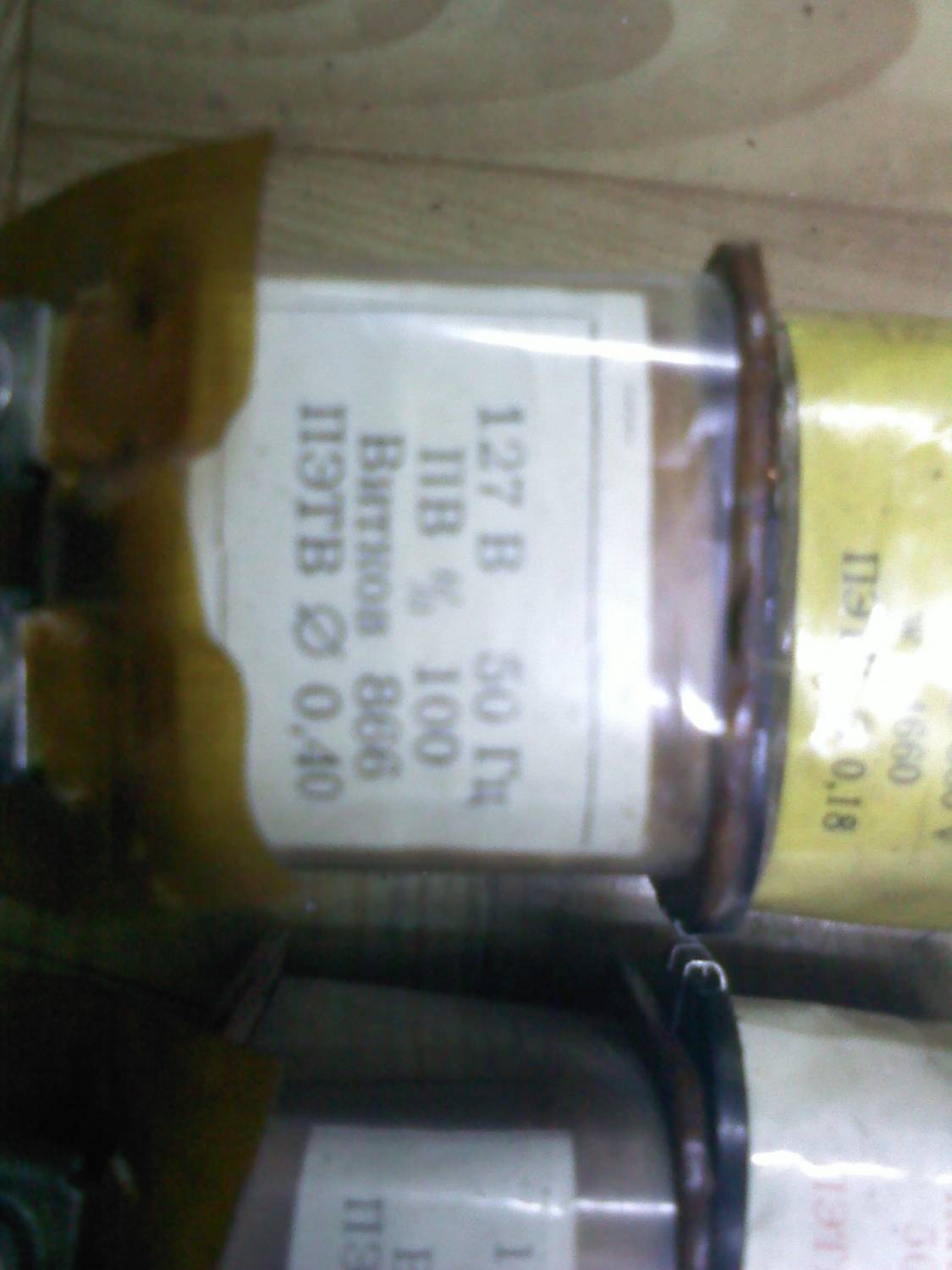

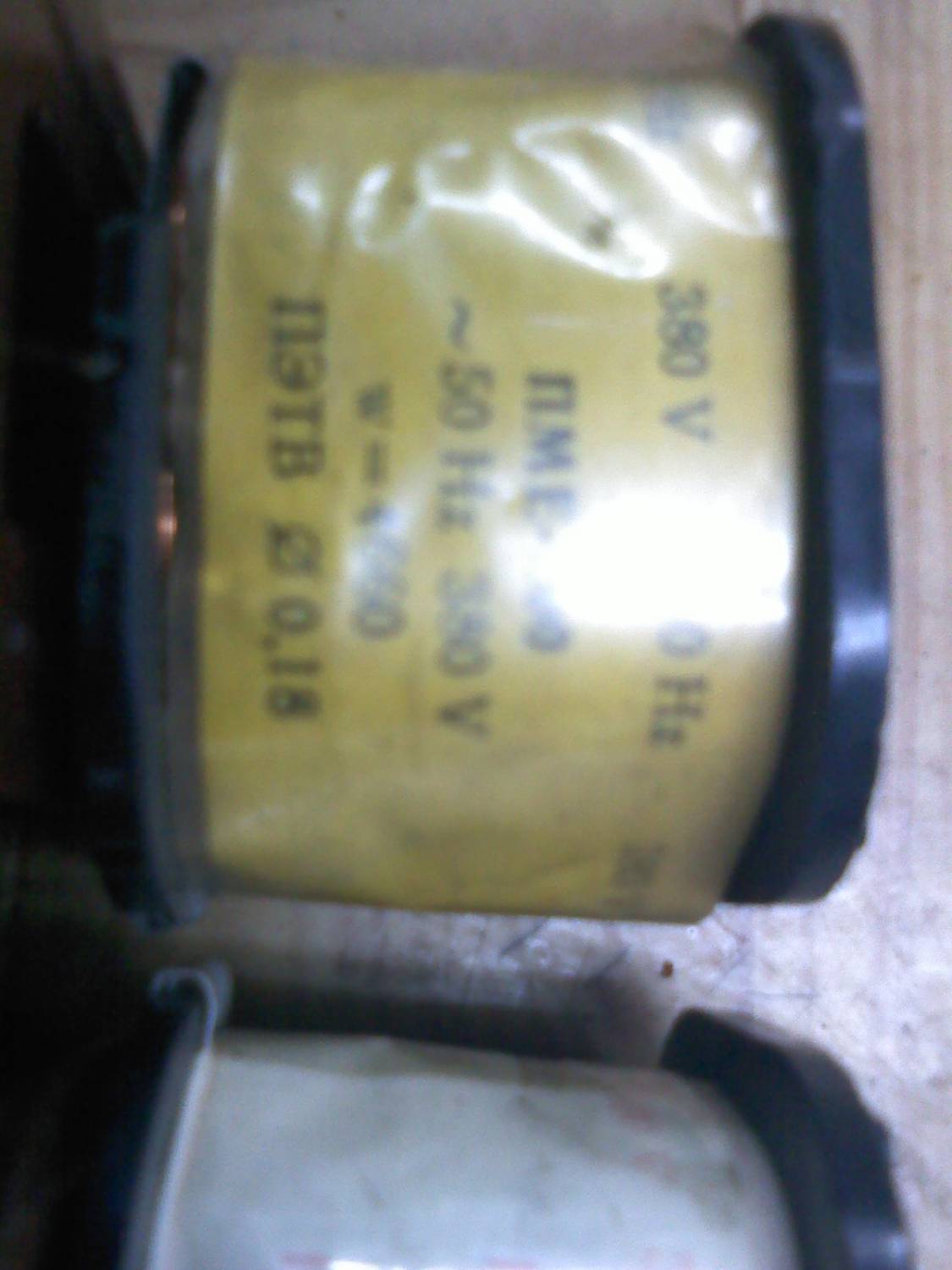

достали мне провод на TX и CX

ну и для RX ранее принесли

вот они в куче
вопросы такие: хватит ли? ; какую лучше использовать и в каком сочетании?
диаметр TX будет 178 диаметр RX 78 как у кащеев на сайте или около того
|
| |
| |
| Andrew | Дата: Вторник, 27.09.2011, 20:05 | Сообщение # 626 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Делайте TX 0.4 мм RX 0.18.
|
| |
| |
| onli | Дата: Вторник, 27.09.2011, 23:52 | Сообщение # 627 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| витков как на сайте написано делать?
передающую 70 или 80 витков делать?
и приемную 200 или 250 делать
или это не критично?
Сообщение отредактировал onli - Вторник, 27.09.2011, 23:54 |
| |
| |
| malin666 | Дата: Среда, 28.09.2011, 09:18 | Сообщение # 628 |
|
Лейтенант
Группа: Пользователи
Сообщений: 79
Статус: Offline
| от витков зависит индукция а следовательно частота резонанса,но некритично потому как кондёрами всёравно подгоняется;) чем меньше витков тх тем меньше её сопротивление и следовательно больше будет ток но с разницей в 10витков этого незаметно:)
|
| |
| |
| Andrew | Дата: Среда, 28.09.2011, 13:04 | Сообщение # 629 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (onli) ередающую 70 или 80 витков делать?
и приемную 200 или 250 делать
Делайте 80 и 250
|
| |
| |
| Vitaliy | Дата: Среда, 28.09.2011, 21:57 | Сообщение # 630 |
|
Лейтенант
Группа: Пользователи
Сообщений: 56
Статус: Offline
| Никак не выходил из головы глюк программы, когда моя катушка заработала так как нужно. Решил сегодня поменять местами концы ТХ катушки, а так как кабель вместе с конденсаторами залит эпоксидной смолой, то просто поменял концы на самой плате: центральная жила подключилась к массе, а по экрану пошел сигнал. Включил прибор и очень удивился, т.к. катушка заработала очень даже неплохо, полностью исчезла затянутость в сработке, определение центра цели очень четкое, ничего подстраивать не пришлось, идентификация вида металла осталась на месте. Выехал на тестовый коп и понял, что это именно то, что мне было нужно. Чувствительность немного снизилась, но зато определить расположение цели в земле можно с точностью чуть ли не до миллиметров. Ожидал ложных сработок от кабеля, но ничего такого не обнаружил. Когда делал катушку, то гнался за дальностью обнаружения и мало обращал внимания на то, как идет сработка, ну а потом уже намучался с такой катушкой. Самое интересное, что ТХ катушка в графитном экране и сейчас сигнал идет на него, но даже это не мешает катушке работать. Теперь уже точно знаю, что катушка SEF очень хорошо может работать с данным МД, жаль только, что эту катушку я уже не могу переделать. Намотал два кольца для нового датчика, но немного сглупил и сделал их меньшего диаметра, чем предыдущая, а нужно было сделать такие же размеры. Думаю на второй катушке такого промаха уже не допущу, хотя сейчас можно работать даже и на такой конструкции которая непроизвольно у меня получилась. В общем доволен как слон!!!
|
| |
| |
|
|
