| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 18:25 | Сообщение # 2551 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Вот смотрю на схему и думаю - Питание на AREF взято через обычный резистор, а на вход + операционного усилителя ( то бишь, по сути создание виртуального нуля на его выходе и точки отсчёта для АЦП меги ) взято, раньше через резистивный делитель, а теперь от прецезионного стабилитрона TL431.
Что же произойдёт при малейшем изменении напряжения питания? Виртуальный ноль останется на месте (его напряжение не изменится и на входе АЦП ,будет присутствовать среднее значение стабилизации стабилитрона - примерно 2,49 в), а образцовое напряжение на выводе AREF поплывёт... измениться на величину пропорциональную величине изменения напряжения питания. В итоге начнут врать вольтметры в пунктах меню и возможно ещё какие то параметры.
На эту мысль меня натолкнули очень медленно плавающие показания вольтметра в меню Крота.за пол часа напряжение Nl сплавало на 100 мВ сначала в одну сторону, потом - в другую  . Может и на другие моменты влияет эта нестабильность?

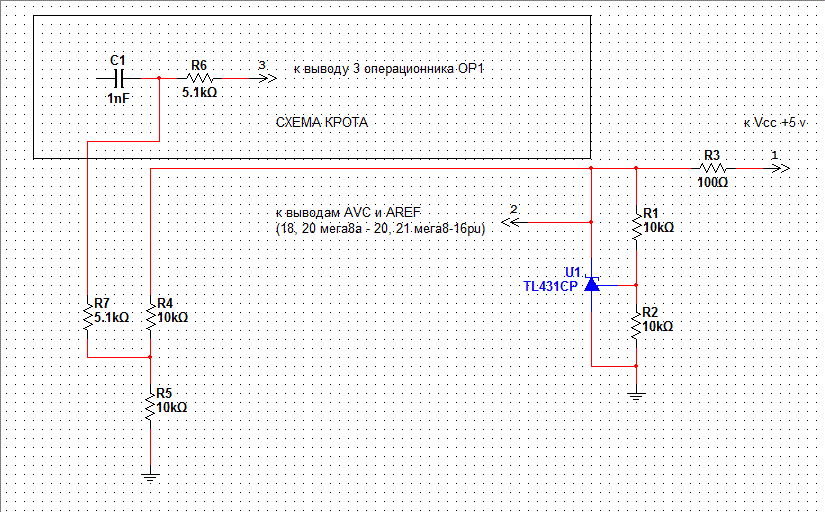

В любом случае, предлагаю "связать" напряжения AREF 5 вольт и напряжение 2,5 вольта на вход операциооника. Теперь, при изменении напряжения питания, эти два напряжения останутся или стабильно неизменными, или самую чуточку уплывут, но одинаково и в одну сторону. То есть и виртуальный ноль и образцовое напряжение как бы связаны одной цепью. ВОт и схема.Добавлено (01.11.2012, 18:25)
---------------------------------------------
Кто что думает, а я пока попробую на своём разобранном кроте, который, кстати, уже был в поле и проявил себя как достойный прибор! Автору спасибо!
|
| |
| |
| Andrew | Дата: Четверг, 01.11.2012, 19:17 | Сообщение # 2552 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Можно и так попробовать если не доверять штатному стабилизатору на 5В ...
|
| |
| |
| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 20:13 | Сообщение # 2553 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| что крен5в, что LM7805 - это всего лишь параметрические стабилизаторы. при изменении питания от 6,5 до 9 вольт напряжение на его выходе меняется от 5 до 5,3 вольта. видимо проседает напряжение на его выходе при малом входном напряжении. И потом он как то не идеально держит... Фигли, простой параметрический стабилизатор. Вот если стабилизатор собрать на МС34063 и то, мне кажется, лучше будет. Кстати, если вот поднять напряжение на выходной транзисторный каскад (на двух транзисторах, тут схема была) с помощью той же ШИМ по типу Step-Up до 15-ти вольт... Параллельный контур фишеровской катушки наверно можно нормально раскачать?
|
| |
| |
| bliznecvy | Дата: Четверг, 01.11.2012, 20:35 | Сообщение # 2554 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (romic_iz_Nijnego) LM7805
Quote (romic_iz_Nijnego) напряжение на его выходе меняется от 5 до 5,3 вольта.
Quote (romic_iz_Nijnego) AREF |
| |
| |
| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 21:13 | Сообщение # 2555 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| в кроте этот ИОН включен? Говорят, его можно выключить.
|
| |
| |
| bliznecvy | Дата: Четверг, 01.11.2012, 21:23 | Сообщение # 2556 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Попробуйте, только боюсь АЦП уйдет в неадекват.
Сообщение отредактировал bliznecvy - Четверг, 01.11.2012, 21:24 |
| |
| |
| zhorick | Дата: Четверг, 01.11.2012, 21:27 | Сообщение # 2557 |
 Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Quote (romic_iz_Nijnego) Кто что думает, а я пока попробую на своём разобранном кроте, который, кстати, уже был в поле и проявил себя как достойный прибор! Автору спасибо!
Прикрепления: 9279410.gif(13Kb)
Пробовали уже, на 163 странице Сообщение # 2445, плату посмотрите. Но ничего супер-пуперского ,это не дало... Причем, я, запитывал и AREF и MCP601 от стабилизатора на TL431. Удачи!
|
| |
| |
| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 21:35 | Сообщение # 2558 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| да, так точно, извиняюсь, чуть не совершил плагиат. zhorick уже пробовал такой вариант. Хотелось бы спросить - есть ли разница в стабильности работы при долговременном испытании?
|
| |
| |
| bliznecvy | Дата: Пятница, 02.11.2012, 00:40 | Сообщение # 2559 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (romic_iz_Nijnego) есть ли разница в стабильности работы при долговременном испытании? |
| |
| |
| belyay | Дата: Понедельник, 05.11.2012, 23:40 | Сообщение # 2560 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| всем доброго дня. начал тоже собирать крота плату паял еще год назад но только начал делать катушку. катушка DD 250 mm, ТХ 45витков провод 0,45 RX 175 витков провод 0,22 С0-0,033 С1-0,33. резонанс на ТХ вроде как 9кГц но при этом напряжение на ТХ 7,2 в. потребление без катушки 26мА с катушкой 72мА. без катушки А-0 с катушкой 4455мВ. вообщем так.
|
| |
| |
| Andrew | Дата: Вторник, 06.11.2012, 14:34 | Сообщение # 2561 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (belyay) напряжение на ТХ 7,2 в. потребление без катушки 26мА с катушкой 72мА.
Чем измеряли напряжение TX, R0 установлен?
Quote (belyay) без катушки А-0 с катушкой 4455мВ.
Похоже катушка не сведена..
|
| |
| |
| belyay | Дата: Вторник, 06.11.2012, 14:51 | Сообщение # 2562 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| мерил мультиметром. сегодня принес осциллограф.
пробовал и с R0 и без него
Сообщение отредактировал belyay - Вторник, 06.11.2012, 14:53 |
| |
| |
| bliznecvy | Дата: Вторник, 06.11.2012, 18:04 | Сообщение # 2563 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Потестил сегодня на столе 10"ю прошивку, 5 с + ! Чувствительность с датчиком кольцо-d=190мм-30см. уверенно без ложных срабатываний, не смотря на близость компа, ноутбука и телевизора. ВДИ отображается стабильно в диапазоне 0-25см. Фильтры с 0-3-реально работают, как эффективно? поле покажет. Специально разбалансировал дачик петлей до 800-1000мв. полет нормальный. При 100-300мв вообще идеально. Еще раз респект Андрею! Жалко в поле уже не выйти-дожди, холод. Зато будет время до весны поработать над конструированием стабильных катушек. Спасибо за внимание.
Сообщение отредактировал bliznecvy - Вторник, 06.11.2012, 18:05 |
| |
| |
| Andrew | Дата: Вторник, 06.11.2012, 21:57 | Сообщение # 2564 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (bliznecvy) Потестил сегодня на столе 10"ю прошивку, 5 с + !
Ну наконец, только жаль что не на грунте иначе преимущество фильтров не очень заметны ...
В воскресенье прошелся с 10 прошивкой по местам (приозерный пляжик), где казалось уже все выбрал и не только я.
За 1 час накопал 6.25 мелочи и всего пару пробок, такие результаты (по деньгам) были только в позапрошлом году когда я там первый начал копать с "Кротом" еше с прошивкой 0.0..) Что примечательно появилось очень много не закопанных ям (не ямок) видел в том году у одного местного "Асю". В двух выбросах из ям нашел монетки. А вообще среди таких ям страшно ходить...
|
| |
| |
| belyay | Дата: Вторник, 06.11.2012, 22:04 | Сообщение # 2565 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| поменял на TX емкость на 0.22mF частота поменялась на 10800 Гц но напряжение на катушке 7,2 В меряю осцилом. R17 поставил 13кОм
Сообщение отредактировал belyay - Вторник, 06.11.2012, 22:05 |
| |
| |
