Универсальный прибор
ЯгоркаДата: Среда, 16.01.2013, 21:44 | Сообщение # 406
Рядовой
Группа: Пользователи
Сообщений: 6
Награды: 0
Репутация: 0
Статус: Offline
Доброго времени суток. Решил собрать этот измеритель, и уже есть пара вопросов.
Первый вопрос.
Ранее в теме писалось, что с какими-то мегами осциллограф не работает, а вот с atmega8a-au как?
И второй вопрос.
В технических характеристиках указан "Диапазон чувствительности входа осциллографа" 3-5В; я правильно понимаю, что 5 Вольт - это максимальное напряжение, которое можно подавать на вход, а дальше мне понадобится делитель напряжения?

AndrewДата: Четверг, 17.01.2013, 01:10 | Сообщение # 407
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Работает и с atmega8a-au. Хотя осциллограф это громко сказано скорее индикатор...
Цитата (Ягорка)
я правильно понимаю, что 5 Вольт - это максимальное напряжение, которое можно подавать на вход,
Да

ЯгоркаДата: Четверг, 17.01.2013, 12:52 | Сообщение # 408
Рядовой
Группа: Пользователи
Сообщений: 6
Награды: 0
Репутация: 0
Статус: Offline

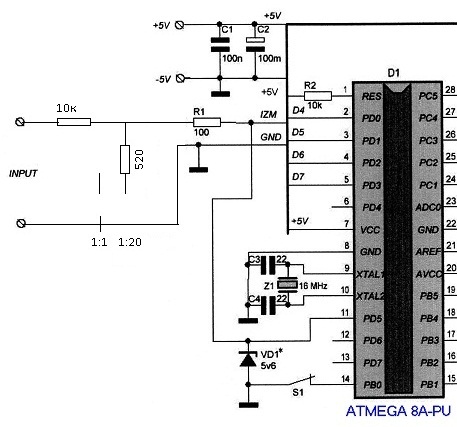

Andrew, делитель подсоединяется без каких-либо переделок в схеме? И показания он не будет искажать?
Вот так правильно?


И правильно я понимаю, что при измерении резисторов и конденсаторов они должны подключаться мимо делителя?
Прикрепления: 4528718.jpg (55.8 Kb)

AndrewДата: Четверг, 17.01.2013, 18:17 | Сообщение # 409
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Если вы хотите поставит делитель то лучше его ставить на 26 ногу -вход осциллографа. И резисторы брать побольше сотни ком...

ЯгоркаДата: Четверг, 17.01.2013, 21:46 | Сообщение # 410
Рядовой
Группа: Пользователи
Сообщений: 6
Награды: 0
Репутация: 0
Статус: Offline

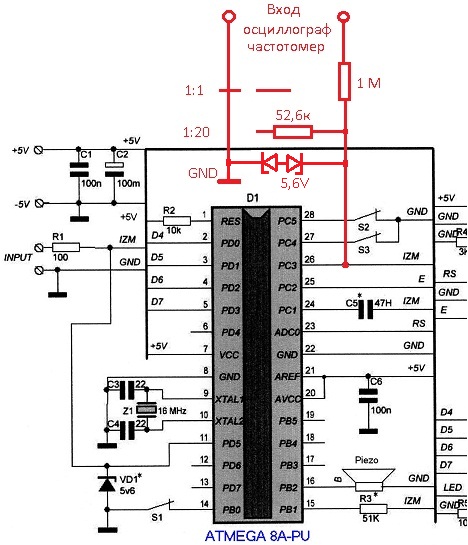

Вот так правильно?
Прикрепления: 1098119.jpg (85.7 Kb)

AndrewДата: Четверг, 17.01.2013, 23:44 | Сообщение # 411
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Правильно, вход IZM (26нога ) можно отсоединить от других IZM.

omankirill7807Дата: Пятница, 18.01.2013, 09:48 | Сообщение # 412
Сержант
Группа: Пользователи
Сообщений: 25
Награды: 0
Репутация: 0
Статус: Offline
Скажите, есть возможность добавления в прибор измерения индуктивности?

ЯгоркаДата: Пятница, 18.01.2013, 13:38 | Сообщение # 413
Рядовой
Группа: Пользователи
Сообщений: 6
Награды: 0
Репутация: 0
Статус: Offline

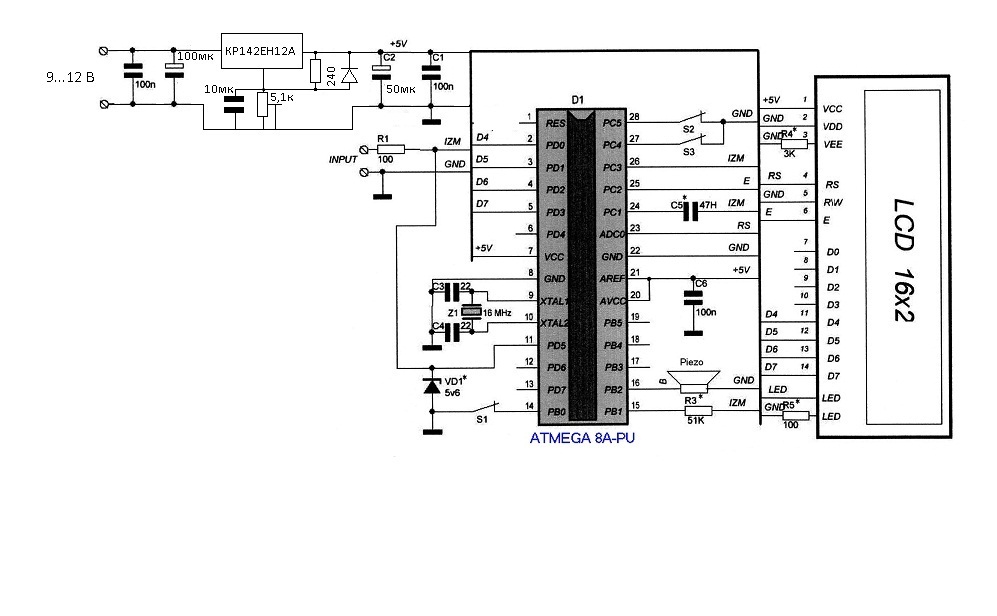

Andrew, я ещё думаю поставить на вход регулируемый стаб., чтобы питать от Кроны или БП 9...12 Вольт, и выставить напряжение 5.5 Вольт (на другом форуме писалось, что измеритель работает стабильнее при повышенном напряжении - там чувак 6 Вольт предлагал).

П.С. Тут часто писалось, что измерение индуктивности было бы полезным дополнением. Я мыслю - собрать на отдельной плате приставку, типа вот этой
http://www.cqham.ru/ot09_2.htm  и использовать для этого частотомер.
Прикрепления: 2484662.jpg (105.2 Kb)


Сообщение отредактировал Ягорка - Пятница, 18.01.2013, 13:39

ЯгоркаДата: Суббота, 19.01.2013, 13:10 | Сообщение # 414
Рядовой
Группа: Пользователи
Сообщений: 6
Награды: 0
Репутация: 0
Статус: Offline

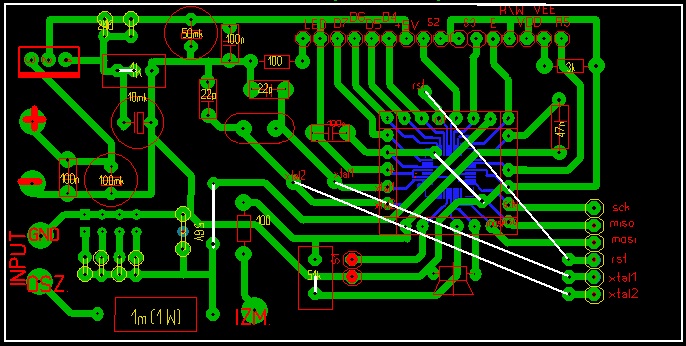

Набросал печатную плату, вроде бы нигде не ошибся. rolleyes
Вид со стороны деталей: мега СМДшная - на отдельной маленькой плате; справа - разъём для подключения программатора; слева - делитель напряжения и регулируемый стабилизатор.

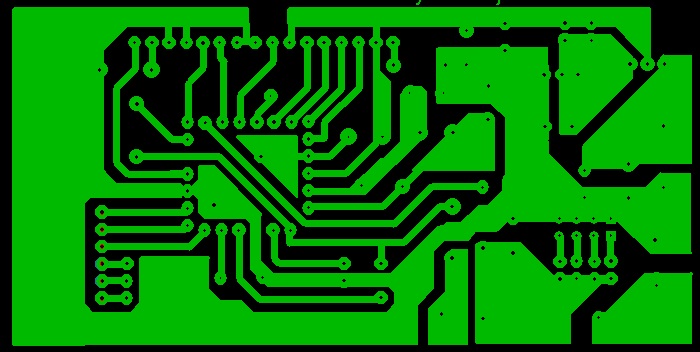

А это со стороны дорожек, после заливки полигонов.



Сегодня/завтра начну потихоньку ваять. rolleyes
Прикрепления: 7401206.jpg (123.7 Kb) · 6044527.jpg (86.4 Kb)

omankirill7807Дата: Среда, 23.01.2013, 10:59 | Сообщение # 415
Сержант
Группа: Пользователи
Сообщений: 25
Награды: 0
Репутация: 0
Статус: Offline
Всем привет! Вот собрал и вроде бы все работает.... все колибруется.... но нелинейность большая (На измерении емкости).... меньше 100 пф вообще не видел.... вышел из положения тем что начал моделировать схему в протеусе и R3 догнал до 2МоМ и о чудо прибор врать перестал. Под каждый номинал R3 прибор по новой калибровал. Так что вечером на железе буду пробовать.

AndrewДата: Среда, 23.01.2013, 18:02 | Сообщение # 416
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Правильно чем больше R3 тем меньший номинал емкости  можно измерить..Но измерять большие номиналы скажем 1000мкф прибор будет недопустимо долго. Нужен компромис..

MetryxДата: Среда, 23.01.2013, 18:23 | Сообщение # 417
Рядовой
Группа: Пользователи
Сообщений: 1
Награды: 0
Репутация: 0
Статус: Offline
Здравствуйте. Есть отладочная плата с индикатором, которой не часто пользуюсь.
Прозьба к уважаемому Andrew, если не трудно, сделать прошивку под Atmega16.
А то валяется без дела, пусть лучше пользу приносит в виде Вашего прибора.
Спасибо.

omankirill7807Дата: Четверг, 24.01.2013, 08:02 | Сообщение # 418
Сержант
Группа: Пользователи
Сообщений: 25
Награды: 0
Репутация: 0
Статус: Offline
На железе ничего не вышло. И вопрос к автору: Как влияет 26 нога на измерения сопротивлений и емкости? Просто при ее отключении прибор вообще отказывается мерить сопротивления. А при ее включении (в режиме изм. сопротивлений) на линии IZM напряжение прыгает скачками от 1в до 5. Какие напруги должны быть на IZM при разных режимах?

omankirill7807Дата: Четверг, 24.01.2013, 11:12 | Сообщение # 419
Сержант
Группа: Пользователи
Сообщений: 25
Награды: 0
Репутация: 0
Статус: Offline
И по поводу 26 ноги. Ее отключить нельзя от других IZM, можно просто сделать отвод как в 410 посте. Иначе измерений 0 и печатка из поста # 414 работать не будет. Вот кому интересно схема в протеусе+прошивка:
Прикрепления: MULT.dsn (118.8 Kb) · UMD_AVO2006.hex (21.6 Kb)

AndrewДата: Четверг, 24.01.2013, 11:16 | Сообщение # 420
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Цитата (omankirill7807)
И по поводу 26 ноги. Ее отключить нельзя от других IZM, можно просто сделать отвод как в 410 посте.
Похоже вы правы.. программу давно писал всего не помню, извиняйте. Так что Ягорка тоже был прав в 410 посте!
