Универсальный прибор
| |
| Chem | Дата: Понедельник, 29.04.2013, 10:13 | Сообщение # 436 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Цитата (Andrew) Не понял что вы там делали..Но разъединять ни чего не нужно. Какой у вас тип С5? и каким флюсом вы пояли?
Вопрос о калибровке ноля решил подбором R1 = 50Ом, т.к когда было 100 Ом, прибор показывал 1.5к при замкнутых щупах и при попытке калибровки 0 тоже показывал 1,5к
При измерении сопротивлений если щупы разъединить последние показания сохраняются. Как от этого избавиться?
|
| |
| |
| Калаш | Дата: Понедельник, 06.05.2013, 16:20 | Сообщение # 437 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Здравствуйте, прежде всего хочу сказать спасибо автору этого прибора, я студент технического и решил использовать ваш проект для своей курсовой работы, но из за небольшого опыта в электронике у меня возникли проблемы со сборкой, точнее меня интересует вот что:

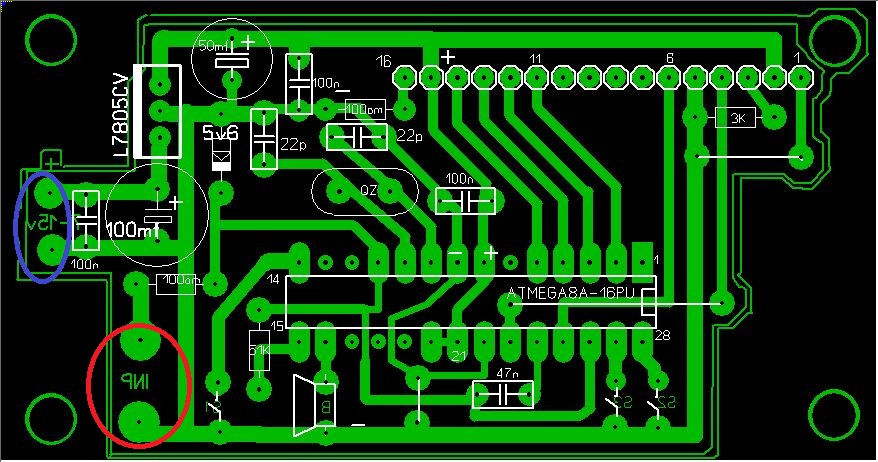

1) что такое INP и два входа отмечено на рисунке красным, я думаю что это щупы, если я прав то как лучше их подключить
2) на схеме у вас кнопки 2х контактные, а я нашел только 4х контактные, как поступить?
3) питание поддается там где я отметил синим, так?
4) если можно напишите полный список требуемых запчастей для данной работы
Заранее спасибо за ответ, и просьба не смеяться, на моими вопросами, я только учусь
Сообщение отредактировал Калаш - Понедельник, 06.05.2013, 17:07 |
| |
| |
| Andrew | Дата: Понедельник, 06.05.2013, 18:49 | Сообщение # 438 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| 1. Это вход, туда подключаются щупы, как угодно..
2. Проводками подпоят например.
3. Так.
4. Ну вы даете..)
Смеяться не буду, скорее наоборот.. На кого учитесь то?
|
| |
| |
| Калаш | Дата: Вторник, 07.05.2013, 15:20 | Сообщение # 439 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Цитата (Andrew) 1. Это вход, туда подключаются щупы, как угодно.. 2. Проводками подпоят например. 3. Так. 4. Ну вы даете..) Смеяться не буду, скорее наоборот. На кого учитесь то?
Сообщение отредактировал Калаш - Вторник, 07.05.2013, 15:23 |
| |
| |
| Assmal | Дата: Четверг, 30.05.2013, 20:31 | Сообщение # 440 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Собрал это прибор, спасибо огромное автору, нужная вещь, все работает, и осциллограф то-же. Нелинейность пока не поборол, потому как невозможно померить точно ни сопротивления ни емкость. Прибор хорошо калибруется, но вот при замере показания постоянно гуляют. Если напр. измеряю сопр. 430 кОм то показывает от 330 до 470 кОм. То-же самое и с емкостями. На плохой контакт не грешу, дорожки залужены, к щупам даже припаивал млт, не помогает. Менял уже и R3 и С5, пока результата не дало. Подскажите в чем еще может быть причина? Как остановить эти постоянные перескакивания измеряемого значения? Добавлено (30.05.2013, 20:31)
---------------------------------------------
Гуляние цифер пока не поборол, но заметил интересную вещь. Если дотронуться рукой до любой свободной ноги МК (12,13,17,18,19) то показания прибора становятся стабильными, цифры стоят как вкопанные, показания правильные. Пробовал вешать на них емкостя, садил их все на землю, ничего не помогает. А возьму иголочку и дотронусь до любой ноги и все сразу становиться замечательно. Абра-кадабра какая-то. Питание пробовал развязать, тоже результата не дало. Намучился я уже с ним. Может все таки кто-то откликнется и подскажет где еще покопать?
|
| |
| |
| bliznecvy | Дата: Четверг, 30.05.2013, 21:25 | Сообщение # 441 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Assmal, в фузах убрать галочку SUT0,(Poni Prog) теперь Reset будет прижат пока не поднимется питание до нормы и индикатор успеет стартануть. Спасибо за внимание.
|
| |
| |
| HOWK | Дата: Суббота, 15.06.2013, 19:14 | Сообщение # 442 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Все проблемы с работой прибора связаны с 21 ногой контроллера AREF.

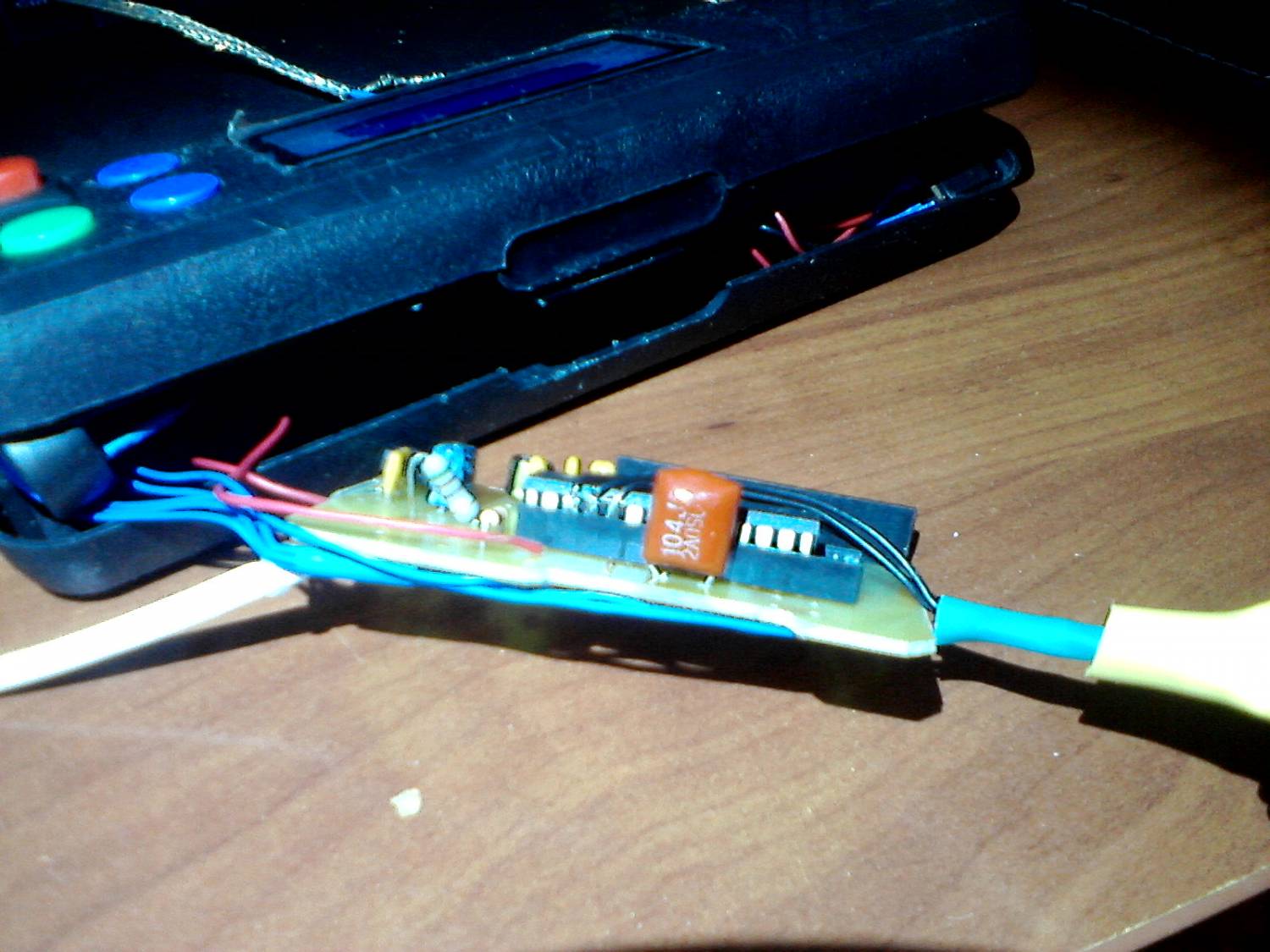

Для устранения проблем делается простая примочка ( см. в приложении )
Сделано более 2 десятков приборов для друзей - проблем не возникало
на разных контроллерах. Удачи!Добавлено (15.06.2013, 19:14)
---------------------------------------------
Немного фото работы прибора в разных режимах.
Сейчас появились прецизионные резисторы и конденсаторы,
так погрешность замеров не превышает 1%.
Ссылка на фото
http://files.mail.ru/5379EC274EA44EA0942D27137216A7A9
Сообщение отредактировал HOWK - Суббота, 15.06.2013, 18:54 |
| |
| |
| Andrew | Дата: Суббота, 15.06.2013, 20:57 | Сообщение # 443 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Ножка AREF используется только для режима осциллограф...
|
| |
| |
| HOWK | Дата: Суббота, 15.06.2013, 22:23 | Сообщение # 444 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Ножка AREF определяет опорное напряжение для АЦП. Если это напряжение
нестабильно, то соответственно будут проблемы с измерениями величин.
В оригинальной схеме изменяя напряжение питания МК в пределах
4,4 - 5,5 вольт можно увидеть, что показания на индикаторе изменяются.
Если на AREF подать стабилизированные 2,5 вольт, то проблема исчезает.
Столкнулся с этим при изготовлении вольтметра - амперметра, а затем
двухканального термометра. Спасибо полякам, надоумили. Теперь в своих
конструкциях, которые собираю, или повторяю, применяю этот способ.
|
| |
| |
| Andrew | Дата: Суббота, 15.06.2013, 22:55 | Сообщение # 445 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (HOWK) Ножка AREF определяет опорное напряжение для АЦП.
Хотя полякам наверное виднее..))
|
| |
| |
| HOWK | Дата: Воскресенье, 16.06.2013, 00:12 | Сообщение # 446 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Можно ли немножко подробнее о принципе, заложенном при
измерении сопротивления и емкости. В LC- метре ( который
работает прекрасно ) генератор работает на частоте около 550 кГц,
затем сигнал подается на частотомер. По замеренной частоте и
эталонной емкости или индуктивности по известным формулам
производится пересчет второго параметра, входящего в контур.
Ваш прибор работает отлично, за что большое спасибо.
Вот сегодня вечером собрал еще одну плату. Для эксперимента
не поставил TL431. Что интересно, то около 1 кОм, 10 кОм, 100 кОм
и 1 МОм прибор показывает нормально ( + / - 0,5% ).
Если уйти на 2 кОм, 20 кОм, 200 кОм, 510 кОм, то погрешность не
менее 10%. Стабилитрона на входе нет. Резисторы ПТМН 0,25%
При установке TL431 во всем диапазоне погрешность не более 1%
То же самое касается емкостей. Конденсаторы для проверки К71-7.
|
| |
| |
| HOWK | Дата: Воскресенье, 16.06.2013, 16:58 | Сообщение # 447 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| К сведению собирающих данный прибор.
Сегодня отбирал кварцы одному товарищу на частоты 16000 кГц
18000 кГц и 20000 кГц.
Так как интересует частота 16000 кГц, то некоторые комментарии
по полученным данным. Из коробки, где было примерно 100 штук
кварцев на 16000 кГц в малом корпусе, не запустились вообще
8 штук. 11 штук работали на частоте 5333,3 кГц, то есть на корпусе
кварца указывалась 3 гармоника. Вот одна из причин неработоспособности
прибора. В приложении фото замера кварца на 18000 кГц.
|
| |
| |
| Assmal | Дата: Среда, 03.07.2013, 17:15 | Сообщение # 448 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Спасибо bliznecvy, сделал другую плату, галочку убрал, сейчас все хорошо стало. Скажите, кто-нибудь пользовался частотомером? Не пойму вообще как он работает и как им можно замерить частоту. Собрал мультивибратор на 2 транзисторах, прицепил светодиод, выставил емкостью частоту мигания где-то 2-3 Гц, пытаюсь померить этим прибором, и ничего, одни нули. T - прочерк, F - 00. Пробовал на блоке питания померить, то-же самое. Хотя при включении прибор показывает 50Гц, вроде как работает. И еще заметил что на прошивках
UNI_5 не работает осциллограф. Сейчас стоит UIP_ABO2006 русская. А в остальном все отлично, даже точнее меряет емкость и сопротивления чем я предполагал.
Скажите все-таки как пользоваться этим Частотомером?
|
| |
| |
| Andrew | Дата: Среда, 03.07.2013, 19:28 | Сообщение # 449 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Пользоваться как и любым другим, но "размах" напряжения должен быть уровней ТТЛ. Вообщем увеличите питание вашего мультивибратора до 5В.
|
| |
| |
| Assmal | Дата: Среда, 03.07.2013, 20:15 | Сообщение # 450 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Цитата (Andrew) Пользоваться как и любым другим, но "размах" напряжения должен быть уровней ТТЛ. Вообщем увеличите питание вашего мультивибратора до 5В. |
| |
| |
|
|
