Универсальный прибор
ShkarpikДата: Четверг, 01.11.2012, 22:12 | Сообщение # 376
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
сам спросил) сам и ответил))

выкладываю поправленную печатку (о резисторе забыл)

дисплей RC1602B2-BIW-CSX

Добавлено (01.11.2012, 22:12)
---------------------------------------------
позже выложу фото того что получилось

еще откалибровать нужно

Прикрепления: RC1602B2-BIW-CS.lay (58.7 Kb)

volk_76Дата: Пятница, 02.11.2012, 18:09 | Сообщение # 377
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Добрый день!Прибор класс.Есть вопросик при измерении частоты сильно!(в пределах 40-100 Гц) прыгают показания,просто нужно измерять частоту с точностью до десятка Гц,заранее СПАСИБО

AndrewДата: Пятница, 02.11.2012, 20:45 | Сообщение # 378
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Quote (volk_76)
прыгают показания

Обратите внимание на амплитуду-форму сигнала...

volk_76Дата: Понедельник, 05.11.2012, 13:38 | Сообщение # 379
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Измерения проводятся на генераторе собранного из TTL-логики и кварца,после буферного каскада.Частотомер используется для подстройки частоты-2048000 Гц (+\-20Гц).Может ли влиять на стабильность измерения, если установлен в схему не термостабильный конденсатор.

AndrewДата: Понедельник, 05.11.2012, 16:38 | Сообщение # 380
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Не может.

edstoДата: Вторник, 06.11.2012, 10:55 | Сообщение # 381
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Добрый день! Пробовал измерять частоту и как у volk_76 при времени измерения 1с так же наблюдал неточность измерения (измерения нестабильны, постоянно меняются в пределах порядка 100 Гц ), при времени измерения 10с измерения довольно точные (сравнивал с прибором Ч3-32), но для подстройки частоты это не удобно. Нельзя ли добавить промежуточный режим измерения или изменить действующий 1с (допустим на 3-4 сек), что поднимет точность и удобство при подстройке

AndrewДата: Вторник, 06.11.2012, 22:11 | Сообщение # 382
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Quote (volk_76)
(в пределах 40-100 Гц) прыгают показания,

Quote (edsto)
Пробовал измерять частоту и как у volk_76 при времени измерения 1с так же наблюдал неточность измерения

К сожалению у меня нет генератора но проверить можно имея два прибора один измеряет, другой выдает насколько я помню нет проблем со стабильностью и особенно на 40-100гц. Ведь прибор спокойно измеряет частоту сети которая ~50.0 причем не надо не куда подключать щупы а просто взять "горячий" конец в руки..
А вообще когда пишите "неточно измеряет" то пожалуйста добавляйте на каких частотах и на сколько не точно.

edstoДата: Среда, 07.11.2012, 12:24 | Сообщение # 383
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Прошу прощения за неточность. В качестве генератора при измерениях использовал генератор собранный на 1533ЛА3, кварц на 2,048 Мгц пару резисторов и подстроечный конденсатор 4..20 pF измерения проводил после буферного каскада. С помощью частотомера Ч3-32 и подстроечного конденсатора установил частоту 2048000 Гц после этого измерял АВО-2006 (у себя вместо С3 поставил подстроечник 4...20 pF и добился генерации Mega8A на 16,000 Мгц). При времени измерения 1с прибор постоянно менял свои показания где-то от 2047916 до 2048010 Гц при переходе на время измерения 10с прибор всегда показывал 2048000 Гц.
Quote (Andrew)
Если скажем на частотах 10000кгц и выше не точно 1% это вполне возможно, из за примененного способа измерения..

Потому и предложил, ЕСЛИ ЭТО ВОЗМОЖНО, ввести промежуточный режим между 1с и 10с (или вместо 1с сделать 3..4с), чтобы не менять способ измерения, а увеличить время измерения (таким образом увеличив точность), так как при настройке такого типа генераторов покрутив подстроечный конденсатор на пару градусов ждать 10с не очень удобно. Хотя Вам Andrew и так ОГРОМНАЯ БЛАГОДАРНОСТЬ за столь простой в изготовлении и столь функциональный прибор.

AndrewДата: Среда, 07.11.2012, 20:40 | Сообщение # 384
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Я понял во всем виноваты прерывания.. Там значительно можно увеличить точность измерения изменив "тактику" измерения частоты использую непосредственно 16 разрядный таймер. Может руки и дойдут..
Хотя точность на вашем примере 0.004% что не так и плохо. )

volk_76Дата: Четверг, 08.11.2012, 11:20 | Сообщение # 385
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Можно ли рассчитывать на доделку прибора. очень удобный в использовании.СПАСИБО

edstoДата: Пятница, 09.11.2012, 12:03 | Сообщение # 386
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Ок буду ждать пока
Quote (Andrew)
руки и дойдут..
))) А пока займусь прибором C и ESR+LCF от Miron63


Сообщение отредактировал edsto - Пятница, 09.11.2012, 12:05

sancheg1900Дата: Воскресенье, 18.11.2012, 17:29 | Сообщение # 387
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
Quote (sancheg1900)
Добрый день Уважаемые. Если кто-нибудь сюда заходит подскажите малограмотному... Собрал прибор, в спикере при....

Quote (sancheg1900)
В чем может быть ошибка? Знаю что ошибка моя, но за помощь буду благодарен.

Quote (sancheg1900)
Попробую, спасибо, но для большей уверенности жду новый дисплей. Есть у меня подозрения, что этот я сжег.

Спешу сообщить, что подозрения подтвердились. -1 дисплей +1 аво2006

Добавлено (18.11.2012, 17:29)
---------------------------------------------
Всё, протестировал весь прибор, проблем не возникло (кроме выше упомянутого дисплея и также стабилитрон) работает на ура! Огромное спасибо Andrew и первым испытателям. К Andrew есть огромная просьба, сей прибор будет использоваться в синтезаторе частот, как контрольный для КВ радиостанции, амплитуда на выходе синтезатора 7-10 В, частота от 3 до 12 МГЦ. Поэтому хотелось бы чтобы он при включении выходил в режим частотомера, затем по нажатию кнопки смены режима переходил в режим осцилограффа. Остальные режимы лично мне не нужны. Естественно для входа уже собран делитель напряжения (линейный на 2 мегаомных резисторах, коэффициент деления 1/2), но показания дисплея необходимо пересчитывать, что не есть удобно, поэтому имею наглость попросить исходники (со своей задачей справлюсь самостоятельно), ни в коем случае не планирую коммерческое использование вашего труда. Готов рассмотреть предложение о покупке кода. Спасибо.


AndrewДата: Понедельник, 19.11.2012, 12:36 | Сообщение # 388
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Очень часто пишут на почту с просьбой выслать исходник. Отвечаю - разбираться в чужих программах не благодарное дело, проще свою написать)

ShkarpikДата: Четверг, 22.11.2012, 00:35 | Сообщение # 389
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
Добрый вечер всем форумчанам))

Хочу выразить свою благодарность автору прибора, спасибо Andrew )))

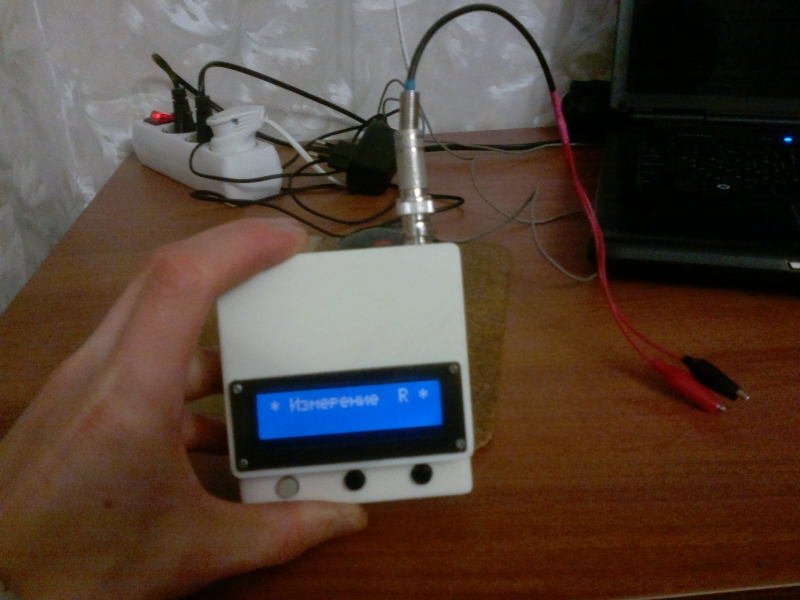

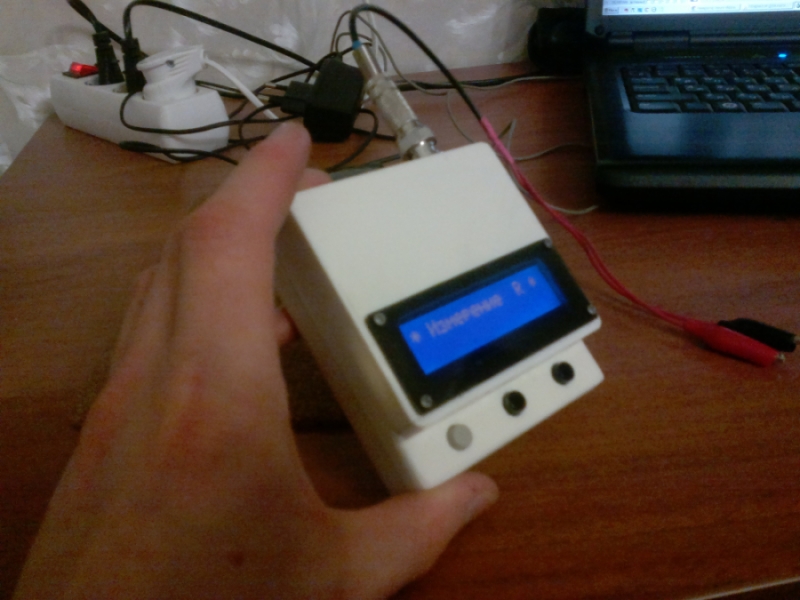

для небольшого оживления форума выкладываю, почти готовый прибор(еще покрасить корпус осталось)

Очень надеюсь что Andrew вернется к усовершенствованию своего детища)))

Спасибо за прекрасный прибор)))
Прикрепления: 7245696.jpg (305.4 Kb) · 1548893.jpg (280.0 Kb)

ShkarpikДата: Четверг, 22.11.2012, 22:33 | Сообщение # 390
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline

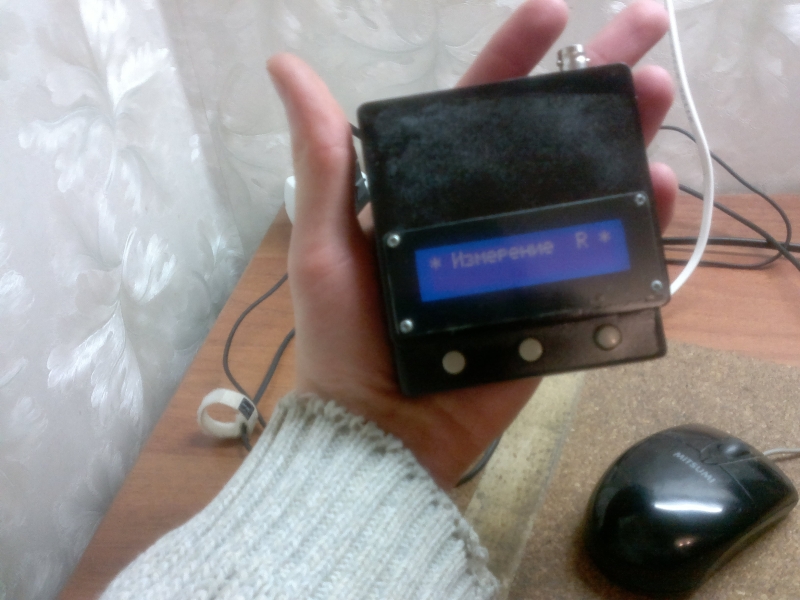

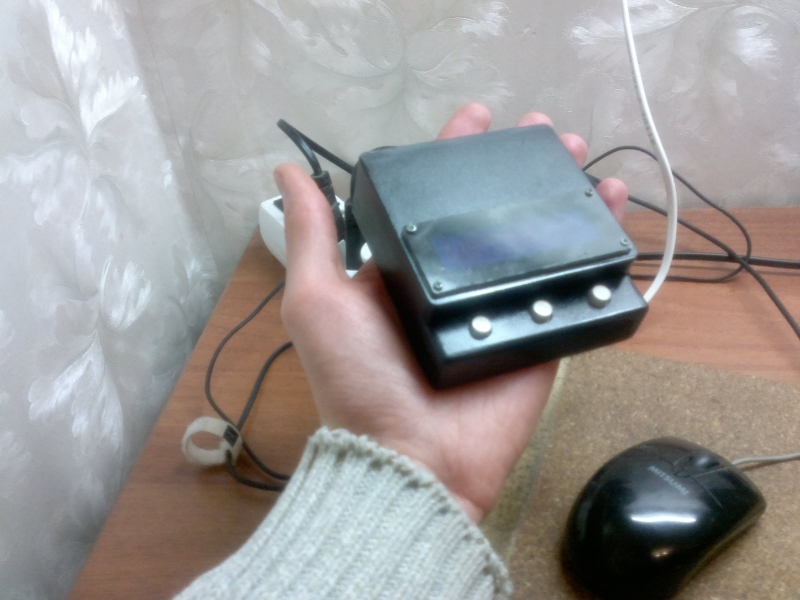

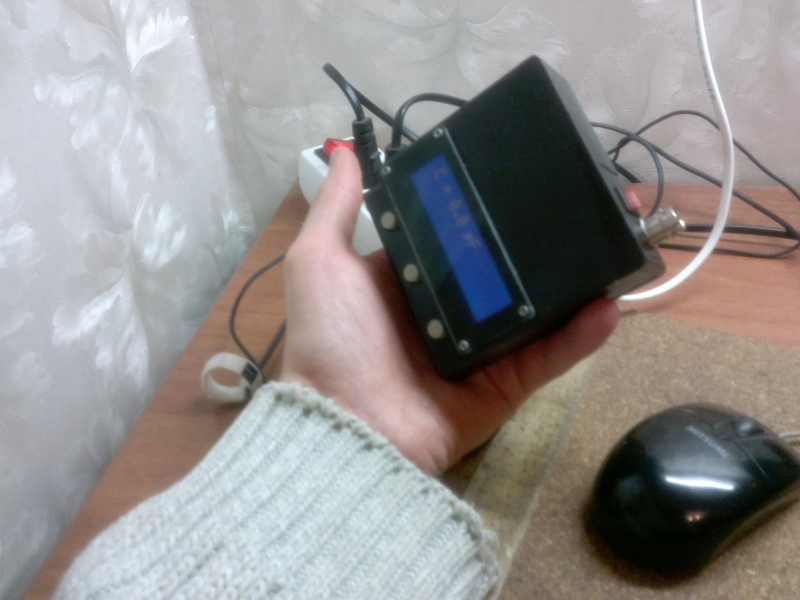

Вот фото уже после покраски корпуса

не идеально но зато сам))
Прикрепления: 2737838.jpg (297.0 Kb) · 0553028.jpg (298.2 Kb) · 5682282.jpg (294.5 Kb)
