Универсальный прибор
ShkarpikДата: Четверг, 13.09.2012, 08:03 | Сообщение # 361
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
Доброе утро

у меня возникло 2 вопроса:

1.Будет ли адекватно работать прибор с Atmega8A-Pu
2. На печатке есть кондер 50мКф, на 16В? Или можно меньше????

AndrewДата: Четверг, 13.09.2012, 11:18 | Сообщение # 362
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
На оба вопроса ДА.

ShkarpikДата: Четверг, 13.09.2012, 20:52 | Сообщение # 363
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
Спасибо))

ShkarpikДата: Воскресенье, 23.09.2012, 09:28 | Сообщение # 364
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
Доброе утро Уважаемый Андрей)))
хочу поблагодарить вас за этот замечательный прибор)))

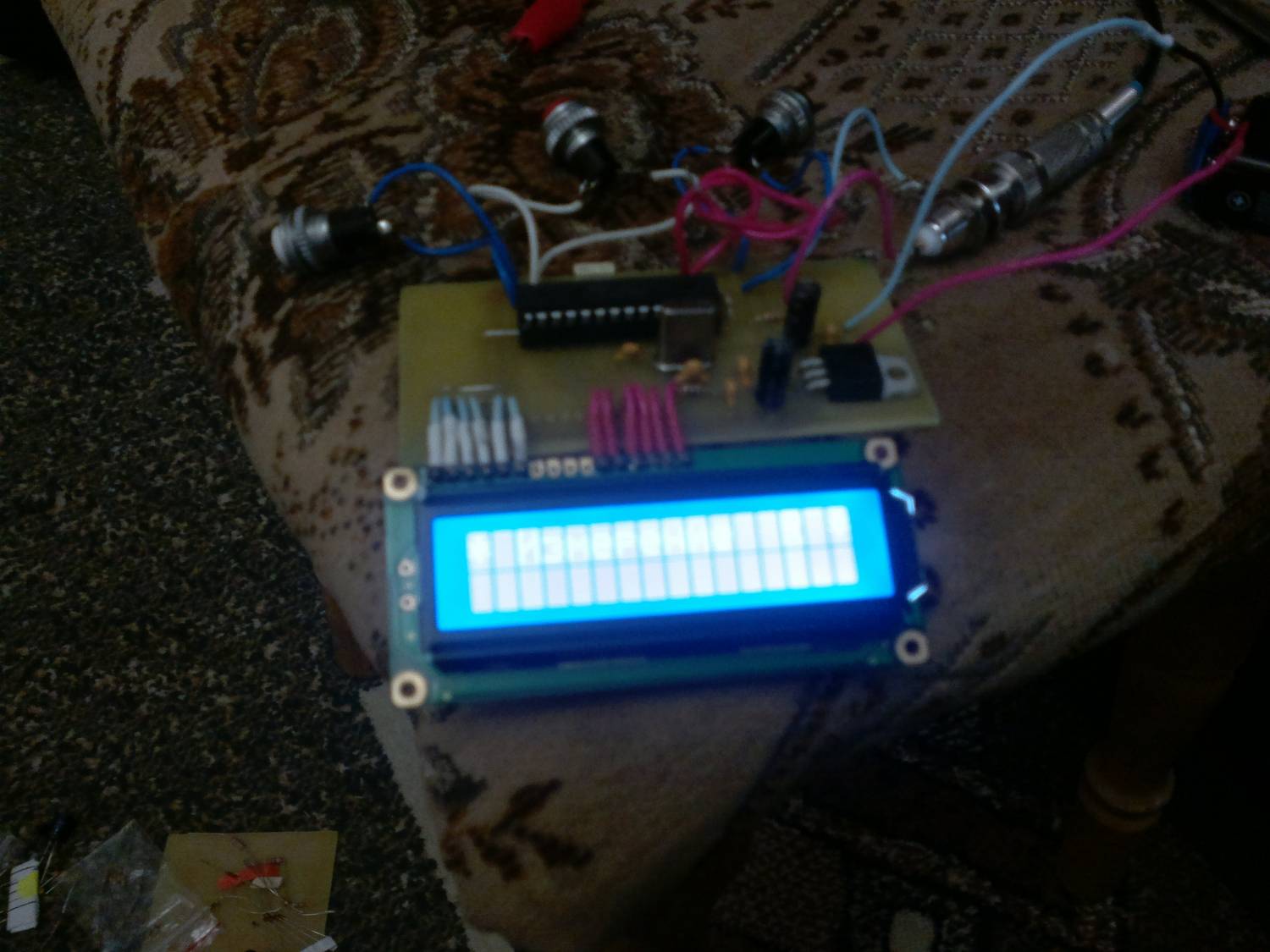

но у меня возник один вопросик при включении работают все режимы, но экран очень яркий сбоку хорошо видно надписи, а если смотреть прямо то засвечивает (на 16 ногу индикатора идет 100 Ом -резистор, как по схеме и печатке)

спасибо за помощь)))

фото прилагаются

Добавлено (23.09.2012, 09:28)
---------------------------------------------
еще один вопросик после L7805 по схеме стоит кондер на 470 мКф, на печатке 50 мКф
а я поставил 47 мКф, я думаю ето в пределах допустимого? Спасибо

Прикрепления: 5217620.jpg (127.7 Kb)

AndrewДата: Воскресенье, 23.09.2012, 15:34 | Сообщение # 365
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Попробуйте увеличить резистор идущий на 16 ногу до 150-200 ом , также подобрать R4!

sancheg1900Дата: Четверг, 18.10.2012, 16:47 | Сообщение # 366
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
Добрый день Уважаемые. Если кто-нибудь сюда заходит подскажите малограмотному... Собрал прибор, в спикере при включении слышен звук (как брелок от сигнализации), в первом режиме т.е. сразу после включения без нажатия кнопок если замкнуть вход (прозвонить целостность проводов) слышен прерывистый звук частотой примерно один герц, но при этом на индикаторе ничего не вижу, кроме засвеченых пикселей, на остальных режимах так же, контраст естественно крутил. Индикатор WH1602. Монтаж многократно проверен, при чем не только мной, все пассивные элементы исправны. ЗашивалНовая прошивка здесь. В чем может быть ошибка? Знаю что ошибка моя, но за помощь буду благодарен.

AndrewДата: Пятница, 19.10.2012, 18:11 | Сообщение # 367
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Quote (sancheg1900)
но при этом на индикаторе ничего не вижу, кроме засвеченых пикселей

Светиться 1 строка или обе? Но в любом случае нужно искать ошибки монтажа индикатора..

sancheg1900Дата: Суббота, 20.10.2012, 15:48 | Сообщение # 368
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
Quote (Andrew)
Светиться 1 строка или обе? Но в любом случае нужно искать ошибки монтажа индикатора..

Светятся обе строки, спасибо за подсказку но вроде все верно, буду искать.
А звук при включении и предположительно прозвонке это хороший признак?


Сообщение отредактировал sancheg1900 - Суббота, 20.10.2012, 15:50

AndrewДата: Суббота, 20.10.2012, 17:16 | Сообщение # 369
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Quote (sancheg1900)
А звук при включении и предположительно прозвонке это хороший признак?

Хороший, Значит программа работает!)

SoltДата: Воскресенье, 21.10.2012, 14:46 | Сообщение # 370
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Можно вопрос ?
Только не бейте ногами по голове....
А L - т.е. индуктивность мерить не получается ? cry

AndrewДата: Воскресенье, 21.10.2012, 18:37 | Сообщение # 371
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Пока нет..

SoltДата: Понедельник, 22.10.2012, 07:00 | Сообщение # 372
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
а Кто мешает ?

bliznecvyДата: Понедельник, 22.10.2012, 13:24 | Сообщение # 373
Генерал-майор
Группа: Пользователи
Сообщений: 295
Награды: 0
Репутация: 10
Статус: Offline
sancheg1900, Попробуйте при програмировании в фузах снять галочку SUT 0 ( PoniProg). Мне помогло.

sancheg1900Дата: Вторник, 23.10.2012, 03:16 | Сообщение # 374
Рядовой
Группа: Пользователи
Сообщений: 4
Награды: 0
Репутация: 0
Статус: Offline
Quote (bliznecvy)
sancheg1900, Попробуйте при програмировании в фузах снять галочку SUT 0 ( PoniProg). Мне помогло.

Попробую, спасибо, но для большей уверенности жду новый дисплей. Есть у меня подозрения, что этот я сжег.

ShkarpikДата: Среда, 31.10.2012, 11:44 | Сообщение # 375
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline
выкладываю свой вариант печатки, под свой дисплей RC1602B2-BIW-CSX

сильно не бейте))

если есть ошибки подскажите

жду ваших замечаний и советов

спасибо)
Прикрепления: RC1602B2-BIW-CS.lay (190.5 Kb)


Сообщение отредактировал Shkarpik - Среда, 31.10.2012, 13:16
