| Новая прошивка рабочая .Проверил осциллограф - работает.Спасибо огромное автору .
|
| |
| |
| Dred | Дата: Суббота, 19.05.2012, 23:46 | Сообщение # 332 |
 Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Доброго всем времени суток!

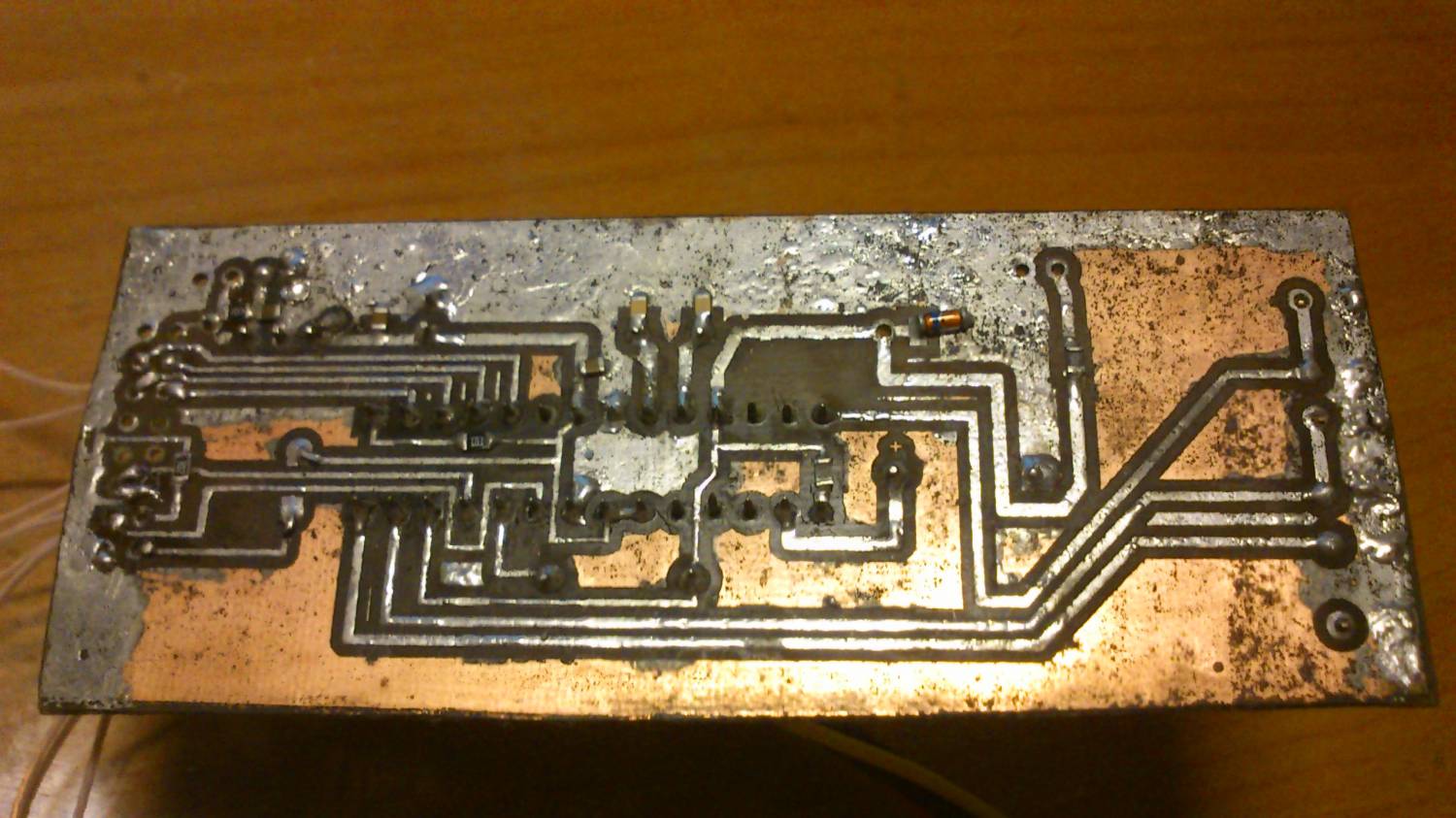

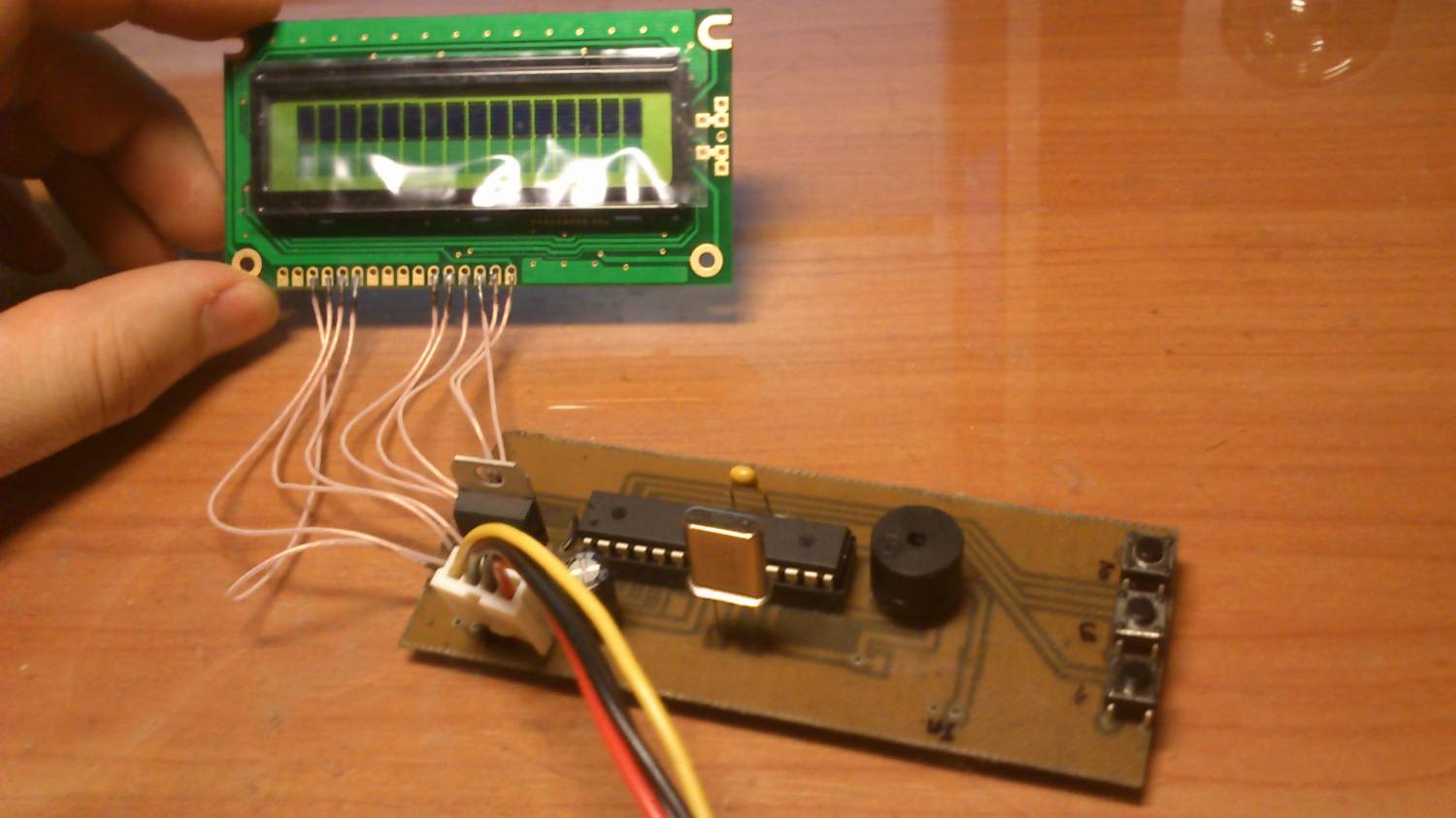

Собрал данный девайс (частично на SMD деталях, не помну где нашел печатку), вопрос следующего плана : при первом пуске просто черная полоса в 1й сторке (МК перепроверял нормально прошился, фюзы выставил) в чем проблема и где искать. Может стоит поставить последние прошивки?
P.S. За раннее благодарен.
|
| |
| |
| Andrew | Дата: Воскресенье, 20.05.2012, 00:12 | Сообщение # 333 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Если есть при включении звук то ищите ошибку подключения индикатора.
|
| |
| |
| Dred | Дата: Воскресенье, 20.05.2012, 15:46 | Сообщение # 334 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Звука нет. Если не сложно пересмотри схему может где ошибка, я не нашел. Дисплей стоит WH1602A-NYG-CT# он без подсветки с обратной полярностью. На не обозначенный диод поставил 4148, хотя поскольку у меня нет подсветки он вроде как и не обязателен, поставил так на будущее. Если не получится попробую сделать на основе других печаток.
Сообщение отредактировал Dred - Воскресенье, 20.05.2012, 15:51 |
| |
| |
| TCB | Дата: Воскресенье, 20.05.2012, 19:24 | Сообщение # 335 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2170
Статус: Offline
| Quote (Dred) Дисплей стоит WH1602A-NYG-CT#
Проверь распайку дисплея - обрати внимание на нумерацию!!!
Во всех PDF которые просмотрел такая нумерация.

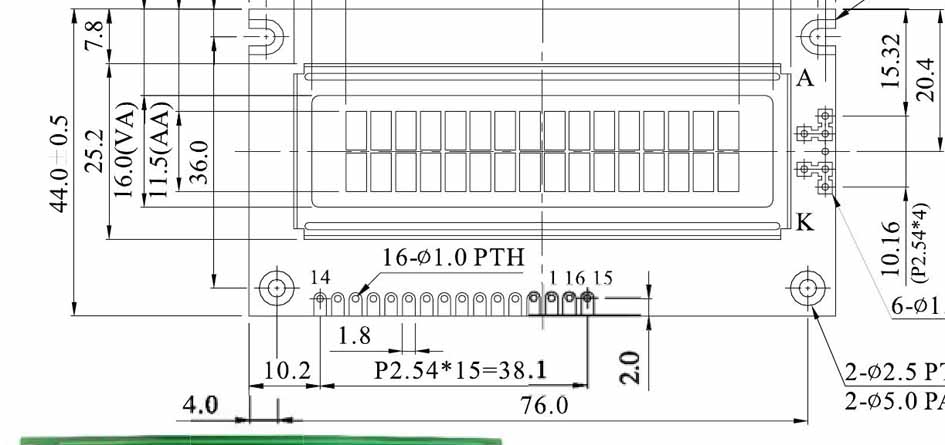

Вот ссылка на сайт производителя: http://www.winstar.com.tw/products_detail_ov.php?col_lang=ru&ProID=21
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Dred | Дата: Воскресенье, 20.05.2012, 20:32 | Сообщение # 336 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| СПС конечно(у меня есть распиновка), беда в том, что дисплей функЦиклирует, а вот данные не показывает и при пуске не пищит. Все больше склоняюсь полностью переделать.
Сообщение отредактировал Dred - Воскресенье, 20.05.2012, 20:33 |
| |
| |
| TCB | Дата: Воскресенье, 20.05.2012, 20:52 | Сообщение # 337 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2170
Статус: Offline
| Dred
Не мешало бы проверить запустился ли кварц, но как это сделать без осциллографа? Можно попробовать для начала поменять С3, С4 (у меня было когда делал первый в жизни приемник попалась закороченная КМка! За всю жизнь мне больше таких не попадалось. В общем если бы не отец, то занимался бы я сейчас наверное чем то другим). А потом кварц - для эксперимента можно любой.
Только что наткнулся на http://md4u.ru/forum/viewtopic.php?f=8&t=4387&start=1300 там на фото такой же дисплей как у тебя. И у меня появилась большая уверенность, что косяк в подключении дисплея. Тот факт, что он как то засветился не говорит о том, что он работает. А какой нибудь сигнал с контроллера мог посадить. Все таки проверь подключение.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Воскресенье, 20.05.2012, 22:52 |
| |
| |
| Dred | Дата: Понедельник, 21.05.2012, 09:43 | Сообщение # 338 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| TCB спасибо за советы, попробую по бороться еще. Дисплей пересматривал не раз, на нем маркировка такая же как на том рисунке что ты выложил(брал ранее с оф. сайта), а вот с компонентами попробую(видать проблемы с ними поскольку не пикает, пожалуй начну с каварца), КМ благо купил еще 2. Будем пробовать. Еще раз спс за неравнодушие.
|
| |
| |
| TCB | Дата: Понедельник, 21.05.2012, 18:48 | Сообщение # 339 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2170
Статус: Offline
| Quote (Dred) на нем маркировка такая же как на том рисунке что ты выложил

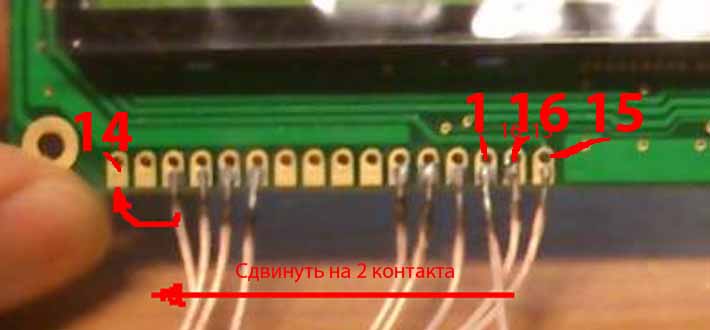

Если это так то надо сдвинуть провода на 2 контакта
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Понедельник, 21.05.2012, 18:53 |
| |
| |
| Andrew | Дата: Понедельник, 21.05.2012, 21:29 | Сообщение # 340 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Dred) вот данные не показывает и при пуске не пищит.
Если не пищит динамик скорее всего вы не прошили правильно контроллер..
|
| |
| |
| Dred | Дата: Вторник, 22.05.2012, 23:16 | Сообщение # 341 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| TCB да был ошибся сдвинул, кварц менял на 14мГц. Конденсаторы С3 и С4 брал новые SMDшные, С5 менял. Прошивку ставил самую первую, ту что работает осциллограф и New Firmware тоже ставил.Стирал в ноль, прошивал ошибок не было, проверял совпадает с оригинальной прошивкой, фюзы соответственно. Все резисторы проверил не выпаивая, примерно совпадает с номиналом, кроме одного 51кОм, показывает 12кОм(может погрешность из-за того , что не выпаян) - в нем может быть причина? Если нет, то остается только проблема в схематике.
Andrew может стоит другой МК прошить, хотя я не виду в нем проблемы, так как вариант.
Сообщение отредактировал Dred - Вторник, 22.05.2012, 23:20 |
| |
| |
| TCB | Дата: Среда, 23.05.2012, 00:13 | Сообщение # 342 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2170
Статус: Offline
| Dred
Единственное, что мне приходит сейчас в голову это попробуй 1ю ногу (RES) повесить кондер 1...10мкФ на землю.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Proton | Дата: Среда, 23.05.2012, 16:36 | Сообщение # 343 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Quote (Dred) Если не сложно пересмотри схему может где ошибка,
У Вас reset через 10к на +5в посажен, от этого не только чёрные квадраты будут!
Я первую ногу контроллера вообще не подключал!
|
| |
| |
| Andrew | Дата: Среда, 23.05.2012, 18:46 | Сообщение # 344 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (Dred) Andrew может стоит другой МК прошить, хотя я не виду в нем проблемы, так как вариант.
Quote (Andrew) Если при включении не пищит динамик скорее всего вы не прошили правильно контроллер.. |
| |
| |
| romic_iz_Nijnego | Дата: Среда, 23.05.2012, 18:47 | Сообщение # 345 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Вывод reset этого контроллера (ATmega8) с данной прошивкой и фюзами должен быть подключен на +5 вольт! есть некоторые случаи когда этот вывод подключается как дополнительный вывод шины данных, но, поверьте, в данном случае именно на +5 вольт.
|
| |
| |
