Универсальный прибор
|
|
| Andrew | Дата: Воскресенье, 05.02.2012, 15:51 | Сообщение # 256 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (bvikn) Устройство работает на всех контроллерах, но осцилограф работает только на одном контроллере
Есть у меня одна мысль.. попробую выложить новую прошивку
|
| |
| |
| romic_iz_Nijnego | Дата: Понедельник, 06.02.2012, 17:48 | Сообщение # 257 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
|  ждём с нетерпением новую прошивку!Добавлено (06.02.2012, 17:48)
---------------------------------------------
Измерение индуктивности и вообще.... мне большего и не надо!
|
| |
| |
| vgm1946 | Дата: Четверг, 09.02.2012, 21:37 | Сообщение # 258 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Andrew, добрый вечер!
Докладываю, что настройка девайса проходит успешно. Пока что все еще на макетке, стало все нормально калиброваться. Стабилитрон действительно вносит существенную погрешность, особенно на высоких пределах измерения R ,C ( надо его подбирать по обратному сопротивлению, пока что выпаял). Остальные режимы тоже фунциклируют.
В прибор я уже почти влюблен!!!
Хотелось бы посоветоваться по поводу некоторой модернизации.
Первое - на входе частотомера/осцилографа поставить формирователь входного сигнала или иначе усилитель/ограничитель ( ну как обычно делается в приборах такого рода), тогда форма и амплитудный диапазон входного сигнала будет поболе (в разумных пределах конечно).
Второе - на выходе генератора поставить преобразователь прямоугольных импульсов в синусоидальный. Часто бывает в радиолюбительской практике, что синусоидальный сигнал просто необходим.
Третье - ввести в прибор функцию прозвонки цепи, чтоб при малых сопротивлениях зудел бузер (ну как в обычных тесторах).
Понятно, что эти нововведения в некоторой степени усложнят прибор, увеличится количество входов/выходов и прочее. Ну тут конечно на любителя, кому что надо.
В плане программного обеспечения мне кажется только пункт ТРИ потребует некоторой доработки.
Пока девайс в виде макетки готов принять участие
Сообщение отредактировал vgm1946 - Четверг, 09.02.2012, 22:45 |
| |
| |
| Andrew | Дата: Четверг, 09.02.2012, 23:19 | Сообщение # 259 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Первое пожелание вы и сами в силах сделать, второе сложнее но можно. Но все это приведет к
Quote (vgm1946) , увеличится количество входов/выходов и прочее.
Quote (vgm1946) Третье - ввести в прибор функцию прозвонки цепи, чтоб при малых сопротивлениях зудел бузер (ну как в обычных тесторах).
А вот это имеется..)
|
| |
| |
| Proton | Дата: Пятница, 10.02.2012, 19:09 | Сообщение # 260 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Вот и я собрал, получилось довольно таки не плохо,
ёмкость мерит от 80Пф до 2000 Мкф потом немного врёт (немогу понять меньше 80Пф отказывается мерить и всё R3 подбирал в пределах от51кОм до 100 кОм)?
Сопротивление от 10 оМ до 15мОм (больше не нашёл резистора проверить).
Генератор генерит до 66565 Гц (думаю это его предел).
Осилограф работает(контролер ATmega8A-PU).
Частотометр ещё не проверял.
Стабилитрон соит на 5,1в (обратное сопротивление 700 оМ).
Спасибо Andrew, за прекрасный прибор!
Сообщение отредактировал Proton - Пятница, 10.02.2012, 19:10 |
| |
| |
| TCB | Дата: Воскресенье, 12.02.2012, 22:12 | Сообщение # 261 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2170
Статус: Offline
| Наконец и я закончил изготовление прибора. И считаю считаю своим долгом в первую очередь выразить свою благодарность автору за его труд.
При всей своей простоте прибор демонстрирует очень приличные возможности и характеристики.
Все функции пробора работают. В приборе применил контролер ATmega8A-PU, прошивку применил UNI_5_isprG_lat. Плату разводил свою в PCADе. Стабилитрон по входу пока не ставил.
На данный момент к автору есть единственное пожелание - было бы очень удобно если бы сохранялись текущие настройки в режимах генератора и осциллографа. Т.к. сейчас они при отключении сбрасываются и их приходится выставлять заново, а это неудобно. При очередной корректировке прошивки просьба учесть этот момент.

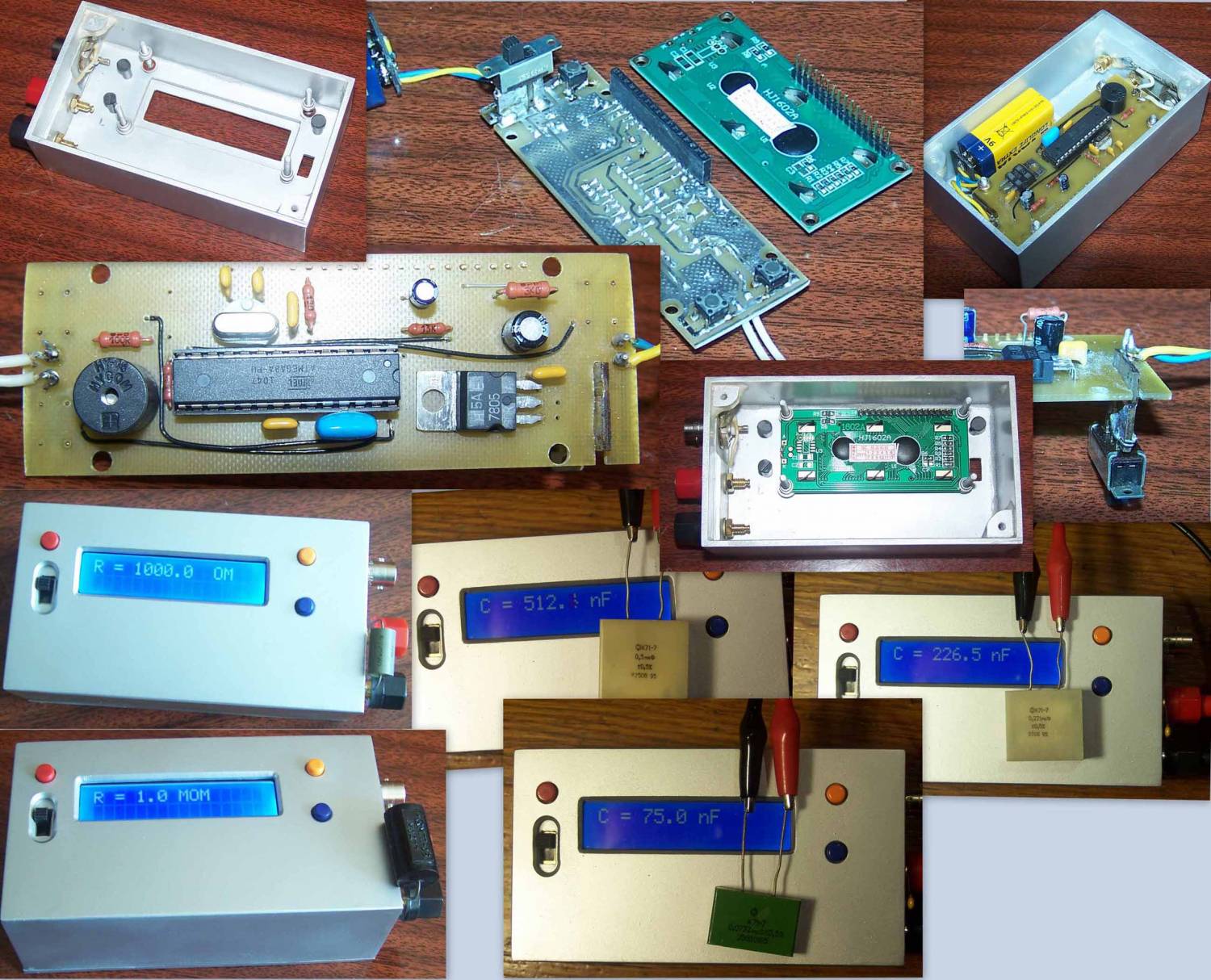

На фото то что у меня получилось  .
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Воскресенье, 12.02.2012, 22:21 |
| |
| |
| vgm1946 | Дата: Понедельник, 13.02.2012, 19:12 | Сообщение # 262 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Andrew, приветствую!
В продолжение выше сказанного собрал на макетке и опробовал входной каскад для частотомерной части (на авторство входного каскада ни в коей мере не претендую, схему позаимствовал на просторах инета, какой сайт не вспомню). Результат опробования хороший.
Во - первых, отпадает необходимость ставить защитный стабилитрон на входе. Даже с высоким внутренним сопротивлением все равно он вносит погрешность ( особенно в диапазоне мегомов и микрофарад). Т.е. точность измерений возрастает.
Во - вторых, на вход частотомерной части можно подавать как прямоугольные импульсы так и синусоидальный сигнал амплитудой от 0.5 вольт и выше ( в разумных пределах конечно).
Недостаток- добавление дополнительного разъема, но наверно первое и второе превалирует над последним.
Схему всего устройства нарисовал в Протеусе, не для моделирования, просто мне удобнее рисовать в Протеусе.
И еще - из четырех приобретенных МК Atmega8A ни один не захотел работать в режиме осцилографа, немного обидно  , так что вся надежда на автора, ждем обещанной прошивки.
Схема устройства прилагается.
Сообщение отредактировал vgm1946 - Понедельник, 13.02.2012, 19:54 |
| |
| |
| sergey003 | Дата: Воскресенье, 26.02.2012, 00:55 | Сообщение # 263 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| собрал мега8 soic все режимы ходят F -режим врет спосибо за прибор
|
| |
| |
| igvv | Дата: Воскресенье, 26.02.2012, 15:49 | Сообщение # 264 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Решил собрать этот прибор как только его увидел.
Все детали вчера закупил.
НО вот прошивать я не умею и отсюда пару вопросов.
1 имею плату Freeduino2009!!! могу ли я прошить ей Atmega8 вот по этому методу http://freeduino.ru/arduino/isp.html
2 или лучше собрать этот программатор http://bezkz.su/publ/programmator_dlja_avr_pic_i2ceprom/23-1-0-224
детали к нему тоже закупил.
Что посоветуете профану в этом деле, мне сейчас самый простой способ нужен!! ??
|
| |
| |
| Proton | Дата: Воскресенье, 26.02.2012, 16:59 | Сообщение # 265 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Quote (igvv) или лучше собрать этот программатор
Можно конечно и этот, но
проще STK 200/300 собрать за 2-3часа. Подключение Меги 8 в нете есть, сложного ничего в прошивке нет!
|
| |
| |
| igvv | Дата: Воскресенье, 26.02.2012, 17:56 | Сообщение # 266 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Извините за оффтоп!!!
Не, принтерный порт, это тогда мне комп старый уже не выбросить потом.
Через freeduino-arduino кто-нибудь пробовал шить???
Наверно соберу тот второй вариант, там и разъяснения работы с ним есть...
|
| |
| |
| romic_iz_Nijnego | Дата: Воскресенье, 26.02.2012, 20:08 | Сообщение # 267 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Я собирал эти программаторы (STK-200/300), все работали отлично! и на 74НС244 и на 74LS244 и на MAX-овских микрухах. и от COM порта были, и LPT... но по случаю удалось плату достать STK-500. Она мне меньше нравится :-( тоже думаю что то от USB собрать.
|
| |
| |
| sashok1958 | Дата: Понедельник, 27.02.2012, 09:12 | Сообщение # 268 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Вот самый простой работает отлично http://sokolsp.at.ua/publ/samyj_miniatjurnyj_usb_programmator_microprog_dlja_kontrollerov_avr/1-1-0-23 ИЛИ вот по сложнене поддерка stk500 чип бластером и другими прогами зюне дудка
|
| |
| |
| romic_iz_Nijnego | Дата: Понедельник, 27.02.2012, 17:36 | Сообщение # 269 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Да, типа того. Но находил схемку попроще тоже на 8-ой меге. Сейчас предпочитаю собирать в SMD корпусах. (Микроконтроллеры в таких корпусах стоят дешевле). Технология ЛУТ здорово выручает. Вообще я этот прибор собрал за 2 часа; от момента увидения статьи до запуска. Корпус только на следующий день скомуниздил на работе. Плата вот. может кто доведёт до ума (рисовал в Paint, только для себя). Внимание! 1-ый вывод индикатора на + питания!
Сообщение отредактировал romic_iz_Nijnego - Понедельник, 27.02.2012, 17:37 |
| |
| |
| igvv | Дата: Вторник, 28.02.2012, 09:27 | Сообщение # 270 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Попробовал через freeduino2009 шить.
Вроде должно получиться, fuses читает. Тоесть по сути у меня программатор USB для avr уже есть.
Но как мне поставить эти fuses я не понял, сдесь на сайте описано как поставить галочки. А в проге-прошивалке SinaProg заточенную под мой вариант, fuses выставляются подругому(в Advanced). Или я вообще не то делаю?
Подскажите дятлу как их выставить ...вот по этим подсказкам делаю http://robocraft.ru/blog/arduino/552.html.
Пожалуйста подскажите!!!
|
| |
| |
