Универсальный прибор
| |
| vgm1946 | Дата: Вторник, 24.01.2012, 14:10 | Сообщение # 241 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Andrew, добрый день!
Имею огромное желание повторить Ваш прибор. Но при этом во первых - хотелось бы ознакомится и вникнуть в само ПО в чисто познавательных и самообразовательных целях. Во вторых - имеются в наличии М/С Atmega8535 и можно было бы адаптировать сей девайс под них, не приобретая Atmega8.
Я осваиваю и пишу на СИ, если имеется возможность поделиться исходником, был бы очень признателен. Если нет - придется заказывать Mega8 и ждать.
Спасибо, с уважением, Валерий.
|
| |
| |
| Proton | Дата: Суббота, 28.01.2012, 18:30 | Сообщение # 242 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Andrew, Приветствую!
Прошу не пинать (может за глупый вопрос), прошил Мегу 8 прогой (PonyProg2000 и шнурком STK200/300) дошло дело до Security and Configuration Bits
amps ставить галочки точно как на картинке? (больше ничего не надо?)
Заранее спасибо!
|
| |
| |
| romic_iz_Nijnego | Дата: Воскресенье, 29.01.2012, 15:44 | Сообщение # 243 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Давно тему читаю, но зарегистрировался только сейчас. Прибор собрал. печатку сам рисовал в Paint, так как индикатор попался от какой псевдонаучной штуковины MTC S16202A с выводами 2 ряда по 7 штук и постоянно включенной подсветкой. Подсветку оставил - так прикольнее. Питаю от зарядного устройства сотового телефона. Достать смог только ATmega8a в корпусе для поверхностного монтажа. Кварц выдрал из старого компа точно 16 мгц, точно для работы в качестве генераторного, конденсаторы обвязки кварца взял с той же платы его родные.

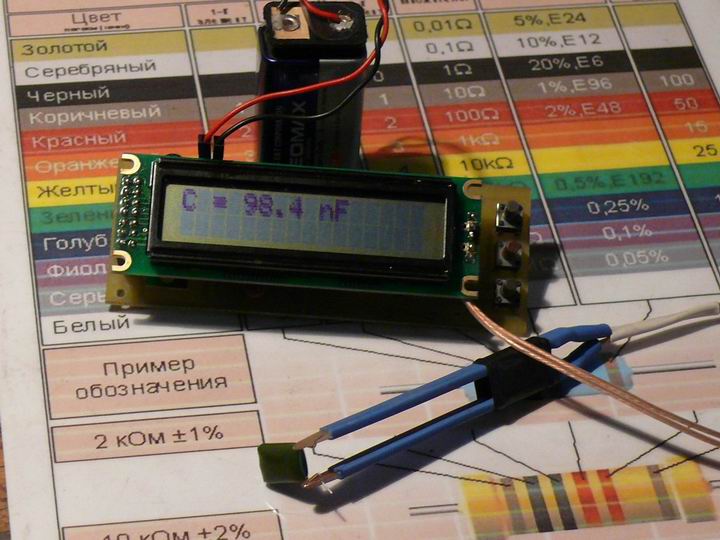

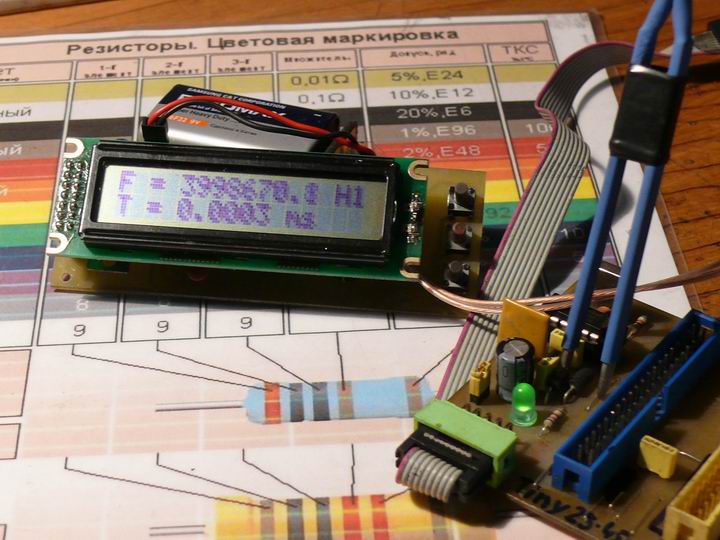

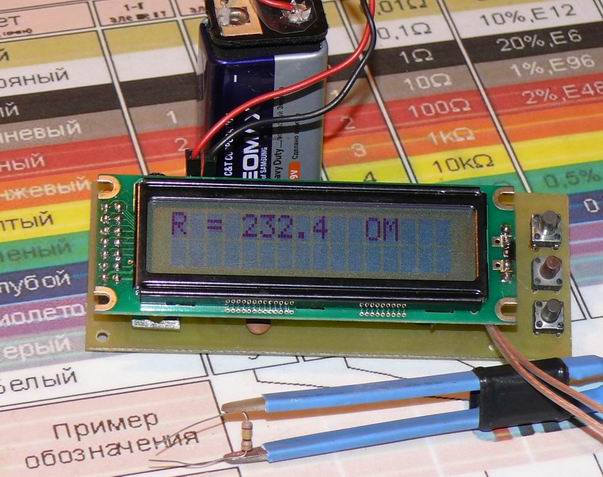

В итоге, прибор меряет частоту до 10 мгц точно (дальше нечем проверить), конденсаторы точно показывают от 120 пФ до 1000 мкФ (только К71-7, остальные врут до 10%), резисторы до 33 Мом.
Всем доволен, но....

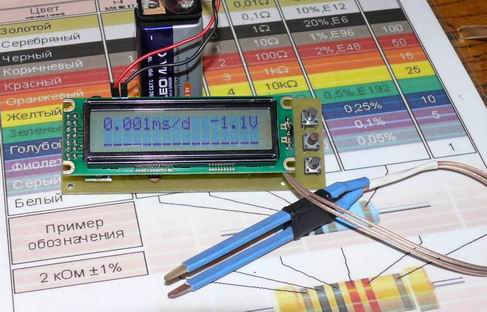

.. и всё равно осциллограф не работает! показывает прямую линию, длительность развертки 0,001 мс/дел и напряжение -4,4 в. Генератор при этом всём тянет до 65 кгц, практически не зависая!
Уважаемый изобретатель, дайте нормальную прошивку или переделайте под кварц пониже частотой! Прибор действительно очень хороший, хотелось бы чтоб все функции работали!  Добавлено (29.01.2012, 15:44)
---------------------------------------------
галочка "SPIEN" должна стоять при программировании PonyProg-ом!!! (я программировал через STK-500)
|
| |
| |
| vitaxa | Дата: Воскресенье, 29.01.2012, 21:09 | Сообщение # 244 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Собрал "АВО-2006", плата от rastamanoff, индикатор WH1602B-YGH-CTK, С5 - советская зеленая КМ-ка, процессор Atmega 8A.
Столкнулся с такой проблемой – при включении высвечивается «приветствие», потом «Измерение R”, далее «R= 0.0 ОМ» и при этом постоянно раз в секунду пищит бузер. Калибровку проходит, но ничего не измеряет.
Режимы измерения С, генератор и частотомер, переключаются нормально с разовым сигналом бузера, но ничего не измеряется и в режиме генератора на выходе ничего нет.
Атмег две штуки прошиты правильно, плата десять раз перепроверена и отмыта спиртом.
Может кто-нибудь подскажет в каком направлении «копать»?
|
| |
| |
| Andrew | Дата: Воскресенье, 29.01.2012, 22:07 | Сообщение # 245 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (vitaxa) Столкнулся с такой проблемой – при включении высвечивается «приветствие», потом «Измерение R”, далее «R= 0.0 ОМ» и при этом постоянно раз в секунду пищит бузер.
Ищите в измерительном проводе замыкание на землю.(Сигнал IZM)
|
| |
| |
| vitaxa | Дата: Воскресенье, 29.01.2012, 22:43 | Сообщение # 246 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| Quote (Andrew) Ищите в измерительном проводе замыкание на землю.(Сигнал IZM)
Спасибо за подсказку!
Сам несколько раз проверял печатку, вроде все нормально, а дал проверить сыну - сразу нашел "косяк".
Вот что значит "замылился глаз"!
Теперь все работает превосходно (даже осциллограф на обоих Атмегах А).
Огромное Спасибо Andrew за чудесный прибор!
|
| |
| |
| vgm1946 | Дата: Четверг, 02.02.2012, 16:11 | Сообщение # 247 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Уважаемый, генерал-лейтенант!
Огромное спасибо Вам за спаленный индикатор.
Повторил не думая Ваш прибор по приведенной на сайте схеме, а там с точностью наоборот указаны выводы 1 и 2 питания индикатора. Ну я в принципе не в обиде, сам виноват, надо было даташиту смотреть.
Хотелось бы обратить внимание повторителей, чтоб не наступили случайно на эти грабли.
Всем удачи!
|
| |
| |
| Andrew | Дата: Четверг, 02.02.2012, 21:52 | Сообщение # 248 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (vgm1946) Уважаемый, генерал-лейтенант!
Огромное спасибо Вам за спаленный индикатор.Повторил не думая Ваш прибор
Смирно!
Уважаемый рядовой! , а под схемой красным шрифтом что-то написано...
Как говорят в армии "устав он кровью написан.." у нас слава богу только кровью спаленных индикаторов...
Следующий прибор собирайте думая..
Вольно))
|
| |
| |
| vgm1946 | Дата: Пятница, 03.02.2012, 18:48 | Сообщение # 249 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Будет исполнено, мой генерал!
Может насчет исходников что нить скажете, доступ к ним имеется?
Добавлено (03.02.2012, 18:48)
---------------------------------------------
Уважаемый, генерал-лейтенант!
Докладываю! Ваше указание выполнено, приобретен новый индикатор, прибор собран на макетной плате, признаки жизни подает.
Процессор - ATmega8A-PU , кварц - 16мГц. С указанными в описании фузе битами прибор работает почему то крайне вяло, медленно и с признаками желания зависнуть. В фузе-калькуляторе взял строку Medium Ffeq 16k+4ms CKSEL=1101 SUT=10. Работа прибора заметно оживилась. Режимы - Частотомер, Генератор, Осцилограф работают, но досконально еще не проверял. В режиме измерения R на 0 калибруется, а на 1к на экране сообщение "Калибровка 1ком (и ниже) К1=-0.000" и все. В режиме измерения С наоборот - на 0 не калибруется , а на 1 nF калибруется. И последнее - почему то кнопки не совпадают по своему функциональному назначению со схемой. У меня получилось так - s1 - смена режима, S2 - больше, S3 - меньше. И еще - соединенные вместе выводы 20 и 21 надо соединять с Vcc или нет? Какой ИОН используется в приборе - внутренний или Vcc?
Какие будут дальнейшие указания, жду с нетерпением.
С уважением, рядовой.
P.S. Программирую процессор в CodeVisionAVR через STK500.
Сообщение отредактировал vgm1946 - Пятница, 03.02.2012, 18:52 |
| |
| |
| Andrew | Дата: Суббота, 04.02.2012, 12:22 | Сообщение # 250 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (vgm1946) Процессор - ATmega8A-PU , кварц - 16мГц. С указанными в описании фузе битами прибор работает почему то крайне вяло, медленно и с признаками желания зависнуть.
Не должно быть так, хотя "крайне вяло" понятие относительное посмотрите Видео и сравните...
Quote (vgm1946) В режиме измерения R на 0 калибруется, а на 1к на экране сообщение "Калибровка 1ком (и ниже) К1=-0.000" и
Попробуйте изменить С5
Quote (vgm1946) В режиме измерения С наоборот - на 0 не калибруется , а на 1 nF калибруется.
Ноль калибруется при разомкнутых входных клеммах!
Quote (vgm1946) И еще - соединенные вместе выводы 20 и 21 надо соединять с Vcc или нет? Какой ИОН используется в приборе - внутренний или Vcc?
Да вместе и на +5B, => Значит ион внешний.
Quote (vgm1946) Какие будут дальнейшие указания, жду с нетерпением.
Добиться нормальной работы прибора! Вроде схема не сложная...)
|
| |
| |
| vgm1946 | Дата: Суббота, 04.02.2012, 14:25 | Сообщение # 251 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Andrew, добрый день!
Благодарю за ценные указания. Работа над ошибками продолжается.
Все таки проясните пож. по поводу соответствия нумерации кнопок схеме, это тока у меня такая путаница с ними или так и должно быть?
Спасибо!
Сообщение отредактировал vgm1946 - Суббота, 04.02.2012, 16:00 |
| |
| |
| Andrew | Дата: Суббота, 04.02.2012, 19:44 | Сообщение # 252 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Наверное у всех, только не кто на это не обратил внимание, ведь всего 3 кнопки и сразу видны их функции при нажатии...)
|
| |
| |
| vgm1946 | Дата: Суббота, 04.02.2012, 20:45 | Сообщение # 253 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Andrew! С кнопками я понял, спасибо.
Поигрался я с фузами, напрашивается вывод, что для процессорав с буковкой А частота 16 мГц на грани, для некоторых экземпляров по всей видимости великовата ( с другими не пробовал, в наличии тока с буквой А),. В фузе-калькуляторе для определения фузов есть три градации для внешних кварцев - Low freq, Medium freq и High freq, кроме этого по три комбинации SUT-ов. Так вот наиболее приемлемо эти процы с буквой А работают с фузами Low freq и с комбинацией SUT , где 16к+64ms. До и вообще по даташите для Atmega8 16 мГц это их верхняя рабочая частота и с буковкой А некоторые экземпляры не справляются. Кстати перепробовал 5 кварцев (были в наличии тока 5) на 16 мГц, у всех у них частота генерации 16 мГц схвостиком.
Все эти (в частности адаптировать прибор под кварц с более низкой частотой), да и другие проблемы можно было бы поправить, не напрягая автора, но почитав форум я так понял, что исходники к сожалению не доступны
И еще вопросик -
На сайте http://c2.at.ua/load/radioljubitelskie/universalnyj_izmeritelnyj_pribor_atmega8/23-1-0-63 дается описание Вашего прибора и приводится проект в протеусе, где кроме всего прочего выложены две прошивки UNI_5.hex и UNI_5_ispG_lat.hex. Первая штатная, а вторая Вы не в курсе что за прошивка? Публикуется проект на сторонних сайтах навена с Вашего позволения.
Заранее благодарен.
|
| |
| |
| bvikn | Дата: Воскресенье, 05.02.2012, 11:44 | Сообщение # 254 |
 Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline

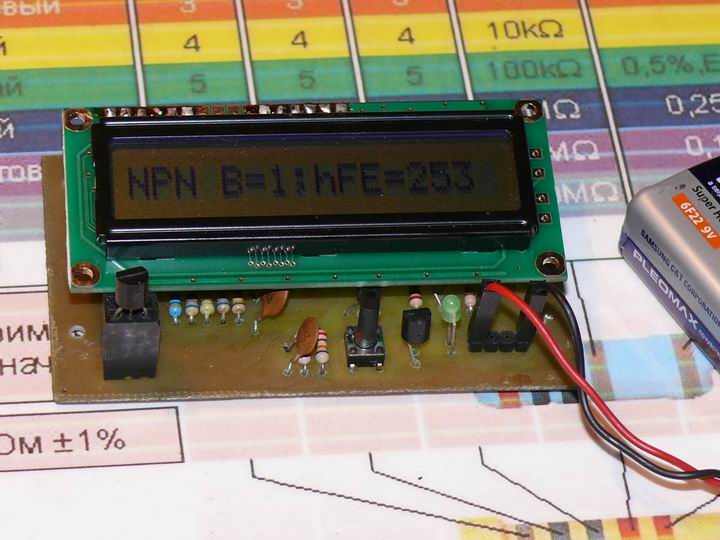

| Собрал я данное чудо. Перепробовал пять контроллеров: Atmega8A-PU - 3 штуки, Atmega8-16PU-1 штука, Atmega8L-8PU -1 штука. Устройство работает на всех контроллерах, но осцилограф работает только на одном контроллере - Atmega8A-PU из всех пяти подопытных. Генератор работает вплоть до 85-90 КГЦ, частотомером измерял 4 Мгц - работает. Измеряет C и R неплохо - R от нескольких ОМ до нескольких МОМ, С от 15-20 пф до 3000 мкф и более только долго, погрешность в допустимых пределах для сортировки и отбраковки вполне достаточная. Давно мечтал о таком приборчике, деталюшек поверхностного монтажа много, а проверять их простым тестером ой как неудобно. БОЛЬШОЕ СПАСИБО АВТОРУ!!! Сейчас собираю (почти собрал-осталось заменить индикатор) тестер полупроводников, в планах собрать тестер стабилитронов.
|
| |
| |
| Andrew | Дата: Воскресенье, 05.02.2012, 15:49 | Сообщение # 255 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (vgm1946) Поигрался я с фузами, напрашивается вывод, что для процессорав с буковкой А частота 16 мГц на грани
Это не так, 16 мгц нормальная частота для этого процессора, на моем сайте есть проект где кварц стоит на 20мгц и не кто не жаловался что на такой не работает. С чего вы взяли что нужно уменьшать частоту ??Quote (vgm1946) выложены две прошивки UNI_5.hex и UNI_5_ispG_lat.hex. Первая штатная, а вторая Вы не в курсе что за прошивка?
Судя по названию там менюшка с латинскими буковками, не все индикаторы имеют наборы кирилицы...
|
| |
| |
|
|
