| sparkingsparking, приветствую! собрал пин по вашей схеме на двух транзисторах, прошивку брал с увеличенной чуйкой в 1,5 раза. Но вот пока не могу добиться нормальной чувствительности, 5 коп СССР видит не более 2см. Датчик ферритовый фильтр от VGA кабеля, намотка 60х200 витков, провод 0,14мм. Конденсатор в контуре 33 нф пробовал увеличивать до 0,1 мкф и уменьшать до 5 нф, пока максимальная чуйка (2-2,5см) при значении 10 нф. Также вместо резистора на 10 кОм ставил подстроечник многооборотный, оптимальное значение вышло 4,7 кОм. Пока в ступоре, не знаю где еще можно поднастраивать. В чем секрет успешной отстройки?
К сожалению осциллографа нет..
|
| |
| |
| sparkingsparking | Дата: Понедельник, 03.04.2017, 10:01 | Сообщение # 812 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Проблема с подходом к делу у Вас. Вы бы так на радиостанцию настраивались, меняя емкость в 100 раз туда сюда.
Вот пост, на фото видно, как я ищу оптимальную емкость банком конденсаторов, с точностью до 1нФ
http://www.radiodom.org/forum/2-2-20180-16-1488218486
Катушка мотается в 2 подхода. Первой от минуса мотают 60 витков и проверяют ее на дальность сразу.Подбирается кондер контурный. Как только добились максимальной чуйки, мотаете от минуса опять же вторую катушку в туже сторону но уже 200 витков, она усиливает чуйку. Можно намотать 150 витков и попробовать, эта вторая катушка и будет вашим экспериментом по подбору нужного количества витков. Эту процедуру делаете 1 раз, но очень щепетильно. Все остальные пины пойдут по вашему найденному шаблону.
Сообщение отредактировал sparkingsparking - Понедельник, 03.04.2017, 10:07 |
| |
| |
| UYXER | Дата: Понедельник, 03.04.2017, 10:09 | Сообщение # 813 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Цитата sparkingsparking (  ) Вот пост, на фото видно, как я ищу оптимальную емкость банком конденсаторов, с точностью до 1нФ |
| |
| |
| sparkingsparking | Дата: Понедельник, 03.04.2017, 17:11 | Сообщение # 814 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Пленочный тут не нужен.
|
| |
| |
| b1ohazard | Дата: Понедельник, 03.04.2017, 22:22 | Сообщение # 815 |
 Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| sparkingsparking, я тож думал что только пленочный нужен, и в оригинальной схеме даж рекомендация ставить пленочный.
|
| |
| |
| sparkingsparking | Дата: Понедельник, 03.04.2017, 22:53 | Сообщение # 816 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| В оригинальной обязательно нужен.
|
| |
| |
| UYXER | Дата: Четверг, 06.04.2017, 15:57 | Сообщение # 817 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| sparkingsparking, попробовал вашу схему на ферритовом стержне, сделал замер частоты, получилось 59,6кГц. Думал что на стержне удастся понизить частоту, но не вышло, намотка 60х200 витков. Буду продолжать экспериментировать.
В схеме на одном транзисторе частота выходит 17,8кГц.
|
| |
| |
| sparkingsparking | Дата: Четверг, 06.04.2017, 19:18 | Сообщение # 818 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Смысл только в подборе частоты вижу, так чуйку можно увеличить, но не факт что уменьшить надо.
|
| |
| |
| sparkingsparking | Дата: Четверг, 06.04.2017, 19:37 | Сообщение # 819 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Немного юмора....но корпус мне понравился

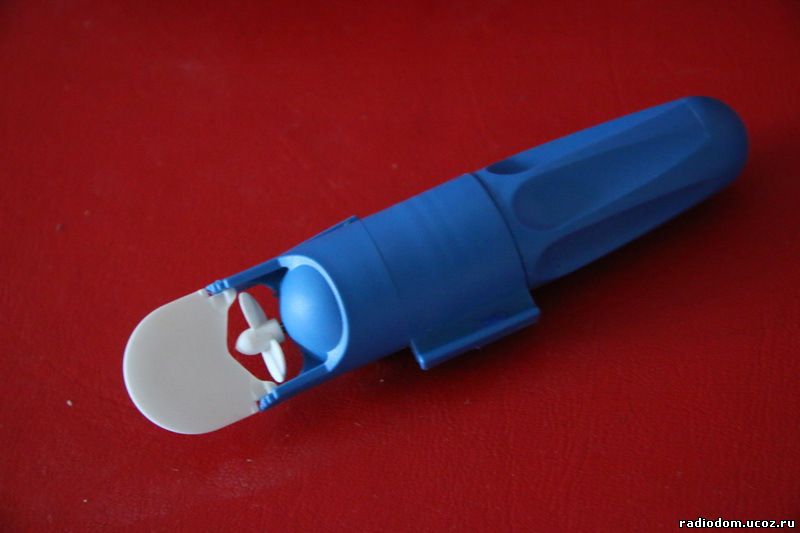

Подводный пин с автопоиском
Сообщение отредактировал sparkingsparking - Четверг, 06.04.2017, 19:38 |
| |
| |
| form41 | Дата: Четверг, 06.04.2017, 23:12 | Сообщение # 820 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Цитата UYXER ( ) получилось 59,6кГца |
| |
| |
| sparkingsparking | Дата: Четверг, 06.04.2017, 23:47 | Сообщение # 821 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Andrew! Меня вопрос давно мучает, можно ли пину поменять звук на колокольчик как в Асе250?
С далека будет медленно дын дын, а чем ближе тем быстрее дын дын дын. Тогда был бы оригинальный пин, который любой бы захотел из владельцев Garret только за то, что он звучит как Garret!

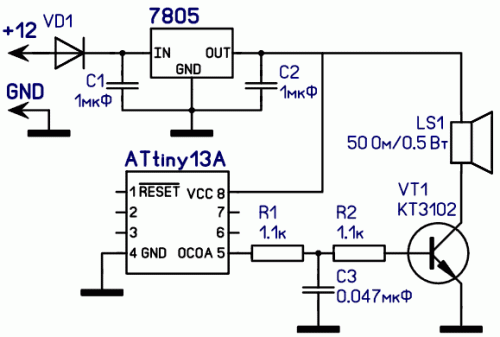

На тиньке 13 есть имитатор звука колокольчика, вот он ниже на видео.
Я к сожалению не силен вообще в программировании микроконтроллеров, но мне кажется это хорошая идея!
Сообщение отредактировал sparkingsparking - Четверг, 06.04.2017, 23:51 |
| |
| |
| UYXER | Дата: Пятница, 07.04.2017, 07:11 | Сообщение # 822 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Цитата form41 ( ) а какой конденцатор поставили? Добавлено (07.04.2017, 08:11)
---------------------------------------------
У меня вот проблема одна так и остается, которую пока не знаю как побороть. Экспериментирую со схемой от ТСВ, если резистором выставить напряжение на 2й ноге МК в пределах 1В, то чувствительность супер, но на любое перемещение в пространстве пин реагирует.
При напряжении от 2 до 2,5В на 2й ноге такой эффект практически пропадает, но чувствительность получается на 5 коп СССР не более 2,5см. Катушки разные пробовал и на стержне и на фильтре, особой разницы нет. Зато с термостабильностью добился результата применив терморезистор KTY81, настроил при комнатной температуре, затем закинул в морозильник на 12 часов при температуре -18гр., вытащил, включил, работает.
|
| |
| |
| b1ohazard | Дата: Суббота, 08.04.2017, 21:02 | Сообщение # 823 |
|
Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| От скуки пока в ожидании контроллера в смд и транзисторов, решил собрать в Дип корпусе из того что есть у меня в наличии, руки чешутся посмотреть на Гнома. Собирал по печатке которую выложили несколько страниц назад, по схеме sparkingsparking которая но на DIP. Там есть косяк - транзисторы неверно нарисованы на печатке (впаял как нарисованы не сравнивал со схемой и долго мучался)). Транзисторы использовал те что были А1015, диоды оба 1n4148, конденсатор в катушке пробовал и 22нф и 33нф разницы нет, все остальное по схеме. Результаты не очень, чуйка на 10руб всего 1,5см при 2х сантиметрах один раз пискнет и потом при 1,5 начинает видеть. И отклик вялый, нужно очень медленно махать иначе не видит цель. И еще он в полной статике работает? А то на том что я собрал если не двигаться целью то после серии сигналов пин замолкает, изменения тона звука при приближении цели нету хотя вроде писали что есть такое (хотя опять же может это из-за используемых комплектующих мною).
Сообщение отредактировал b1ohazard - Суббота, 08.04.2017, 21:33 |
| |
| |
| arthol | Дата: Воскресенье, 09.04.2017, 19:59 | Сообщение # 824 |
 Майор
Группа: Пользователи
Сообщений: 85
Статус: Offline
| Цитата b1ohazard ( ) по схеме sparkingsparking |
| |
| |
| jdayamx | Дата: Воскресенье, 09.04.2017, 20:00 | Сообщение # 825 |
 Лейтенант
Группа: Пользователи
Сообщений: 43
Статус: Offline
| Спаял уже 3 штуки, катушки мотал разные.. дальность на монету 50коп не превышает 20мм
Использовал AtTiny25 прошил прошивкой 13_beep

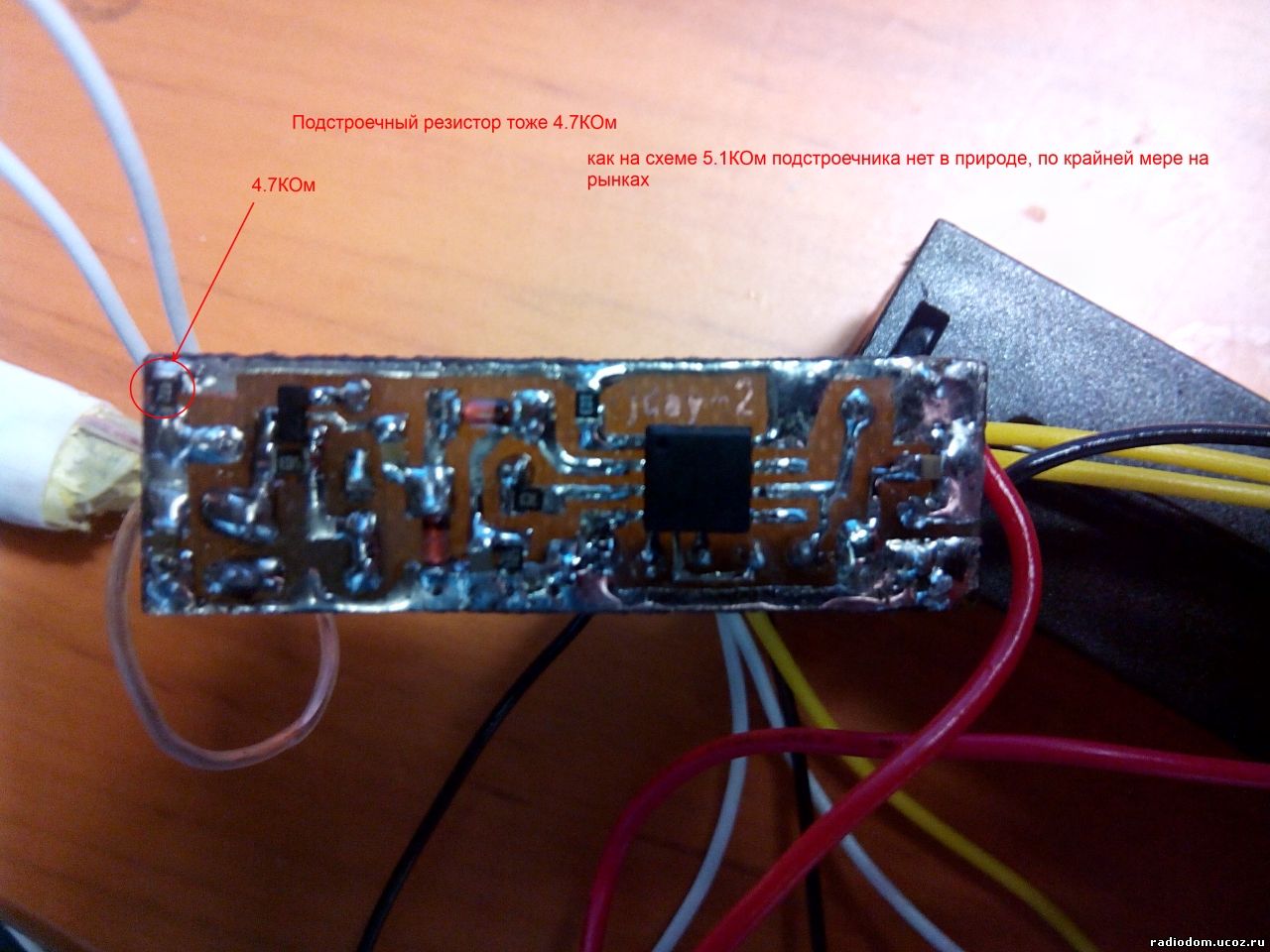

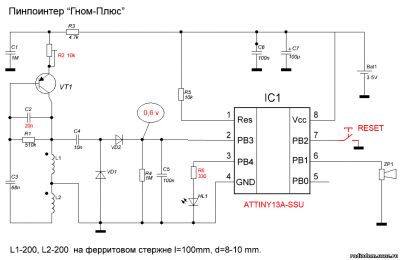

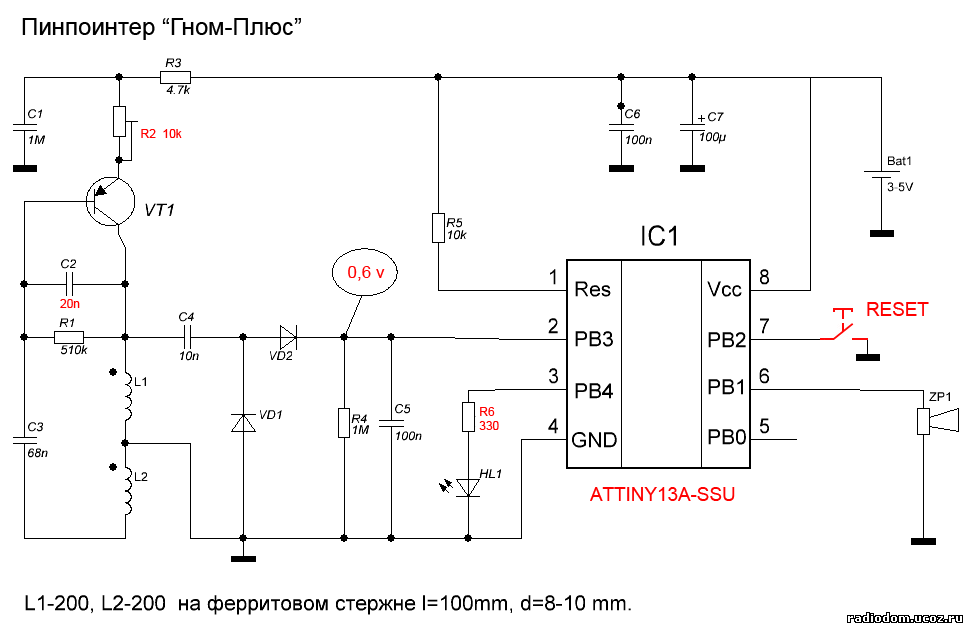

Как можно объяснить чуйку из этой статьи, вроди одно и то же !!! http://www.humka.ru/pinpointer-gnom-plyus
Мой сайт для экспериментов http://jday.in.ua
Сообщение отредактировал jdayamx - Воскресенье, 09.04.2017, 20:44 |
| |
| |
|
|
