Простой микроконтроллерный Пинпоинтер
|
|
| pictele | Дата: Воскресенье, 15.03.2015, 09:14 | Сообщение # 316 |
 Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| Поставил вместо буззера динамическую пищалку 47 ом пятивольтовую (что было под рукой).
Плюс на плюс питания,минус на AtTiny15.
Звук значитильно шибчей стал.
Громче и не надо.
Сообщение отредактировал pictele - Воскресенье, 15.03.2015, 09:17 |
| |
| |
| Andrew | Дата: Понедельник, 16.03.2015, 18:52 | Сообщение # 317 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Такую "писчалку", если по правилам, нужно ставить через транзистор как в "крот1"
|
| |
| |
| TCB | Дата: Среда, 25.03.2015, 00:33 | Сообщение # 318 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2131
Статус: Offline

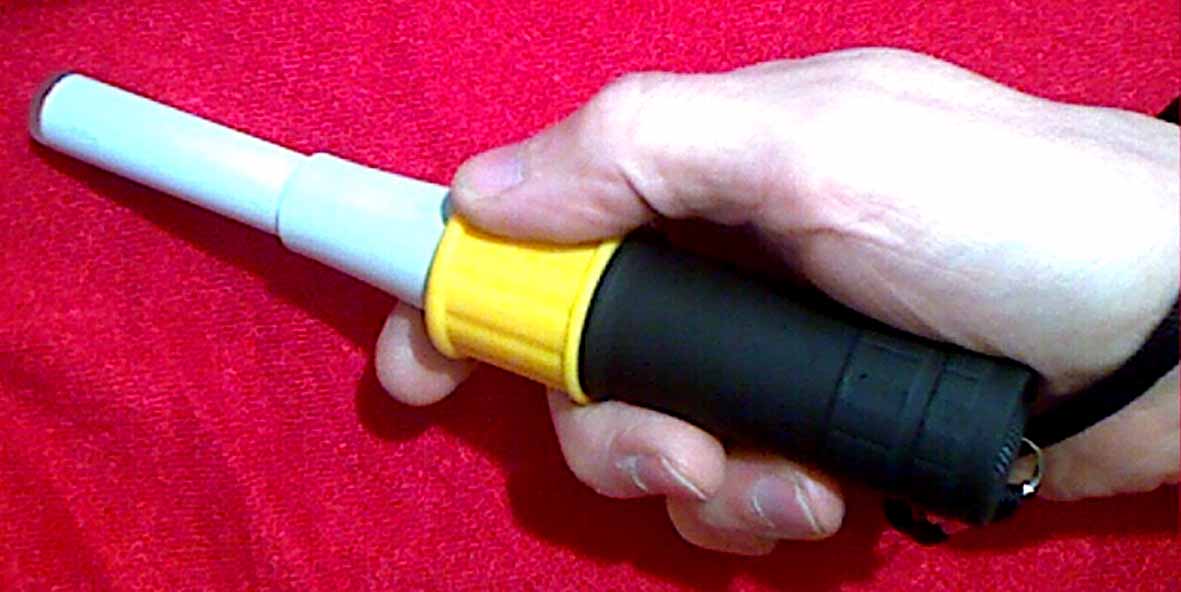

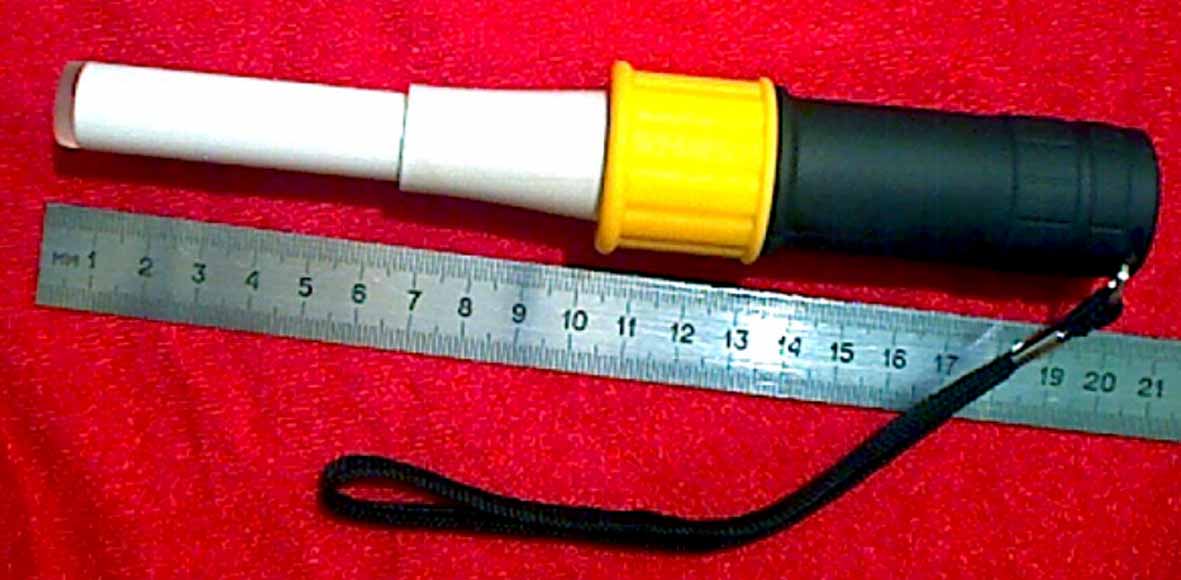

| А вот так выглядит моя новая конструкция Гнома:
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| янукович | Дата: Среда, 25.03.2015, 04:32 | Сообщение # 319 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| TCB, смотрится даже лучше магазинных "фирмачей".  Из чего такой корпус сделали?
|
| |
| |
| fedya_valki | Дата: Четверг, 26.03.2015, 10:51 | Сообщение # 320 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Да, круто! Присоединяюсь к вопросу Януковича. Хотя пин никогда не делал и не пользовался им, копая даже чешую Аськой с НЕЛ Торнадо, но в последнее время хочется-таки сделать
|
| |
| |
| de-si-gn | Дата: Четверг, 26.03.2015, 11:19 | Сообщение # 321 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата янукович (  ) Из чего такой корпус сделали?
Черно-желтая часть на светодиодный фонарик похожа. Отличная конструкция!
|
| |
| |
| TCB | Дата: Четверг, 26.03.2015, 13:55 | Сообщение # 322 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2131
Статус: Offline
| Цитата de-si-gn ( ) Черно-желтая часть на светодиодный фонарик похожа
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| fedya_valki | Дата: Четверг, 26.03.2015, 14:57 | Сообщение # 323 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата TCB ( ) Совершенно верно. |
| |
| |
| TCB | Дата: Четверг, 26.03.2015, 15:41 | Сообщение # 324 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2131
Статус: Offline
| Цитата fedya_valki ( ) Остальная часть откуда, если не секрет?  .
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| fedya_valki | Дата: Четверг, 26.03.2015, 18:04 | Сообщение # 325 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата TCB ( ) некоторое время траха
Теперь понятно.... Как всегда.... Без траха - ничего не сделаешь.....
Да, нужно 3Dпринтер-таки бодяжить. Все пластмассовые детали - в наших руках!!!
|
| |
| |
| 6441bm3 | Дата: Четверг, 26.03.2015, 19:31 | Сообщение # 326 |
|
Подполковник
Группа: Пользователи
Сообщений: 133
Статус: Offline
| всем привет,собрал гнома при включении один писк и тишина\уже раз 20 залочил тиньку13,благо есть доктор\прошивал перепрошивал толку ноль,вроде вё сделал по схеме только провод 0.5 *200\200.если коснуться диодов то начинает пищать по разному,подскахите в какую сторону рыть?
|
| |
| |
| Magoll | Дата: Среда, 08.04.2015, 21:06 | Сообщение # 327 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| Хрена се! 0.5))
Поищи генерацию-прежде всего. Например на коллекторе)) Покрути крутилочку, если что. На эммитере (замечено) должно быть порядка 2 в.
Если нет генерации, проверяй монтаж, сопли, катушку.
Обмотки правильно подключены друг относительно друга? Транзистор правильный?
|
| |
| |
| юра20 | Дата: Суббота, 18.04.2015, 16:07 | Сообщение # 328 |
 Рядовой
Группа: Пользователи
Сообщений: 14
Статус: Offline
| возможно не по теме. хочу поблагодарить автора за классные разработки.
сегодня в течении дня собрал гнома .это лучший из собранных мной пинов.
хотя и ступил с катушкой намотал по 100 витков ну не перематывать же .
с конденсатором 33n отлично работает.
СПАСИБО!
|
| |
| |
| Vlad777 | Дата: Вторник, 19.05.2015, 08:41 | Сообщение # 329 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Отличная схема, отличный прибор!
НО Тинек 15-х у нас не достать. А 13-я Тинька, даже при установки частоты тактового генератора 4.8 (а их у нее всего две 4.8 и 9.6) выдает очень высокочастотный звуковой сигнал в пищалку при приближении к цели вплотную, 16кГц при тактовой частоте 9.6 и соответственно 8кГц при тактовой 4.8мГц.
Но 8кГц - это тоже МНОГО!
Я понимаю что программа заточена под 15-ю тиньку. У нее тактовая одна и не меняется - 1.6мГц.
БОЛЬШАЯ просьба к Автору:
ПОЖАЛУЙСТА, перекомпилируйте программу под 13-ю тиньку на частоту тактового генератора 4.8мГц.
Заранее ОГРОМНОЕ спасибо!!!
Сообщение отредактировал Vlad777 - Вторник, 19.05.2015, 08:43 |
| |
| |
| TCB | Дата: Воскресенье, 14.06.2015, 21:41 | Сообщение # 330 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2131
Статус: Offline

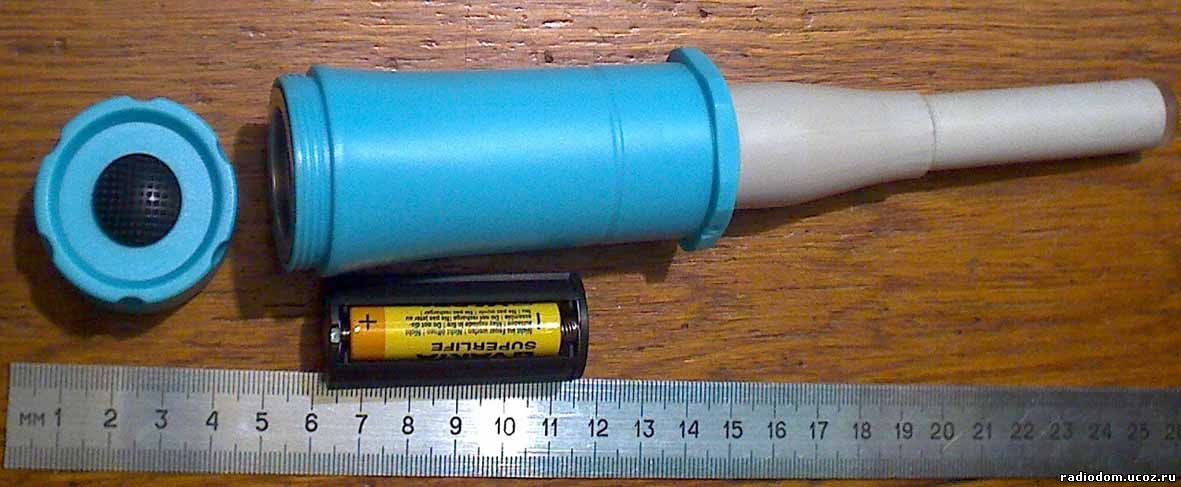

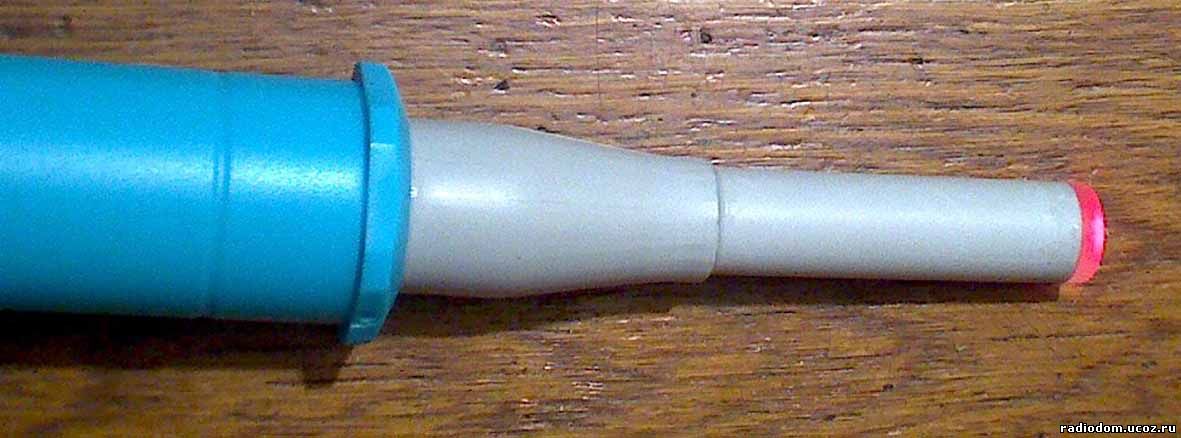

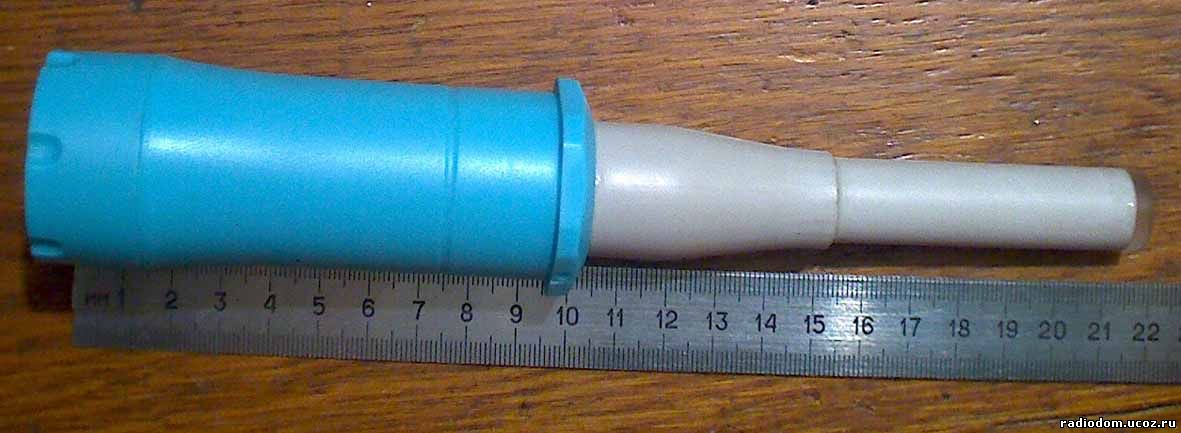

| В результате долгих поисков удалось найти корпус удовлетворяющий моим требованиям. В результате получилась вот такая конструкция:
Удобный, легко доступный отсек для батарей. Конструкция получается влагозащищенная. Индикация вибромотор и светодиод в торце. Проц 25 тинька.
Конечно цвет не солидный, но красить пока не решился (маляр из меня не очень), боюсь сделать еще хуже.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
