Простой микроконтроллерный Пинпоинтер
|
|
| Andrew | Дата: Пятница, 12.07.2013, 13:06 | Сообщение # 286 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (humka) Возможно в оригинальной (авторской прошивке) в качестве опорного напряжения использовался внутренний источник? Только в этом случае я вижу смысл подстройки под 1 вольт. |
| |
| |
| humka | Дата: Пятница, 12.07.2013, 16:25 | Сообщение # 287 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| У кого плохая чувствительность на attiny13a, попробуйте чуть доработанную прошивку и напишите результат.
(не забудьте покрутить резистор)
фьюзы оставлять заводские, т.е. не трогать.
Сообщение отредактировал humka - Пятница, 12.07.2013, 18:54 |
| |
| |
| Luk69 | Дата: Понедельник, 02.09.2013, 16:17 | Сообщение # 288 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Воистину конструкция одного дня!
Повторяемость 100%!
|
| |
| |
| ANDEX | Дата: Понедельник, 04.11.2013, 01:17 | Сообщение # 289 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| humka, я пробовал твою прошивку,разницы если чесно не заметил,3 см на монету-это четко без глюков и реакции на магнитное поле земли,можно накрутить чутье и больше,но срабатывает при повороте в пространстве без наличия металла.
|
| |
| |
| Skit84 | Дата: Воскресенье, 29.12.2013, 19:34 | Сообщение # 290 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Andrew Здравствуйте, на продажу делаете пинтпойнтеры ?
|
| |
| |
| Magoll | Дата: Суббота, 11.01.2014, 20:43 | Сообщение # 291 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline

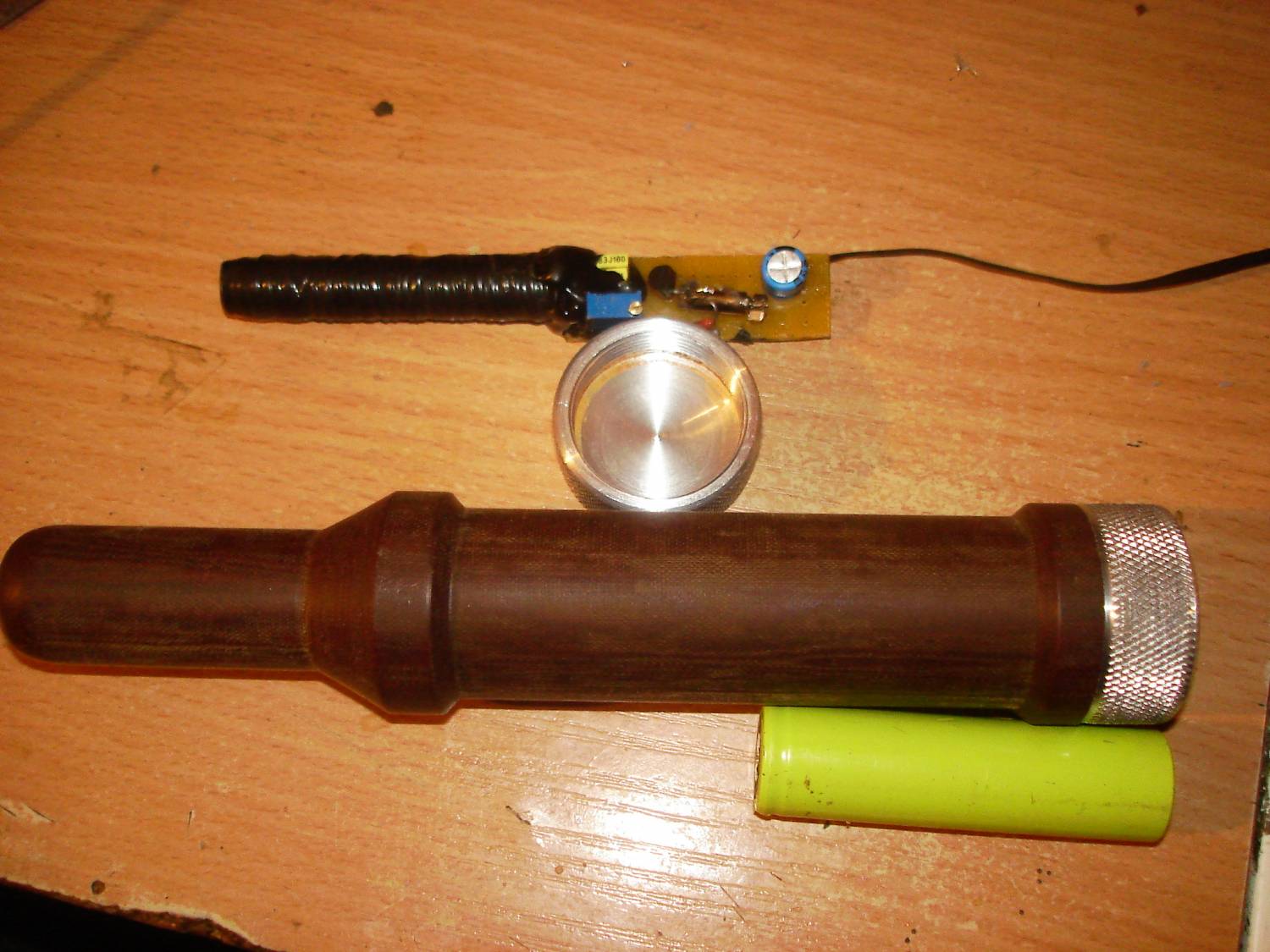

| Трошки похвастаюсь да спрошу совета. Вот выточил себе из стеклопластикового кругляка корпус. Планировался водонепроницаемый, с питанием 3.7В(на фото)
Теперь прошу хелпу! Как лучше реализовать включение и какую взять пищаль ибо та, что всегда пользовал не влазит
|
| |
| |
| SergM-76 | Дата: Пятница, 24.01.2014, 22:24 | Сообщение # 292 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline

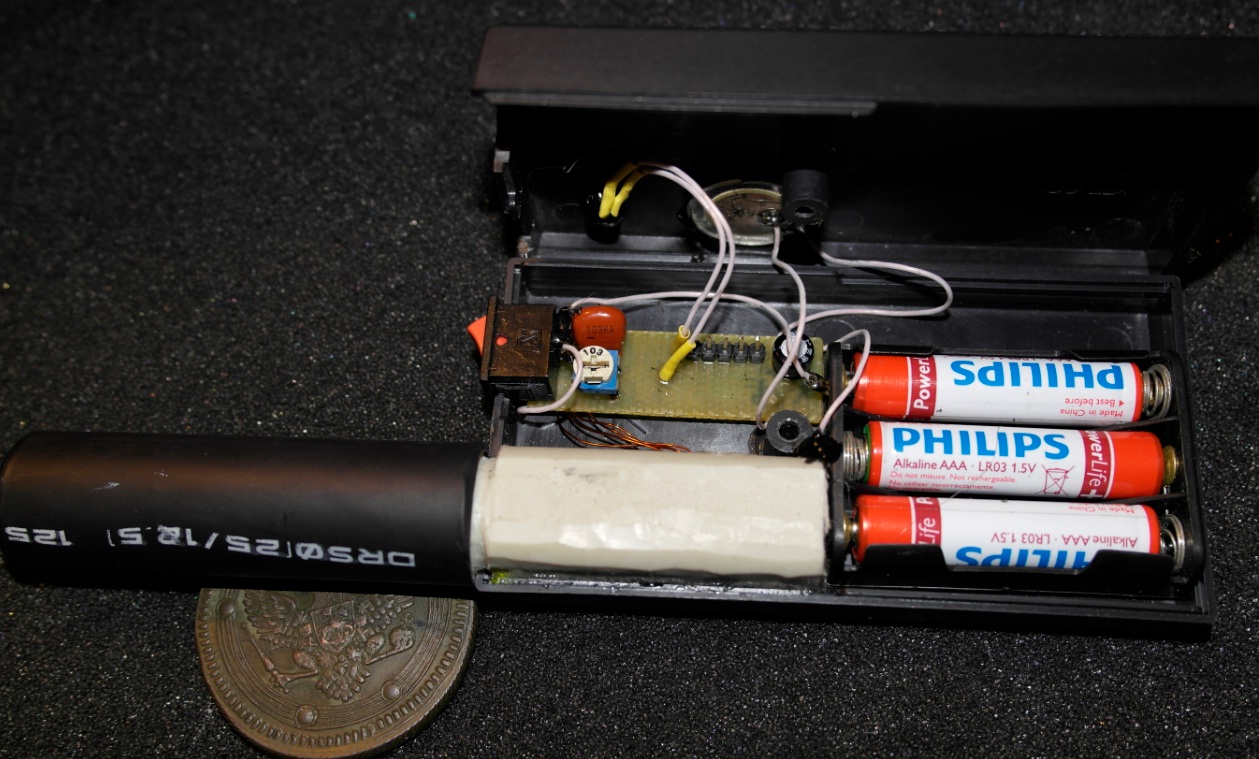

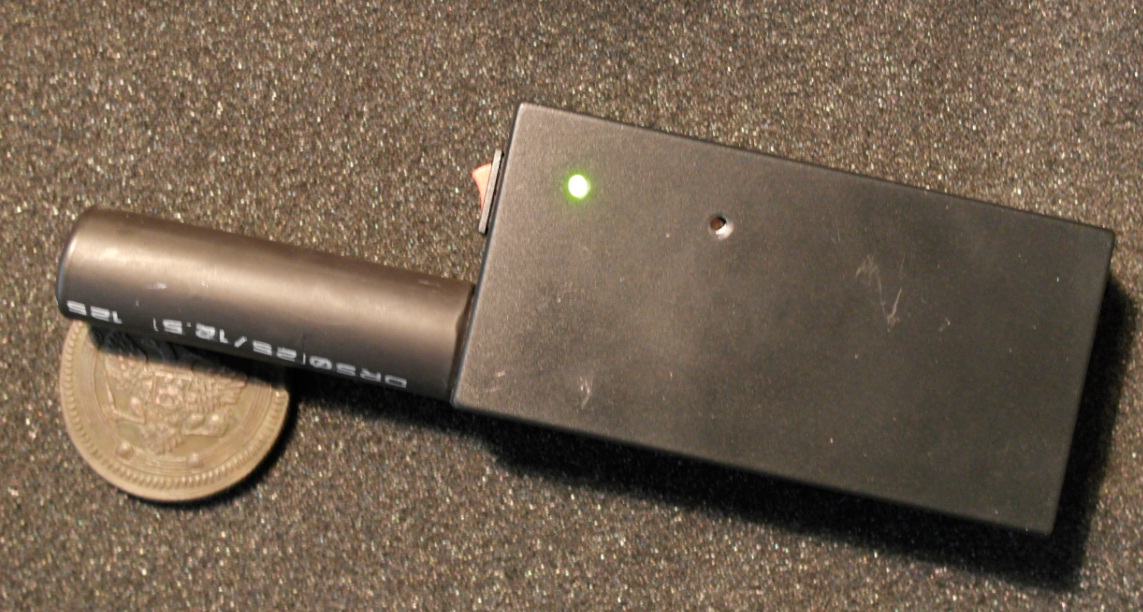

| Мужики я Гнома тоже сделал. Проблемы были как всегда. Купил тини15, она оказалась не рабочей, купил еще ону и тини 25. Обе тини15 оказались не рабочие. С тини 25 запустил. Генератор на ВС856 запустить не мог пока не проверил структуру, оказался нпн. Поставил ВС847. Полный порядок 5р 3,5-4см. Детали покупал в одном и том же магазине. Прежде чем запаивать детали лучше проверить. Кондюки втерли в место 1мк на 2,2нф. Не суки ли они после этого.
|
| |
| |
| humka | Дата: Четверг, 27.03.2014, 18:33 | Сообщение # 293 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Спустя почти год занялся данным пином полностью переработав прошивку. Из аппаратной части добавилась кнопка "Reset". Итак.
1. Была сделана программная коррекция реакции на магнитное поле земли, теперь прибором (с осторожностью)  можно крутить по сторонам.
2. За счет коррекции увеличилась чувствительность примерно на +2 см. от оригинала.
3. Предыдущая версия частенько срывалась в неконтролируемый "писк", эта нет.
4. Кнопкой "Reset" в любой момент устанавливаем эталонное напряжение на текущее, это нужно при различных кручениях пина по сторонам и установки максимальной чувствительности на текущий момент и положения пина.
5. В приборе появился режим программирования чувствительности: всё той-же кнопкой "Reset" мы можем отрегулировать уровень чувствительности пина. Данные запоминаются в энергонезависимой памяти.
6. Расширен диапазон "писка", стало немного проще ориентироваться по звуку.
7. За счет програмной коррекции кондёры в генераторе применял обычные smd, причем 10n заменил на 20n для понижения частоты (где-то прочитал что так медь лучше чует).
8. Переменный резистор ставил на 10к.
9. Всё это для attiny13a (если что)

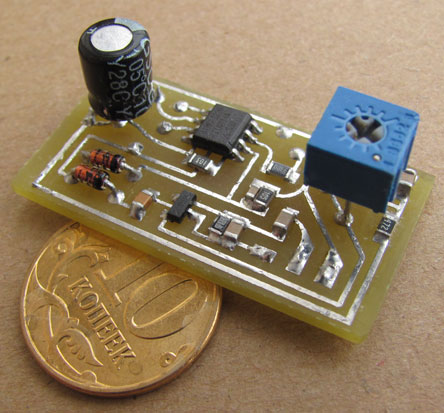

10. Картинка:
P.S. Если найдутся желающие проверить мою прошивку - опубликую .hex
Успехов!
Сообщение отредактировал humka - Четверг, 27.03.2014, 18:42 |
| |
| |
| homart | Дата: Понедельник, 31.03.2014, 14:16 | Сообщение # 294 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| humka, Выкладывайте попробуем.
|
| |
| |
| SergM-76 | Дата: Пятница, 04.04.2014, 17:34 | Сообщение # 295 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Цитата humka (  ) Всё это для attiny13a (если что) |
| |
| |
| Andrew | Дата: Среда, 16.04.2014, 11:21 | Сообщение # 296 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Интересно как магнитное поле земли компенсировали..фильтры..?
|
| |
| |
| humka | Дата: Суббота, 19.04.2014, 17:42 | Сообщение # 297 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Andrew, фильтр: если напряжение скакануло выше эталонного, то не делать его сразу эталонным, а подождать некоторое время. Выложенные ранее прошивки могли заставить прибор запищать до перезагрузки. В общем выложил я на humka.ru кое что, ногами не пинать, блог "в процессе", сделаете - отпишитесь в комментах!
Собственно выполнил всё в смд (включая кондёры контура), смотрел осциллографом - после включения прибора напряжение около 15 секунд потихоньку повышается, в отличие от оригинальной версии эталонное напряжение меняется не сразу как входное на АЦП превысит текущее эталонное, а ждет N попугаев времени. Это же помогает избежать влияния магнитного поля земли -в некоторых положениях прибора напряжение сильно скачет вверх, но в любом случае желательно нажать "ресет" что бы сбросить эталонное напряжение на текущее (в данном положении пина относительно земли).
Сообщение отредактировал humka - Суббота, 19.04.2014, 20:42 |
| |
| |
| ujosvec | Дата: Вторник, 22.04.2014, 20:54 | Сообщение # 298 |
 Генерал-майор
Группа: Пользователи
Сообщений: 378
Статус: Offline
| Hello man,
can i ask you for translate a program for ATTINY45?
thanks you verry much Ujosvec
|
| |
| |
| pompom | Дата: Среда, 07.05.2014, 19:33 | Сообщение # 299 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Здравствуйте. Проводом ПЭЛШО можно будет намотать котушку? И поддержу вишесказаного, хотел бы увидеть ваше устройство на attiny13. Он ведь намного дешевле. Например я могу достать за $0,8.
|
| |
| |
| humka | Дата: Вторник, 13.05.2014, 12:38 | Сообщение # 300 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Цитата pompom ( ) Здравствуйте. Проводом ПЭЛШО можно будет намотать котушку? И поддержу вишесказаного, хотел бы увидеть ваше устройство на attiny13. Он ведь намного дешевле. Например я могу достать за $0,8.
Лулчше ПЭТВ. И в поддержку вышесказанного нужно внимательнее читать, немного выше есть ссылка на сайт с устройством на attiny13
|
| |
| |
