Самодельные катушки ІВ металодетекторов.
| |
| Andrew | Дата: Воскресенье, 31.01.2016, 19:54 | Сообщение # 1111 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата fedya_valki (  ) Если так считать - в Кроте тоже последовательный, катушка Rx+конденсатор С12))) Цитата fedya_valki ( ) Без цели на контуре присутствует синусоида остаточного разбаланса. Если
цель далеко, но в пределах видимости прибора - фаза этой синусоиды
сдвигается на определённый угол, на основании которого вычисляется число
ВДИ. Если ещё ближе придвигать цель - кроме фазы пойдёт изменение и амплитуда, в ту или иную сторону, зависит от материала цели.
|
| |
| |
| Yurik2304 | Дата: Воскресенье, 31.01.2016, 20:07 | Сообщение # 1112 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Нифига се,че с моим постом произошло,как так буквы поменялись?  . Попробую еще частоту поднять,может что даст.
Сообщение отредактировал Yurik2304 - Воскресенье, 31.01.2016, 20:08 |
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 20:29 | Сообщение # 1113 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата уц6сс ( ) а что по вашему кратковременное изменение амплитуыы и фазы?
Девиация и того, и другого. Но никак не импульс.
Причем изменение амплитуды при приближении мишени фазу уже обычно не меняет, иначе ВДИ менялось бы и потеряло вообще свой смысл.
А импульсы - да, присутствуют, только в импульсных металлоискателях, и там мишень за счёт вихревых токов, наведенных в ней, затягивает спад этого импульса, или задний фронт, как Вам удобнее
Сообщение отредактировал fedya_valki - Воскресенье, 31.01.2016, 20:35 |
| |
| |
| Andrew | Дата: Воскресенье, 31.01.2016, 20:39 | Сообщение # 1114 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата fedya_valki ( ) Причем изменение амплитуды при приближении мишени фазу уже обычно не меняет, иначе ВДИ менялось бы и потеряло вообще свой смысл.
|
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 20:51 | Сообщение # 1115 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Все меняется,
Ну и пусть меняется, главное - что крот ВДИ правильное показывает!!! А вот импульсов в чистом виде, как в учебниках, не наблюдаю. Они присутствуют внутри контроллера, ну на ногах кварца ешё.
Да, Андрей, намотал сегодня новые катушки. Частота теперь Тх 11,718кГц. Не маловато ли? Это с кондёром 0,1. Ток стал 101-102мА
Сообщение отредактировал fedya_valki - Воскресенье, 31.01.2016, 20:53 |
| |
| |
| Andrew | Дата: Воскресенье, 31.01.2016, 21:02 | Сообщение # 1116 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А что вам мешает уменьшить емкость где-то 0.068...?
|
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 21:06 | Сообщение # 1117 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) А что вам мешает
Качественных такого номинала нету, а фуфло ставить как-то не по феншую.... Я же Крота для себя делаю, а не на продажу.
Заграфитил корпус сегодня, завтра буду сводить катушки и настраивать. Если всё нормально - может и залить эпоксидкой успею вечером
|
| |
| |
| Andrew | Дата: Воскресенье, 31.01.2016, 21:17 | Сообщение # 1118 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Последовательно 0.1 и 0.1 или что у вас есть? Хотя временно можно поставить любой пленочный, а потом купить и заменить. Я надеюсь в катушку не собираетесь запихивать конденсатор..)
|
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 21:57 | Сообщение # 1119 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) в катушку не собираетесь запихивать конденсатор..)
Ну конечно же нет! Пробовал 0,047 - частота под 17кГц, у Крота сколько верхний предел? 16 вроде?Добавлено (31.01.2016, 22:47)
---------------------------------------------
Цитата Andrew ( ) кроме arctg(фаза+амплитуда/амплитуда)
Формула непонятная, разъясните пожалуйста. Амплитуду (Вольты) делим на амплитуду(Вольты) - получаем безразмерный коэффициент. Прибавляем фазу(градусы) - получаем попугаи.... Как вычислять арктангенс?
Ну допустим, получили после деления амплитуд 0,56, а фаза, допустим, 90градусов. Из чего арктангенс вычислять - из 90,56 попугаев?Добавлено (31.01.2016, 22:57)
---------------------------------------------
Порылся по загашникам, нашёл две зелёные подушки но 0,068. С одной частота в параллельном резонансе с генератором от Фомы 14,45кГц а с другой - 14,54кГц Реальная ёмкость кондёров - 0, 0689 и 0,0698. Буду наверное с одним из них сводить. А вообще-то попробую сначала на 11,718 свести, а потом изменить на 14,5кГц. Насколько баланс уйдёт, интересно?
|
| |
| |
| Andrew | Дата: Воскресенье, 31.01.2016, 22:02 | Сообщение # 1120 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| У нас после детектирования имеются 2 канала, X который содержит фазу и амплитуду и Y только амплитуду, эти величины безразмерные.. А фаза это и есть наше ВДИ которое arctg(x/y) и измеряется в градусах.
|
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 22:12 | Сообщение # 1121 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Порылся ещё, нашёл две белые подушки, довольно экзотические - 0,082. Емкость одного 0,0817 другого 0,0837. С одним частота 13,335 с другим 13,18кГц. Эх, жаль что моей любимой Вимы нету этих номиналов... Добавлено (31.01.2016, 23:12)
---------------------------------------------
Цитата Andrew ( ) эти величины безразмерные..
Ну, не знаю... Помню ещё со школьной скамьи, как учили проверять формулы после разных преобразований и решений - подставляешь размерности и смотришь что получается на выходе. Если попугаи - значит где-то ошибка.
На какой частоте порекомендуете делать окончательно?
|
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 31.01.2016, 22:12 | Сообщение # 1122 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| fedya_valki, фото кондеров в студию,плииииз.
|
| |
| |
| Andrew | Дата: Воскресенье, 31.01.2016, 22:12 | Сообщение # 1123 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| 13 уже хорошо, можно и 15 если собираетесь по КР И ЧК! Когда сделаете домашнии тесты сообщите о результатах.
Кстати, а можно и 13 и 15 .. залейте к3..
|
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 22:37 | Сообщение # 1124 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата АРСЕНАЛ ( ) фото кондеров в студию

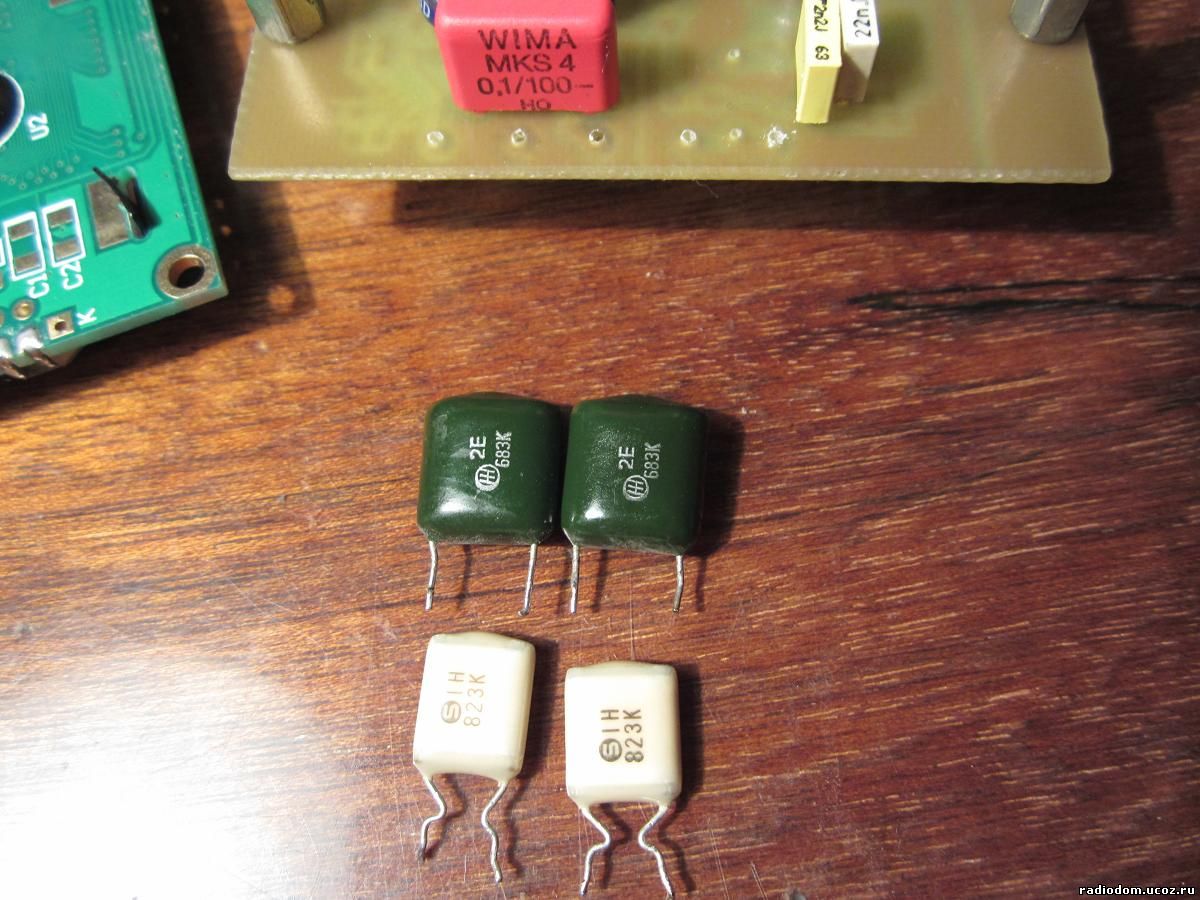

Ловите!!!
.....блин.... С этого компа в редактор не вставляется почему-то....
На заднем плане в плате Крота - Вима!!!Добавлено (31.01.2016, 23:35)
---------------------------------------------
Цитата Andrew ( ) Кстати, а можно и 13 и 15
Слишком рядом частоты, смысла не вижу.... Вот если бы 4-5кГц и 15 - тогда ДА!!!Добавлено (31.01.2016, 23:37)
---------------------------------------------
Цитата Andrew ( ) Когда сделаете домашнии тесты сообщите о результатах.
Сообщу обязательно, возможно даже с фотками по ходу процесса, как вчера, когда катушки мотал и делал оправку для них.
|
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 31.01.2016, 22:59 | Сообщение # 1125 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| fedya_valki,В передатчик я ставлю в прямоугольных корпусах, такие как вима и правее на плате с пометкой Х2 - тут нужно ставить с большей реактивной мощностью.А подушечки,которые внизу,хорошо идут в приемный тракт - они термостабильее остальных,но по реактивной мощности не очень подходящие.
|
| |
| |
|
|
