Самодельные катушки ІВ металодетекторов.
| |
| АРСЕНАЛ | Дата: Пятница, 29.01.2016, 20:25 | Сообщение # 1081 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Здесь ищите похожего - https://www.google.com.ua/search?....AUIBygB
|
| |
| |
| Andrew | Дата: Пятница, 29.01.2016, 22:50 | Сообщение # 1082 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Ну.. и кто может похвастаться стабильными катушками особенно если он ДД и больше 25 см...
|
| |
| |
| fedya_valki | Дата: Суббота, 30.01.2016, 09:02 | Сообщение # 1083 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Андрей, я могу. Только я не любитель хвастаться. Но DD30x25 работает отлично в этом плане.
Лучше посоветуйте где взять поляризационную плёнку для ЖК дисплеев? А то вот проводил вчера эксперименты с двумя дисплеями, один ноунэйм из Китая, просто 1602А на нём вытравлено и какая-то бумажка с иероглифами наклеена. Очень тёмный зелёный фон, подключил к Кроту - еле видно символы. Второй - сгоревший от Винстара, с целым экраном, с жёлто-зелёным ярким фоном. Пробовал снять с него пленку и поставить вместо тёмно-зелёной - не катит, получаются белые символы на синем фоне. Если повернуть плёнку на 90 градусов - чёткие контрастные символы на жёлтом фоне, но плёнки тогда хватает только на четверть экрана. Вот и встала теперь передо мной задача - раздобыть где-то кусок плёнки, чтобы сориентировав её по наилучшему изображению, отрезать нужный кусок и всунуть в дисплей.
Новый дисплей покупать не хочется, в Китае дёшево, да опять кот в мешке приедет, а на Космодроме дорого, да и ехать в Харьков нужно, чтобы самому своими глазами увидеть цвет фона, потому что по почте опять кот в мешке приедет
|
| |
| |
| Andrew | Дата: Суббота, 30.01.2016, 11:06 | Сообщение # 1084 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Может здесь? )
|
| |
| |
| Anko | Дата: Суббота, 30.01.2016, 12:20 | Сообщение # 1085 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| Цитата fedya_valki (  ) где взять поляризационную плёнку для ЖК дисплеев |
| |
| |
| fedya_valki | Дата: Суббота, 30.01.2016, 13:32 | Сообщение # 1086 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Anko ( ) не знаю, подойдёт такая???
Спасибо, дружище, я уже нашёл! В одном из харьковских интернет-магазинов. Попробую её, а если не пойдёт - возьму у Вас. Глянца если нету - ещё и лучше, бликов от солнца не будет.

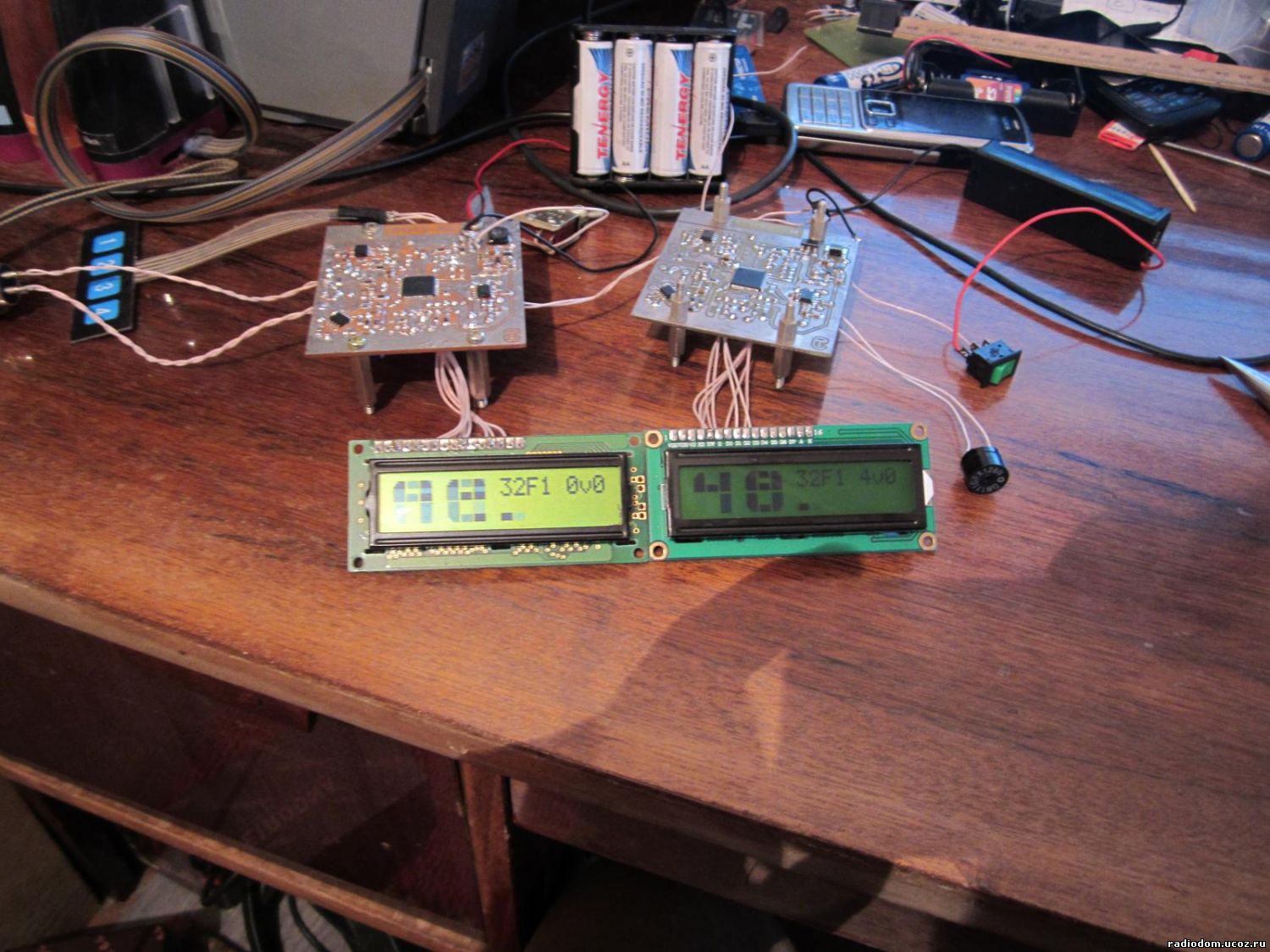

Вот так показывают разные дисплеи. на фотке ещё и фотоаппарат высветляет сильно, в реале тёмно-зелёный дисплей ещё темнее... Сейчас, правда, совсем белый и без плёнки вообще нифига не видно.

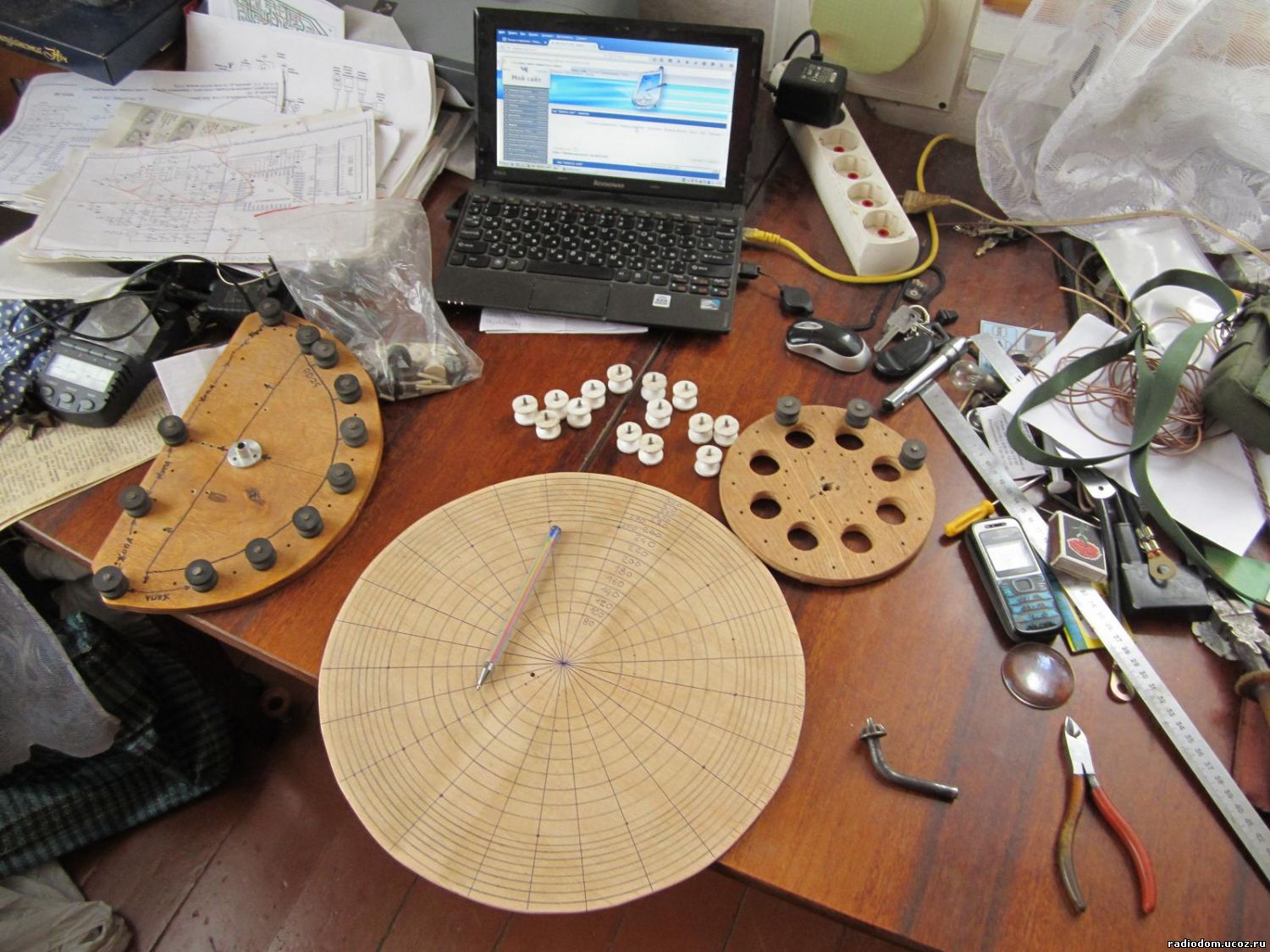

А сегодня на меня опять энтуазизм накатил и вдохновение, разметил и вырезал круг под оправку уже на все случаи жизни, под рули самых последних размеров, потому что две другие оправки, слева и справа годятся максимум для DD30x25 от Гордея. Насверлю сейчас дырок, установлю ролики, перекину втулку дюралевую в центр, и - на намоточный станочек.
|
| |
| |
| fedya_valki | Дата: Суббота, 30.01.2016, 15:03 | Сообщение # 1087 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline

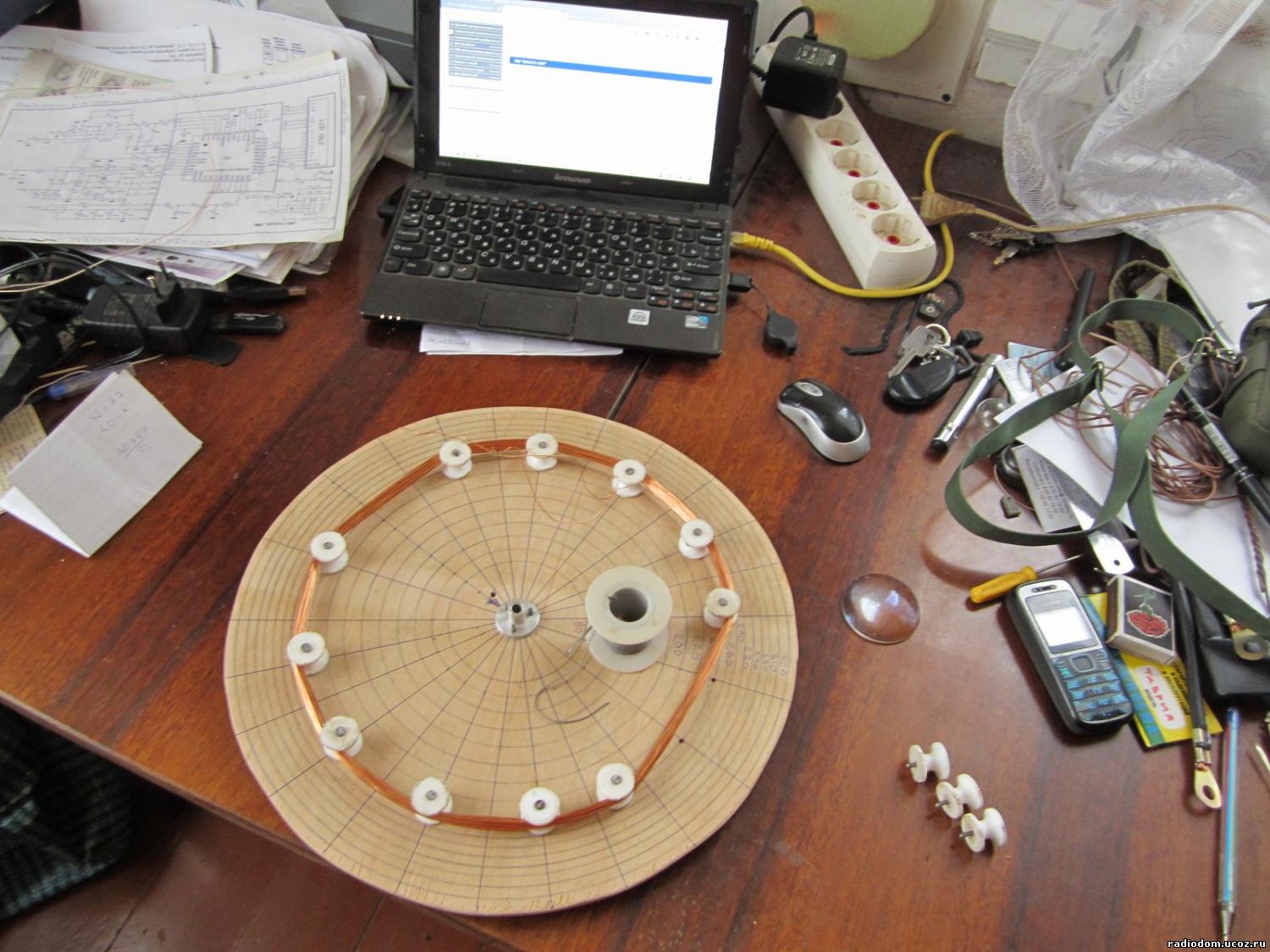

| Намотал Тх, 55 витков проводом 0,54. В рекомендованную Андреем для этого корпуса 77см длину окружности сразу не попал, получилось 78, не страшно - вытащил три ролика, и - вуаля, 77см чётко!

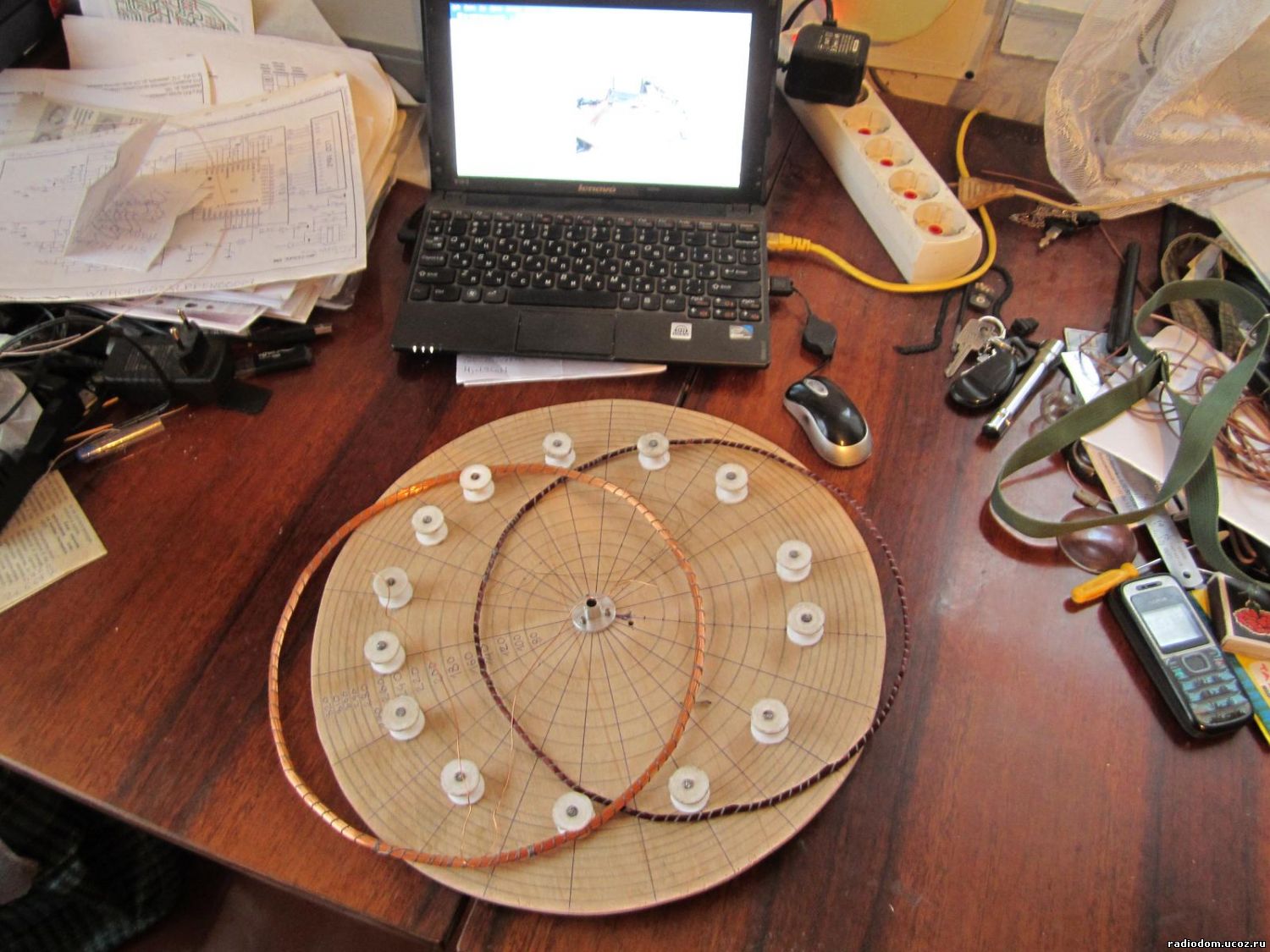

Намотал и Rx, 160 витков 0,2:
Как видно - Rx довольно хлипкая получилась по сравнению с Тх, раза в два тоньше по диаметру. Ну да ничего страшного, работать будет!!! Опровергая "правило" известного фуфлогона)))
-------------------------------------------------

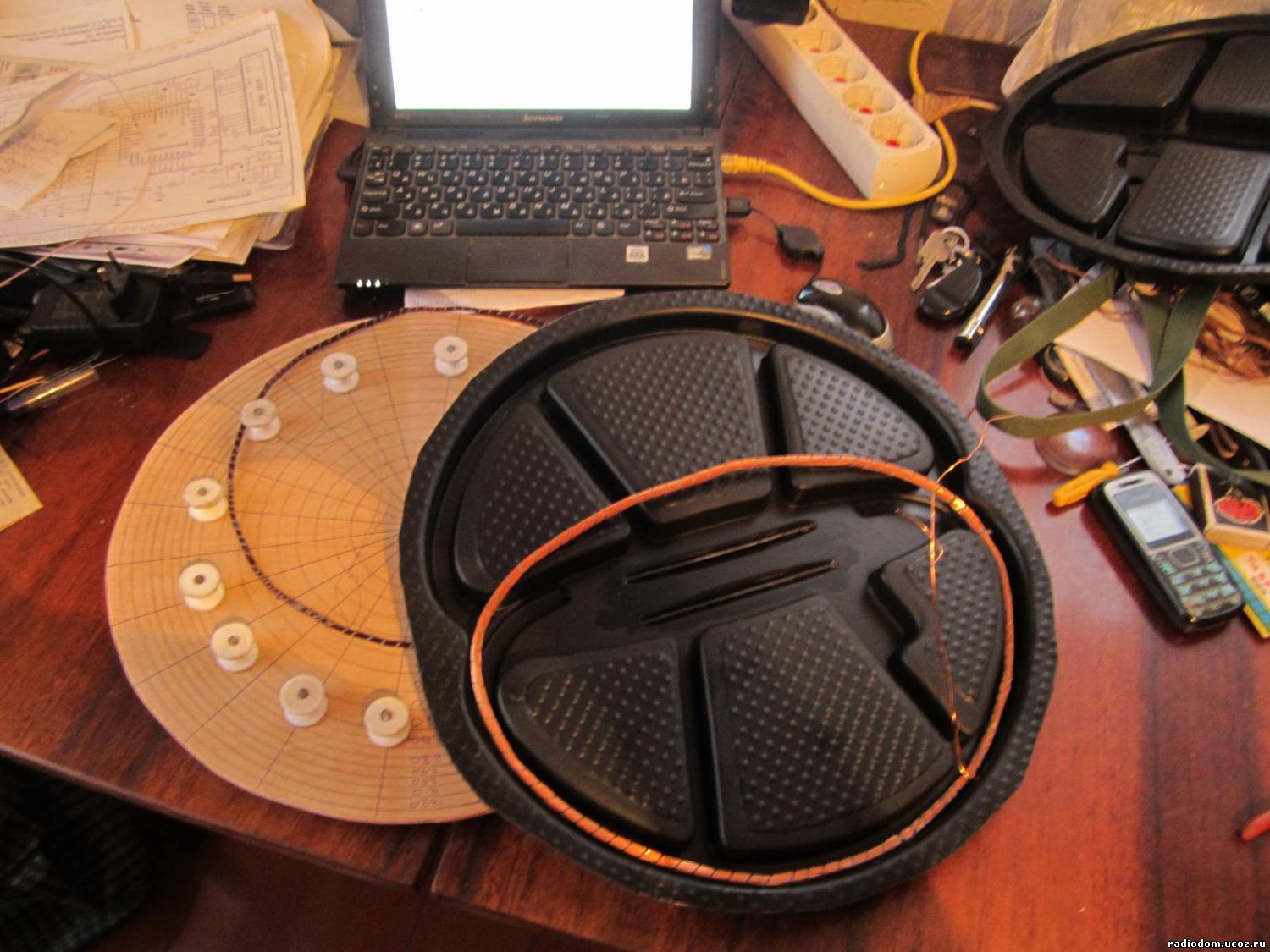

Начал сгибать катушки под корпус и..... понял что завтра предстоит перемотка....
Андрей, так какая всё-таки длина витка под этот DD32x30 от Гордея, с которым Вы на 40см в земле пятак видели? По форме а-ля Нел Торнадо предыдущих поколений. И какой корпус теперь покупать под уже имеющиеся катушки с длиной витка 77см, те что на фото?
Сообщение отредактировал fedya_valki - Суббота, 30.01.2016, 16:35 |
| |
| |
| Andrew | Дата: Суббота, 30.01.2016, 18:14 | Сообщение # 1088 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| fedya_valki, Я под этот датчик мотаю на ведре пластмассовом. Разве я говорил где-то про длину окружности?
Только что измерил и получилось 77 см. Может у нас линейки разные..)
|
| |
| |
| Andrew | Дата: Суббота, 30.01.2016, 18:19 | Сообщение # 1089 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата fedya_valki ( ) с которым Вы на 40см в земле пятак видели? |
| |
| |
| fedya_valki | Дата: Суббота, 30.01.2016, 18:46 | Сообщение # 1090 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Только что измерил и получилось 77 см
Да, вы мне или в личку, или на мыло писали - 77см, значит диаметр оправки ~24,5см. Ну а я, баран, не удосужился перемерять свой датчик.... Ну да ладно, эти катушки ещё куда-нибудь пойдут, в более крупный датчик. Провод, слава богу ещё есть, завтра намотаю по-новой, предварительно замерив проволокой длину витка. 67см тоже не может быть, это длина для DD30х25 бабочка(жопа) от того же Гордея
Подключал катушку Тх к Кроту. Кондёр последовательно WIMA 0,1, резистор последовательно 1Ом, включение обычное, на землю, не мостовое. Крот нашёл частоту 11,194кГц, максимальный ток 100мА. Это уже радует!!! С катушкой меньших размеров и ток поболее немножко будет, и частота вверх уйдёт, думаю килогерц 12 будет, а может и больше.
Перед этим проверял частоту этой катушки с этим кондёром в параллельном резонансе в генераторе, что Фома в ветке про Эльдорадо выкладывал, получилось 11,174кГц. Так что "усё у порядку, шеф"(С)
Цитата Andrew ( ) Я такого теста еще не делал!
А кто писал на мд4ю?:
"Сегодня тест небольшой снял.. https://www.youtube.com/watch?v=WPUJfR5 ... e=youtu.be
В грунте тоже самое! Только после 40 см могут быть искажения ВДИ...как обычно...)"
Страница 66, последнее сообщение в топике про Крота первого, М
http://www.md4u.ru/viewtopic.php?f=94&t=4387&start=1625
Сообщение отредактировал fedya_valki - Суббота, 30.01.2016, 18:54 |
| |
| |
| Andrew | Дата: Суббота, 30.01.2016, 19:09 | Сообщение # 1091 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Разоблачили... И с оправкой обманул и с тестом...Еще какие претензии?)
PC: Перемерил еще раз свою оправку, ровно 77см! для бабочки 71см. Может вы где ошиблись...
|
| |
| |
| fedya_valki | Дата: Суббота, 30.01.2016, 19:47 | Сообщение # 1092 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) для бабочки 71см.
Ну я замерял тоже для бабочки по просьбе ТСВ, и тормознулся тогда, у меня на линейке и дюймы и сантиметры, так я ему написал 27см.... А на другой день посмотрел - да, 27 только дюймов, это 66 с копейками, почти 67см.
Но для своего а-ля Нел завтра всё же проволочкой прямо по корпусу замерять буду. А то на следующую перемотку провода уже не хватит, боюсь.... Особенно толстого.
А может у Вас бабочка не такая как у меня? У Гордея других бабочек, больше размером нету?
|
| |
| |
| Andrew | Дата: Суббота, 30.01.2016, 23:16 | Сообщение # 1093 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата fedya_valki ( ) У Гордея других бабочек, больше размером нету? |
| |
| |
| янукович | Дата: Воскресенье, 31.01.2016, 08:39 | Сообщение # 1094 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Кто чем, и как вырезает необрезанные корпуса от Гордея?
|
| |
| |
| fedya_valki | Дата: Воскресенье, 31.01.2016, 10:37 | Сообщение # 1095 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Янукович, я обрезаю исключительно после всех заливок и полной полимеризации, когда смола как каменюка. Обычным строительным ножом, или как он там называется, ну где лезвие обламывать по мере затупления и менять потом
|
| |
| |
|
|
