| Luk69 | Дата: Среда, 21.08.2013, 20:43 | Сообщение # 976 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Так-с... янукович, спасибо за ответы!
Сейчас попробую прикрепить то, шо делаю)))...

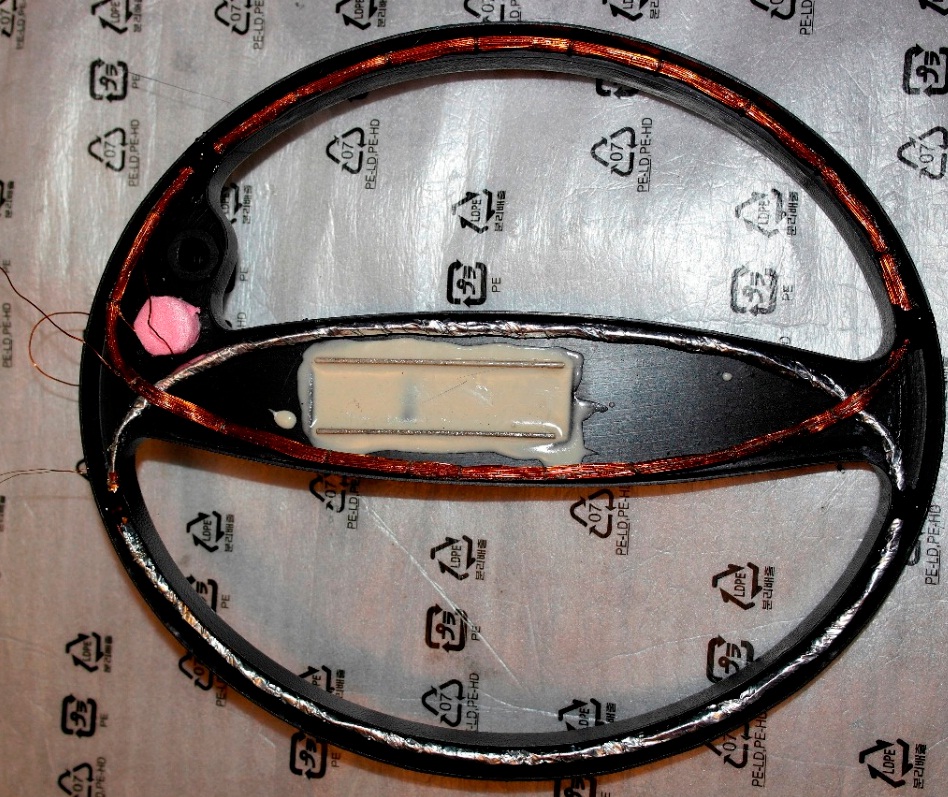

Корпус покупной. Катушки зафиксировал термоклеем, создав таким образом "ёмкости" для предварительной заливки компаунда в боковые полости.
Недалеко от гермоввода прорезал "балеринкой" окошко-ревизию для настроечной петли. Пробка из плотного пенопласта после предварительного сведения будет удалена и образует полость , которую потом просто заклею крышкой.
Ещё вопросы...
Направление намоток, начала-концы катушек играют какую -то роль?
|
| |
| |
| komrad | Дата: Среда, 21.08.2013, 20:50 | Сообщение # 977 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Всем доброго времени суток
Сведение осциллографом, кому интересно http://www.youtube.com/watch?feature=player_embedded&v=mLFh0Jm6LLY.
|
| |
| |
| TCB | Дата: Среда, 21.08.2013, 20:52 | Сообщение # 978 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата (Luk69) как эту процедуру провести конкретно с КРОТом?
Перед этим конечно должны быть выполнены остальные настройки: Zero_Adc, Freq_TX, ...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| янукович | Дата: Среда, 21.08.2013, 20:59 | Сообщение # 979 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Вот теперь понятно что у Вас творится... Только попросим потом Андрея перенести все это в соответствующий раздел ((по датчикам). Теперь по Вашему случаю... Сразу экранируйте и другую катушку... В том месте где они пересекаются, проложите изолентой (чтобы экраны не контачили между собой). Внутренняя часть (там где намотки образуют "самую чувствительную зону") будет намного уже при сведении (это нужно учесть)... Дырку в корпусе зря вырезали... она там не нужна. ТХ, можете зафиксировать термоклеем, также и РХ (кроме внутренней части... потом немного будете двигать и искать "0"). А в самом конце, уже после нескольких заливок смолой и нескольких корректировок нуля, зальете и саму петлю...
П.С. перед тем как заливать первый слой смолы, внутреннюю часть датчика, заложите кусочками жесткого пенопласта (и вес уменьшите, и смолу сэкономите)...
Сообщение отредактировал янукович - Среда, 21.08.2013, 21:03 |
| |
| |
| Luk69 | Дата: Среда, 21.08.2013, 21:31 | Сообщение # 980 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Ёлки-палки... Забежал на перёд паровоза.... Передающую катушку не заэкранировал... и уже залил... Просто в одном из источников, не помню в каком, речь шла о том, что экранируется только приёмная катушка.
Убедительно прошу строго не судить за нетематические вопросы.
Пенопласт добавлю в более ёмкие полости, компаунда слава богу хватает)).
Ревизию сделал доступной через верх, шоб "брюшко" датчика было монолитным.
янукович, 10-15см - это так много надо оставлять для петли?
|
| |
| |
| янукович | Дата: Среда, 21.08.2013, 22:06 | Сообщение # 981 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата (Luk69) 0-15см - это так много надо оставлять для петли? |
| |
| |
| TCB | Дата: Среда, 21.08.2013, 22:11 | Сообщение # 982 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата (Luk69) речь шла о том, что экранируется только приёмная катушка
Цитата (Luk69) 10-15см - это так много надо оставлять
Luk69, интересно чем Вы заливаете катушку?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Luk69 | Дата: Среда, 21.08.2013, 22:22 | Сообщение # 983 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
|  Заливаю "сгущённым молоком"... Это я так на работе называю сей компаунд. Он на основе эпоксидки, имеет так же затвердитель с острым запахом)). И в нём идёт наполнитель мелкодисперсный. Применяется для заливки высоковольтных сопряжений.. Как то так...
Для заливки под цвет корпуса применяю дополнительно в качестве пигмента тонер для монохромного лазерника.
Короче, то, шо я не экранировал ТХ не критично?
|
| |
| |
| янукович | Дата: Среда, 21.08.2013, 22:26 | Сообщение # 984 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата (Luk69) в качестве пигмента тонер для монохромного лазерника. |
| |
| |
| TCB | Дата: Среда, 21.08.2013, 22:29 | Сообщение # 985 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата (Luk69) применяю дополнительно в качестве пигмента тонер для монохромного лазерника
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Luk69 | Дата: Среда, 21.08.2013, 22:37 | Сообщение # 986 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Тонер...
Многие по разному определяют состав тонера. Но так или иначе, даже если в нём и присутствует графит, то это только на пользу, на мой взгляд.... Ведь многие рекомендуют покрывать поверхность датчика графитом... А тем более, если сведение "начисто" проводится уже после заливки, то и изменённая индуктивность контура уже будет статически записана в память процыля.
Я забыл задать вопрос, а как изменяется индуктивность катушки после того, как она заключается в экран? Это учтено при составлении кол-ва моточных данных?
И выше я спрашивал о начале-конце и направлении намотки...
|
| |
| |
| янукович | Дата: Среда, 21.08.2013, 22:45 | Сообщение # 987 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| "Правильный" экран, практически не вносит изменения в контур... А вот смола, вносит... при высыхании, может "стянуть"... "сжать" витки, тем самым увеличив индуктивность катушки. Но это не критически для Крота... А начало и конец обмоток легко определите при балансировке (в неправильном" включении нормально сбалансировать датчик не получится...
|
| |
| |
| Luk69 | Дата: Среда, 21.08.2013, 23:09 | Сообщение # 988 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Я катушки изначально пропитал лаком и высушил.
|
| |
| |
| TCB | Дата: Среда, 21.08.2013, 23:14 | Сообщение # 989 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата (Luk69) даже если в нём и присутствует графит
А изначально в носить в датчик магнитные материалы все таки я думая не правильно. Можно ведь найти не магнитный пигмент или натереть того же графита.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Luk69 | Дата: Среда, 21.08.2013, 23:47 | Сообщение # 990 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Спасибо, подумаю над этим.
P.S. Я подумал. И решил, что беленькое брюшко у чёрной катушки даже гламурненько))). Экспериментировать нет смысла.
Сообщение отредактировал Luk69 - Четверг, 22.08.2013, 11:12 |
| |
| |
