Вопросы и ответы по КРОТу-2
|
|
| Dogtors | Дата: Понедельник, 19.08.2013, 17:32 | Сообщение # 961 |
 Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| на столе от дальности вди мало отличаетса +-10
|
| |
| |
| Andrew | Дата: Понедельник, 19.08.2013, 21:59 | Сообщение # 962 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Я вот о чем. Когда будите следующий тест на грунте проводить с монетой, засыпьте ямку и все станет на свои места... Дело в том что ямка тоже в некотором роде цель и тем более она будет проявляться как цель в условиях "тяжолого грунта" .
|
| |
| |
| Dogtors | Дата: Понедельник, 19.08.2013, 22:25 | Сообщение # 963 |
|
Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| дождусь выходных попробую .и еще совсем забыл:хожу с прибором -прибор молчит только на металл реагирует но как его ложу на землю чтобы копать он начинает пищать ,беру в руки замолкает
Сообщение отредактировал Dogtors - Понедельник, 19.08.2013, 22:39 |
| |
| |
| янукович | Дата: Вторник, 20.08.2013, 12:58 | Сообщение # 964 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата (Dogtors) его ложу на землю чтобы копать он начинает пищать |
| |
| |
| Andrew | Дата: Вторник, 20.08.2013, 16:09 | Сообщение # 965 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Dogtors) ложу на землю чтобы копать он начинает пищать ,беру в руки замолкает |
| |
| |
| Luk69 | Дата: Вторник, 20.08.2013, 16:31 | Сообщение # 966 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Всем привет!
Жизнь гайки зажимает... С последнего моего визита едва ль не полгода прошло... И написано изрядно много.
Возобновил я сборку КРОТа. Первый спотыкач оказался в питании дисплея. Я применил WH1602B-ygh-ctk. К моему сожалению данный индикатор не изволил работать от 3,3В. Начал уж было грешить на его годность, аж пока не подал на него 5В. Тогда увидел и то, что прошивочка легла как надо.
Буду поселять в корпусину...
Пока без особых трудностей протекает процесс - спасибо автору за довершенность конструкции!
|
| |
| |
| Andrew | Дата: Вторник, 20.08.2013, 16:40 | Сообщение # 967 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А когда питали от 3.2в индикатор на 3 ноге "-" получили?
Контрастность крутили-переключали?
|
| |
| |
| Luk69 | Дата: Вторник, 20.08.2013, 20:04 | Сообщение # 968 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Контрастность крутил только вручную))
|
| |
| |
| Andrew | Дата: Вторник, 20.08.2013, 21:11 | Сообщение # 969 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Изучите меню прибора )
|
| |
| |
| Luk69 | Дата: Вторник, 20.08.2013, 21:18 | Сообщение # 970 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| Ребята, ткните носом, пожалуйста, где описан процесс изготовления и настройки ди-ди катушки для КРОТа-2ХМ. Я старался прочесть ВСЁ, но такой объём увы маскирует крохи полезной информациии...
Я намотал по приведённым данным прм и прд катушки, пропитал их лаком и повесил сушить. Как понял, приёмную необходимо экранировать? Думаю вскрыть её густо замешанным графитовым порошком на лаке, оставив естественно сантиметровый зазор. Так будет нормально или всё же фольгой обмотать?Добавлено (20.08.2013, 21:18)
---------------------------------------------
Андрей, вышло так, что при первом включении меню прибора как раз таки из-за недостаточного напряжения и не было видно))
|
| |
| |
| Andrew | Дата: Среда, 21.08.2013, 15:06 | Сообщение # 971 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| янукович: "Есть все данные (на главной странице), есть раздел (там практические наработки), здесь есть
все по датчикам... только почитать осталось и все вопросы отпадут..."
|
| |
| |
| TCB | Дата: Среда, 21.08.2013, 18:21 | Сообщение # 972 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата (Luk69) Думаю вскрыть её густо замешанным графитовым порошком на лаке, оставив естественно сантиметровый зазор. Так будет нормально или всё же фольгой обмотать?
Цитата (Andrew) только почитать осталось и все вопросы отпадут..
По поводу DD я пришел к следующему алгоритму настройки:
- двигаю катушки добиваясь наилучшего сведения
- жестко закрепляю катушки между собой (эпоксидкой) оставляя подвижной только середину
- когда эпоксидка застынет подгибая середину опять добиваюсь наилучшего сведения и фиксирую эпоксидкой. Настройка очень тонкая играют роль доли мм.
- окончательную настройку делаю петлей.
Надо учесть, что катушки между собой должны быть закреплены очень жестко, т.к. малейшее изменение геометрии влияет на сведение.

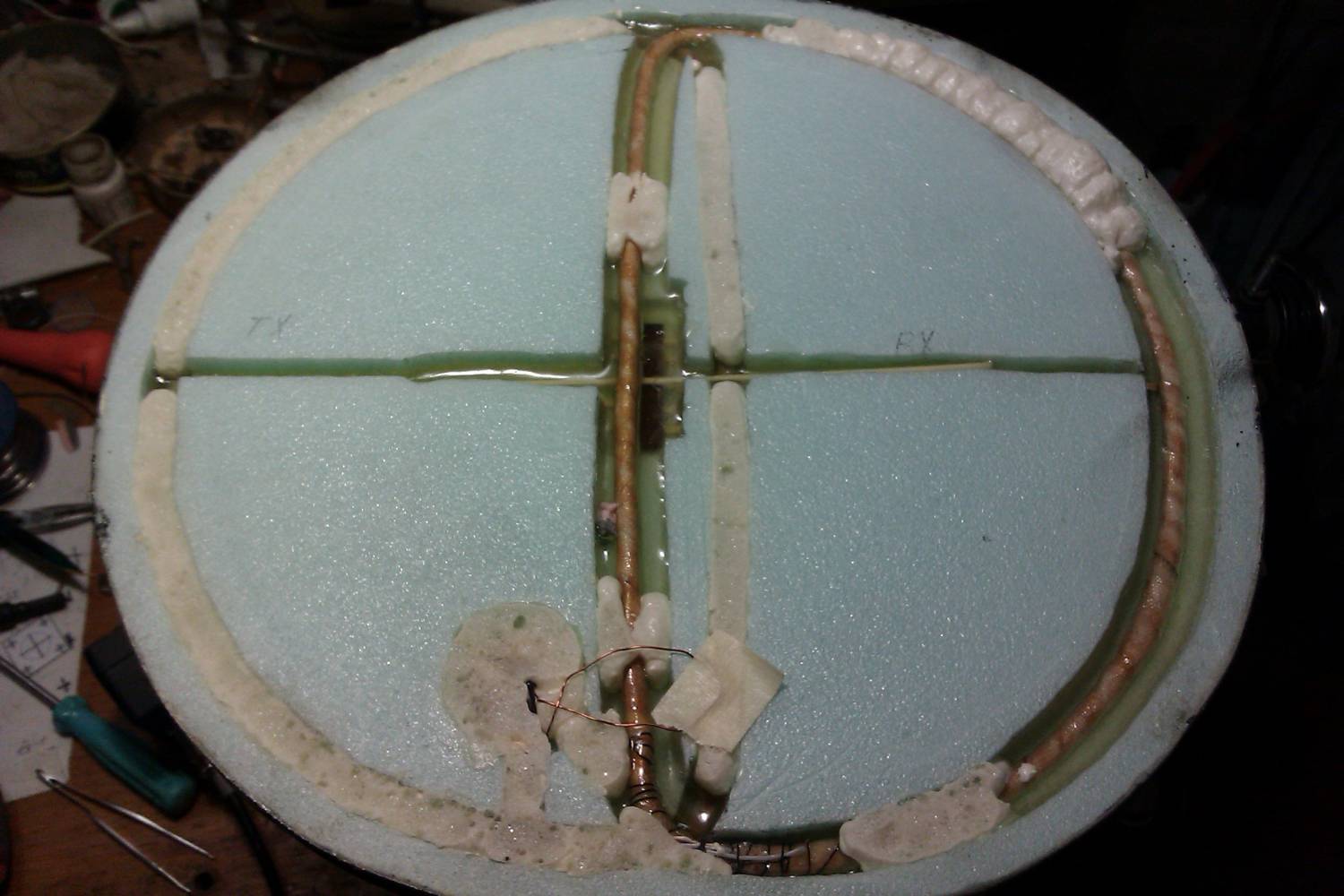

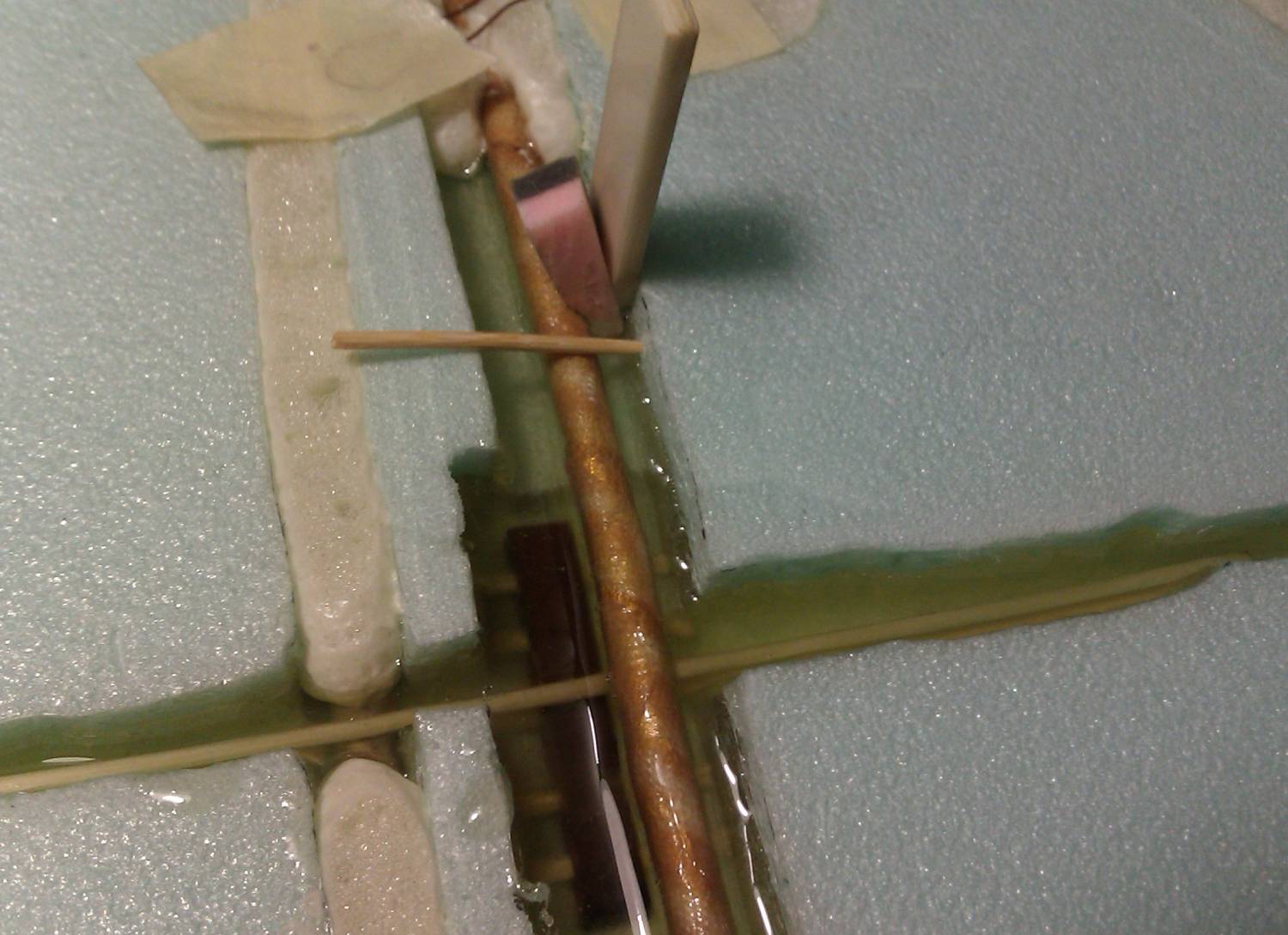

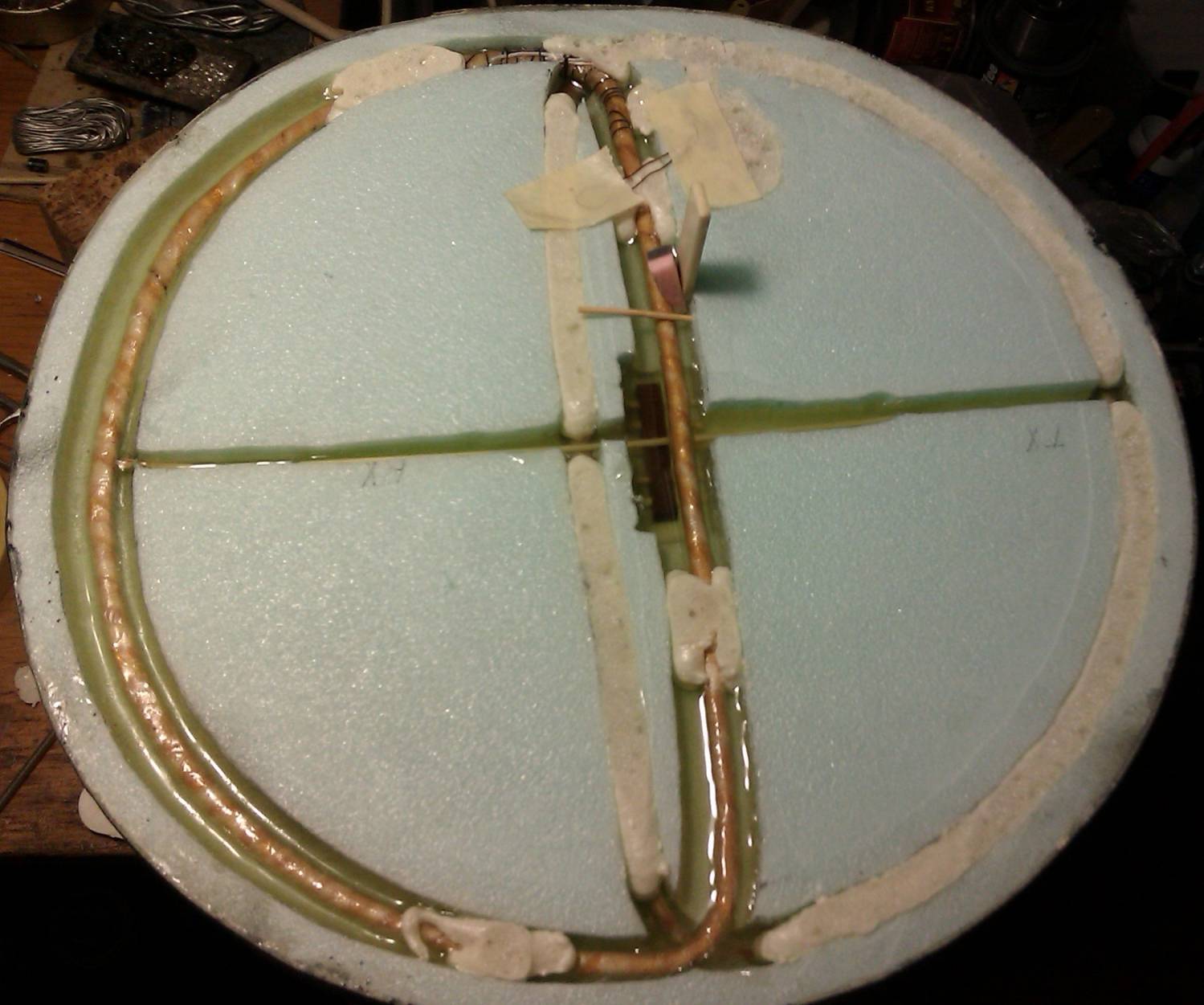

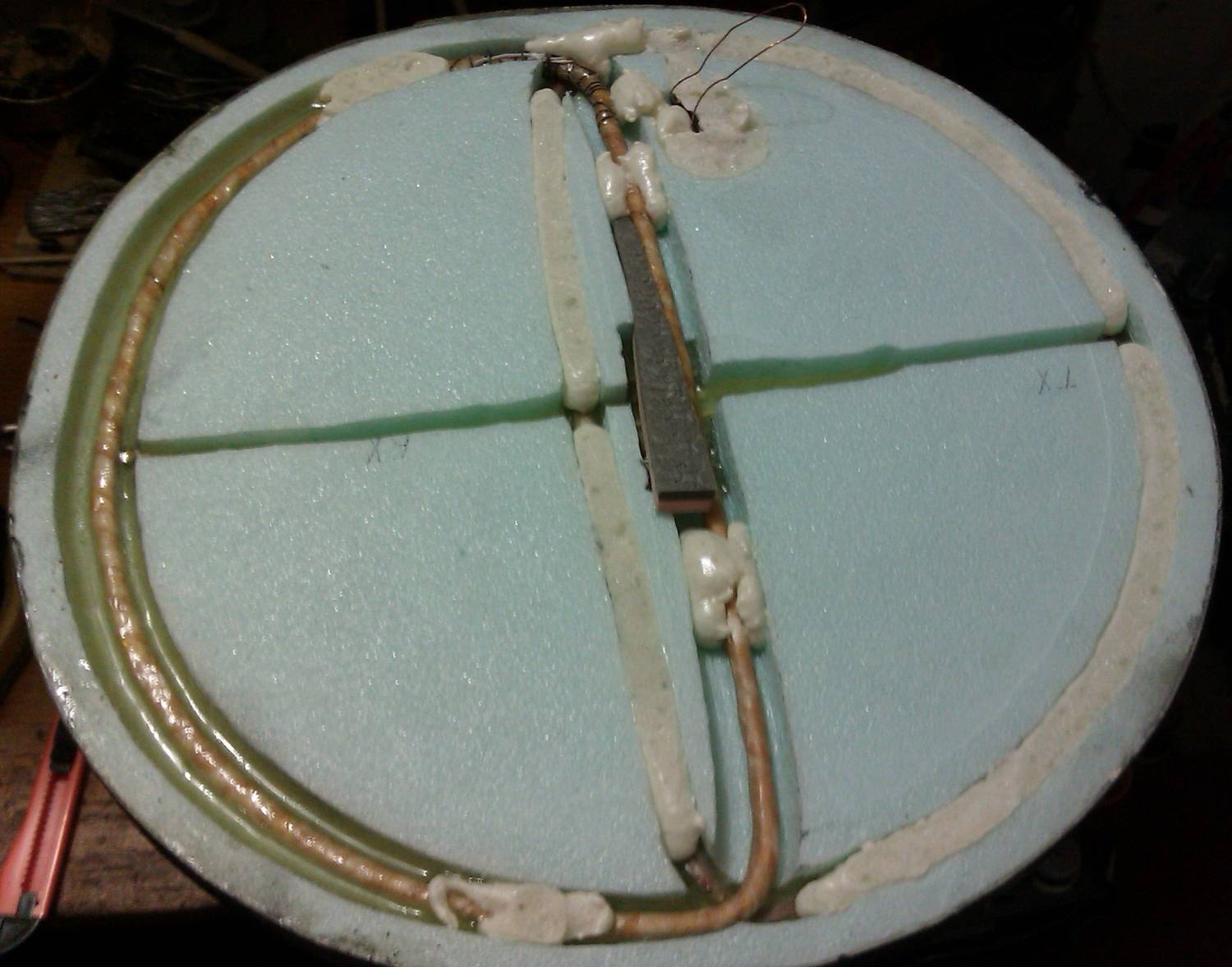

На фото - как делаю я.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Luk69 | Дата: Среда, 21.08.2013, 19:30 | Сообщение # 973 |
|
Полковник
Группа: Пользователи
Сообщений: 182
Статус: Offline
| TCB, спасибо, это мне несколько приоткрывает вид на решении задачи с катушкой. Решил экран делать фольгой на полиэтиленовой основе (экран от витой пары).
Имеет ли значение то, как расположены катушки - какая сверху, а какая снизу?
Петля оставляется на ТХ катушке? Какова её примерная длина и от какого (холодного или горячего) конца катушки её оставлять?
СВЕДЕНИЕ. Это пожалуй самое пока непонятное ... Где есть методика и как эту процедуру провести конкретно с КРОТом?
Andrew, я уже дважды прочёл форум... Есть многое, только вот сложно остановиться на конкретном вопросе.
И пожалуйста, мужики, не злитесь...
|
| |
| |
| янукович | Дата: Среда, 21.08.2013, 19:54 | Сообщение # 974 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Цитата (Luk69) Имеет ли значение то, как расположены катушки - какая сверху, а какая снизу
Цитата (Luk69) Петля оставляется на ТХ катушке?
Цитата (Luk69) Где есть методика и как эту процедуру провести конкретно с КРОТом?
Цитата (Luk69) И пожалуйста, мужики, не злитесь... |
| |
| |
| Andrew | Дата: Среда, 21.08.2013, 20:38 | Сообщение # 975 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Luk69) СВЕДЕНИЕ. Это пожалуй самое пока непонятное ... Где есть методика и как эту процедуру провести конкретно с КРОТом?
Само название принципа работы приборов к которой относиться и "Крот" - "IB", что в переводе звучит как "индукционный баланс". Это когда две катушки находятся рядом и в одной из них присутствует переменный ток -передающая, который в свою очередь вызывает или наводит ток в рядом находящейся катушке - приемной. В нашем случае сведение это когда мы добиваемся того, что ток в приемной катушке приближается к 0 .. В катушке типа "DD" это достигается при помощи геометрии системы, передвигая катушки относительно друг друга до достижения минимального тока и соответственно напряжения на выводах приемной катушки. В катушке типа "кольцо" сведение или баланс достигаются при помощи компенсирующей катушки, которая создает переменное магнитное поле в противофазе полю передающей. Это что касается баланса ..
Для наблюдения за балансом или сведением обычно требуется осциллограф, который будет вам показывать напряжение и форму сигнала на выходе приемной катушки. Но в принципе вольтметра на борту "Крота" вполне хватает чтоб обойтись без осциллографа.
Из выше сказанного понятно, что сведение заключается в получении минимального напряжения на выходе приемного тракта. Получается что все очень просто, остается только удержать этот баланс или сведение, но это уже совсем другая история...)
|
| |
| |
