slav | Дата: Вторник, 27.09.2011, 12:35 | Сообщение # 196 |
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

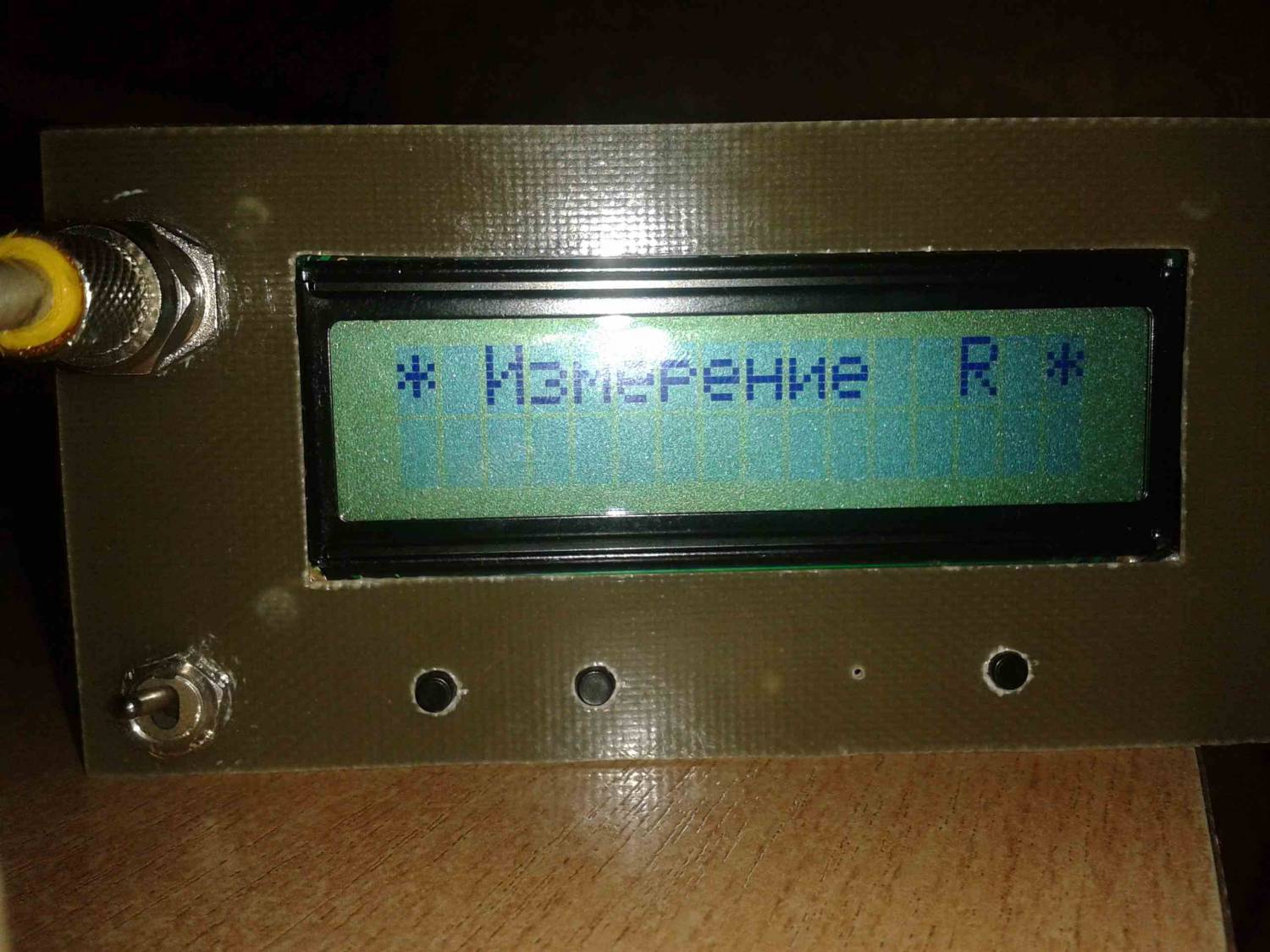

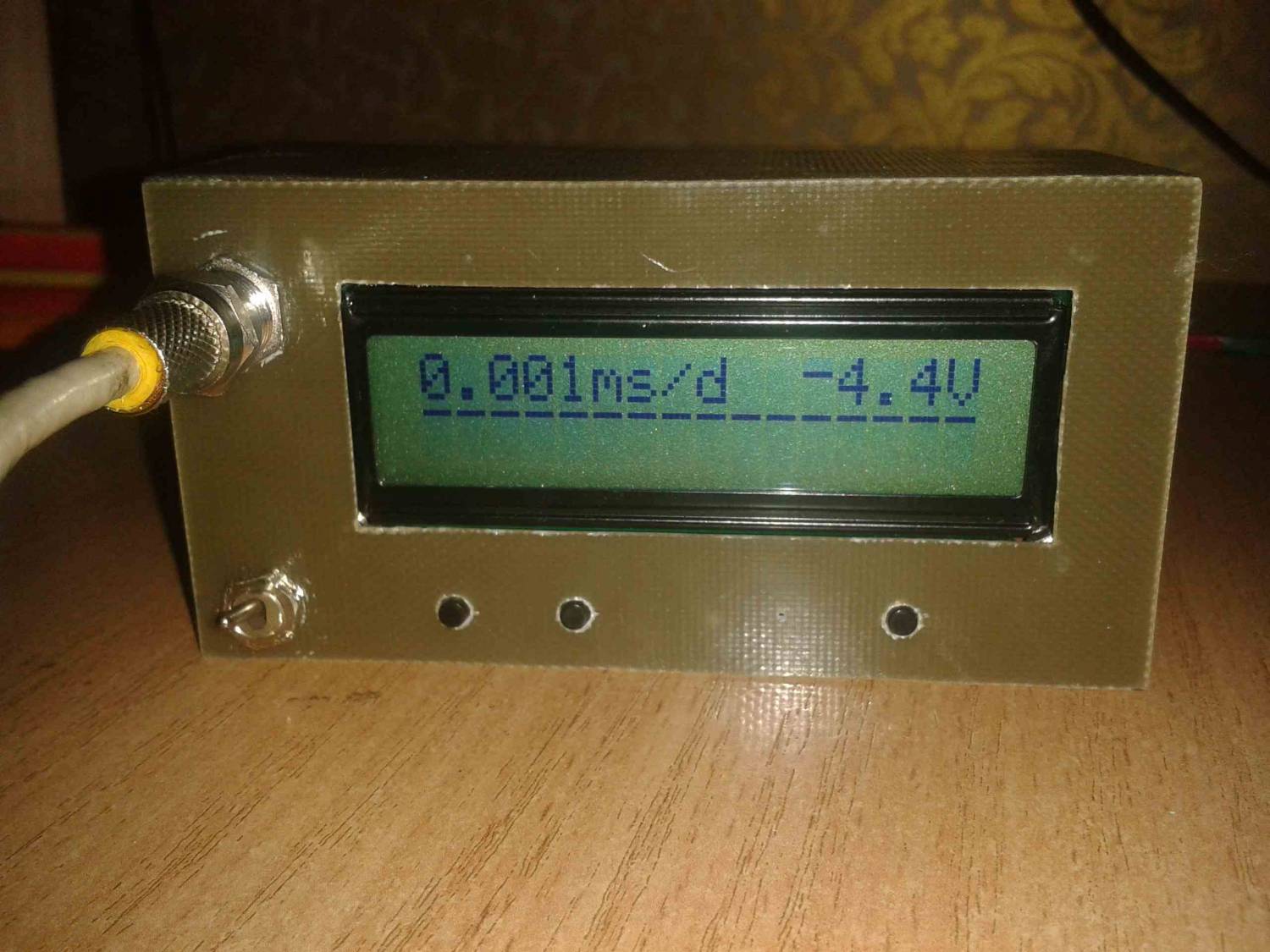

| Собрал прибор, всё работает и осциллограф тоже. жаль что нету в нём измерителя индуктивности. Хороший прибор, автору спасибо.
Сообщение отредактировал slav - Среда, 28.09.2011, 15:42 |
|
| |
Sashok | Дата: Четверг, 29.09.2011, 13:51 | Сообщение # 197 |
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| здравствуйте Andrew. Сделал ваш прибор заработал сразу но есть некоторые нюансы ; не происходит калибровка 0 в режыме C , неподскажете что может бить? и при питании от сети чыстомер показывает 50 Гц ето так и должно быть или как?
|
|
| |
Andrew | Дата: Четверг, 29.09.2011, 21:07 | Сообщение # 198 |
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А как вы делаете коллибровку? "Показывает 50 гц" -это наводка если замкнуть на землю должен не показывать.. Применяйте экранированный кабель ставте больше емкости по питанию..
|
|
| |
slav | Дата: Пятница, 30.09.2011, 07:09 | Сообщение # 199 |
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

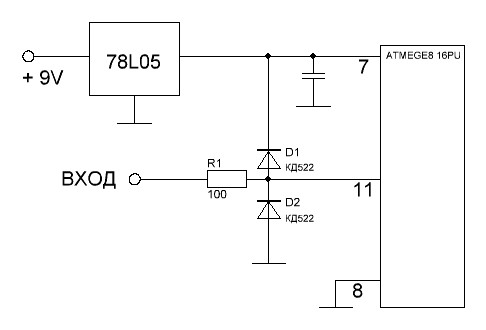

| Здравствуйте. Я не нашёл подходящий стабилитрон (все которые были влияли на результаты измерений) и защиту входа МК сделал на диодах. Так никто не пробовал?
|
|
| |
Andrew | Дата: Пятница, 30.09.2011, 13:59 | Сообщение # 200 |
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Можно, но что он показывает при измерении сопротивления при разомкнутых измерительных щупах? Вообще сам контроллер внутри содержит такие диоды....
|
|
| |
slav | Дата: Пятница, 30.09.2011, 21:21 | Сообщение # 201 |
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| показывает что щупы разомкнуты, как и должно быть.
|
|
| |
rastamanoff | Дата: Пятница, 30.09.2011, 22:09 | Сообщение # 202 |
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline

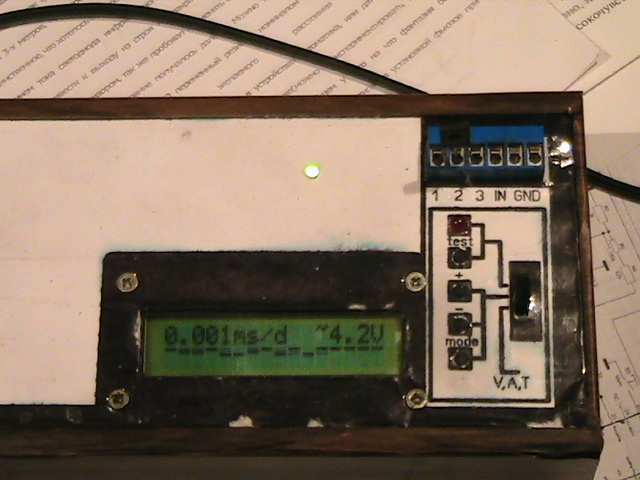

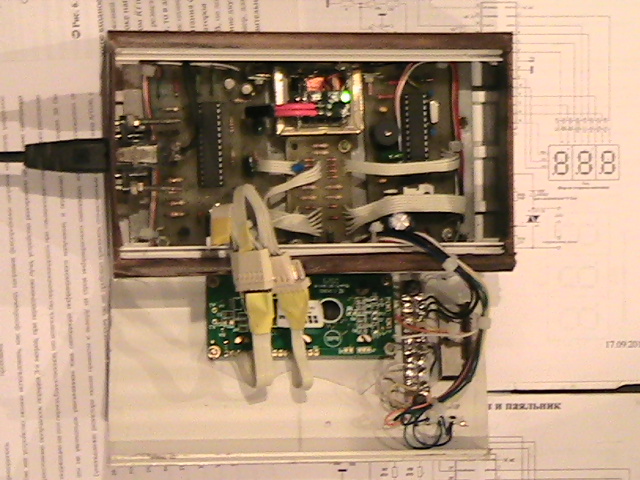

| Собрал прибор,еще раз спасибо автору!!Я объеденил на один индикатор Унивесальный измерительный прибор и AVR-Transistortester на ATmega8 через диоды+думаю добавить в прибор еще Вольметр,амперметр и термометр на Attiny13.Вот фото
|
|
| |
slav | Дата: Суббота, 01.10.2011, 08:17 | Сообщение # 203 |
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Здравствуйте Andrew. У меня такой вопрос: нельзя ли дополнительно на осциллографе ввести программно второй канал, на свободный вход контролера, вместо строки которая показывает длительность? Например при настройке металлоискателя ТЕРМИНАТОР 3 нужно проверить фазовый сдвиг между каналами, уровни сигнала там с амплитудой около 5 V, форма сигнала прямоугольная, частота сигнала обычно не выше 13 кГц. Наверно можно сделать по принципу электронного коммутатора но реализовать внутри МК, например как здесь: http://ivatv.narod.ru/avtomatika/Page/22.htm или http://electronicsdesign.ru/sxemaid-514.html
Сообщение отредактировал slav - Суббота, 01.10.2011, 10:43 |
|
| |
bajda | Дата: Суббота, 01.10.2011, 21:04 | Сообщение # 204 |
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| собрал сей девайс но ничего не работает толком калибровка не становится на 0 при замкнутых конт выдает 00 ок а как размыкаю стоит 5 Ком или 87 Ом.тоже семкостями.скинте пож файл EEP
Сообщение отредактировал bajda - Суббота, 01.10.2011, 21:07 |
|
| |
Andrew | Дата: Суббота, 01.10.2011, 23:28 | Сообщение # 205 |
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Quote (bajda) стоит 5 Ком или 87 Ом.тоже семкостями.скинте пож файл EEP Стабилитрон по входу какой? А что такое файл ЕЕР?
|
|
| |
bajda | Дата: Воскресенье, 02.10.2011, 04:06 | Сообщение # 206 |
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Quote (Andrew) Стабилитрон по входу какой? А что такое файл ЕЕР? 5.6v файл EEP это содержимое памяти контролера которая получилась у вас в результате калибровки.считать в пони содержимое данных EEPROM и сохранить как файл EEP
|
|
| |
Andrew | Дата: Воскресенье, 02.10.2011, 21:05 | Сообщение # 207 |
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Попробуйте изменить конденсатор C5
|
|
| |
Sashok | Дата: Понедельник, 03.10.2011, 15:19 | Сообщение # 208 |
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Смыкаю два щупа и делаю калибровку на нуль, прибор молчит, какда щупы розомкнуты калибровка проходит.
|
|
| |
Andrew | Дата: Понедельник, 03.10.2011, 16:16 | Сообщение # 209 |
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Вы что коллиебруете R или С? Если С так оно и должно быть..
|
|
| |
Sashok | Дата: Вторник, 04.10.2011, 14:27 | Сообщение # 210 |
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Калибрую С.
|
|
| |
