Простой микроконтроллерный Пинпоинтер
|
|
| Magoll | Дата: Вторник, 05.02.2013, 14:03 | Сообщение # 211 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| ну как мне показалось: немного больше. Прочем я еще не настраивал. Стоит 10кОм подстроечник с 1 оборотом. Так что все-грубо.
Где-то предлагалось ставить еще 1 (Омы) для более точной настройки. надо пробовать.
Естественно: максимальная чуйка посредине корпуса(овала), тогда как у сердечника ближе к концам. Овал мне несколько привычнее. Как мне кажется: вариант с сердечником-более точный. Точечный. Этот же-больше по площади.
Добавлено (29.01.2013, 15:09)
---------------------------------------------
правда нифига не экономно..провода уходит считай в 4 раза больше.
Сообщение отредактировал Magoll - Вторник, 05.02.2013, 14:06 |
| |
| |
| Magoll | Дата: Пятница, 08.02.2013, 13:46 | Сообщение # 212 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline

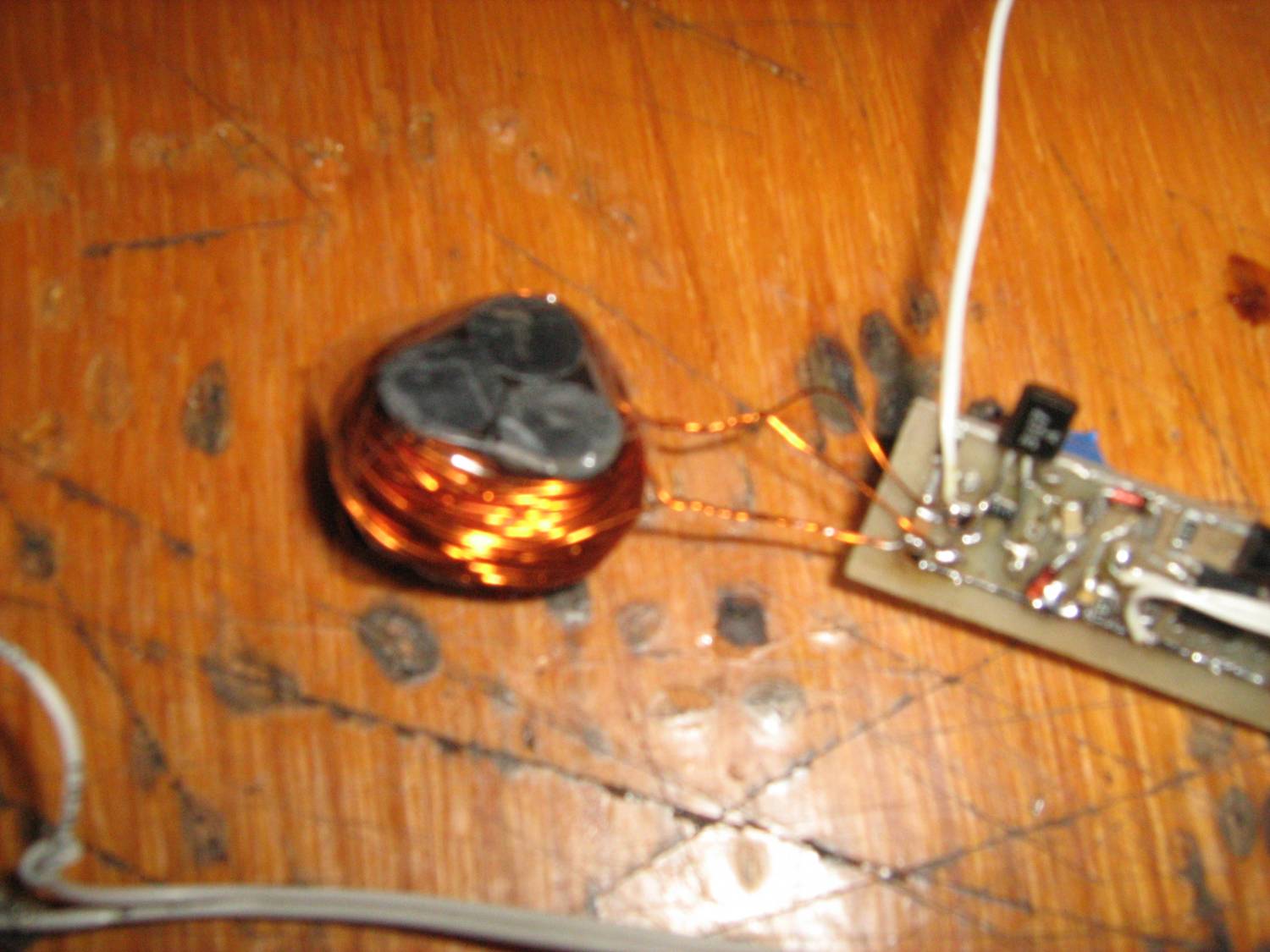

| эксперименты продолжаются. Из огрзыков стержня сделал вот такую конструкцию. Провод 0.29 Витков мотал отфонаря. Внавал.
Индуктивность вышла 0.5.
С кондером 47 н дает частоту порядка 38кГц.
Вообщем работает и в таком формате. дальность шикарная.Добавлено (08.02.2013, 13:46)
---------------------------------------------
кстати..
Сделал пищалку через транзистор с птанием от кроны и заметил, что:
через раз ток через нее продолжает течь, даже после убирание цели. Пищание пропадает, но 100 мА продолжает бежать. Причем до следующей сработки. То есть получился эдакий ключевой режим.
Полез дальше. Смотрю вывод тини.
0 в
1.сработка-убрал -3.7 В
2.сработка-убрал 0 В
3.сработка-убрал -3.7 В
Это так нужно?
|
| |
| |
| Andrew | Дата: Суббота, 09.02.2013, 01:35 | Сообщение # 213 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Magoll) Это так нужно?
Второй вариант развязать вход усилителя (транзистора) по постоянному току.
Цитата (Andrew) но 100 мА продолжает бежать. |
| |
| |
| Magoll | Дата: Суббота, 09.02.2013, 10:21 | Сообщение # 214 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| нет, пьезо не нашел. да и, как мне кажется, что-то более громкое предпочтительнее. Пока в помещении, вроде бы слышно. А в полях, особенно при ветре..Народ жалуется. Ставил даже 3 вольтовые электромагнитные (боченочки черные) через транзистор, но после кренки. Тоже весьма субьективно по звуку. Пришлось делать пищалку от кроны. Конечно теряя в потреблении. Но впрочем: пин-то не постоянно используется, потому достаточно его просто выключать. Ну или все же отладить программу.)) Добавлено (09.02.2013, 10:21)
---------------------------------------------
Да, чтобы понятно было: Мк -Тини13. как в оригинальной программе у автора-я не знаю. уж слишком большая разница по цене тини 15 и тини 13. Тем более, что 15-я очень большая редкость.
|
| |
| |
| Andrew | Дата: Суббота, 09.02.2013, 10:39 | Сообщение # 215 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Пьезо они разные, например те которые ставлю я при онополярной раскачке и при питании 4.5В пищат не слабо. А главное потребление! У нас 13 тоже дешевле аж на 20копеек..)
|
| |
| |
| Magoll | Дата: Суббота, 09.02.2013, 11:00 | Сообщение # 216 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| ну не знаю: именно пьезокерамику не нашел.
а по тини:
Тини15l - 16 грн(редкость)
Тини13 - 4.5-6грн
|
| |
| |
| Andrew | Дата: Суббота, 09.02.2013, 16:37 | Сообщение # 217 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Magoll) Тини13 - 4.5-6грн
Это где?
|
| |
| |
| Magoll | Дата: Суббота, 09.02.2013, 16:55 | Сообщение # 218 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| харьков. нашел таки пищалки, как у вас на фото. громче, но не знаю как это будет звучать на ветру..
Для информации: пищалка 2.30 грн
Сообщение отредактировал Magoll - Суббота, 09.02.2013, 18:30 |
| |
| |
| yriko | Дата: Понедельник, 04.03.2013, 10:39 | Сообщение # 219 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline

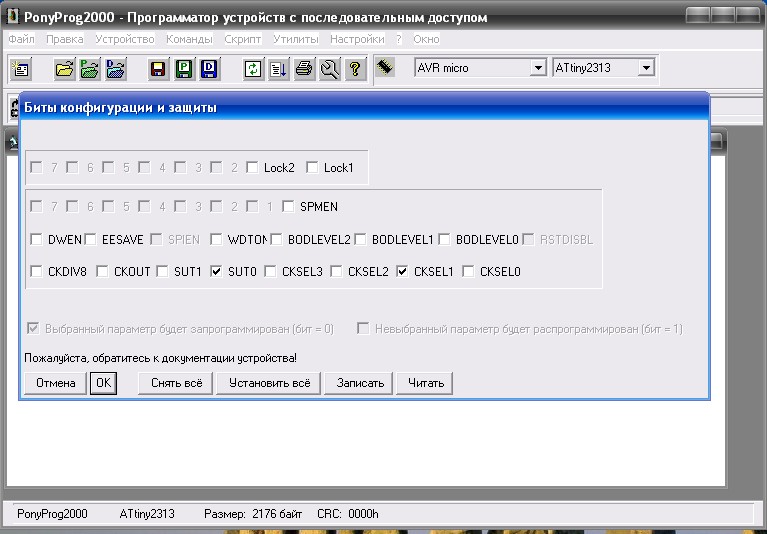

|  alex3464 подскажите я правильно понял как выставить фьюзы на Attiny2313А вот скриншот в PonyProg как я выставил. Просто больше на PIC16C записывал. Если что поправьте что не
так.Спасибо за ранее.
Сообщение отредактировал yriko - Понедельник, 04.03.2013, 13:12 |
| |
| |
| bliznecvy | Дата: Понедельник, 04.03.2013, 16:57 | Сообщение # 220 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| yriko, Вы ничего не путаете? Речь идет о Attiny13А, а не о Attiny2313А-это другая тинька. Господа, а Attiny25 вас не устраивает? У меня два ПП на ней все прошлое лето отработали как швейцарские часы. Спасибо за внимание.
|
| |
| |
| yriko | Дата: Понедельник, 04.03.2013, 18:36 | Сообщение # 221 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| bliznecvy Приду домой проверю,может чего и напутал.Но мне нужны фьюзы на Attiny13А где птички выставить в PonyProg.Я пока ни разу не прошивал Attiny13А.Там где у нас возможность купить 15 и 25 нет,а вот 13 есть 1 доллар.Так как правильно выставить?Уже катушки сегодня на работе намотал и протравил плату,теперь читаю как записатьAttiny13А....ААА только сейчас увидел что скриншот снял с Attiny2313 ошибся
Сообщение отредактировал yriko - Понедельник, 04.03.2013, 18:42 |
| |
| |
| bliznecvy | Дата: Понедельник, 04.03.2013, 23:11 | Сообщение # 222 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| yriko, фьюзы можно посмотреть пост №168.
|
| |
| |
| ANDEX | Дата: Понедельник, 04.03.2013, 23:18 | Сообщение # 223 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Привет всем участникам форума, вотнашел два магазина с дешевыми Attiny13А
http://imrad.kiev.ua/search.shtml?qs=Attiny13%C0&query=any
http://radiomarket.lg.ua/advanced_search_result.php?search_in_description=1&keywords=Attiny13&x=27&y=6
Кто-то может обобщить все в одном месте ,схема,печатка,прошивка
наAttiny13А
[c][/c]
|
| |
| |
| yriko | Дата: Вторник, 05.03.2013, 11:41 | Сообщение # 224 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| bliznecvy Спасибо я снова пропустил. Пока не могу
записать,не купил ещё Tiny13a.У нас по определённым дням продают,а я по сменам
хожу,не совпадают дни. ANDEX вот выложил всё в одном.Микросхему паять как СМД.Да может кому пригодится.Если обмотать капроновыми лучше но можно и простыми нитками и пропитать суперклеем китайским то как цемент крепкое покрытие получается.Не знаю растворяет ли клей покрытие провода то можно когда мотаешь пропитывать каплей клея и не будет разматываться.Вот так ремонт сделал тоненького разьёма зарядки мобильного телефона.Проложил пластину с стеклотексталита для жесткости.Просто и крепко держит как монолит крепкое покрытие. Вот катушку этим способом сделал.
.
Сообщение отредактировал yriko - Вторник, 05.03.2013, 12:05 |
| |
| |
| ANDEX | Дата: Вторник, 05.03.2013, 15:06 | Сообщение # 225 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| yriko, спасибо,что собрал все в кучку.на счет катушки-думаю поместить ее в трубку и залить эпоксидкой,думаю будет крепко
|
| |
| |
