Простой микроконтроллерный Пинпоинтер
|
|
| bliznecvy | Дата: Вторник, 05.03.2013, 16:13 | Сообщение # 226 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Ох, уж эта эпоксидка. Будьте осторожны. Не стабильна она по температуре. Если и использовать ее, то только для тонкой пропитки и сверху термоусадку. Спасибо за внимание.
|
| |
| |
| yriko | Дата: Вторник, 05.03.2013, 21:47 | Сообщение # 227 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| снова не внимательность моя стер свое сообщение.понял что не мне написано.Плохо что нельзя удалить чтобы место не занимало на форуме.звиняюсь
Сообщение отредактировал yriko - Вторник, 05.03.2013, 22:46 |
| |
| |
| bliznecvy | Дата: Вторник, 05.03.2013, 22:43 | Сообщение # 228 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| yriko, это я ANDEXу. Он задумал заливать в трубке эпоксидкой.
|
| |
| |
| ANDEX | Дата: Вторник, 05.03.2013, 23:08 | Сообщение # 229 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| bliznecvy, знаменитые катушки НЕЛ,залитые тоже эпоксидкой,наполнители только разные.
Заказал Тини13А ,получу буду мастерить ,отпишусь познее .
|
| |
| |
| bliznecvy | Дата: Среда, 06.03.2013, 00:37 | Сообщение # 230 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| ANDEX, я не настаиваю. Просто был опыт отрицательный тем и полезный. Катушка залитая хорошим количеством эпо. улетала от легкого дуновения теплого воздуха, в то время как не залитая такая -же катушка при нагреве этим эффектом не страдала.
Физика оного мне не известна. Спасибо за внимание.
|
| |
| |
| ANDEX | Дата: Понедельник, 11.03.2013, 17:22 | Сообщение # 231 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| рЕБЯТА СОБРАЛ Я НАКОНЕЦ-ТО этот пинпоинтер,хочу поделиться своими мыслями про него.
Получив на почте микроконтроллер сразу приступил к сьорке,плату вытравил и распаял заранее.С прошивкой не возникло ни каких проблем,прошилась сразу.
После первого включения -сразу все зараьотало,подстроил только резистор переменный.Чувствительность как ни старался выше чем три см на пятак не получилось достичь.
Но для пина мне кажется этого вполне хватит.
Непонятно вот что-смотрю все впаивают переменный резюк в плату,но ведь схема не термостабильна, и это понятно.Кондеры термостабильные одно,но катушка,она ведь при изменении темпиратуры будет менять индуктивность,а значит нужно будет подстраивать порог срабатывания переменным резистором.
Что думаете???
|
| |
| |
| yriko | Дата: Понедельник, 11.03.2013, 22:36 | Сообщение # 232 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| ANDEX я тоже вот только сейчас спаял всё сразу заработал.Тоже чувствительность 3см5мм,пробывал другую катушку и с другим ферритом.R2 пробывал крутить меняется чувствительность но не так уж.Смотрел осциллографом выставить 1 вольт не удаётся.Не запоминал но вроде выше 2.8-3вольта ниже не получается опустить.Но я пока не настраивал,не когда было.Вот завтра буду корпус делать.Придумал как с труб сделать.А вот чуть видео закачал можно посмотреть.
http://files.mail.ru/003B80BCBB1A4A17838D7FC2DBC80471 вот так получилось.Позже настраивать буду экспериментировать.Вроде стабильно работает.Да ещё заметил, при первом включении линейка выдвинута на 6 см, начинает срабатывать с 6см проходит время и начинает работать с 3см5мм стабильно.Но с 6см уже не хочет,а также какой металл подносишь.На пинцет вот как на видео.
Сообщение отредактировал yriko - Понедельник, 11.03.2013, 22:43 |
| |
| |
| Magoll | Дата: Среда, 13.03.2013, 15:45 | Сообщение # 233 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| нужно подстроечник ставить 10 ком. тогда можно выгнать 1В.
А по чуйке-так и есть: 3.5- 4 смДобавлено (13.03.2013, 15:45)
---------------------------------------------
собственно: померял на настроеном. Постоянный резистор 4.7 + 7кОм на подстроечнике.
|
| |
| |
| Andrew | Дата: Среда, 13.03.2013, 18:42 | Сообщение # 234 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Magoll) по чуйке-так и есть: 3.5- 4 см
Какой диаметр сердечника, провода, какие конденсаторы в контуре?
|
| |
| |
| ANDEX | Дата: Среда, 13.03.2013, 20:43 | Сообщение # 235 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Andrew, я повторил схему очень внимательно,феррит 10 мм 200+200 витков провод пзв 0,3мм,кондеры 0,01 и 0,068 пленочные качественные от старых немецких телевизоров.
Подстраивал резистор так,впаял переменник на 10 ком,включил дал поработать минут пять потом выставил сопротивление на грани сраьатывания.Отпаял резистор ,меряю-получилось 1130 Ом,впаиваю постоянный резюк на 1 ком и переменный на 680 огм,и уже им выставляю точно чутье.5 см ну ни как не получается!!!
|
| |
| |
| Andrew | Дата: Среда, 13.03.2013, 20:54 | Сообщение # 236 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (ANDEX) овторил схему очень внимательно |
| |
| |
| Magoll | Дата: Среда, 13.03.2013, 21:33 | Сообщение # 237 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline

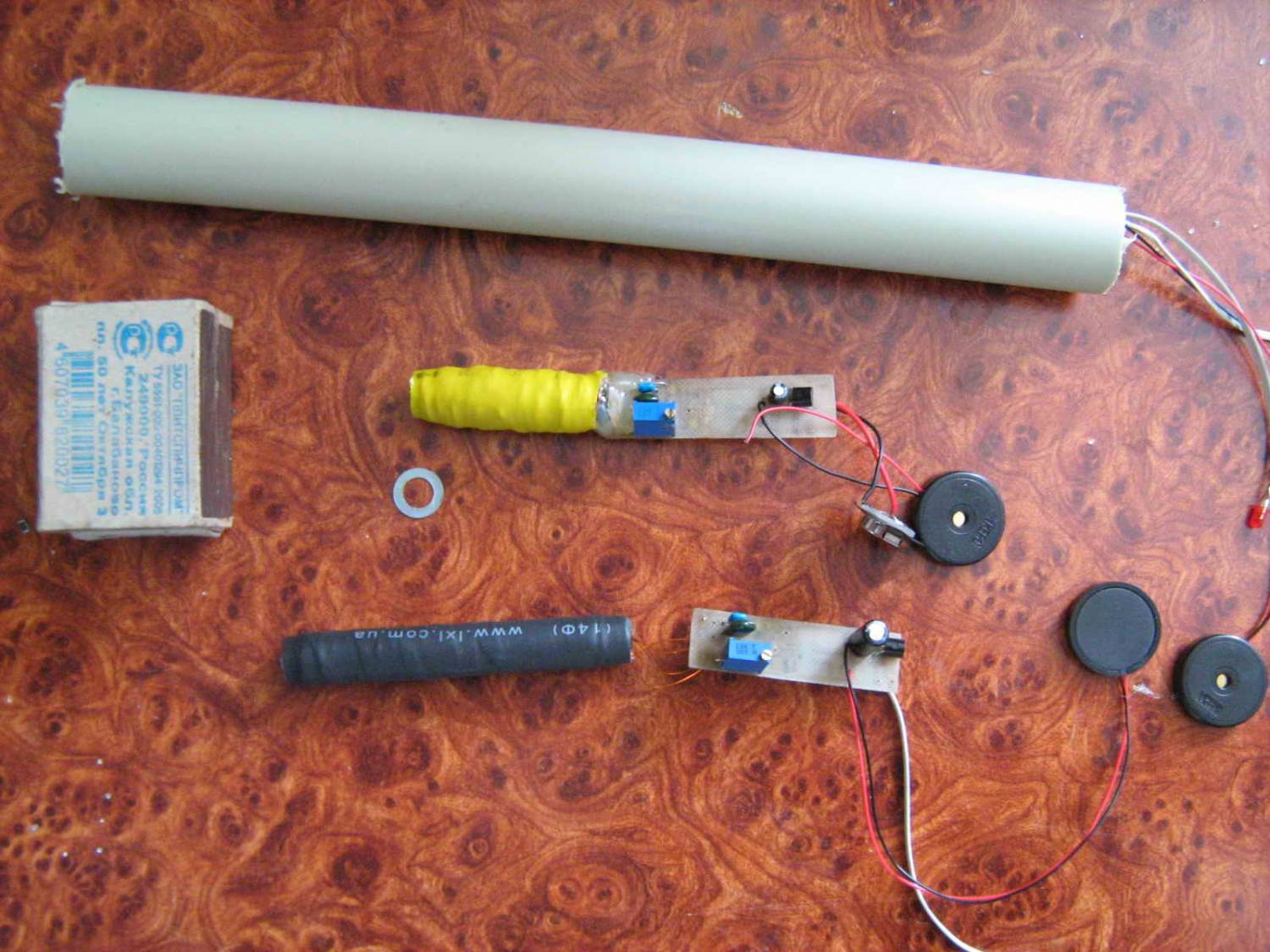

| собрал порядка 10 пинов. и у всех чуйка 3.5-4см
Феррит 10мм. Провод 0.23 Мотал как в 2 провода, так и одну катушку на другую.
МК-аттини 13.
Кондер 103 -зеленая подушечка)). Пришел к ней после проблем с термостабилизацией.
68 н ставил как смд, так и синенькие)) Как на картинке
|
| |
| |
| Andrew | Дата: Среда, 13.03.2013, 22:48 | Сообщение # 238 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Попробуйте собрать на 15 или 25.
|
| |
| |
| Magoll | Дата: Среда, 13.03.2013, 22:50 | Сообщение # 239 |
|
Подполковник
Группа: Пользователи
Сообщений: 141
Статус: Offline
| ок.спсб.попробуем
|
| |
| |
| ANDEX | Дата: Четверг, 14.03.2013, 00:18 | Сообщение # 240 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Andrew, я также собирал на тини 13,если у всех чутье 3см,то значит все дело в прошивке тини13,я бы с радостью сделал на тини15 ,но купить у нас ее негде .
Хочуспросить,это у меня только так или у всех,прин астройке чувствительности скажем наулице при 2-3 градусах тепла пин работает чутье 3,5 см на пятак ,заношу в дом где+22 чутье падает плавно до 5мм,
если выставить в доме чутье и выйти на улицу,то пищит самопроизвольно,то-есть сильная зависимость от темпиратуры.
|
| |
| |
