| В комплекте в одной упаковке было два экрана на 3.3 вольта, один работает нормально, второй на другом блоке только нижняя половина. Вот и спрашиваю, что может быть контроллер или экран неисправен.
|
| |
| |
| rey | Дата: Среда, 24.06.2020, 14:08 | Сообщение # 1352 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Интересно было бы посмотреть на результат моделирования в мультисиме микросхемы ADA4841-2YRZ, или LT6203 для Крота. Сам я вряд-ли справлюсь, но если найдутся добровольцы, то результат был бы интересен, думаю не мне одному.
|
| |
| |
| --Zenit-- | Дата: Среда, 24.06.2020, 14:42 | Сообщение # 1353 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата ооссрр (  ) В комплекте в одной упаковке было два экрана на 3.3 вольта, один работает нормально, второй на другом блоке только нижняя половина. Вот и спрашиваю, что может быть контроллер или экран неисправен. |
| |
| |
| ооссрр | Дата: Среда, 24.06.2020, 14:49 | Сообщение # 1354 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Вот тоже потом об этом подумал, но поздно. Все равно больше экранов нет, вчера заказал на Алиэкспресс. Добавлено (24.06.2020, 14:51)
---------------------------------------------
Подскажите, как автобаланс выключить?
|
| |
| |
| TCB | Дата: Среда, 24.06.2020, 15:09 | Сообщение # 1355 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline
| Цитата ооссрр ( ) Подскажите, как автобаланс выключить?
http://www.radiodom.org/forum/12-133-34751-16-1590522295
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Andrew | Дата: Среда, 24.06.2020, 18:58 | Сообщение # 1356 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата --Zenit-- ( ) Экраны не припаиваю без проверки. Надеваю на штырьки,нижнюю часть экрана приподнимаю и подсовываю кусочек пенопласта что бы экран был внатяг. |
| |
| |
| allexrallex | Дата: Четверг, 25.06.2020, 09:16 | Сообщение # 1357 |
 Подполковник
Группа: Пользователи
Сообщений: 115
Статус: Offline
| Цитата mongol791 ( ) есть просто один вид монет которые казалось бы из-за своего размета, должны пол метра на любом приборе озвучиватся, а нифига!
Сообщение отредактировал allexrallex - Четверг, 25.06.2020, 09:26 |
| |
| |
| rey | Дата: Четверг, 25.06.2020, 11:43 | Сообщение # 1358 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline

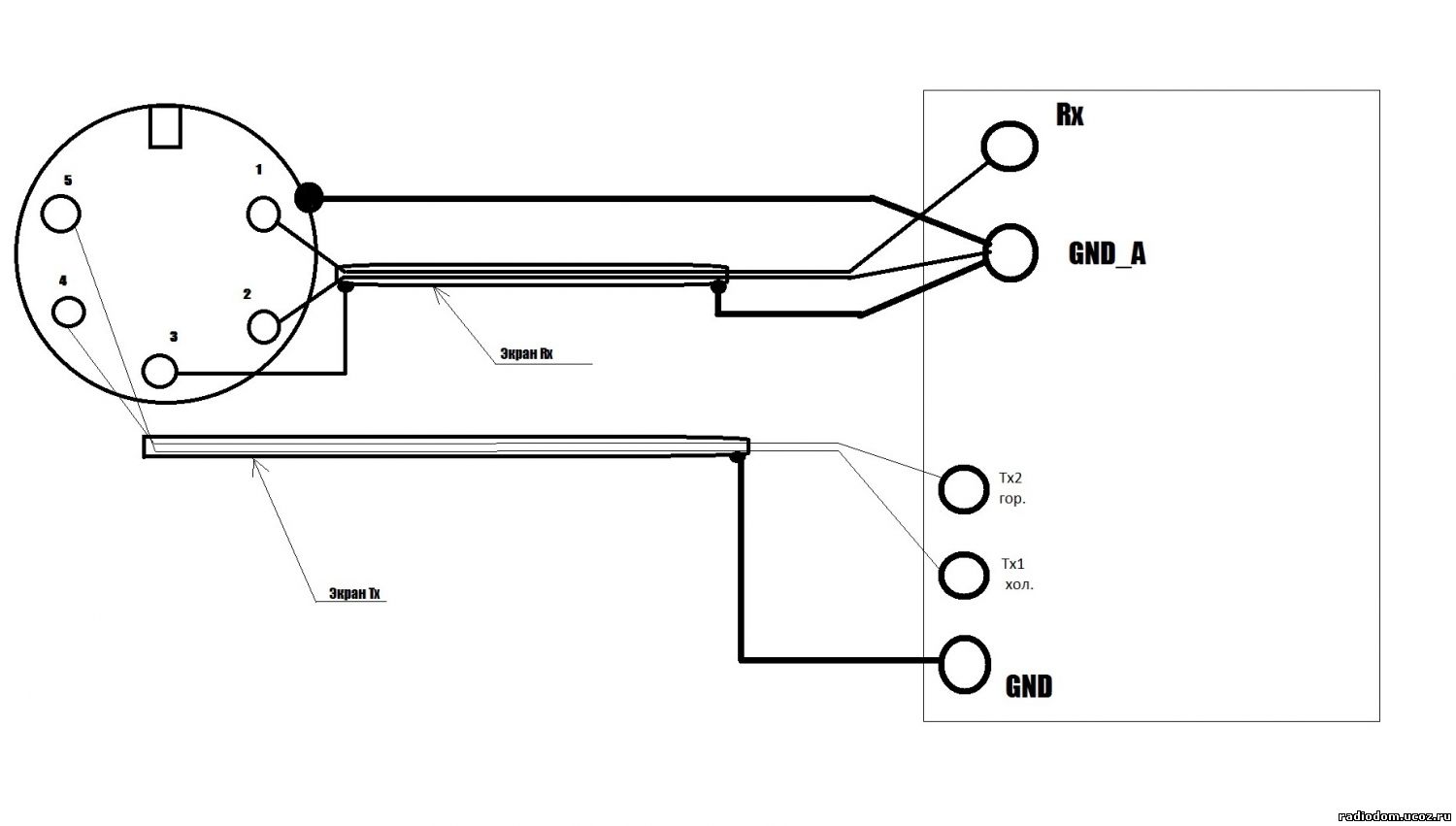

| Цитата 4ff5fd2 ( ) разбаланс без катушки от тока не должен зависеть . Закоротите выводы приемной катушки прямо на разъеме при макс токе. Если закоротка уменьшает показания - нужно заменить провода между платой и разъемом. Они должны быть в экранах и отдельно для Rx и Tx . Экраны изолированы между собой. Экран Rx соединен с корпусом разъема
максимальном токе), но не исчезли совсем. При отпаянных от платы
проводах показания разбаланса 12 мВ, как и при закороченном входе на
разъёме и не меняются при изменении тока. Прилагаю рисунок со схемой моего соединения, может не всё там правилно? Интересно, а какие показания разбаланса у других пользователей Pro без катушки и при разных значениях тока?
|
| |
| |
| ооссрр | Дата: Четверг, 25.06.2020, 12:55 | Сообщение # 1359 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Экран от тх тоже в ту же точку, что и экран рх. С другой стороны экран не должен соединяться с разъёмом никак. Корпус разъёма и провод экрана с разъёма должны отдельными проводами соединяться в той же точке-Gnd A. Добавлено (25.06.2020, 12:58)
---------------------------------------------
Таким образом, в точке Gnd A должны сходиться 4 провода. Это как схемотехника умзч с их нулевой точкой.
|
| |
| |
| rey | Дата: Четверг, 25.06.2020, 15:37 | Сообщение # 1360 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата ооссрр ( ) Экран от тх тоже в ту же точку, что и экран рх. Цитата ооссрр ( ) С другой стороны экран не должен соединяться с разъёмом никак. Цитата ооссрр ( ) Корпус разъёма и провод экрана с разъёма должны отдельными проводами соединяться в той же точке-Gnd A.
Сообщение отредактировал rey - Четверг, 25.06.2020, 15:38 |
| |
| |
| ооссрр | Дата: Четверг, 25.06.2020, 15:56 | Сообщение # 1361 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Да
|
| |
| |
| mongol791 | Дата: Четверг, 25.06.2020, 16:14 | Сообщение # 1362 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| У меня нормально работает если: общий экран на 3 пин, туда же заземляю гнездо, и перемычкой соеденяю с RX- Дальше проводом 1 жила в єкране на RX и таким же проводом на ТХ. Расбаланс без датчика 19-27мВ макс.36мВ ))) Добавлено (25.06.2020, 16:16)
---------------------------------------------
Хотя по разному делал и тоже работало нормально.... Добавлено (25.06.2020, 16:22)
---------------------------------------------
На плату с гнезда идет 2 провода (жила в экране на RX и жила в экране на ТХ) и не надо ничего крестить и путать.
|
| |
| |
| ооссрр | Дата: Четверг, 25.06.2020, 17:36 | Сообщение # 1363 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| Подскажите, сколько точно намотать витков на Тх на катушку дд25см с диаметром катушки Тх 187мм. Может хоть кто-то по расчетам делает, а то намотал 45вит провода 0,45мм и конденсаторы 0,1 и 0,33 частоты получились 7,8 и 16кГц. Добавлено (25.06.2020, 17:37)
---------------------------------------------
А то дальность получается на монету около 30см, нету заветных 0,5метра, как у всех.
|
| |
| |
| mongol791 | Дата: Четверг, 25.06.2020, 19:51 | Сообщение # 1364 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата ооссрр ( ) нету заветных 0,5метра, как у всех.
Так на ДД 25 ни укого нету пол метра)) торнадо то еще можно накрутить.... а по намоткам на 25 надо чуть больше витков. На дд23см где-то 50-52 витка провода 0.5мм . Под эти кандеры. Можно же намотать и подключить проверить что получилось.
|
| |
| |
| --Zenit-- | Дата: Четверг, 25.06.2020, 20:05 | Сообщение # 1365 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата ооссрр ( ) Подскажите, сколько точно намотать витков на Тх на катушку дд25см с диаметром катушки Тх 187мм. Может хоть кто-то по расчетам делает, а то намотал 45вит провода 0,45мм и конденсаторы 0,1 и 0,33 частоты получились 7,8 и 16кГц.
Ку на этих частотах повыше да и помех меньше на 13 кГц. На 15-16 кгц у меня все катушки шумные.
Добавлено (25.06.2020, 20:14)
---------------------------------------------
Цитата mongol791 ( ) На плату с гнезда идет 2 провода (жила в экране на RX и жила в экране на ТХ) и не надо ничего крестить и путать.
Тх одна жила в экране,Рх одна жила в экране.
Крутил гейны,токи без катушки.Изменения есть на 3-4 мВ и хрен с ними.Когда ток по проводам побежит все эти наводки уйдут.
Сообщение отредактировал --Zenit-- - Четверг, 25.06.2020, 20:15 |
| |
| |
