Самодельные катушки ІВ металодетекторов.
|
|
| Andrew | Дата: Среда, 13.01.2016, 11:53 | Сообщение # 991 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| янукович, не забудьте добавить немного шерсти красной обезьяны и когтей пингвина -альбиноса!
|
| |
| |
| янукович | Дата: Среда, 13.01.2016, 12:27 | Сообщение # 992 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Пихал- пихал обмотку в корпус... плохо она лезет. Не подходит она к этому корпусу, слишком широкая и в одним месте трет об графит. Сам корпус, там где обмотка ложится, снаружи имеет размер 1х1 см. (это с пластиком). После нанесения графита, внутри "канавки" стал размер 7х7 мм.
Короче, буду перематывать чуть тоньшем проводом... Есть алюминиевый, где-то 0.45 мм., на тестовом датчике работает хорошо, может им мотануть?
|
| |
| |
| АРСЕНАЛ | Дата: Среда, 13.01.2016, 12:52 | Сообщение # 993 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| янукович, Вот почему я пропитываю лаком ПФ! Ее можно немного сгибать.
Или вообще не пропитываю, а обматываю леской,капроновой ниткой.... в корпус.... а потом жидкой эпоксидкой.
Самого интересного,что последняя катушка в корпусе НЕЛ ШТОРМ (бэушная,с выкулопаной внутрянкой, тоже низкая...) получилась бомба.И по сведению не сдвинулась и по всем остальном.Так там внутри вообще ужас!!! Не хотел даже фотки делать.
И работает.Последний Рим она унюхала.Бронзу - глубоко!
А ужас в том,что для ТХ сначала намотал одно количество витков, расчетное..... но потом,после увязки понял,что мало... чтоб не перематывать добавил еще 7 витков проводом МГТФ, поверх,по щелям... крепил термоклеем...
В приемной оказалось сначала мало витков.... добавил еще одну увязанную.... потом оказалось много... мотал в обратную сторону опять МГТФом.На вид получилось очень страшно!
Кабель самодельный наверное помог свести хорошо.В дальнейшем наверное буду с кабелями проводить опыты.
Не нужно забывать,что в работе учавствует ПОЛЕ, а не всякая другая хвигня!
|
| |
| |
| янукович | Дата: Среда, 13.01.2016, 13:00 | Сообщение # 994 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| АРСЕНАЛ, понял, буду пробовать.
|
| |
| |
| Andrew | Дата: Среда, 13.01.2016, 17:07 | Сообщение # 995 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата АРСЕНАЛ (  ) Так там внутри вообще ужас!!! |
| |
| |
| seme44ka | Дата: Суббота, 16.01.2016, 23:38 | Сообщение # 996 |
 Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| http://aukro.ua/epoksidnaya-smola-dlya-yuvelirki-bizhuterii-450-g-i5895692866.html
вот такую эпоксидку никто не пробовал ?
а то я устал уже покупать у нас обычную Харьковского розлива продают 40 грн за 75 грамм...
надо будет взять попробовать...
|
| |
| |
| vandr | Дата: Воскресенье, 17.01.2016, 09:24 | Сообщение # 997 |
|
Подполковник
Группа: Пользователи
Сообщений: 137
Статус: Offline
| ДелаюДД30х32, 55 вит. 0,5, 0,068 мкф - 14,5 кГц,ток 60 мА - уменьшать Р3? Кто делал по новым намоточным подскажите.
|
| |
| |
| янукович | Дата: Воскресенье, 17.01.2016, 10:28 | Сообщение # 998 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

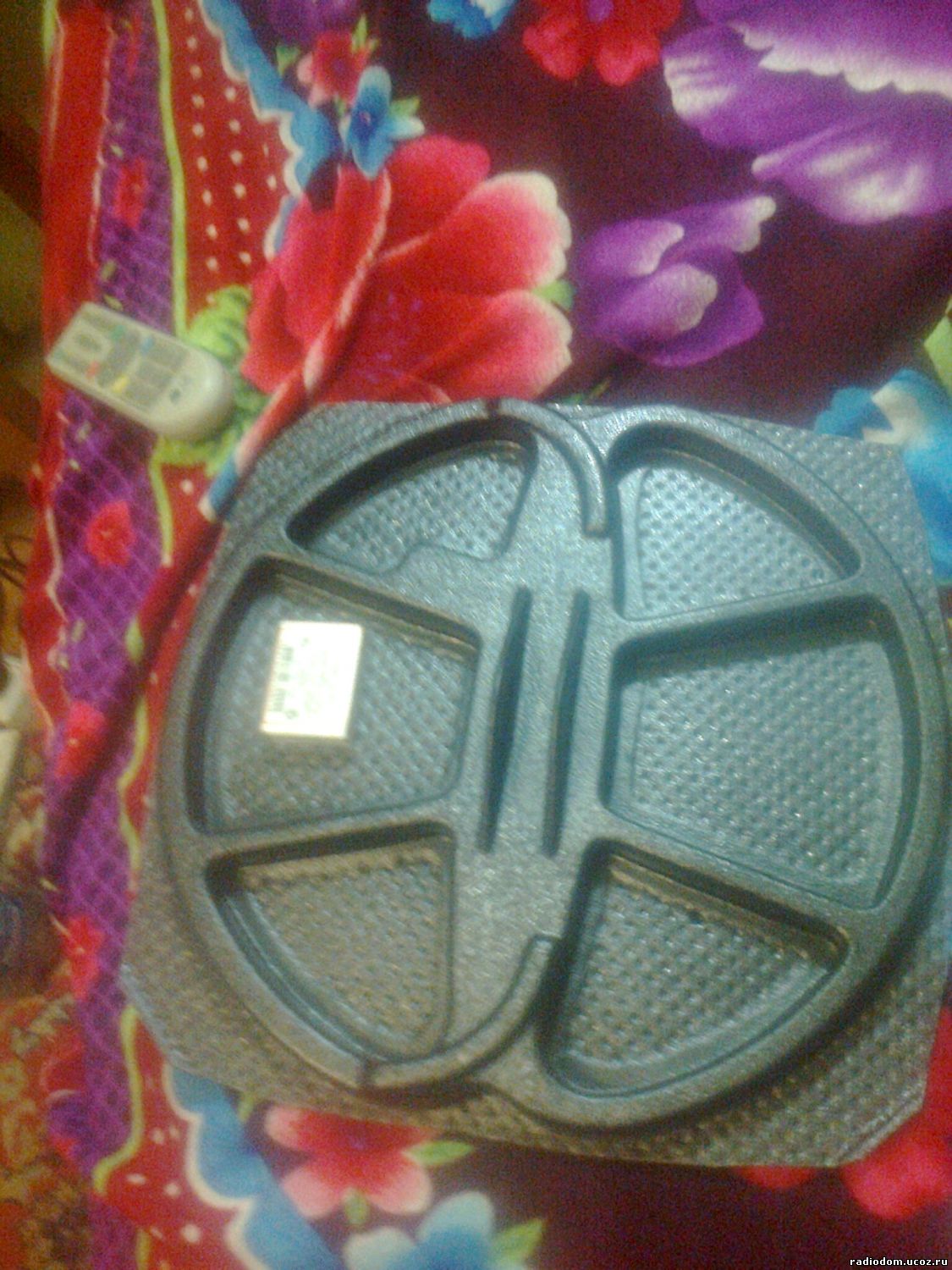

| vandr, сделайте пожалуйста фото корпуса своего датчика (30х32 см.), и напишите точный его размер, по наружной стороне, в максимальных точках... Почему-то мне кажется что корпус от НЕЛЬ-Торнадо (30-32 см.) и самодельные корпуса от Гордея имеют немножко разные размеры, хотя форма корпуса очень похожа.
|
| |
| |
| vandr | Дата: Воскресенье, 17.01.2016, 10:37 | Сообщение # 999 |
|
Подполковник
Группа: Пользователи
Сообщений: 137
Статус: Offline
| наружная это верх,уши?
|
| |
| |
| vandr | Дата: Воскресенье, 17.01.2016, 10:46 | Сообщение # 1000 |
|
Подполковник
Группа: Пользователи
Сообщений: 137
Статус: Offline
| ширина-32,высота-30,внутренняя,где уши-6,ширина канавки-11 мм,высота канавки(необрезанного корпуса)-16 мм
|
| |
| |
| янукович | Дата: Воскресенье, 17.01.2016, 11:36 | Сообщение # 1001 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

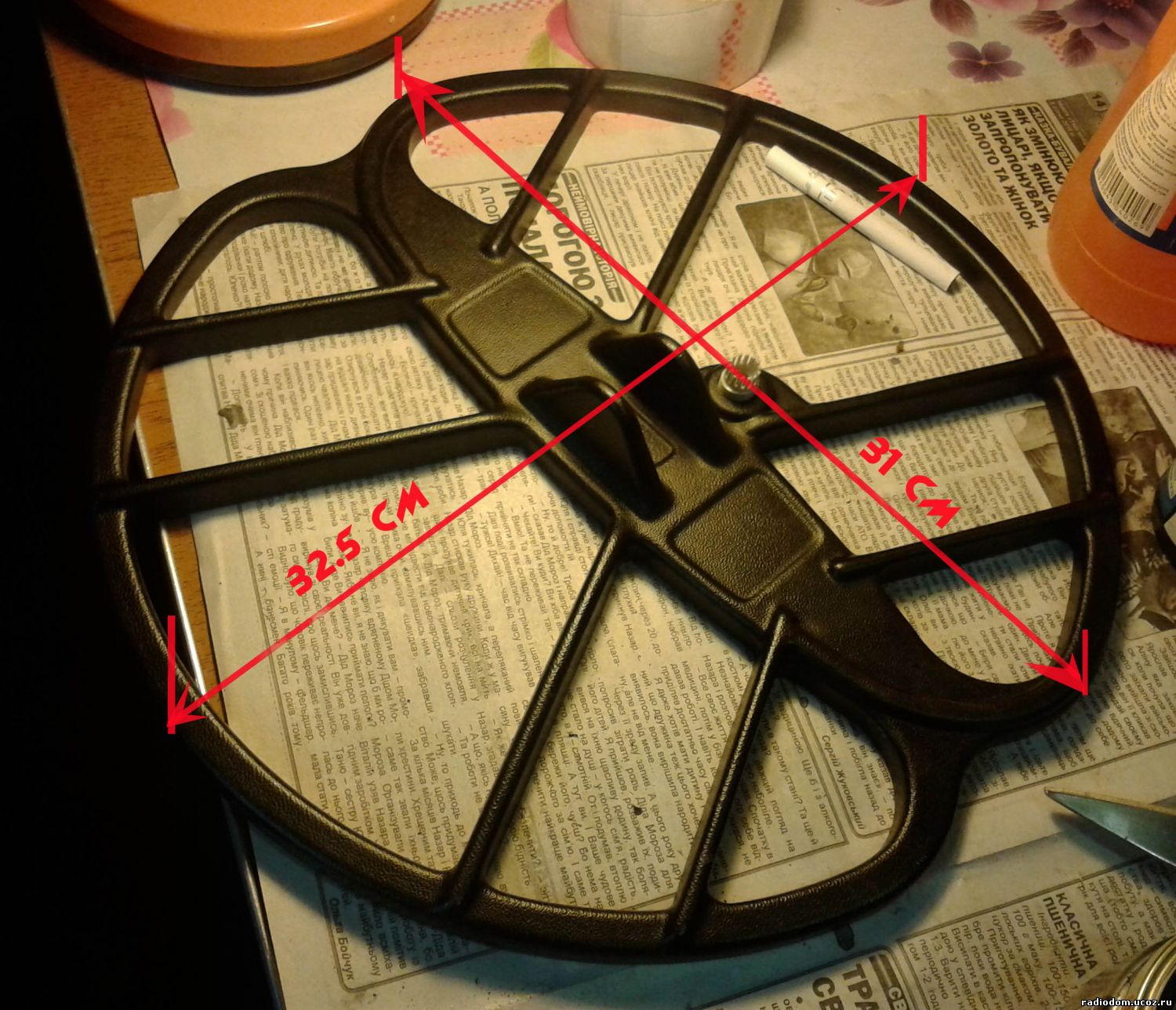

| vandr, спасибо! Я так и думал, у меня немного другие размеры корпуса 32,5х31 см.
Сообщение отредактировал янукович - Воскресенье, 17.01.2016, 11:53 |
| |
| |
| grigorijg | Дата: Воскресенье, 17.01.2016, 12:23 | Сообщение # 1002 |
 Рядовой
Группа: Пользователи
Сообщений: 17
Статус: Offline

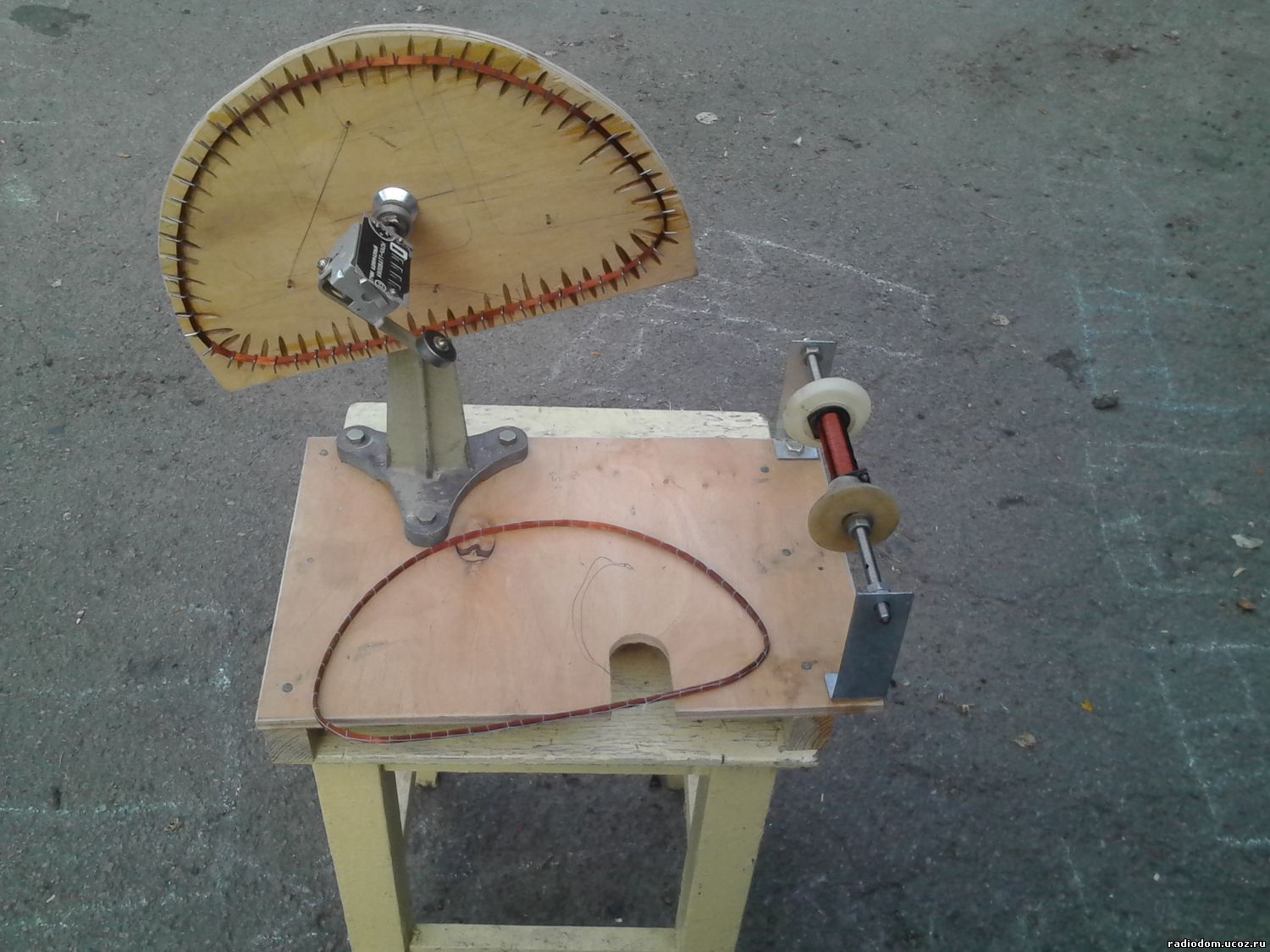

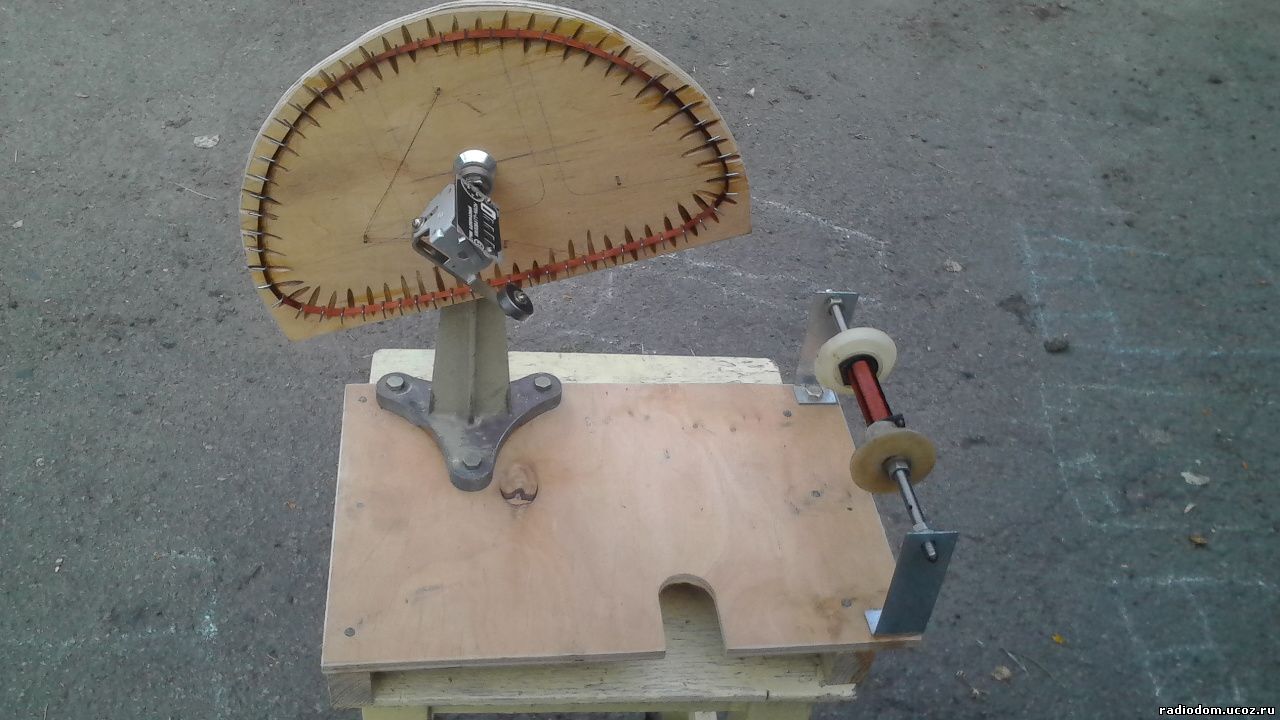

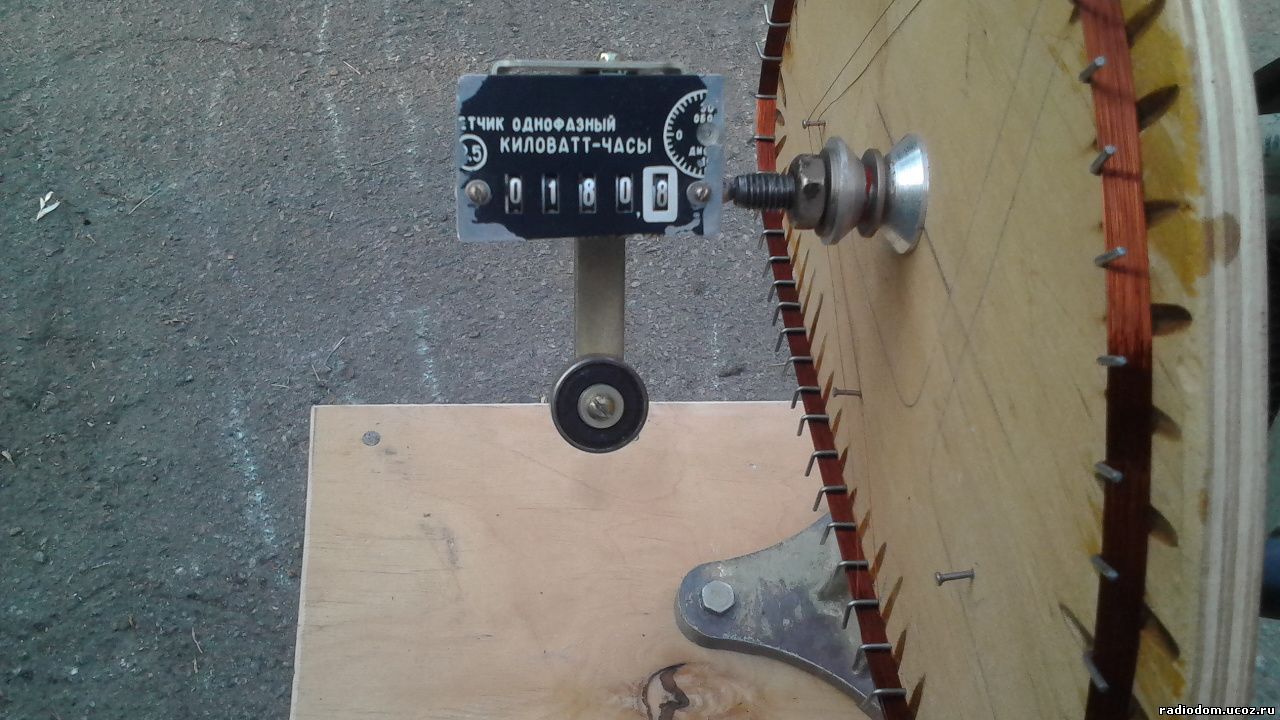

| Вот так я мотаю катушки.
|
| |
| |
| seme44ka | Дата: Воскресенье, 17.01.2016, 13:29 | Сообщение # 1003 |
|
Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| http://olx.ua/uk/obyavlenie/mednyy-provod-obmotochnyy-pelsho-0-51m-ID818HF.html
интересно а если намотать вот таким проводом, влезет в корпус обмотка ??
|
| |
| |
| fedya_valki | Дата: Воскресенье, 17.01.2016, 20:03 | Сообщение # 1004 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата seme44ka ( ) интересно а если намотать вот таким проводом, влезет в корпус обмотка ??
Семе44ка, это всё просто считается. Берёте сечение провода, умножаете на кол-во витков и коэффициент вспучивания, получаете один результат. Потом берёте ширину и глубину паза в корпусе, перемножаете и получаете второй результат. Если первый результат меньше второго - влезет. В противном случае - нет.... В Гордеевские корпуса всё влезет, там пазы во всех широкие, а вот есть у меня корпус от АКА - там весьма узкие канавки, и глубина небольшая, туда врядли влезет.Добавлено (17.01.2016, 21:03)
---------------------------------------------
Цитата янукович ( ) у меня немного другие размеры корпуса 32,5х31 см
Янукович, у Вас настоящий Неловский корпус от Торнад предыдущего поколения. Там и размеры не такие, и канавки поуже, особенно перемычки жёсткости, и их вдвое больше, чем в Гордеевском. А Гордей просто взял Неловскую форму (по внешнему виду) и клепает свои корпуса. Кстати, Ваши плоские катушки, вполне возможно залезут в Гордеевские корпуса DD32х30 или DD30 а-ля АКА
|
| |
| |
| янукович | Дата: Воскресенье, 17.01.2016, 20:50 | Сообщение # 1005 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата fedya_valki ( ) Ваши плоские катушки, вполне возможно залезут в Гордеевские корпуса DD32х30
Так и я подумал... Буду заказывать у Гордея пару корпусов, в них и впихну "плоские" обмотки.
|
| |
| |
