| DSAYM | Дата: Среда, 06.01.2016, 22:05 | Сообщение # 976 |
|
Майор
Группа: Пользователи
Сообщений: 83
Статус: Offline
| Желательно было бы заармировать чем нибудь, типа тканью
какой нибудь пропитанной в эпоксидке а лучше стеклотканью,
а так неплохо. Удачи
|
| |
| |
| АРСЕНАЛ | Дата: Четверг, 07.01.2016, 11:44 | Сообщение # 977 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Это только я вижу,что уши и болт металические?
|
| |
| |
| krei130 | Дата: Четверг, 07.01.2016, 11:51 | Сообщение # 978 |
 Полковник
Группа: Пользователи
Сообщений: 173
Статус: Offline
| АРСЕНАЛ, неа,при увеличении четко видно-не металл
хотя общая крепость такой конструкции при интенсивном использовании вызывает сомнения...
|
| |
| |
| Andrew | Дата: Четверг, 07.01.2016, 14:39 | Сообщение # 979 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата ujosvec (  ) будет работать (Подсоединение 1-3)
Если туда вделать светодиод и запитать его от TX , в темноте будет красиво! )
|
| |
| |
| ujosvec | Дата: Четверг, 07.01.2016, 22:13 | Сообщение # 980 |
 Генерал-майор
Группа: Пользователи
Сообщений: 378
Статус: Offline
| Цитата krei130 ( ) хотя общая крепость такой конструкции при интенсивном использовании вызывает сомнения.
Это EPOXY 619 - Низкомолекулярная эпоксидная смола, модифицированная трифункциональным реактивным растворителем. Используется при изготовлении композиционных материалов с уникальным сопротивлением механическим нагрузкам, применяется также в строительстве, в процессах ручного и инъекционного ламинирования, центробежного литья, пультрузии, навивки, RTM-процессеДобавлено (07.01.2016, 23:13)
---------------------------------------------
Цитата Andrew ( ) Если туда вделать светодиод и запитать его от TX , в темноте будет красиво! |
| |
| |
| seme44ka | Дата: Четверг, 07.01.2016, 23:41 | Сообщение # 981 |
 Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline

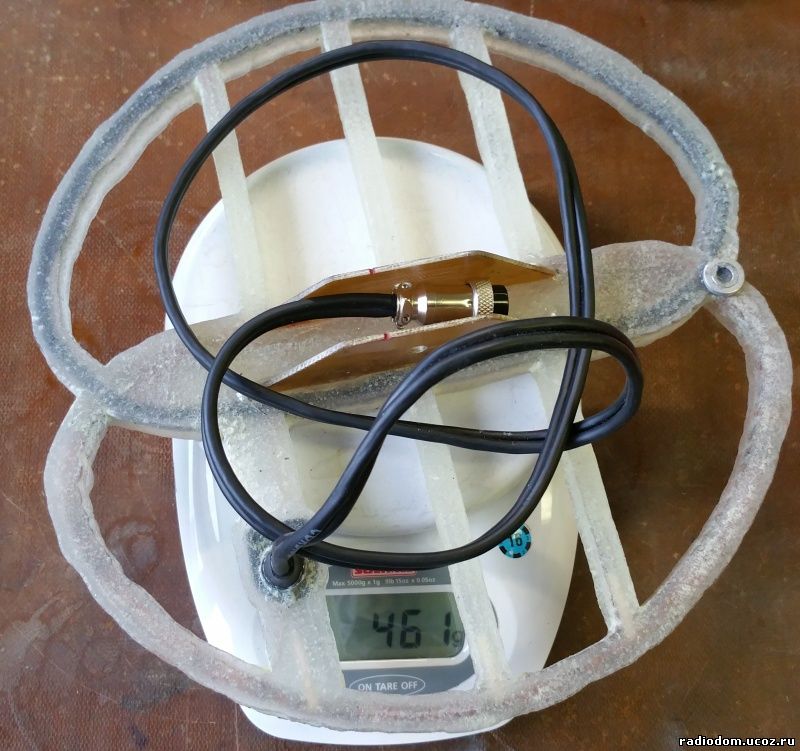

| вес какой получился ?
там еще можно наждачкой поработать мне кажется...
|
| |
| |
| ujosvec | Дата: Пятница, 08.01.2016, 18:03 | Сообщение # 982 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 378
Статус: Offline
| тест EPOXY 619 как будет катушка стабильна
то следующий потом около 250g
|
| |
| |
| янукович | Дата: Вторник, 12.01.2016, 17:50 | Сообщение # 983 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Вот, показываю "прямоугольную" обмотку ТХ, которую крутил вчера весь день.

Такое "сечение" получилось, витки пропитаны.

"Виток-к витку" не крутил, там все в навал...

Просто корпус "низенький", не глубокий... сигарета для масштаба.

Сегодня делал "примерку", вставлял в корпус. Входит плотненько, места для заливки по-бокам маловато. Думаю может отложить и заказать такой-же корпус у Гордея на МД.4, может он чуть по-глубже и по-шире..., или этот заканчивать? Что посоветуете?

|
| |
| |
| seme44ka | Дата: Вторник, 12.01.2016, 18:57 | Сообщение # 984 |
|
Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| а какой диаметр провода использовали для намотки ?
и витков сколько ?
последнее время использую для графитного экрана графит-порошок разведённый на клее "Дракон" и разбавленный спиртом...
слой получается тоненький эластичный и сопротивление от края до края 500-600 Ом
сделайте еще фото обмотки в корпусе ?
реально там мало места для эпоксидки ?
|
| |
| |
| янукович | Дата: Вторник, 12.01.2016, 19:09 | Сообщение # 985 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| seme44ka, провод где-то 0.55 мм., 52 витка накрутил. В корпусе что мне достался, уже был нанесен экран, но как-то по-халтурному, местами наклали очень толстым слоем... сегодня пол дня стирал его наждачкой. Что интересно, на чем на фирме НЕЛЬ разводят графит, мне не известно, но это точно не Дракон и не ПВА. Наносят его на нешкуренный (гладкий) корпус. Я все бортики сегодня обработал наждачной бумагой, мелкой (снял глянец), потом крупной прошел (сделал мини-канавки продольно), потом покрыл слоем графита на Драконе.
Фото с вставленной обмоткой в корпус завтра сделаю.
|
| |
| |
| seme44ka | Дата: Вторник, 12.01.2016, 21:32 | Сообщение # 986 |
|
Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| делал больше года назад Квазар, очень хотел попробовать...
не о нем речь, а о датчике...
пробовал разные фирменные датчики к нему цеплять, у меня их хватает, все вроде бы ничего, а вот баланс в них ( фирменных) от температуры гуляет мама не горюй, была от Аськи 350 Ддшка, так в ней от легкого ветерка баланс плавал, а Аська с ней работала превосходно при любой температуре...
так вот, наигравшись с фирменными, решил сделать самодельный, всё как говорится по-фэншую чтоб в нем было... выбрал корпус 250х300 , частоту 6,5 по Империи, графит на Драконе, микросферы, все дела, а вот обмотки пропитывал !!! СуперКлеем !!! подошву обработал гравитексом камрад, он как раз Ниву тогда делал... весом получился вместе с кабелем 530 грамм, баланс по Квазару 380 , оба вектора вправо, угол был 44, все по фэн-шую получилось... Благополучно продан был прибор человеку живушему с моими родитялями в одном селе, так как нужны были деньги и подвернулся хороший покупатель.... Вернулся этот прибор ко мне вот перед Новым Годом на профилактику, кнопки запылились, не с первого раза нажимались, заменил, обновил прошивку но не об этом речь... Проверил разбаланс датчика и был приятно удивлен, разбаланс 390 оба вектора вправо и угол 40 стал, на перепад температуры практически не реагировал , ну там плюс/минус 30 , это я не считаю большим дрейфом, температура от -15 до +25 ... приличный перепад и такой мизерный дрейф...
вот теперь внимание вопрос: что так положительно повлияло на такие характеристики датчика ?
меня сначала терзали смутные сомнения насчет СуперКлея , думал зря пропитывал, ан нет-не зря видать...Добавлено (12.01.2016, 22:32)
---------------------------------------------
Цитата янукович ( ) провод где-то 0.55 мм., 52 витка накрутил |
| |
| |
| янукович | Дата: Вторник, 12.01.2016, 22:09 | Сообщение # 987 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата seme44ka ( ) я думаю должна влезть...
Она-то влазит, но по бокам, местами около миллиметра пространства остается. Обмотка не идеальной формы получилась, где чуть уже, где чуть шире... В общем завтра засниму, сами все увидите.
|
| |
| |
| Andrew | Дата: Вторник, 12.01.2016, 23:35 | Сообщение # 988 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| янукович, Ну если катушка не получиться супер стабильной, супер чувствительной к целям то я расстроюсь...
|
| |
| |
| АРСЕНАЛ | Дата: Среда, 13.01.2016, 11:09 | Сообщение # 989 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| янукович, Миллиметр - нормально.Зачем много.Сразу порекомендую еще обмотку обмотать тонкой стеклотканью.Она и жесткости добавит и исключит возможность контакта провода обмотки с графитом - этого нужно избегать! Или в крайнем случае - обмотать обмотку леской 0,4мм с шагом 4-5мм - она тоже зазор создаст.
|
| |
| |
| Arbalet91 | Дата: Среда, 13.01.2016, 11:31 | Сообщение # 990 |
|
Полковник
Группа: Пользователи
Сообщений: 151
Статус: Offline
| Посмотрел на фотку (катушки ) Януковича и вспомнилось...
Давно сделал датчик и вспомнилось что в нем присутствует, как говорят, микрофонный эфект. Тоесть катушка свистит. Я так понимаю витки Тх обмотки качественно не пропитаны смолой?
Чем в основном это черевато?
