Вопросы и ответы по КРОТу-2
| |
| TCB | Дата: Вторник, 23.07.2013, 01:05 | Сообщение # 901 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2143
Статус: Offline

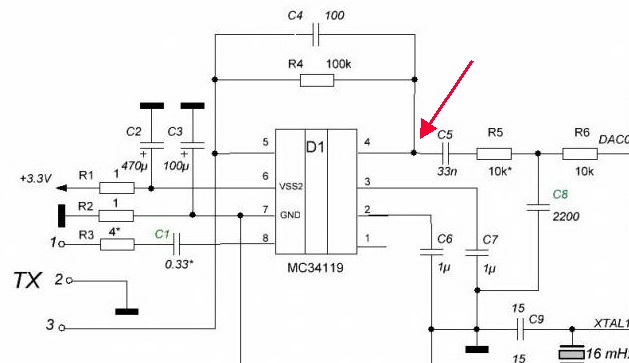

| Цитата (Armatall) подключить 4-ю ногу D1 к С23
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 23.07.2013, 01:06 |
| |
| |
| jAnatoliy | Дата: Вторник, 23.07.2013, 07:45 | Сообщение # 902 |
 Подполковник
Группа: Пользователи
Сообщений: 115
Статус: Offline
| Цитата (Armatall) с какого-то момента автонастройка на феррит стала ошибаться. Монета 5 коп. СССР стала давать ВДИ около 80.
Уже раз 5 перестраивал прибор-результат стабильный ,каждый раз одинаково показывает частоту , фазу на кусочек ферита и как результат правильные показания ВДИ .В качестве калибровочных предметов использую фольгу - +5,
5 коп. СССР - +49 и 5 коп Екатирины II- +88.
|
| |
| |
| Armatall | Дата: Вторник, 23.07.2013, 22:54 | Сообщение # 903 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Цитата (TCB) Уточните согласно авторской схемы.
Автор приложил усилия, чтобы МК генерировал не меандр, а ступенчатое подобие синусоиды. Далее эта ступенчатая синусоида фильтруется через цепочку R6 С8 R5 С5, превращаясь в натуральную синусоиду. И затем вся затея губится, ввиду рассогласования выходного сопротивления дифференцирующей цепочки с входным сопротивлением УМЗЧ. После этого нерезонно рассуждать о гармониковых искажениях в контуре ТХ, и о наводках в длинном кабеле, который я вставил между С5 и D1.
Спектр излучаемого Кротом поля сильно зашумлён. Надо что-то с этим делать. Думаю, что между С5 и D1 надо вставить какой-нибудь буфер.
|
| |
| |
| янукович | Дата: Среда, 24.07.2013, 06:51 | Сообщение # 904 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| По идеям Armatall-а ничего сказать не могу (нету таких познаний у меня)... Возможно Андрей что посоветует. Похожая обвязка МС34119 есть и у Циклоновской Грозы http://i52.tinypic.com/25sadll.jpg
А я предлагаю изменить входную часть... Нет, не полностью изменить, а переделать делитель. Применить МСР602 (МСР6022). Оду ее часть использовать по назначению, а вторую, как формирователь виртуального нуля. Типа как в Квазаре-2. В этих приборах, средняя точка очень важный узел. Все расчеты и вычисления производятся относительно нее. Там (у соседей) была небольшая дискуссия по этому поводу... и пришли к мнению, что такая организация на ОУ, будет наиболее стабильно работать. Что думаем об этом?
|
| |
| |
| Andrew | Дата: Среда, 24.07.2013, 10:23 | Сообщение # 905 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| А что у всех такое как на 4 картинке от Armatall - не порядок с верхней полу-волной...Может позксперементировать с номиналами R4,R5.
Насчет увеличения стабильности при формировании "нуля" ОУ есть сомнения...
Хотя полностью согласен нужно экспериментировать и стремиться к лучшему. Но на автора надейся, а сам не плошай..) Так что ждем от вас результатов экспериментов.
|
| |
| |
| jAnatoliy | Дата: Среда, 24.07.2013, 10:54 | Сообщение # 906 |
|
Подполковник
Группа: Пользователи
Сообщений: 115
Статус: Offline
| Цитата (Armatall) точке соединения С5 и 4-й ноги D1.
У меня там чистая синусоида с постоянной составляющей равной половине питания.
Цитата (Armatall) Спектр излучаемого Кротом поля сильно зашумлён.
А Вы случайно не питаете выходной каскад на прямую, от акумулятора?
|
| |
| |
| veuz | Дата: Среда, 24.07.2013, 11:19 | Сообщение # 907 |
 Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| По даташиту у MC34119 два входа 3 и 4 нога ,коэффициент усиления определяется отношением сопротивления обратной связи и сопротивлением на 4 ноге, а в кротах на 4 выводе конденсатор , может здесь возникают проблемы?
С уважением, Сергей.
|
| |
| |
| Andrew | Дата: Среда, 24.07.2013, 13:07 | Сообщение # 908 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (veuz) коэффициент усиления определяется отношением сопротивления обратной связи и сопротивлением на 4 ноге,
Искажение сигнала скорее всего из за перегрузки входного сигнала на D1. Вообщем нужно уменьшать мощность режим "Power" пока не получите чистый синус на 4 ноге! Это видно и по показанию тока сначала он резко возрастает, а потом рост замедляется. Вот там где он перестает значительно возрастать и нужно остановиться, это обычно в районе 100-120 мА. У кого присутствует "перегруз" входного сигнала рекомендую увеличить R5 до ~20 ком.
|
| |
| |
| Armatall | Дата: Вторник, 30.07.2013, 23:05 | Сообщение # 909 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Нет, не вышло ничего. При R5=20к, там появляется, как бы, сильно зашумлённая синусоида ... Никакого положительного эффекта это не даёт
В общем и в целом - прибор мне не удался. Пришёл к выводу, что данная схема не предоставляет свободы для творчества. Получается, что К2 нужно делать на авторской плате, строго соблюдая все рекомендации. Тогда можно на что-то рассчитывать. Иначе, шаг влево или шаг в право = облом.
Уделял данному проекту время урывками, но всё же, всё же ... С апреля, и по сей день я не достиг никакого обнадёживающего результата. Поэтому, пока что, отступлюсь.
В качестве запасного варианта дожидается полусобранный Спектр. Пожалуй, попробую теперь его запускать ...
|
| |
| |
| янукович | Дата: Среда, 31.07.2013, 06:53 | Сообщение # 910 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| Не знаю почему у Вас не получилось. Безусловно первый Крот-2 желательно собирать на Авторском варианте платы, с его рекомендациями и советами. Когда все заработает и сможете прочувствовать как работает прибор, можно переходить и на "модернизацию", переделки... Крот-2 очень гибкий, представляет из себя "блочный" конструктор. Проц с обработкой сигналов это безусловно мозг, голова... а остальные части (а их не много.... два усилителя, звук, питание) можно крутить, вертеть как угодно. Не нравится передающая часть на МС34119, сделайте на ЛМ386... Не хочется последовательный контур... можно сделать параллельный (я ставил такой на Кроте-1, все работало на столе хорошо... но до поля не добрался, не доделал конструктив и пока ждет, когда появится у меня время). С приемной частью можно поиграть... Делитель переделать. А с датчиками, это вообще не паханное поле. Так что, было бы желание. А вы пишете что "данная схема не предоставляет свободы для творчества". Но эти все "модинги" желательно проводить уже имея собранный, рабочий, настроенный К-2. А может и не захочется переделывать, ведь все переделки начинаются после того, как что-то не устраивает, или просто хочется поиграться, поэкспериментировать (это и ко мне относится). Так что не опускайте руки, не сходите с дистанции на пол пути. Все получится!
|
| |
| |
| Andrew | Дата: Среда, 31.07.2013, 09:04 | Сообщение # 911 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Armatall) не предоставляет свободы для творчества. Иначе, шаг влево или шаг в право = облом.
Ставить Tx передатчик в катушку идея не правильная и бессмысленная. Что вы этим улучшаете тем более при последовательном резонансе? Видимо поэтому у вас и зашумляется "синусоида" из за длинного высокоомного входа. Понимаю поставить RX усилитель в катушку и тем самым исключить влияния кабеля и увеличить отношение сигнал/шум...
Делать "шаги" лучше не в лево-право, а вперед.
|
| |
| |
| berarturas | Дата: Четверг, 01.08.2013, 14:28 | Сообщение # 912 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Здравствуйте, собрал КРОТА-2ХМ . Плата Андрея. Прошивка v04. Вход закорочен. D2 AD8091A Urx-38mV Zero<189>. U/2-1,71v; IN-1,60v; R11 не установлен; R10-510; R18 дроссель питание 3,24v; Катушки пока нету.
Помогите разобраться. Напряжение на 1 и 44 ногах контроллера должно быть около 1.6В меняю резисторы R7 и R8 но разница . U/2-1,71v;IN-1,60v илиU/2-1,73v;IN-1,61v или U/2-1,64v;IN-1,53v.
Это нармально что напряжение не одинакова. Разница0,11v.
|
| |
| |
| bliznecvy | Дата: Четверг, 01.08.2013, 15:24 | Сообщение # 913 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| berarturas, все нормально, только R10 для начала поставьте 1,5к. Когда подцепите датчик и настроите частоту и фазу, баланс т.е. прибор начнет адекватно работать, можно будет постепенно поднять Ку(R10) до стабильной-без ложных срабатываний работы прибора. Спасибо за внимание.
|
| |
| |
| янукович | Дата: Четверг, 01.08.2013, 16:15 | Сообщение # 914 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| bliznecvy, очень приятно Вас видеть снова в строю! Где так долго пропадали? На коп с К-2 ездили? Находки были? Как прибор работал на природе? Баланс датчика за это время не "уплыл"?
|
| |
| |
| bliznecvy | Дата: Четверг, 01.08.2013, 20:39 | Сообщение # 915 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Приветствую Вас, коллеги! Был в отпуске. потом занимался стройкой на даче. На коп к сожалению вырваться пока не удалось. Но на даче включал и тестировал, благо мусора на участке предостаточно. Баланс датчика на месте. Писал уже- баланс датчика настроил при +10(40мв). При +20(120мв) +40(500мв).Как справедливо заметил Ю.В.-(Ciklon), датчики плывут больше от нагрева чем от понижения температуры. Один интересный момент- детский алюминиевый бидончик на 300гр. не озвучивает совсем ВДИ где-то за гранью. Пинпоинтер видит на полметра. Хочется отметить, что функция ПП работает классно! Чуйка больше процентов на 20. Спасибо за внимание.
