Вопросы и ответы по КРОТу-2
|
|
| TCB | Дата: Пятница, 19.04.2013, 20:31 | Сообщение # 496 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Цитата (nikko10) в чем причина пока понять не могу
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| nikko10 | Дата: Пятница, 19.04.2013, 20:50 | Сообщение # 497 |
 Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline

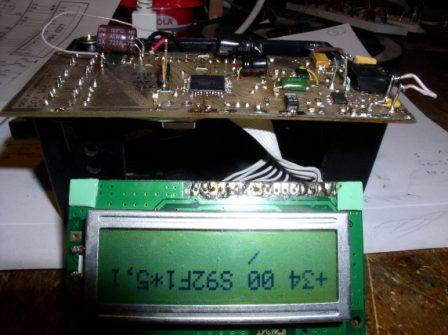

| 5,2 вольта и проблемка с индикатором испарилась
|
| |
| |
| Armatall | Дата: Пятница, 19.04.2013, 22:03 | Сообщение # 498 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| То есть при Uп индикатора > 5В он отлично работает и управляется логическим импульсами с амплитудой 3,3В ?!
Я правильно понимаю?
|
| |
| |
| TCB | Дата: Пятница, 19.04.2013, 22:17 | Сообщение # 499 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Цитата (Armatall) Я правильно понимаю?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Armatall | Дата: Пятница, 19.04.2013, 22:29 | Сообщение # 500 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Я, в принципе, собираюсь запитать своего Крота от литиевого аккумулятора с ном. напряжением 7,2В. Стало быть, мне не составит проблемы получить напряжение 5В, от которого можно будет запитать ЖКИ.
И, в таком случае, кроме повышения стабильности работы ЖКИ, мне так же не понадобится преобразователь отрицательного напряжения на D1, D2, C26, C27. Можно будет избавится от лишнего источника пульсаций на плате ... Или всё же оставить это элемент в целях удобства регулировки контрастности из меню прибора ... ? Ведь такая функция добавлена в 3-й прошивке.
А что означает наличие в 3-й прошивке функции регулировки громкости? Теперь можно обойтись без R22 "Volume" ?
Сообщение отредактировал Armatall - Пятница, 19.04.2013, 23:00 |
| |
| |
| TCB | Дата: Пятница, 19.04.2013, 23:11 | Сообщение # 501 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Цитата (Armatall) собираюсь запитать своего Крота от литиевого аккумулятора с ном. напряжением 7,2В Добавлено (19.04.2013, 23:11)
---------------------------------------------
Цитата (TCB) Теперь можно обойтись без R22 "Volume" ?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Andrew | Дата: Суббота, 20.04.2013, 10:36 | Сообщение # 502 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| R22, можно ставить подстроечник в среднее положение.
И еще, не парьтесь с индикатором проблема не в питании, а в программных задержках. v3 должна убрать эту "проблему".
|
| |
| |
| TCB | Дата: Суббота, 20.04.2013, 20:19 | Сообщение # 503 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Сегодня проверил возможность программной регулировки контраста при питании индикатора от +5В. Для этого я на R19 вместо общего подал +5В (резистор получился включенным между + и -). В результате появилась возможность регулировать контраст из меню в очень широких пределах: от чистого экрана до полностью засвеченных знакомест.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| Armatall | Дата: Суббота, 20.04.2013, 22:08 | Сообщение # 504 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Цитата (TCB) на R19 вместо общего подал +5В |
| |
| |
| TCB | Дата: Суббота, 20.04.2013, 22:29 | Сообщение # 505 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Цитата (Armatall) наверное, проинвертировались значения кнопок регулирующих контраст
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| TCB | Дата: Воскресенье, 21.04.2013, 19:46 | Сообщение # 506 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Решил выложить плату в которой заложены все вариации исполнения (какие пришли в голову):
- возможность питания МД тремя способами,
- питание индикатора как от 3.3В так и 5В (контраст программно регулируется).
Надписи на плате не очень красивые - издержки перегона из PCADа.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| янукович | Дата: Воскресенье, 21.04.2013, 19:49 | Сообщение # 507 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4016
Статус: Offline
| А я еще играюсь на столе.  Попробовал по рекомендации Андрея изменить р10 с 510 оМ (у меня так стояло) на 1кОм... При этом баланс по ферриту очень "уезжает". Например, ферритовый баланс при 510 оМ (в усилении приемника) показывает 20 градусов. Меняю резистор на 1 кОм, и баланс меньше чем 80 градусов нельзя поймать ( ни доставлением кондеров в РХ, ни уходом резонанса и в передатчике...) . А так прибор СУППЕР!!!!!!!
|
| |
| |
| Vlad399 | Дата: Воскресенье, 21.04.2013, 20:02 | Сообщение # 508 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Andrew, я собрал Крот-2 и сейчас пытаюсь настроить плату с отключенным датчиком и закороченным RX входом. Подстройкой делителя R7R8 удалось добиться Напряжения сведения=9mV, А=56(?) и фаза авто-баланса =0. Zero_ADC=0. При этом ВДИ на основном экране прыгает: то -18, то +45, то -+18, то 0. Амплитуда отклика всегда 0. Также скачет показываемое питание - то 5V, то 10. Питание подается 4.95V, на 3-ей ноге МК стабильно 1.67V. На 40-й ноге 3.23V, на 44-й 1.23V. Прошивка v3. Все хорошо? Смущает А=56, как на него влиять?
Спасибо,
Владимир
|
| |
| |
| Andrew | Дата: Воскресенье, 21.04.2013, 20:16 | Сообщение # 509 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Статус: Offline
| Цитата (Vlad399) А=56(?) и фаза авто-баланса =0. |
| |
| |
| TCB | Дата: Воскресенье, 21.04.2013, 20:16 | Сообщение # 510 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2142
Статус: Offline
| Удалил (пока писал уже ответили)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Воскресенье, 21.04.2013, 20:17 |
| |
| |
